Desenhos geométricos em área urbana utilizando a plataforma CAD

Prévia do material em texto

UA 8 Desenhos geométricos em área urbana utilizando a plataforma CAD
Exercícios: D C A E B

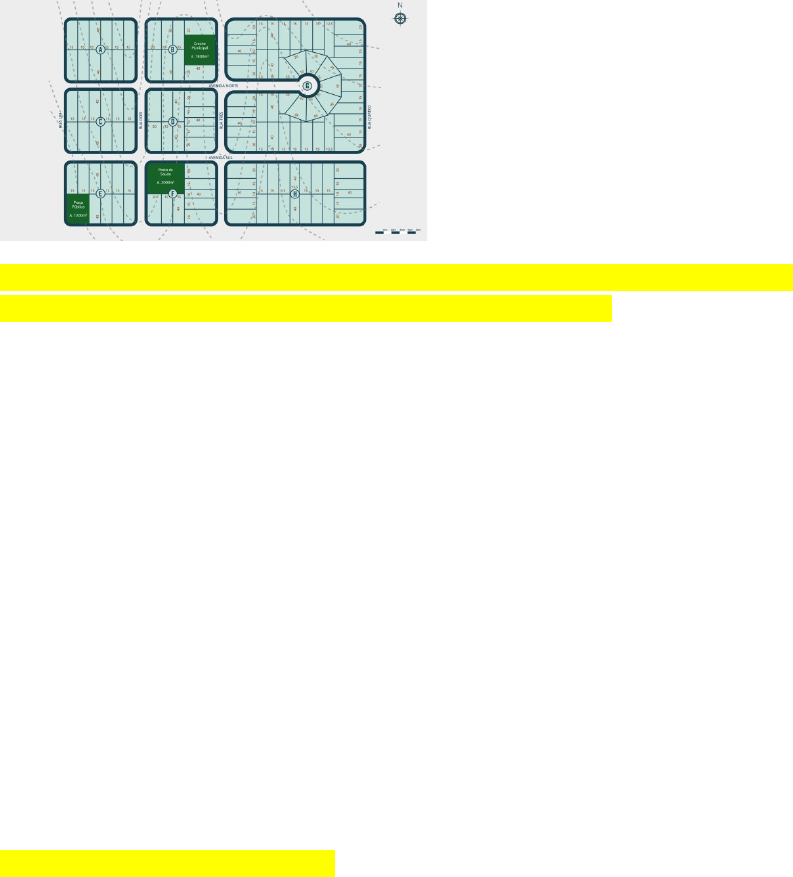

1. A figura a seguir ilustra um estudo preliminar de parcelamento do solo urbano idealizado para uma cidade localizada abaixo do Trópico de Capricórnio (zona temperada sul). Com base na figura apresentada, é incorreto apenas o que se afirma em:
D. Os lotes possuem algumas áreas bem distintas, de acordo com a quadra em que estão locados, principalmente os que estão dispostos nas quadras A, C e E.
2. Um terreno ondulado, recortado por linhas de drenagem em padrão dendrítico, será ocupado por um loteamento. Para esse projeto de urbanização, pretende-se adotar um traçado com quadras regulares, com geometria ortogonal e lotes retangulares, dentro de um dimensionamento que se deve ater estritamente aos mínimos exigidos em lei e não deve promover terraplenagem corretiva de quadra ou de reversão de declividades de vias em relação ao perfil do terreno natural. Assumidos esses pressupostos no projeto serão encontradas maiores dificuldades de solução para:
*Padrão de drenagem dendrítico: padrão de forma arborescente, ou que lembra as nervuras de uma folha vegetal. Típico de áreas cobertas por rochas horizontais, não fraturadas e isotrópica em relação à erosão pluvial e fluvial. Constitui um padrão em que os talvegues têm variados comprimentos e não possuem nenhuma orientação preferencial ou uma organização sistemática. É típico de rochas sedimentares horizontais, podendo também ocorrer em rochas de baixo grau metamórfico (ardósias e filitos) horizontais ou sub-horizontais. Pode também ocorrer em alguns derrames de lavas ou de sedimentos de origem vulcânica. Etimologia: Vem do grego dendros, que significa árvore.
C. O traçado das redes por gravidade.
3. (CESPE - 2010 - Caixa - Arquiteto) Ainda que em urbanismo toda pesquisa tenha como meta uma aplicação prática, a construção de modelos surgiu da necessidade de uma compreensão profunda do fenômeno urbano. O modelo, que se baseia na teoria, tem como objetivo possibilitar uma compreensão melhor do comportamento dos sistemas urbanos, em situações impossíveis de serem experimentadas no mundo real. O conjunto de dados resultante - a base de dados - é a reunião de diferentes pontos de vista sobre o mundo real, ou seja, é uma representação do conhecimento sobre o mundo real em determinado momento, ou momentos, e sob determinado ponto de vista. Por sua vez, os SIG podem ser considerados modelos de sistemas do mundo real. Além de cumprir as funções dos modelos convencionais (mapas, maquetes, arquivos), esses modelos acrescentam novos horizontes às atividades de análise, de planejamento, de projeto e de gestão. O termo modelo conceitual se refere a um conjunto de relações e de informações usadas para dar significado a uma representação do ambiente percebido. Quando se tomam decisões sobre esse ambiente, usa-se como referência esse modelo conceitual, que é mais simples que a realidade, pois se baseia em informações pré-selecionadas como relevantes para nossos propósitos. Tendo o texto acima como referência inicial, assinale a opção correta.
A. a) O uso de um modelo tem a vantagem de permitir testar e avaliar um sistema em situações que, devido a razões técnicas, econômicas e/ou políticas, não é passível de ser experimentado ou construído no mundo real.
4. O desenho urbano adotou, desde muito cedo, os princípios da geometria para sua distribuição. Traçados ortogonais, radicais, lineares, espinha de peixe e mesmo circulares, estão entre os estudos urbanos dos principais planejadores urbanos da história. Diante dos traçados acima expostos, assinale a alternativa incorreta sobre a criação e a edição de desenhos urbanos através de desenhos geométricos e softwares CAD:
E. e) O traçado circular é apenas uma via em círculo com todas as edificações no seu entorno.
5. Analisando-se três representações gráficas ou desenhos topográficos observa-se que as escalas utilizadas são respectivamente 1:500, 1:10.000 e 1:50.000. Marque a seguir a alternativa que corresponde à utilização correta dessas escalas.
B. b) Planta de pequenos lotes e edifícios, planta de grandes propriedades rurais ou industriais, mapas de estados.
