Avaliação Final: Princípios de Eletrônica Analógica- CT

















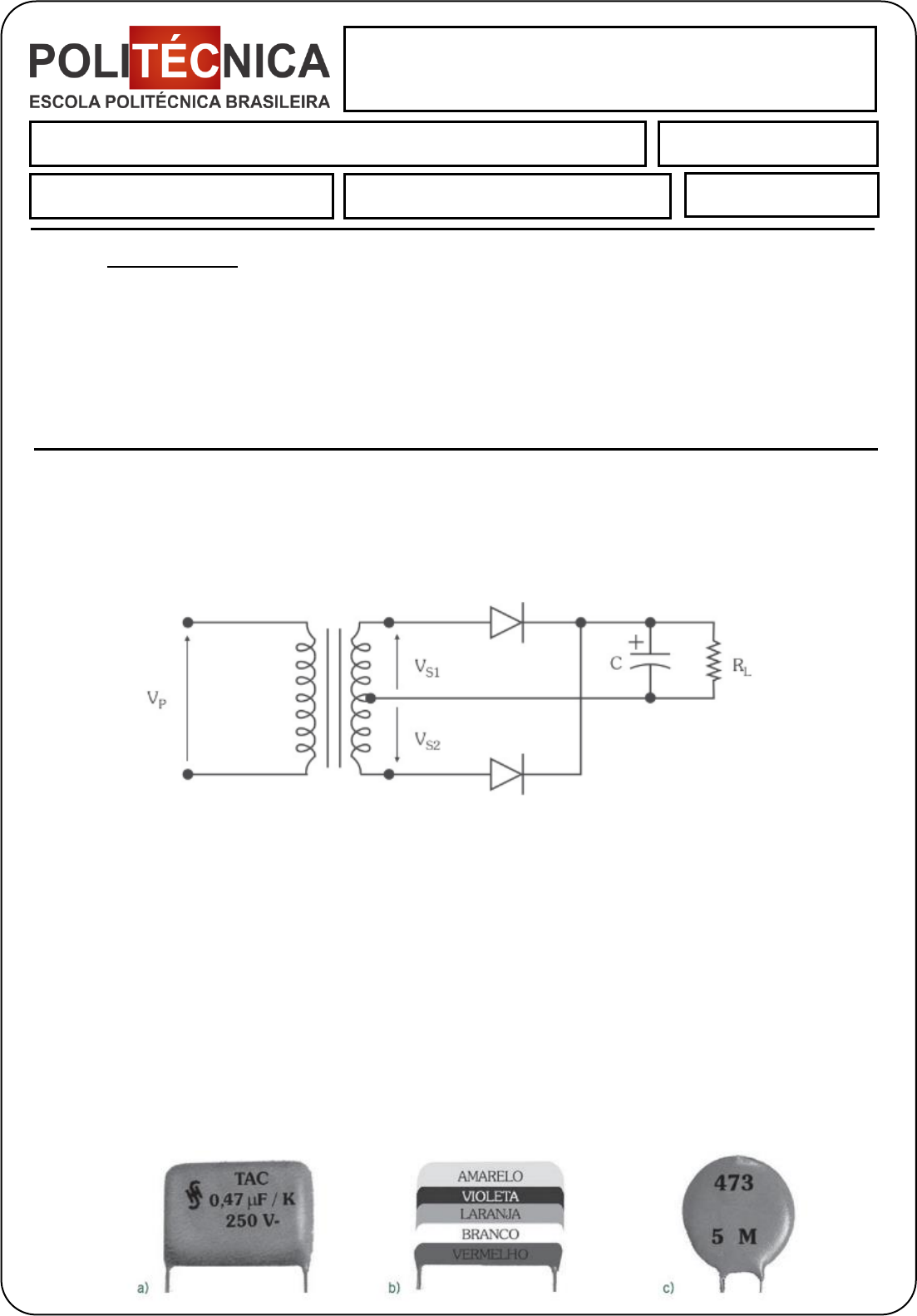

1. Considere o circuito da Figura abaixo e calcule o ripple Vrpp e a tensão média VL na carga RL.
VP = 110 V
VS1 = VS2 = 15 V
RL = 100 Ω
C = 1000 µF









Vrpp = 110V / (100 x 10^-6Fx 120hz x 100ohms) = 9,17V
Vmax = 15 - 1,2 (onda completa) = 13,8V
VL = 13,8 – 9,17 / 2 = 9,21V

2. Qual é o valor do capacitor que, submetido a uma tensão de 100 V, armazena 10 µC de carga?
C = Q / V = 10 x 10^-6 / 100 = 100nF

3. Um capacitor de 100 nF está carregado com 50 µC. Qual é a tensão entre os seus terminais?
V = Q / C = 50 x 10^-6 / 100 x 10^-9 = 500V

4. Especifique os capacitores abaixo conforme os dados dos seus encapsulamentos:







Princípios de Eletrônica Analógica - CT
Aluno (a): Georgina Alves Cardoso Data: 31/05/2021
Avaliação Final NOTA:
INSTRUÇÕES:

 Esta Avaliação contém 08 questões, totalizando 10 (dez) pontos.
 Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
 As respostas devem ser digitadas abaixo de cada pergunta.
 As questões que envolvem cálculo só serão avaliadas se constarem os mesmos.
 Ao terminar grave o arquivo com o nome: Avaliação Final (nome do aluno).
 Envie o arquivo pelo sistema.


 Avaliação Final: Princípios de Eletrônica Analógica- CT
a) 0,47uF +/- 10% 250V
b) 47000pF +/- 10% 250V
c) 47000pF +/- 20% 50V

5. Esboce a curva característica do diodo 1N4004, sabendo que ele é de silício e que suas principais
especificações, obtidas em um manual, são:

IFmáx = 1 A
VRmáx = 400 V

6. O que é dopagem?
É o processo pelo qual se introduzem impurezas (átomo diferentes do Si e do Ge) em uma rede
cristalina de um semicondutor de maneira a modificar adequadamente suas propriedades físicas de
forma controlada. Assim, são constituídos semicondutores tipo P e tipo N.


7. Considere um transformador especificado para operar com tensão 110 V no primário e 15 V no
secundário com capacidade de corrente de 1 A. Determine:

a) A tensão eficaz no secundário (Vef) ao aplicar-se 127 V no primário.
Vp/Vs = Is/Ip = Np/Ns
110/15 = 127/Vs = 17,31V

b) A corrente no primário quando o transformador estiver fornecendo a corrente máxima no
secundário (1 A).
Vp/Vs = Is/Ip = Np/Ns
110/15 = 1/Ip = 0,136ª








 Avaliação Final: Princípios de Eletrônica Analógica- CT
8. Dados os sinais a seguir, determine os valores solicitados a partir dos valores fornecidos:
