O movimento ordenado dos elétrons livres nos fios e a sua unidade de medida, denominam-se respectivamente de: A) tensão, volt;
B) tensão, watt; C) potência, ampère; D) corrente eletrica, volt; E) corrente eletrica, ampere.
O projeto de instalações elétricas tem o objetivo de apontar com precisão a posição das tomadas, interruptores e pontos de luz, assim como as bitolas
dos fios, os diâmetros das tubulações e os circuitos elétricos que fazem parte da área.
Dispoinível em:http://equipedeobra.pini.com.br/construcao-reforma/68/artigo307466-1.aspx Acesso: 02/03/17.

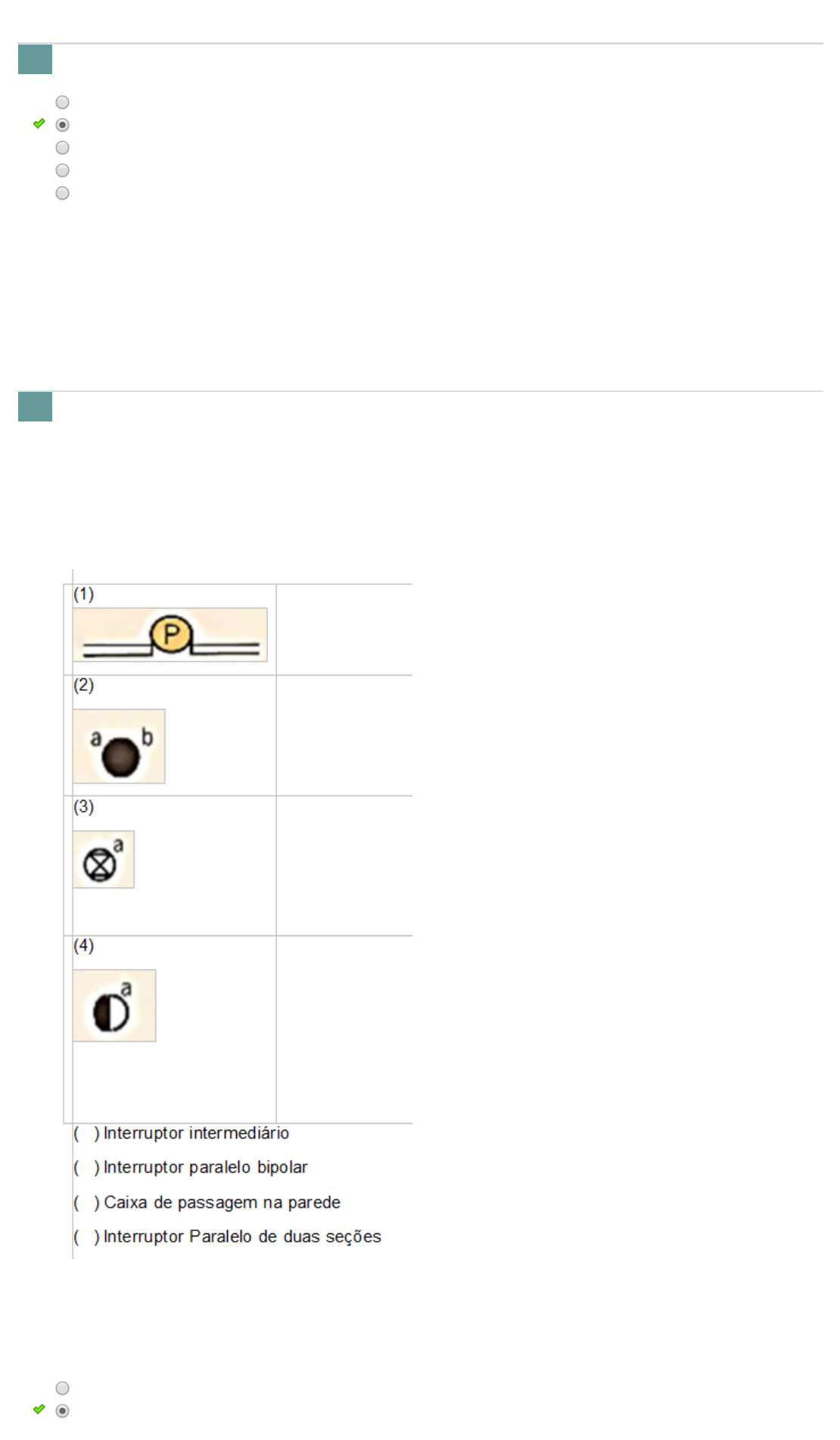

A NBR 5444 estabelece os símbolos gráficos referentes às instalações elétricas prediais.
A construção da simbologia desta Norma é baseada em figuras geométricas simples, para permitir uma representação adequada e coerente dos
dispositivos elétricos. Esta Norma se baseia na conceituação simbológica de quatro elementos geométricos básicos: o traço, o círculo, o triângulo
equilátero e o quadrado . Em relação a norma NBR 5444, relacione a primeira coluna com a segunda coluna no que se refere à simbologia gráfica em
projetos elétricos:


Assinale a alternativa que contém a sequência certa, de cima para baixo:


1.
C) potência, ampère;
E) corrente eletrica, ampere.
A) tensão, volt;
B) tensão, watt;
D) corrente eletrica, volt;



Explicação:
corrente eletrica. ampere



2.
d) 1,2,3,4.
e) 4,3,1,2.
a) 3,1,4,2.
http://simulado.estacio.br/bdq_simulados_exercicio.asp#
http://simulado.estacio.br/bdq_simulados_exercicio.asp#
Na determinação das cargas de iluminação de uma sala retangular de dimensões 3,0 m por 4,0 m deve ser prevista uma carga
mínima de
Sobre o Fator de Potência podemos afirmar exceto:
Para a previsão de cargas de uma instalação elétrica residencial e predial, devem ser consideradas as cargas das tomadas...:
Após o técnico eletricista instalar a rede elétrica interna em um prédio, o engenheiro responsável pela obra observou, em um
circuito, que os fios fase e retorno estavam conectados no bocal da lâmpada, e os fios retorno e neutro no interruptor, o que é
incorreto. Com a energização da rede e o acionamento do interruptor, pode-se concluir que, nesse caso,
b) 1,3,4,2.
c) 3,4,2,1.



Explicação:
4 3 1 2



3.
160VA
80VA
600VA
100VA
60VA



Explicação:
160 va



4.
A potência ativa é diretamente proporcional ao Fator de Potência.
Um dos fatores que influenciam o baixo valor do fator de potência é o uso de motores e transformadores funcionando a plena
carga.
A potência reativa está relacionada à magnetização dos equipamentos que possuem enrolamentos elétricos.
O Fator de Potência deve sempre ser maior ou igual a 0,92.
As multas cobradas pelas concessionárias de energia estão relacionadas com o consumo de Energia Reativa.



Explicação:
Um dos fatores que influenciam o baixo valor do fator de potência é o uso de motores e transformadores funcionando a plena carga.



5.
de uso geral (TUG) e as de uso específico (TUE), apenas.
de uso específico (TUE), apenas.
de uso geral (TUG) e dos pontos de iluminação apenas.
de uso geral (TUG), as de uso específico (TUE) e dos pontos de iluminação.
de uso geral (TUG), dos pontos de iluminação e dos motores acima de 5 CV.



Explicação:
de uso geral (TUG), as de uso específico (TUE) e dos pontos de iluminação.



6.
a lâmpada acenderá normalmente.
a lâmpada acenderá com uma luminosidade reduzida.
o disjuntor do circuito desarmará.
a lâmpada acenderá com uma luminosidade aumentada.
http://simulado.estacio.br/bdq_simulados_exercicio.asp#
http://simulado.estacio.br/bdq_simulados_exercicio.asp#
http://simulado.estacio.br/bdq_simulados_exercicio.asp#
http://simulado.estacio.br/bdq_simulados_exercicio.asp#
No projeto de um dos circuitos da instalação elétrica de uma residência previu-se a utilização de 22 lâmpadas fluorescentes de 36 W
cada, em 220 V. Se os reatores utilizados nessa instalação tiverem fator de potência 0,90, a corrente elétrica, em ampères, que
circula nesse circuito, é
Baseado nas informações dadas, marque a alternativa que contém a quantidade de circuitos
dimensionada para o projeto ilustrado.
a lâmpada imediatamente queimará.



Explicação:
a lâmpada acenderá normalmente.



7.
3,24
4
3,6
3,86
3,8



Explicação:
4



8.
b) 3 circuitos.
d) 5 circuitos.
c) 7 circuitos.
e) 10 circuitos.
a) 2 circuitos.



Explicação:
Comentário: Observando a figura percebe-se a presença de um circuito numero 10 no lado
direito da indicação. Portanto, a instalação possui 10 circuitos.
