Pergunta 1
Resposta Selecionada:
Resposta Correta:

Comentário
da resposta:
Leia o trecho a seguir:
“Capacitor é um elemento passivo projetado para armazenar energia em seu
campo elétrico. Além dos resistores, os capacitores são os componentes
elétricos mais comuns, sendo largamente utilizados em eletrônica,
comunicações, computadores e sistemas de potência, assim como, por
exemplo, em circuitos de sintonia de receptores de rádio e como elementos de
memória dinâmica em sistemas computadorizados” (ALEXANDER; SADIKU,
2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados
no ebook da disciplina, questiona-se: se uma tensão de 30 V está conectada a
um capacitor de 6 pF, qual é a carga elétrica e a energia armazenada no
capacitor? Assinale a alternativa correta:
,
,

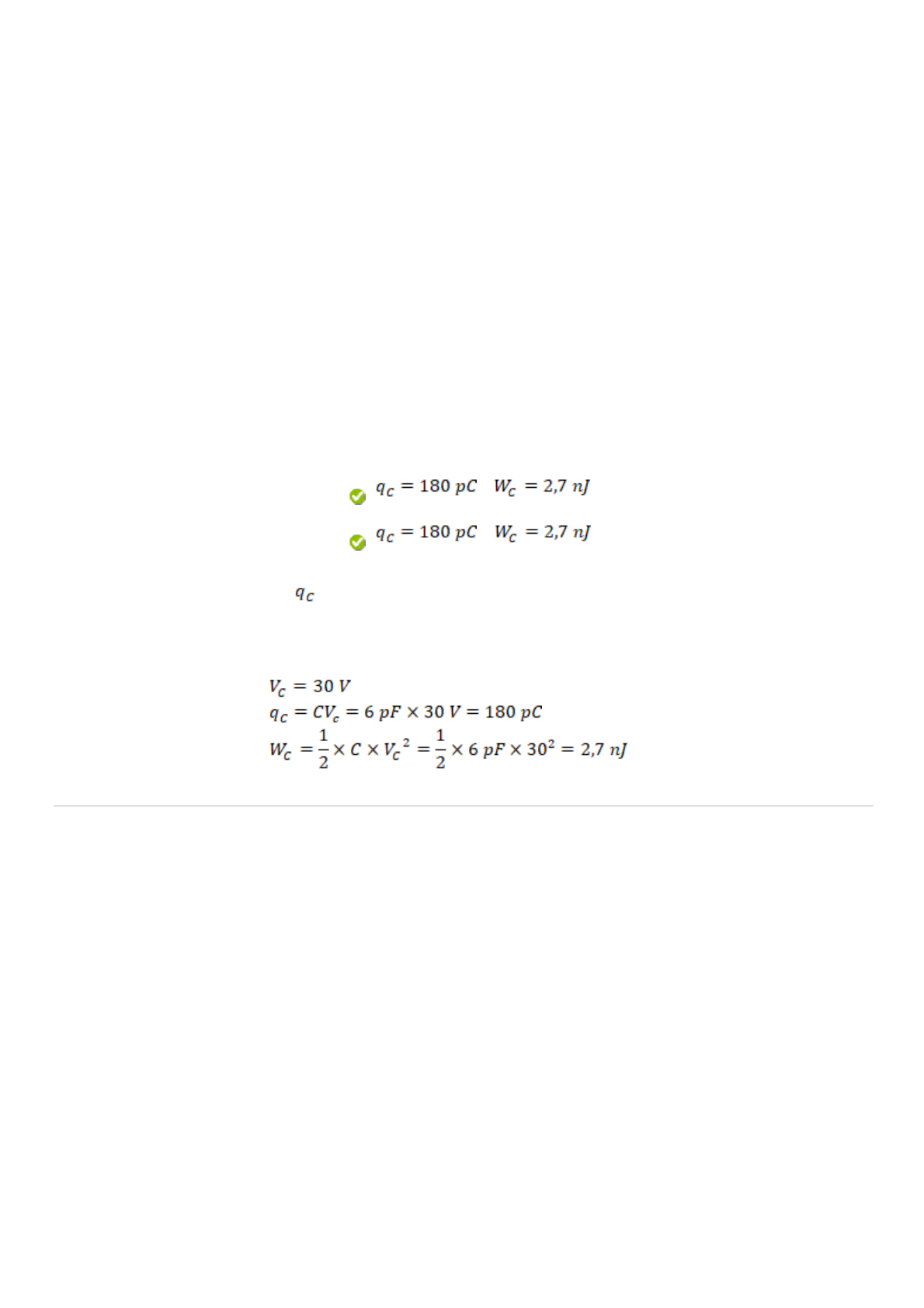

Resposta correta. A alternativa está correta porque a carga elétrica representada
por é igual à capacitância representada por C multiplicada pela tensão do
capacitor. A energia armazenada no capacitor é calculada multiplicando-se a
capacitância elevada a dois da tensão do capacitor e dividindo-se o produto por
dois.





Pergunta 2
Leia trecho a seguir:
“Um capacitor é formado por duas placas condutoras separadas por um isolante.
Em diversas aplicações práticas, as placas podem ser constituídas por folhas de
alumínio, enquanto o dielétrico pode ser composto por ar, cerâmica, papel ou
mica” (ALEXANDER; SADIKU, 2013, p. 191).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

Diante do exposto, responda: qual é a energia armazenada nos capacitores do
circuito abaixo? Assinale a alternativa correta:
1 em 1 pontos
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 2/10
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Figura - Circuito com fonte de tensão, resistores e capacitores
 Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois temos dois capacitores
 e . Podemos substituir a fonte de tensão de 18V e o
resistor de 3 kΩ em série por uma fonte de corrente de 6 mA e um resistor de 3 kΩ
em paralelo. Para calcular a corrente no resistor de 3 kΩ, utilizamos a regra de
divisor de corrente. Então, e
 e . Portanto:



Pergunta 3
Leia o trecho a seguir:
“Capacitores em paralelo se associam da mesma forma que os resistores em
série. A capacitância equivalente de N capacitores ligados em paralelo é a soma
de suas capacitâncias individuais. A capacitância equivalente dos capacitores
associados em série é o inverso da soma dos inversos das capacitâncias
individuais” (ALEXANDER; SADIKU, 2013, p. 197).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

Diante do exposto, qual é a tensão sobre o capacitor C3 no circuito abaixo?
Assinale a alternativa correta:
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 3/10
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Figura - Circuito com fonte de tensão e capacitores
 Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois dois capacitores de C1 e C2
estão em paralelo, logo, a capacitância equivalente para esses dois capacitores é
de 40 mF (20mF + 20mF). A capacitância equivalente de 40mF está em série com
o capacitor de 60mF. A capacitância equivalente para o circuito será:
. Então:



Pergunta 4
Leia o trecho a seguir:
“Se um circuito tiver duas ou mais fontes independentes, uma maneira de
determinar o valor de uma variável específica (tensão ou corrente) é usar a
análise nodal ou a de malhas. Outra forma seria determinar a contribuição de
cada fonte independente à variável e então somá-las. Essa última forma é
conhecida como superposição” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. F undamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A partir dessas informações, considere o circuito abaixo:
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 4/10
Resposta Selecionada:
Resposta Correta:

Comentário
da resposta:
Figura - Circuito com fonte de tensão, fonte de corrente e resistor
 Fonte: Elaborada pelo autor.

 A partir da figura acima e do fragmento citado, calcule a tensão , utilizando
propriedade de superposição e, em seguida, julgue qual das alternativas é a
correta:
12
12
Resposta correta. A alternativa está correta porque analisamos a contribuição de
cada fonte de forma independente, aplicando a fonte de 12 e considerando a
fonte de 3 A como contato aberto, calculamos a tensão sobre o resistor e, desse
modo, temos: . Aplicando a fonte de 3 A, a corrente sobre o resistor
será igual a 0 A ; sendo assim, a tensão sobre o resistor será igual a zero.
Pergunta 5
Leia o trecho a seguir:
“O teorema de Norton afirma que um circuito linear de dois terminais pode ser
substituído por um circuito equivalente formado por uma fonte de corrente I em
paralelo com um resistor R , em que I é a corrente de curto-circuito através dos
terminais e R é a resistência de entrada ou equivalente nos terminais quando as
fontes independentes forem desligadas” (ALEXANDER; SADIKU, 2013, p. 128).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados
no ebook da disciplina, questiona-se: qual é a corrente de Norton no
terminal ab para o circuito abaixo? Assinale a alternativa correta:
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 5/10
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:

 Figura - Circuito com fontes e resistores
 Fonte: Elaborada pelo autor.
3,3 A
3,3 A
Resposta correta. A alternativa está correta, pois, para calcular a corrente de
Norton no terminal ab, curto-circuitamos o terminal ab. Então, a corrente sobre o
resistor de 3 ohms será igual a zero. Representamos a tensão em nó que conecta
os resistores de 6 ohms e de 4 ohms com a . Aplicando as leis de Kirchhoff,
teremos:



Pergunta 6
Leia o trecho a seguir:
“O teorema de Thévenin afirma que um circuito linear de dois terminais pode ser
substituído por um circuito equivalente formado por uma fonte de tensão V em
série com um resistor R , onde V é a tensão de circuito aberto nos terminais e R ,
a resistência de entrada ou equivalente nos terminais quando as fontes
independentes forem desativadas” (ALEXANDER; SADIKU, 2013, p. 123).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A partir dessa informação e do conteúdo estudado a respeito do Teorema de
Thévenin, questiona-se: qual é a tensão de Thévenin, vista pela terminal ab no
circuito abaixo? Assinale a alternativa correta:
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 6/10
Resposta Selecionada:

Resposta Correta:

Comentário
da resposta:
Figura - Circuito com fonte de tensão, fonte de corrente e resistores
 Fonte: Elaborada peloautor.
Resposta correta. A alternativa está correta, pois o nó que conecta a fonte de
corrente, o resistor de 2 ohms e a fonte de tensão tem tensão de , e o nó que
conecta os resistores de 6 ohms e 4 ohms e a fonte de tensão tem tensão de
Thévenin . Aplicamos as leis de Kirchhoff para determinar a tensão de
Thévenin e o valor de :






 Também temos:



Pergunta 7
Sabe-se que a “potência máxima é transferida a uma carga quando a resistência
de carga for igual à resistência de Thévenin quando vista da carga”
(ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 7/10
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Diante dessa informação, analise o circuito abaixo:
 Figura - Circuito com fontes de tensão e resistores
 Fonte: Elaborada pelo autor.

 A partir do exposto, responda: qual é a máxima transferência de potência para a
carga no circuito? Analise as afirmativas a seguir e julgue a alternativa
correta:
5,12 W.
5,12 W.
Resposta correta. A alternativa está correta, pois, primeiramente, temos que obter
o circuito equivalente de Thévenin visto pelo terminal ab. Consideramos a
resistência do como infinita e colocamos uma fonte de corrente com a corrente
 entre a e b e calculamos a tensão da fonte de corrente. Aplicando as leis de
Kirchhoff, teremos:

 Também:



 Então:


Pergunta 8
Leia o trecho a seguir:
É possível “liberar a potência máxima a uma carga quando um sistema com
perdas internas conhecidas for dado. Deve ser notado que isso resultará em
perdas internas significativas maiores ou iguais à potência liberada à carga. O
circuito equivalente de Thévenin é útil para descobrir a potência máxima que um
circuito linear pode liberar a uma carga” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 8/10
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:

Assim, considerando as informações apresentadas e os conteúdos estudados,
qual é a máxima transferência de potência para a carga no circuito abaixo?
Assinale a alternativa correta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
 Fonte: Elaborada pelo autor.
16,2 W.
16,2 W.
Resposta correta. A alternativa está correta, pois, primeiramente, a tensão de
Thévenin e a resistência de Thévenin devem ser calculadas. Podemos substituir a
fonte de tensão de 9 V e a resistência de 3 ohms em série por uma fonte de
corrente de 3 A e a resistência de 3 ohm em paralelo. Teremos duas fontes de
corrente com o mesmo sentido de corrente e, então, podemos substituir essas
duas fontes por uma fonte de 6 A. Essa fonte pode ser substituída por uma fonte
de tensão de 18 volts com uma resistência de 3 ohms em série. Os resistores de 3
ohms e 2 ohms estarão em série e a resistência equivalente será igual a 5 ohms.
Portanto:


Pergunta 9
Pode-se dizer que um circuito linear é constituído apenas por elementos e fontes
lineares, isto é, resistores, capacitores e indutores. Sabe-se que a linearidade é
definida como uma relação constante de causa e efeito.

SADIKU, M. N. O.; MUSA S. M.; ALEXANDER C. K. Análise de circuitos
elétricos com aplicações . 5. ed. São Paulo: AMGH, 2014.

A partir dessas informações, considere o circuito abaixo:
1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 9/10
Resposta Selecionada:
Resposta Correta:
Figura - Circuito com resistores
 Fonte: Elaborada pelo autor.

 Sabe-se que, para uma corrente na entrada , a corrente da saída será
de . A partir dessas informações e do conteúdo estudado a respeito de
linearidade e superposição, responda: Qual é a corrente de saída para a uma
corrente da entrada de ? Assinale a alternativa correta:


 ~Resposta correta. A alternativa está correta porque





 O circuito é linear. Se aumentar o 2 vezes para que seja igual a 12 , a
corrente da saída ( também vai aumentar 2 vezes. Então, temos:
 .
Pergunta 10
Leia o trecho a seguir:
“Qualquer condutor de corrente elétrica possui propriedades indutivas e pode ser
considerado um indutor. Mas, para aumentar o efeito indutivo, um indutor usado
na prática é normalmente formado em uma bobina cilíndrica com várias espiras
de fio condutor” (ALEXANDER; SADIKU, 2013, p. 199).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A corrente em um indutor de 0,1 H é descrita pela fórmula:


1 em 1 pontos
11/11/2021 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-17348.01
https://anhembi.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_735876_1 10/10
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Assim, considerando as informações apresentadas e os conteúdos estudados,
qual é a tensão nesse indutor? Julgue as alternativas abaixo e assinale a
correta:
Resposta correta. A Alternativa está correta porque a tensão no indutor é
calculada através da fórmula a seguir:
 .
A derivada da corrente pelo tempo deve ser calculada na forma correta. A
indutância deve ser multiplicada pela derivada da corrente pelo tempo para
calcular a tensão no indutor.
