Exercícios de Mecânica - Área 2

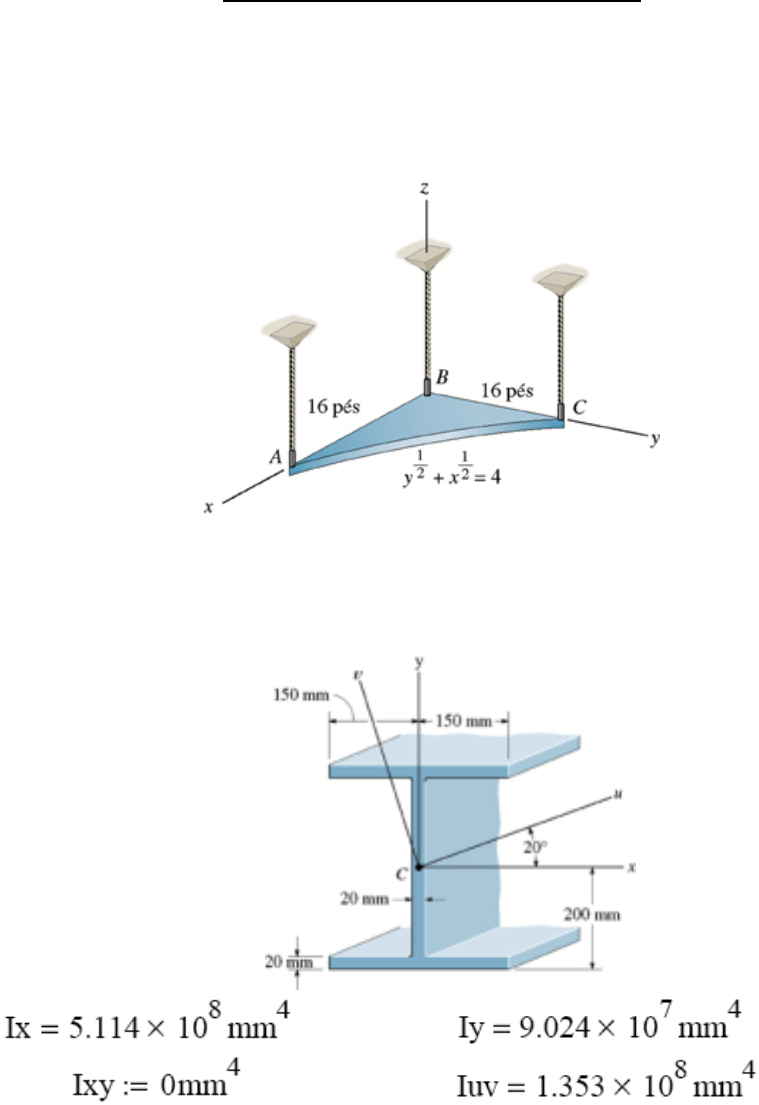

1) A placa da Figura tem espessura de 0,30 pé e peso específico de γ= 190
lb/pé3. Determine a localização de seu centro de gravidade. Encontre
também o peso total da placa.

Xg = 3,2 pés ; yg = 3,2 pés ; peso = 2432 lb

2) Determine o produto de inércia para a área da seção transversal da viga
em relação aos eixos u, v.





Exercícios de Mecânica - Área 2


3) Determine a coordenada y do centróide C da seção reta da viga. Em
seguida calcule o momento de inércia da área em relação ao eixo xx.




4) A barragem circular é feita de concreto. Utilizando o teorema de Pappus e
Guldinus determine a massa total da barragem se o concreto tem: γ= 2,5
Mg/m3. Faça a = 3 m, b = 10 m, c = 1,5 m e r = 20 m.



Exercícios de Mecânica - Área 2

5) Localize o centróide (x,y) da placa mostrada na figura

xg = 4,625 pol ; yg = 1 pol

6) Determinar os momentos de inércia Iu e Iv e o produto de inércia Iuv da
área da seção transversal da viga. Considere que θ = 45o


Iu= 3,47(103) pol4 ; Iv= 3,47(103) pol4 ; Iuv=2,05(103) pol4

Exercícios de Mecânica - Área 2

7) A roda de aço tem diâmetro de 840 mm e seção transversal, como mostra
a figura. Determine a massa total da roda sendo a densidade de 5t/m3.



m=138 kg
8) Localize o centróide (x,y) do fio uniforme dobrado no formato mostrado.

x=34,4 mm ; y=85,8 mm

Exercícios de Mecânica - Área 2

9) Determine o produto de inércia da área da seção transversal da viga em
relação aos eixos x,y, que tem sua origem localizada no centróide C.


Ixy=-28,1(103) mm4

10) A placa composta mostrada na figura 1 é feita de segmentos de aço (A) e
de latão (B). Determinar sua massa e a localização (xg, yg, zg) de seu
centro de massa G. Faça ρaço = 7,85 Mg/m3 e ρlatão = 8,74 Mg/m3

xg = 153mm , yg = 15mm ; zg = 111mm
Exercícios de Mecânica - Área 2

11) Utilizando o processo de integração calcule a área e a coordenada do
centróide da região sombreada. Em seguida utilizando o segundo
teorema de Pappus-Guldinus, determine o volume do sólido gerado pelo
giro da área sombreada em torno do eixo aa.

x = 6 pés ; A = 21,3 pés2 ; V = 1,34*103 pés3

12) Determinar o centro de gravidade da área sombreada da figura. Em
seguida determinar os momentos de inércia em relação aos eixos x e y.

xg = 2,532 pol ; yg = 4,624 pol ; Ix = 1,21*103 pol4 ; Iy = 368 pol4
Exercícios de Mecânica - Área 2

13) Determinar as direções dos eixos principais com origem localizada no
ponto O.



14) Localize o centróide da seção reta da viga. Faça a = 25 mm.

xg = 0,0 mm ; yg = 40,95 mm

15) Uma correia circular em V tem um raio interno de 600 mm e a área de
seção transversal ilustrada na figura abaixo. Determine o volume de
material necessário para fabricar a correia. (Utilizar o teorema de Pappus
e Guldinus).
Exercícios de Mecânica - Área 2


V = 2,268*107 mm3

16) Determine as reações nos apoios A e B.

RA = 1,333 kN ; RB = 1,167 kN

17) Determine o momento de inércia da seção reta da viga em relação ao
eixo xx que passa pelo centróide C. Nos cálculos despreze as dimensões
das soldas em A e B. y = 90,5 mm.
 Iy = 2,07*107mm3

Exercícios de Mecânica - Área 2

18) Localize o centro de gravidade do volume.

xg = yg = 0,0m . z = 4/3m

19) a) Localize a posição y do eixo XX que passa pelo centróide da seção
reta da Figura b) Determine o momento de inércia da seção reta da figura
em relação ao eixo XX

yg = 154,443 mm ; Ixx = 9,59*107 mm4

20) Quanto vale o produto de inércia da seção transversal da figura 2 em
relação aos eixos X e Y? (Considerar A = 10; B = 2,5; C = 15 cm; R = 15)
Exercícios de Mecânica - Área 2


Ixy = - 1,688*104mm4 ;


21) Se os valores encontrados na questão anterior forem: IxG = 1 x 107 cm4;
IyG = 1 x 106 cm4 e IxGyG = 1 x 105 cm4. Determine os momentos
principais centrais de inércia. Calcule as direções centrais principais.


22) Na figura o furo tem um diâmetro
igual a b. Determine:
a) a posição do centroíde da figura em
relação aos eixos (X, Y);
b) o volume gerado pelo furo quando a
placa gira um ângulo de 170o em
torno do eixo Y;
c) a área descrita pela reta GH.
Considerar:
r=20 m a=3,5 m
b=1,5 m c=2 m d=5 m

Xg = 23,31m ; Yg = 2,37m ; Vol = 123,216 m3 ; A = 574,28 m2

Exercícios de Mecânica - Área 2

23) Determinar, para os dados da figura 2: a) a resultante individual de cada
carregamento e sua poisção; b) a resultante do sistema formado pelos
dos carregamentos e sua posição.

Cp = 202,5 kgf; xCp = 1,994m ; Ct = 150kgf ; xCt = 1m ; R = 352,5 kgf ; xR = 1,543m

24) Determinar o momento de inércia em relação ao eixo x utilizando
elementos diferenciais retangulares de largura dx. Considerar h=3,6 pés e
b =


25) Dada a seção da figura , determinar: a) a posição yg do centróide da
seção, b) o momento de inércia em relação ao eixo y.
Exercícios de Mecânica - Área 2



 ;

26) Para a seção retangular da figura determinar: a) as direções dos eixos
principais com origem no ponto O; b) os momentos de inércia principais
em relação a estes eixos.


; ; ;

27) Utilizando o teorema de Pappus –Guldin, determinar o volume descrito
pela figura quando gira um ângulo de 75 graus ao redor do eixo y. As
medidas estão em cm.
Exercícios de Mecânica - Área 2




28) Determinar as coordenadas do centro de gravidade de um corpo que tem
a forma de uma cadeira, figura, composta de varas de igual comprimento
e peso. O comprimento de uma das varas vale 44 cm.

xc = -22 ; yc = 16 ; zc = 0
