CURSO: Engenharia Civil
CÓD/ DISCIPLINA: Hidráulica
PROF.º: David Correia TURNO: Noite
TURMA: 3001 SALA: Teams MAT.: NOTA
GRADUAÇÃO ALUNO(A):
DATA: AV1 ( X ) – AV2 ( ) – AV3 ( )

INSTRUÇÕES:
I- São critérios relevantes para avaliação destas questões: clareza de raciocínio e utilização da linguagem
com técnica.
II - NÃO SÃO ADMITIDAS AS RASURAS NAS QUESTÕES, por isso responda com cuidado.
III – Não é permitido consulta à livros nem a qualquer material didático, bem como internet e uso de
celulares. O descumprimento desta norma acarreta anulação da prova.
IV – É EXPRESSAMENTE VEDADO QUALQUER TIPO DE CONSULTA AO PROFESSOR. A interpretação faz
parte da prova.
V – Responda as questões da prova a mão no caderno e envie usando o formato de Imagem ou
PDF através de TAREFAS – HIDRÁULICA – AV1 HIDRÁULICA NO MICROSOFT TEAMS.

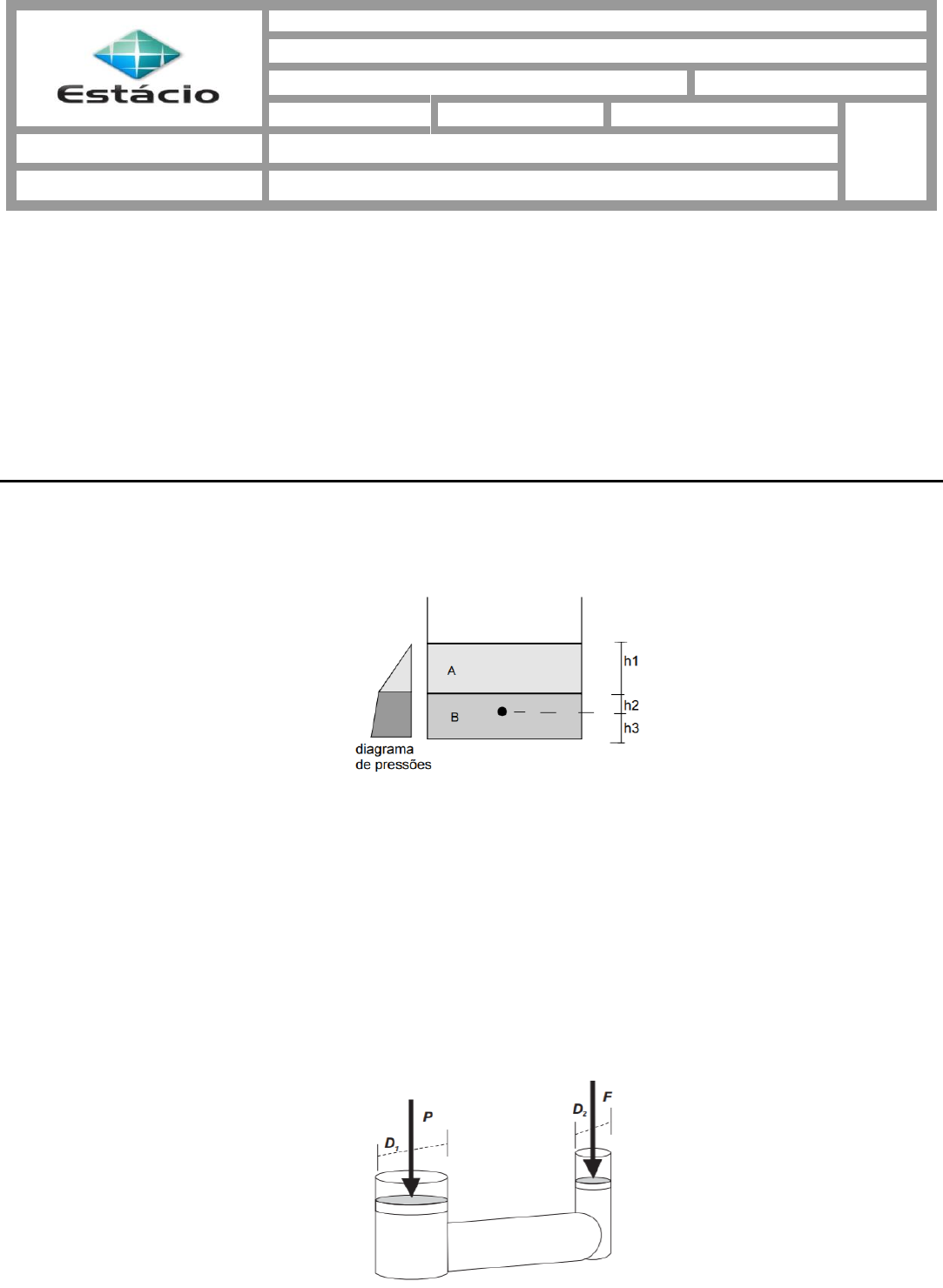

1. (Adaptada ENADE) Na imagem apresentada abaixo demostra um reservatório de fundo horizontal, em
repouso, que contém dois fluidos imiscíveis, identificados por A e B, no qual há uma esfera de diâmetro
conhecido, submersa. Com base nessas informações, assinale a opção correta. (1 ponto)









A) O fluido “B” possui densidade relativa igual ou menor que a do fluido “A”.
B) O empuxo que os fluidos exercem sobre a esfera depende das alturas “h1” e “h2”.
C) A pressão exercida pelos fluidos sobre uma das paredes verticais está corretamente representada pelo
diagrama de pressões na figura.
D) A pressão em um ponto localizado na interface dos fluidos é igual ao produto do peso específico do
fluido “A” pela altura “h1".
E) A pressão sobre o fundo do recipiente é maior no centro do que nas proximidades das paredes
verticais.

2) (Adaptada ENADE) Para um mecanismo formado por um par de êmbolos em comunicação, uma carga P
deve ser sustentada através da ação de uma força F, aplicada no outro êmbolo. (1 ponto)










Nessas condições, são feitas as afirmações abaixo.
I - A força F aplicada será muito maior do que a carga P, pois o diâmetro do seu êmbolo é menor do que
o da carga P.
II - A força F será menor do que a carga P e pode ser determinada pelo produto da carga vezes o
quadrado da razão entre os diâmetros do êmbolo menor e do êmbolo maior.
III - Sistemas desse tipo são usados cotidianamente para multiplicação de esforços.
IV - Esse é o princípio básico de um cilindro hidráulico.

São corretas as afirmações:

A) I, II e III, apenas.
B) I, II e IV, apenas.
C) I, III e IV, apenas.
D) II, III e IV, apenas.
E) I, II, III e IV.



3) (Adaptada ENADE) Em uma estação de tratamento de efluentes foi dimensionado uma placa de formato
retangular de largura 3m e comprimento de 5m, que está em posição inclinada e submersa dentro uma
piscina de decantação ( 3 Portanto, calcule o que se pede: (2 pontos)













a) A força aplicada do efluente na superfície da placa.
b) Determine o ponto de aplica de aplicação da força.




4) (Adaptada ENADE) Uma estrutura de barragem é composta por uma comporta quadrada AB, que pode
girar em torno de A, está se mantém em equilíbrio devido à ação de uma força horizontal F e do lado
oposto existe um piezômetro que mede a pressão interna da barragem. Sabendo que γhg=136.000 N/m
3 e
γ=10.000 N/m3, determinar o valor da força F. (2 pontos)











5) Em uma estação de tratamento de água o fundo dos tanques de tratamento possuem formato cilindro AB
para evitar o acumulo de materiais, conforme pode ser visto na imagem abaixo. Portanto, determine as
componentes horizontal, vertical da força e a força resultante devido à água que age na parte em forma de
cilindro AB do tanque da figura cuja largura é 0,4m. Sendo o γágua=10.000 N/m
3. (2 pontos)
