Nome: Jordan Arquimedes Dutra de Souza
Atividade Avaliativa 02
Mecânica dos Sólidos II
Centro Universitário de Brusque - UNIFEBE

TENSÃO DE FLEXÃO EM BARRAS
CURVAS

01.REFERENCIAL TEÓRICO

 Este trabalho tem por objetivo avaliar e estudar
as tensões provocadas pela flexão em barras que
possuem curvas.
 Conforme salienta Beer et. al (2010, p445) para
os casos em que a barra possui um raio de curvatura
grande, ou seja, a curvatura da barra não é suave,
podemos considerar a distribuição de tensões
conforme uma barra reta. Já para as barras com um
raio de curvatura acentuado, devemos considerar uma
análise conforme as características da barra.

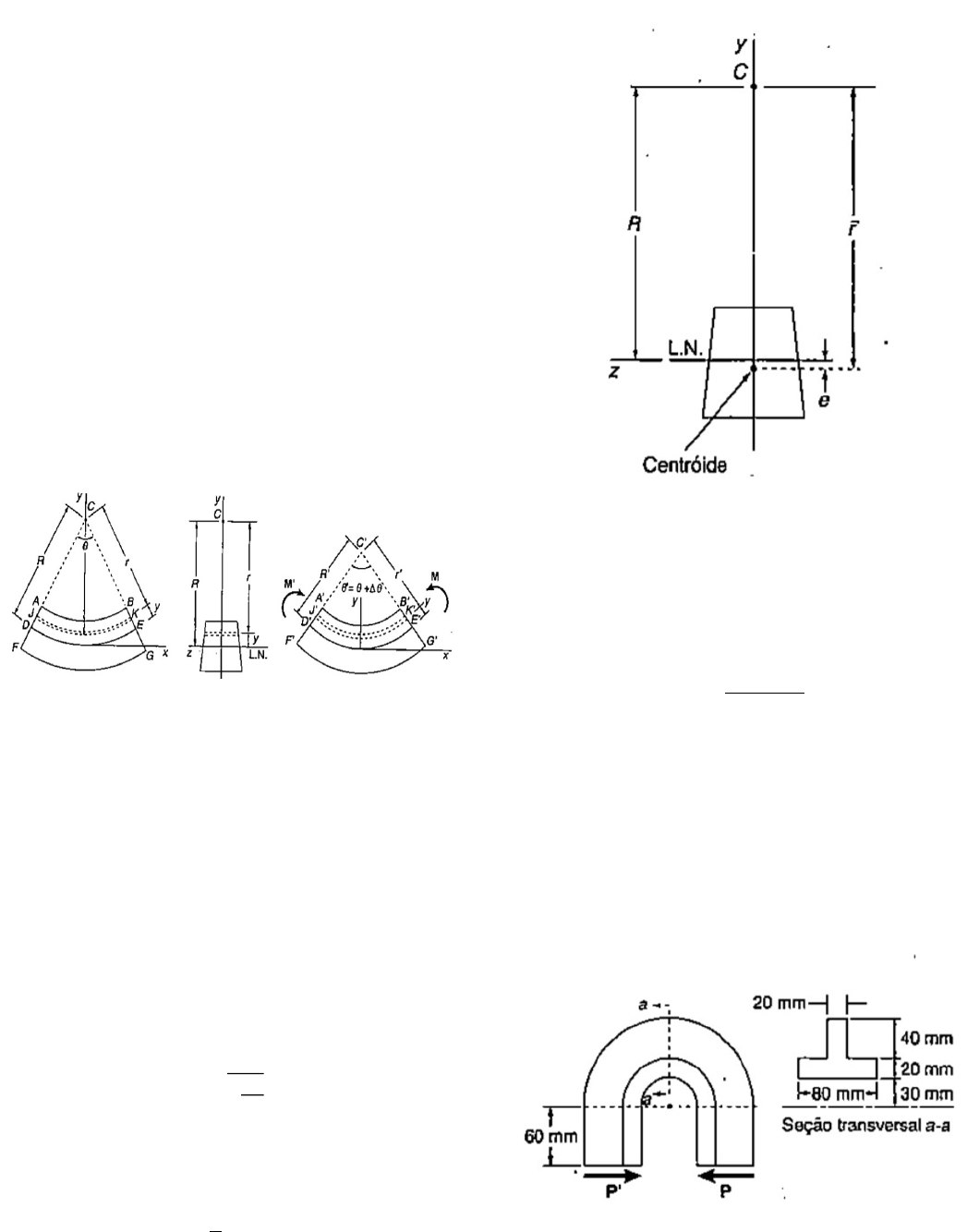

Figura 01: Barra Curva

Fonte: Beer et. al (2010, p446)

 A Figura 01 representa a aplicação de dois
momentos M e M’ flexores, que se fizermos uma
comparação entre a barra do lado esquerdo e a da
direira com a aplicação dos momentos, podemos
verificar que existe uma deformação com base em um
eixo fixo DE e D’M’ .
 Concluímos que através dessa observação,
que deve existir uma superfície neutra na barra, cujo
comprimento se mantém constante durante a flexão.
(BEER et. al, 2010).
 Partindo da definição da distância R que é o
centro da curvatura C até a superfície neutra, obtida
pela relação de Eq. 01.

𝑅 =
𝐴
∫
𝑑𝐴
𝑟


 Podemos verificar também que o valor obtido
por R não é o mesmo obtido em r’

𝑟 =
1
𝐴
 𝑟 𝑑𝐴

 Concluímos então que, em uma barra curva, o
eixo neutro da seção transversal não pessa pelo
centróide da seção (BEER et. al, 2010).


Figura 01: Barra Curva

Fonte: Beer et. al (2010, p449).

 Conforme apresentado nas expressões abaixo,
o parâmetro e é uma quantidade pequena, obtido pela
subtração entre R e r. Assim podemos apresentar a
expressão para definição da tensão 𝜎 , definida pela
Eq. 02

𝜎 =
𝑀 (𝑟 − 𝑅)
𝐴𝑒𝑟


02.APLICAÇÃO PRÁTICA

 Um componente de máquina tem seção
transversal em forma de T e recebe o
carregamento indicado. Determinar a maior força
P que pode ser aplicada ao componente, se a
tensão admissível à compressão é de 50 MPa.



 Primeiramente determinamos o centro da
seção:



 As forças internas na seção a-a formam um
sistema equivalente à força P agindo em D e a um
conjugado de momento.




𝑀 = 𝑃(50𝑚𝑚 + 60𝑚𝑚) = 0,110𝑚 ∗ 𝑃

 Como o momento M tende a aumentar a
curvatura da barra, portanto a tensão final em um ponto
da seção transversal que fica a uma distância r do
centro de curvatura C é:



 Assim o raio de curvatura da superfície neutra
é definido por:

𝑅 =
𝐴
∫
𝑑𝐴
𝑟


𝑅 =
2400 𝑚𝑚²
∫
80𝑚𝑚 𝑑𝑟
𝑟
+ ∫
20𝑚𝑚 𝑑𝑟
𝑟



𝑅 =
2400
80 𝑙𝑛
50
30
 + 20 𝑙𝑛
90
50



𝑅 = 0,04561𝑚

𝑒 = 𝑟 − 𝑅
𝑒 = 0,050𝑚 − 0,04561𝑚
𝑒 = 0,00439𝑚

 Deste modo podemos calcular o carregamento
admissível no ponto A. Sendo que r = 0,030m. Para
𝜎 = 50 𝑀𝑃𝑎

−50 𝑥 10 𝑀𝑃𝑎 = −
𝑃
2,4𝑥10
+
0,110𝑃 ∗ (0,030 − 0,04561)
2,4𝑥10 ∗ (0,00439 ∗ 0,030)

𝑃 = 8,55 𝑘𝑁

03.REFERÊNCIA BIBLIOGRÁFICA

BEER, Ferdinand P.; JOHNSTON, Elwood
Russell. Resistência dos Materiais. 3. ed. São
Paulo: Pearson, 2010.
