Mecânica Estática- Engenharia Aeroespacial
Lista de Exercícios 1 – Equilíbrio de um corpo rígido
Júllia Azeredo dos Santos

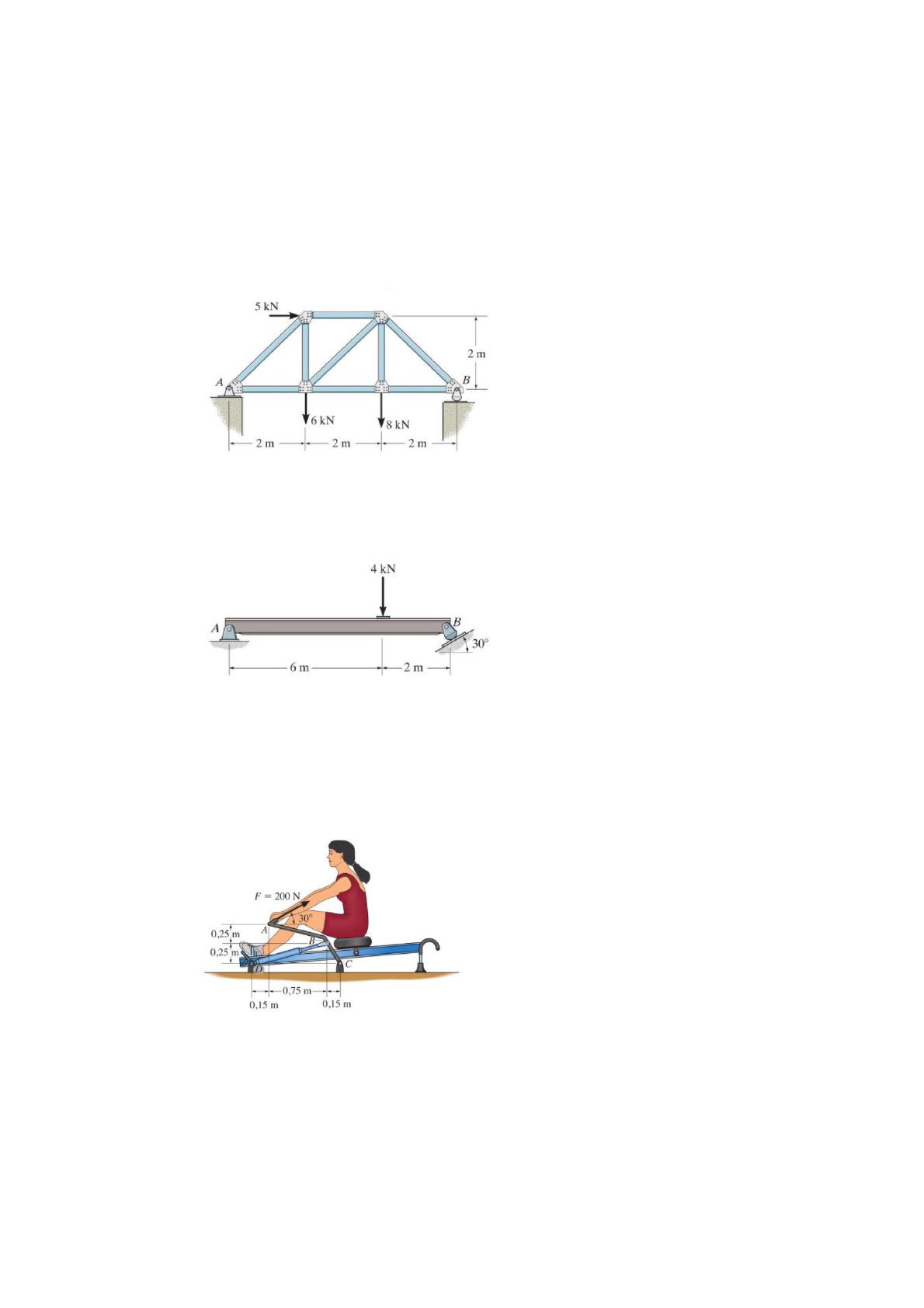

1. Determine as reações nos apoios


2. Determine as componentes horizontal e vertical da reação no pino A e a
reação do apoio oscilante B na viga.


3. Uma mulher faz exercícios na máquina de remada. Se Ela exerce uma força
de F = 200N na alavanca ABC, determine as componentes horizontal e
vertical de reação no pino C e a força desenvolvida sobre a alavanca ao longo
do cilindro hidráulico





Gabarito:
By = 9 kN
Ax = 5 kN
Ay = 5 kN
Gabarito:
B = 3,46 kN
Ay = 1 kN
Ax = 1,73 kN
Gabarito:
FBD = 628 N
Cy = 68,2 N
Cx = 432 N
4. A operação da bomba de combustível de um automóvel depende da ação
basculante do balancim ABC, que tem um pino em B e sofre ação de molas
em A e D. Quando o came liso C está na posição mostrada, determine as
componentes horizontal e vertical da força no pino e a força ao longo da mola
DF para que haja equilíbrio. A força vertical que atua sobre o balancim em
A é FA= 60N, e em C FC= 125N.

Gabarito:
FDF = 86,6 N
By = -110 N
Bx = -43,3 N
