UNIDADE 02 - ESTRUTURAS DE MADEIRAS E METÁLICAS COM FERRAMENTA BIM

Prévia do material em texto

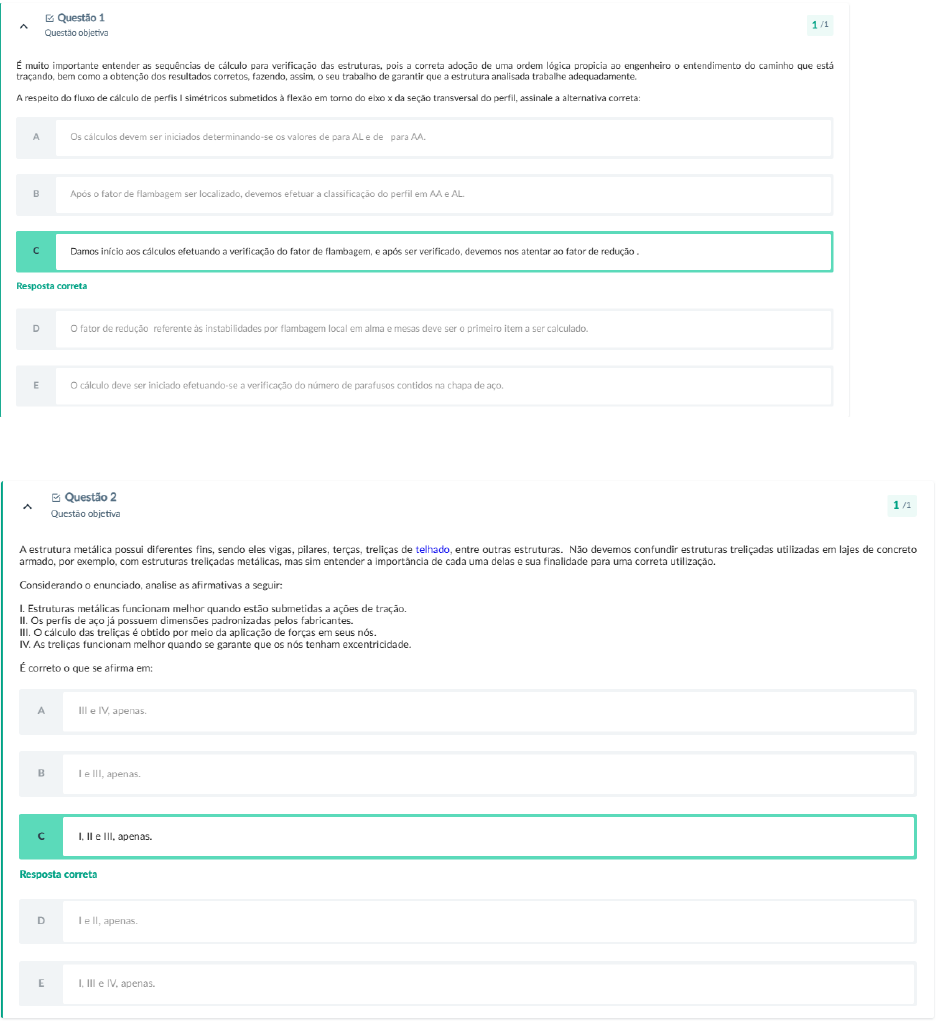

Questão 1 1/1 Questão objetiva É muito importante entender as sequências de cálculo para verificação das estruturas, pois a correta adoção de uma ordem lógica propicia ao engenheiro entendimento do caminho que está traçando, bem como a obtenção dos resultados corretos, fazendo, assim, seu trabalho de garantir que a estrutura analisada trabalhe adequadamente. A respeito do fluxo de cálculo de perfis simétricos submetidos à flexão em torno do eixo X da seção transversal do perfil, assinale a alternativa correta: A Os cálculos devem ser iniciados determinando-se valores de para AL e de para AA. Após fator de flambagem ser localizado, devemos efetuar a classificação do perfil em AA e c Damos início aos cálculos efetuando a verificação do fator de flambagem, e após ser verificado, devemos nos atentar ao fator de redução Resposta correta D fator de redução referente às instabilidades por flambagem local em alma e mesas deve ser primeiro item a ser calculado. E cálculo deve ser iniciado efetuando-se a verificação do número de parafusos contidos na chapa de aço. Questão 2 1/1 Questão objetiva A estrutura metálica possui diferentes fins, sendo eles vigas, pilares, terças, treliças de telhado, entre outras estruturas. Não devemos confundir estruturas treliçadas utilizadas em lajes de concreto armado, por exemplo, com estruturas treliçadas metálicas, mas sim entender a importância de cada uma delas e sua finalidade para uma correta utilização. Considerando enunciado, analise as afirmativas a seguir: Estruturas metálicas funcionam melhor quando estão submetidas a ações de tração. II. Os perfis de aço já possuem dimensões padronizadas pelos fabricantes. III. cálculo das treliças é obtido por meio da aplicação de forças em seus nós. IV. As treliças funcionam melhor quando se garante que nós tenham excentricidade. É correto que se afirma em: A III apenas. e apenas. c I, III, apenas. Resposta correta D apenas. E III IV. apenas.Questão 3 1/1 Questão objetiva As normas nos orientam quanto ao caminho a seguir nos Dessa forma, segundo a NBR coeficientes de flambagem por flexão devem ser determinados por análise estrutural e determinar a sequência de cálculo correta para a força axial de flambagem na estrutura. ABNT ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8800:2008: projeto de estruturas de aço e de estruturas mistas e concreto de edifícios. Rio de Janeiro: 2008. Disponível em: Acesso em: 16 jun. 2020. A respeito da força axial de flambagem, assinale a alternativa correta: A A torção deve ser considerada para flambagem apenas quando estamos dimensionando perfis I. A simetria da seção em nada influencia sua flambagem, visto que esses dois aspectos estão desconexos. A torção não é um esforço que consideramos quando estamos analisando a força axial de flambagem. D maior valor encontrado de é que levará a barra ao colapso. E de esbeltez reduzido depende da força axial de flambagem elástica Resposta correta Questão 4 1 Questão objetiva Flambagem é um importante item de verificação quando falamos de estruturas metálicas. Na verdade, quando falamos em estruturas, sempre devemos estar atentos aos detalhes e aos parâmetros de cálculo. Os valores de parâmetros para coeficientes de flambagem por flexão se encontram na NBR 8800:2008. ABNT ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8800:2008: projeto de estruturas de aço e de estruturas mistas e concreto de edifícios. Rio de Janeiro: 2008. Disponível em: Acesso em: 16 jun. 2020. Considerando a NBR importante para entendermos conceitos que envolvem esse agente na estrutura, analise as asserções abaixo: I. comprimento de flambagem de uma barra corresponde sempre a um único valor fixo ligado ao comprimento da barra. Pois: II. Os coeficientes de flambagem são diferenciados entre teóricos e recomendados, bem como são tabelados por norma, sendo necessário analisar caso a caso para adotar parâmetro correto. É correto que se afirma em: A As asserções são proposições verdadeiras, mas a não é uma justificativa correta da As asserções são proposições falsas. As asserções le são proposições verdadeiras, e a é uma justificativa correta da I. D A asserção lé uma proposição verdadeira, e a asserção é uma proposição falsa. E A asserção uma proposição falsa, e a é uma proposição verdadeira. Resposta corretaQuestão 5 1/1 Questão objetiva Leia trecho a seguir: "As peças tracionadas podem ser compostas por barras de seção simples ou composta como barras redondas, barras chatas, perfis laminados simples e perfis laminados compostos. As ligações das extremidades das peças com outras partes da estrutura podem ser: por soldagem, conector aplicado em furos, rosca e porca (nos casos de barras rosqueadas)." W; M. Estruturas de aço: dimensionamento prático de acordo com NBR 8800:2008. Rio de Janeiro: 2009. p. 47. Com base no trecho apresentado, analise as asserções a seguir e a relação proposta entre elas. I. Os furos padrão nos materiais são feitos de forma controlada e padronizada. Pois: II. Os furos são levados em consideração na realização dos cálculos e devem ser precisos, pois as dimensões padronizadas são milimétricas. A seguir, assinale a alternativa correta. A A asserção é uma proposição falsa, e a é uma proposição verdadeira. As asserções e são proposições verdadeiras, mas a não é uma justificativa correta da A asserção é uma proposição verdadeira, e a asserção é uma proposição falsa. D As asserções são proposições falsas. E As asserções são proposições verdadeiras, e a é uma justificativa correta da I. Resposta correta Questão 6 1/1 Questão objetiva Leia o trecho a seguir: "Se a esbeltez do banzo inferior for grande, uma solicitação de compressão de pequena magnitude poderá se tornar fator condicionante do dimensionamento, até mesmo anulando efeitos da tração." CHAVES, M. R. Avaliação do desempenho de soluções estruturais para galpões industriais leves. 2007. 140 Dissertação (Mestrado em Engenharia Civil) Engenharia Civil da Escola de Minas, Universidade Federal de Ouro Preto, Ouro 2007. p. 8. É necessário levarmos em consideração as solicitações feitas na estrutura para seu correto dimensionamento. A respeito do de esbeltez de uma barra, é correto afirmar que: A é a menor relação entre comprimento destravado da barra e raio de giração correspondente. a norma recomenda que índice de esbeltez não seja superior a 200, exceto para tirantes. para tirantes, a norma não fixa um valor, mas para as outras estruturas, de esbeltez deve ser menos que 100. D é a maior relação entre comprimento destravado da barra e raio de giração correspondente a ela. Resposta correta E a vibração é um fator fundamental em elementos tracionados e deve ser cuidada de perto.Questão 7 1/1 Questão objetiva Leia trecho abaixo: "Quando falamos de flambagem lateral com torção (FLT) ao longo dos últimos anos, várias formulações assumindo diferentes hipóteses e condições de apoio têm sido publicadas e discutidas. Segundo Pandey, Sherbourne (1989) e Pandey resultados desses estudos têm sido similares por não ou simplesmente aproximarem, a rigidez ao empenamento para simplicidade na análise." JAVARONI, C. E.: R.M. Perfis de aço formados a frio submetidos à flexão: análise Cadernos de Engenharia de São Carlos, n. 20, p. 2002. A respeito da flambagem lateral com torção (FLT), está correto o que se afirma em: A A FLT é um esforço da estrutura em curvatura juntamente à torção das seções transversais. Resposta correta A FLT consiste na torção das vigas laterais, apenas. A FLT consiste em uma região de compressão instável, porém, com passar das horas, ela se estabiliza. D A FLT não é vista em estruturas de aço, apenas em estruturas de concreto. E A FLT consiste em uma região de compressão estável que tende a se estabilizar cada vez mais. Questão 8 1/1 Questão objetiva Quando falamos de projetos, devemos ter em mente alguns passos, sendo o primeiro a análise da modelagem, que deve seguir princípios da análise estrutural, porém, ao estabelecer um modelo, projetista precisará avaliar as cargas de projeto previstas em norma específica e, então, analisar as seções que estão disponíveis em catálogos no mercado. A respeito da solicitação de esforços para dimensionamento, assinale a alternativa correta: A A força axial de tração solicitante precisa ser menor ou igual à força axial de tração resistente de cálculo da barra. Resposta correta A área bruta da seção transversal aumenta com os furos necessários para passagem de parafusos. coeficiente de ponderação de estruturas metálicas é de 0.5 para qualquer situação de carregamento. D Para dimensionamento de estruturas em aço não é necessário utilizar coeficiente de ponderação. E A força axial de tração resistente precisa ser menor ou igual à força axial de tração solicitante.Questão 9 1/1 Questão objetiva Quanto aos padrões dos furos em estruturas de aço, precisamos nos atentar aos detalhes que, aparentemente, podem passar despercebidos para um leigo, mas que para engenheiro calculista fazem toda a diferença, como padrão que furos têm para fixação da estrutura, por exemplo. Quando furos não possuem um padrão uniforme, O que devemos levar em consideração para realizarmos cálculo? Assinale a alternativa correta: A o diâmetro do menor furo e sua padronização. Apenas duas possibilidades de ruptura. c A determinação da área líquida resistente de regiões com furos. Resposta correta D Determinação da área bruta da região com furos. E Apenas uma possibilidade de ruptura. Questão 10 Questão objetiva Um escritório de engenharia foi selecionado entre muitos para desenvolver soluções em estruturas de aço, porém, antes de se iniciar projeto, alguns conceitos precisavam ser revistos, tendo em mente a modelagem da estrutura de aço e as seções disponíveis no mercado. Abaixo, encontram-se as afirmativas que os engenheiros fizeram a respeito das seções transversais para cálculo. Analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s). I. Em barras com furos alternados ou em diagonal, considerando-se a direção da solicitação, devem ser verificadas todas as possibilidades de ruptura. II. Quando furos são alinhados, a área líquida obtida pela subtração da área bruta e a soma da área dos furos. III. As barras que possuem diâmetro igual ou superior a 08 mm são consideradas peças com extremidade. IV. Para cálculo da área líquida de um perfil cantoneira perfurado, as cantoneiras são convertidas em um elemento plano. Assinale a alternativa que apresenta a sequência correta: A V.V.F.V. Resposta correta Resposta do aluno V.V.V.V. D F.V.F.V. E
