Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 1

 REMP 100


ANSI 50, 51, 50N, 51N, 51GS, 27, 59, 47, 74, 86,
79V,27-0
Setembro – 2019
Ver. 1.10


Verificar o modelo e versão do produto para correta utilização deste manual
As informações contidas neste manual podem ser alteradas sem aviso prévio

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 2


Índice Pg.
Descrição do produto 3
Aplicação 3
Funções ANSI 3
Entradas de medição 4
Alimentação auxiliar 4
Saídas a rele 4
Entradas de estado BI 5
Chave de configuração interna 6
Funções de proteção 7
Medições 12
Parâmetros do rele 14
Indicações de tipo de atuação 16
Vista traseira 17
Etiquetas 18
Painel frontal 19
Teclado 20
Comunicação serial e software de parametrização 21
Tabela de parâmetros e faixas de ajustes 24
Fixação ao painel 25
Rasgo do painel 26
Dimensional 27
Especificações 28
Certificações 29
Exemplos de utilização 30
Curvas de atuação de tempo inverso 32
Termo de garantia 44




Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 3



Descrição do produto

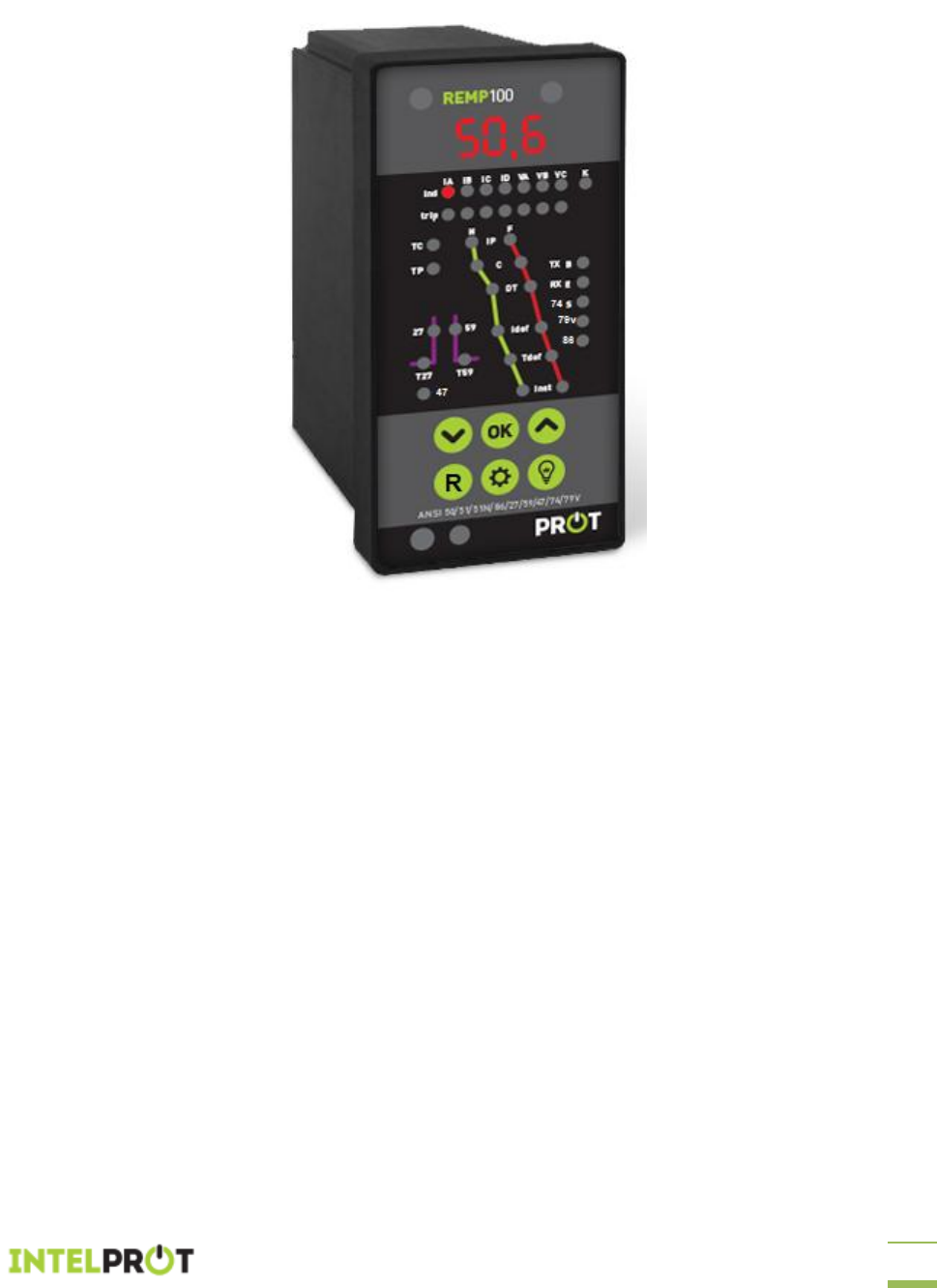

Rele digital numérico micro processado.
O rele REMP 100 foi projetado para operar nas severas condições de interferência
eletromagnéticas presentes no ambiente da cabine primária.
Graças à aplicação da tecnologia de microprocessadores, possui grande estabilidade,
precisão e repetibilidade de operação.
Tropicalizado, pode operar em condições severas de temperatura.
Extremamente fácil de instalar e de programação amigável com o usuário.
Aplicação
Rele de proteção secundário de sobrecorrente nominal 5A .
Proteção sobre e subtensão, sequência de fase, supervisão de bobina de abertura,
bloqueio e rearme automático para subestações primarias de media tensão.
Funções ANSI
ANSI 50: Rele de corrente com atuação
instantânea trifásico.
ANSI 50N: Rele de corrente com atuação
instantânea de neutro.
ANSI 51: Rele de corrente com atuação
temporizada a tempo inverso e tempo definido
trifásico.
ANSI 51N: Rele de sobrecorrente com atuação
temporizada a tempo inverso de neutro.
ANSI 51GS: Rele de sobrecorrente com atuação
temporizada a tempo definido de fuga a terra.
ANSI 27: Rele de subtensão com operação a tempo
definido trifásico.
ANSI 59: Rele de sobretensão com operação a
tempo definido trifásico.
ANSI 74: Supervisão da continuidade da bobina de
abertura do disjuntor.
ANSI 86: Rele de bloqueio.
ANSI 79V: Logica de rearme automático na falha de
tensão.
ANSI 47: Rele de sequencia de fase de tensão.
ANSI 27-0: Rele de sub tensão de alimentação
auxiliar.

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 4


Entradas de medição
O rele possui entradas de medição de corrente e tensão alternadas.
As entradas de medição de corrente alternada são em numero de três, IA, IB e IC com
retorno e Icom. Internamente estas correntes são somadas e é gerada a corrente
residual de neutro ID. As entradas de corrente alternadas são conectadas
internamente em estrela o que libera da necessidade de fechamento no borneira do
rele. Estas entradas são de baixa impedância, 18 m Ω, o que contribui para o bom
funcionamento dos T.C.
As entradas de medição de tensão alternada são em numero de três, VA, VB e VC com
ponto comum em Vcom. As entradas de tensão alternadas são conectadas
internamente em estrela o que libera a necessidade de fechamento no borneira do
rele. Estas entradas são de alta impedância, 68KΩ, garantindo um baixo consumo e
baixa dissipação de energia. O Rele mede a tensão fase-fase. Na medição Va do painel
é exibido a tensão VA-VB da borneira, Vb a tensão VB-VC da borneira e Vc a tensão VC-
VA da borneira.

Alimentação Auxiliar
A alimentação auxiliar é necessária para fornecer a energia consumida no
funcionamento do rele. A conexão da alimentação auxiliar é feita através dos bornes
A1 e A2. O consumo de energia do rele é extremamente baixo na ordem de 2VA. A
fonte possui internamente armazenamento de energia na forma capacitiva para
garantir sua operação durante um determinado intervalo de tempo mesmo em
condições de falta momentânea da tensão auxiliar, esta energia armazenada é
suficiente para garantir o funcionamento do rele por 1,5s para alimentação em
110VCA. Seu funcionamento é de 70 a 250 VCA ou 70 a 350 VCC. A fonte possui um
filtro de entrada para evitar interferências de picos e altas frequências, estre filtro é
conectado internamente ao ponto ICOM das correntes.
Saídas a Reles
O rele possui três saídas a rele com contato seco, Rele1, Rele2 e Rele3. A capacidade
de comutação de carga destas saídas é de 9A em 220VCA para RELE1 e RELE2 e de 5A
em 220VCA para o RELE3.
O RELE1 é sempre o rele de TRIP. A operação do rele RELE1 é do tipo NA, o comando é
executado com o fechamento do contato.
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 5

O RELE2 pode ser TRIP ou CLOSE conforme a configuração da chave CH1-3, que será
explicada a seguir neste manual. A operação do rele RELE2 é do tipo NA, o comando é
executado com o fechamento do contato.
O RELE3 é sinalização de auto check e pode assumir também a sinalização de falha de
bobina de abertura conforme configuração de chave CH1-1. A operação do rele RELE3
é do tipo NA armado, a falha é indicada com a abertura do contato.
Saídas a rele
Saída Função principal Função alternativa Tipo
Rele 1 Trip Trip N.A.
Rele 2 Trip Close (CH1-4 = on) N.A.
Rele 3 Auto check Auto check/falha B.A (CH1-1 = on) N.A. Armado

Entradas de estado BI
O rele possui Três entradas de estado BI1, BI2 e BI3 com ponto comum em BIcom. A
faixa de tensão de entrada é de 60 a 250 VCA ou 60 a 350VCC. Sua impedância é de
47KΩ. A função de cada entrada BI depende da configuração da chave CH1, que será
explicada a seguir neste manual.
Função das entradas binarias
Entrada Função principal Descrição
IB1 52B Estado do disjuntor NF
IB2 52A Estado do disjuntor NA
IB3 Reset/consulta Reset/consulta /( Reset 79V CH1-4 =
0N)








Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 6

Chave de configuração interna CH1
A chave de configuração interna CH1 esta localizada na parte interna do relé no lado
inferior do mesmo com visto na figura.




Chave de configuração CH1

Configuração das chaves internas
Chave Função ON OFF
CH1-1 ANSI 74 Sup. Bobina Habilita Desabilita
CH1-2 Programação Habilita Desabilita
CH1-3 ANSI 27, 59, 47 Habilita Desabilita
CH1-4 ANSI 79V Habilita Desabilita

CH1-1 quando na posição ON habilita a lógica de supervisão de
continuidade de bobina. Caso uma descontinuidade ou falta de tensão no
circuito de abertura seja detectada, o rele sinaliza abrindo o contato
RELE3 e acendendo o led 74 no painel frontal. Veja ANSI74.
CH1-2 quando na posição ON libera a parametrização do rele. Se estiver
na posição OFF, os ajustes só poderão ser consultados. Tanto via serial
como via teclado.
CH1-3 quando na posição ON habilita as proteções de tensão ANSI27, 59 e
47. Se estiver na posição OFF só atua pelas proteções de corrente. Veja
ANSI27, 59 e 47.
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 7

CH1-4 quando na posição ON habilita o rearme automático na falha de
tensão, o RELE2 passa a ser o rele de CLOSE. Se estiver na posição OFF não
executa a lógica de rearme automático e o RELE2 é TRIP. Veja ANSI79V.

Funções de Proteção
Unidade de sobre corrente instantânea: ANSI 50 / 50N
As unidadesde sobre corrente instantâneas tem a função de isolar a instalação do
consumidor da rede elétrica de distribuição da concessionária, caso ocorra um curto
circuito interno da instalação do consumidor. Com esta ação minimiza os danos
causados pelo curto circuito às instalações e também evita que o alimentador que
serve o ramal de distribuição ao qual o consumidor esta ligado seja desligado,
desenergizando outros consumidores desnecessariamente. O rele possui quatro
unidades de sobre corrente instantâneas, três de fase e uma para neutro. Deve ser
ajustado abaixo da corrente de curto circuito do ponto de entrega, abaixo da corrente
de instantâneo do alimentador e abaixo da corrente o elo fusível, se houver. Os ajustes
são:
Inst F: corrente instantânea de fase
Inst N: Corrente instantânea de neutro
Quando a corrente de uma das fases ultrapassar o valor ajustado em Inst F ou a
corrente de neutro ultrapassar o valor ajustado em Inst N, o rele irá gerar um sinal de
abertura com o tempo mais rápido possível. O tempo de atuação depende de quanto é
superior a corrente de defeito em relação a corrente de ajuste, podendo variar de
32ms, próximo ao ajuste a 16ms para valores elevados de corrente de curto.
Uma vez atuado a corrente decai com a abertura do circuito pelo disjuntor, a unidade
de sobre corrente desatua, porém o contato de trip permanece ligado devido à função
86, até que se restaure a condição de desarmado através do botão de reset R do
painel.
Unidade de sobre corrente temporizada ANSI 51 / 51N / 51GS
As unidades de sobre corrente temporizada tem a função de isolar a instalação do
consumidor da rede elétrica de distribuição da concessionária, caso ocorra uma
sobrecarga interna da instalação do consumidor. Com esta ação minimiza os danos
causados pela sobrecarga as instalações do próprio consumidor e evita que o
alimentador que serve o ramal de distribuição ao qual o consumidor esta ligado seja
desligado, desenergizando outros consumidores desnecessariamente. O rele possui
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 8

oito unidades de sobre corrente temporizada, três a tempo inverso para fase, três a
tempo definido para fase, uma a tempo inverso para neutro e uma a tempo definido
para neutro.
As unidades de sobre corrente a tempo inverso diminuem seu tempo de atuação com
o aumento da corrente. O inicio da região ativa desta unidade é a corrente de partida
IP. Sempre que a corrente de carga ultrapassar a corrente IP, será iniciado a contagem
do tempo de desligamento, este tempo diminui com o aumento da corrente segundo a
curva de atuação C (que pode ser NI,MI,EI,LNG,IT ou I2T). O ajuste do tempo do rele é
feito através do ajuste de DT, aumentando-se o DT a temporização passa por uma
curva mais lenta, diminuindo-se o DT a curva torne-se mais rápida. O ajuste de IP
geralmente esta entre 10% a 30% acima da corrente de carga. O ajuste da curva C e do
ajuste de tempo DT dependem dos outros elementos envolvidos na seletividade.
Normalmente os ajustes de C e DT são MI e 0,1. Se a corrente permanecer por tempo
superior ao tempo calculado será gerado o sinal de TRIP. Uma vez atuado a corrente
decai com a abertura do circuito pelo disjuntor, a unidade de sobre corrente desatua,
porém o contato de TRIP permanece ligado devido à função 86, até que se restaure a
condição de desarmado através do botão de reset R do painel. IP N pode ser
programado para OFF desligando a curva de neutro.
Ajuste: IP F – Corrente de partida da unidade temporizada a tempo inverso de fase
 IP N - Corrente de partida da unidade temporizada a tempo inverso de Neutro
 C F – Tipo da curva de fase
 C N - Tipo da curva de Neutro
 DT F – ajuste de tempo da curva de fase
 DT N – ajuste de tempo da curva de Neutro

As unidades de sobre corrente a tempo definido mantem o tempo fixo de atuação com
o aumento da corrente. O inicio da região ativa desta unidade é a corrente de partida
Idef. O tempo de desligamento será ajustado em Tdef. Sempre que a corrente de carga
ultrapassar a corrente Idef será iniciado a contagem do tempo de desligamento. Se a
corrente permanecer por tempo superior ao tempo ajustado será gerado o sinal de
TRIP. Uma vez atuado a corrente decai com a abertura do circuito pelo disjuntor, a
unidade de sobre corrente desatua, porém o contato de trip permanece ligado devido
à função 86, até que se restaure a condição de desarmado através do botão de reset R
do painel.
Ajustes: Idef F corrente de inicio do tempo definido de fase
 Tdef F tempo definido de fase
 Idef N corrente de inicio do tempo definido de neutro
 Tdef N tempo definido de neutro

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 9

A unidade de tempo definido de fase geralmente é ajustada abaixo do ponto ANSI do
transformador, abaixo da unidade instantânea e acima da corrente de inrush do
mesmo, tipicamente entre 8 a 10 vezes a corrente nominal por um tempo de 2s devido
ao tempo do ponto ANSI do transformador.

A unidade de tempo definido de neutro geralmente é ajustada abaixo do ponto ANSI
do transformador de neutro que é 58% do de fase, abaixo da unidade instantânea e
acima da corrente de inrush do mesmo, tipicamente entre 5 a 7 vezes a corrente
nominal por um tempo de 2s devido ao tempo do ponto ANSI do transformador.
É costume ajustar as correntes das unidades de neutro com 1/3 das correntes das
unidades de fase.

A unidade de tempo definido de neutro pode ser ajustada pelos mesmos critérios da
de fase ou ser utilizada como uma unidade de GS. No caso de utilização com unidade
de GS ajusta-se Idef N para a corrente desejada de fuga e Tdef N para um tempo
adequado a esta função.

Unidade de subtensão ANSI 27
O rele possui três unidades de subtensão com operação a tempo definido. Para que
estas unidades operem é necessário posicionar a chave CH1-3 em ON. Estas unidades
operam com o valor de tensão de linha. Se uma ou mais das tensões de linha cair
abaixo do valor ajustado em V< e permanecer por tempo maior que TV< é gerado uma
trip por sub tensão. Se a tensão subir acima de V< o trip será retirado. As unidades de
tensão não possuem função 86.
Um ajuste típico para esta função e de -10% a -20% de tensão nominal de linha e com
um tempo maior que o do primeiro religamento do alimentador que alimenta o
circuito, geralmente 1s.
Unidade de subtensão ANSI 27 - 0
O rele possui uma unidades de sub tensão de tensão auxiliar. esta unidade
supervisiona a tensão de alimentação do rele, quando a tensão de alimentação do rele
ficar abaixo de 70V (+10%, -10%) será gerado um sinal de Trip após um intervalo de
tempo que depende da condição de alimentação anterior a falha.



Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 10

Unidade de sobre tensão ANSI 59
O rele possui três unidades de sobre tensão com operação a tempo definido. Para que
estas unidades operem é necessário posicionar a chave CH1-3 em ON. Estas unidades
operam com o valor de tensão de linha. Se uma ou mais das tensões de linha subir a
cima do valor ajustado em V> e permanecer por tempo maior que TV> é gerado uma
trip por sobre tensão. Se a tensão descer abaixo de V> o trip será retirado. As unidades
de tensão não possuem função 86.
Um ajuste típico para esta função e de +10% a +20% de tensão nominal de linha e com
um tempo maior que o do primeiro religamento do alimentador que alimenta o
circuito, geralmente 1s.
Unidade de Supervisão da continuidade da bobina de abertura do
disjuntor ANSI 74
Para que estas unidades operem é necessário posicionar a chave CH1-1 em ON.
Supervisiona a continuidade da bobina de abertura do disjuntor tanto no estado
aberto como no estadofechado. Utiliza as entradas BI1 e BI2 para monitorar a
continuidade da bobina de abertura. BI1 devera ser ligado ao contato 52B e BI2 ao
contato 52A. Se uma condição invalidas de posição das binarias for detectado por mais
de 100ms é gerado um sinal de alarme acionando-se o auto-chck e acendera o led 74
no painel frontal .
A tabela abaixo mostra a logica de detecção de falha da bobina
condição BI1 BI2
Disjuntor aberto ON OFF
Disjuntor fechado OFF ON
Falha , contato colado On ON
Falha, BA interrompida OFF OFF
Mesmo com indicação de falha de bobina o rele continua podendo gerar sinal de TRIP,
pois a indicação de falha pode ser devido a fiação até o rele.
Unidade de sequencia de fase ANSI 47
Para que estas unidades operem é necessário posicionar a chave CH1-3 em ON. Se
houver tensão nas três fases, porém com sequência negativa por mais de 100ms é
gerado um trip por sequencia de Fase. As unidades de tensão não possuem função 86.
Sinalização de trip por sequência de fase é feita através do acendimento do led 47.


Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 11

Unidade de bloqueio ANSI 86
Caso haja atuação de qualquer uma das unidades de proteção de sobrecorrente os
contato de trip permanecem ligados devido à função 86 até que se restaure a condição
de desarmado através do botão de reset R do painel. Esta condição de bloqueio possui
memória não volátil e permanece ativa mesmo depois de uma falta de tensão auxiliar
do rele.
Unidade de rearme automático na falha de tensão ANSI 79V
Para que estas unidades operem é necessário posicionar as chaves CH1-3 e CH1-4 em
ON simultaneamente.
Defeitos de corrente indicam falhas internas a instalação que está sendo protegida
necessitando que se execute a abertura do disjuntor e bloqueio do mesmo até que
uma pessoa qualificada analise a falha, corrija e coloque o mesmo em operação.
Uma falha de tensão é externa ao circuito protegido sendo gerada por um defeito do
alimentador ou da linha, condições anormais de tensão causam prejuízos materiais às
instalações protegidas, porém os reles de corrente não conseguem impedir este fato.
Com a aplicação dos reles de tensão ao haver uma condição anormal da tensão
fornecida o disjuntor é desligado protegendo a instalação de danos. Porém neste caso
as instalações protegidas estão em perfeita ordem e ao se normalizar a tensão do
alimentador o disjuntor pode ser fechado sem problemas. Isto leva a necessidade de
acionamento de uma pessoa qualificada para acessar áreas energizadas verificar se foi
trip de corrente, e se não foi, efetuar o fechamento do disjuntor. Este procedimento
tem uma demanda de custo e tempo que podem ser minimizados com a utilização da
função 79V.
A função 79V efetua automaticamente os procedimentos de checagem e se caso uma
abertura por tensão, defeito externo, e não houve sobre corrente e não houve
abertura por operador e se não está bloqueado por chave de comando de bloqueio,
quando a tensão normaliza aguarda um período ajustado para confirmar a estabilidade
da tensão e procede o rearme automático do disjuntor.
Caso haja uma abertura por sobrecorrente a função 79V não irá atuar.
Caso haja uma abertura manual do disjuntor a função 79V não irá atuar.
Caso a entrada IB3 seja energizada por uma chave de bloqueio a função 79V não irá
atuar.
Caso durante o período do tempo de estabilização ocorrer um fechamento manual a
função 79V não irá atuar.
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 12

Medições
No painel frontal do rele existem três displays de 7 seguimentos e 8 leds para
indicação das grandezas medidas. Durante a exibição das medições, os leds ind
acenderão indicando a qual fase e que tipo de medição esta sendo exibida. Os leds ind
são:
Ind IA = corrente da fase A ou registro de corrente da faze A.
Ind IB = corrente da fase B ou registro de corrente da faze B.
Ind IC = corrente da fase C ou registro de corrente da faze C.
Ind ID = corrente de neutro ou registro de corrente de neutro.
Ind VA = Tensão entre as fases VA / VB ou registros de tensão das fases VA-VB.
Ind VB = Tensão entre as fases VB / VC ou registros de tensão das fases VB-VC.
Ind VC = Tensão entre as fases VC / VA ou registros de tensão das fases VC-VA.
K = indica exibição do valor em KA ou KV.
As medições possíveis de serem feitas no painel do rele são:
Corrente da fase A
Corrente da fase B
Corrente da fase C
Corrente de neutro residual
Tensão entre as fases VA / VB
Tensão entre as fases VB / VC
Tensão entre as fases VC / VA
Máxima corrente da fase A
Máxima corrente da fase B
Máxima corrente da fase C
Máxima e mínima tensão VA/VB
Máxima e mínima tensão VB/VC
Máxima e mínima tensão VC/VA
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 13

Estas medições serão secundárias ao transformador de corrente e tensão se as
relações de TC e TP forem mantidas em 1, e serão o valor primário dos
transformadores de tensão e corrente se for graduado o valor de relação de T.C. e T.P.
Modo SCAN do display
Ao energizar o rele este estará com o seu indicador de grandezas em modo SCAN, será
exibido o valor de cada medição por aproximadamente 3s . Se a chave CH1-3 estiver
OFF só será exibido os valores de corrente de cada fase e do neutro. Se a chave CH1-3
estiver em ON será exibido além dos valores de corrente os valores das tensões fase-
fase.
Parando o modo SCAN
Para parar o modo SCAN deve-se pressionar a tecla de decremento , a próxima
medida da sequência de SCAM será exibida e o modo SCAN será interrompido.
Escolhendo uma outra medição
Caso se deseje observar uma outra medição basta pressionar repetidamente a tecla
Decremento até a medição desejada.
Retornando ao modo SCAN
Para retornar o display para o modo SCAN basta pressionar a tecla enter OK.
Acessando os registradores de máximo e mínimo
Para acessar os registros de máxima corrente e de máxima e mínima tensão basta, fora
da parametrização, pressionar a tecla incremento .Ao pressionar a tecla
incremento o led indicador de corrente da fase A irá piscar lentamente e será exibido o
valor do registro de corrente máxima da fase A.
Pressionando – se sucessivamente a tecla incremento os leds indicadores das
demais fases irão piscar e será exibido o valor da corrente máxima destas fases.
Se a chave CH1-3 estiver em ON após pressionar-se 5 vezes a tecla incremento
será exibido o registro de mínima tensão de VA-VB. Este fato será indicado pelo led
indicador de tensão VA piscar lentamente. Pressionando – se novamente a tecla
incremento será exibido os registros de mínima tensão VB-VC e VC-VA. Caso se
pressione novamente a tecla Incremento será exibido o registro de máxima tensão
VA-VB e o lede indicador de tensão VA piscara rapidamente. Repetindo-se o processo
serão exibidos os registradores de tensão máximas das fases VB-VC e VC-VA.
Saindo da consulta dos registros
Para sair da consulta aos registros bastar pressionar a tecla enter OK.
Preparando os registros para nova captura
Pra limpar um valor armazenado nos registradores e prepara-los para capturar um
novo evento é necessário pressionar a tecla de reset R.
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 14

Parametrização do rele
Para iniciar a parametrização do rele é necessário ter em mãos os valores de ajustes
pedidos pelo estudo de seletividade e se necessário aprovados pela concessionária
local.
Os parâmetros necessários são:
TC Relação entre a corrente primaria e
secundaria nominal dos
transformadores de corrente.
É utilizado para ajustar a medição do
rele ao valor primário da instalação.

IP F Corrente de inicio da curvatemporizada de fase.
Determina o inicio da região ativa do
rele de sobre corrente de fase.
C F Tipo da Curva de fase Determina o tipo de curva, relação
entre corrente e tempo de atuação.
Vide Anexos
DT F Dial de tempo de fase Ajusta a temporização da curva de
fase.
Idef F Corrente de inicio da atuação a tempo
definido de fase
A partir desta corrente o rele
normalmente deixa de atuar por
curva de tempo inverso e passa a
atuar por tempo definido , fixo.
Tdef F Tempo definido de fase Tempo de atuação fixo.
Inst F Corrente de inicio do instantâneo de
fase
A partir desta corrente o rele atuara
instantaneamente.
IP N Corrente de inicio da curva
temporizada de neutro.
Determina o inicio da região ativa do
rele de sobre corrente de neutro.
C N Tipo da Curva de neutro Determina o tipo de curva, relação
entre corrente e tempo de atuação.
Vide Anexos
DT N Dial de tempo de neutro Ajusta a temporização da curva de
neutro.
Idef N Corrente de inicio da atuação a tempo
definido de neutro
A partir desta corrente o rele
normalmente deixa de atuar por
curva de tempo inverso e passa a
atuar por tempo definido, fixo.
Tdef N Tempo definido de neutro Tempo de atuação fixo.
Inst N Corrente de inicio do instantâneo de
neutro
A partir desta corrente o rele atuara
instantaneamente.

TP Relação entre a tensão primaria e
secundaria nominal dos
transformadores de potencial.
É utilizado para ajustar a medição
do rele ao valor primário da
instalação.

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 15

V> Tensão de partida da unidade de
tempo definido de sobretensão
Tensão a partir da qual o rele
entra na região ativa de
temporização.
TV> Tempo de atuação unidade de tempo
definido de sobretensão
Tempo fixo de atuação para
sobre tensão.
V< Tensão de partida da unidade de
tempo definido de sub tensão
Tensão a abaixo da qual o rele
entra na região ativa de
temporização.
TV< Tempo de atuação unidade de tempo
definido de sub tensão
Tempo fixo de atuação para
subtensão.
TX/B K bits por segundo Velocidade a comunicação serial.
RX/E Endereço serial Único pra cada rele.
74/S Stop bits Numero de stop bits.
79V Tempo de rearme automático Tempo de espera após
normalizado um defeito de
tensão para liberar um pulso de
rearme.

Procedimento de parametrização:
Para o processo de parametrização é necessário remover a tampa de policarbonato e
verificar se a chave CH1-2 está em ON.
Para iniciar a parametrização aperte a tecla enter OK e aguarde o indicador de fase
mudar para fase B.
Pressione a tecla parâmetro , o indicador de grandeza exibida o valor da relação
de T.C. e acenderá o led TC.
Utilize a tecla incremento e a tecla decremento para ajustar o valor exibido
para o valor desejado. Para os parâmetros IPF,IPN,IdefF,IdefN,TdefF,TdefN,InstF e
InstN ao pressionar simultaneamente a tecla incremento e a tecla reset R o valor
será ajustado para o máximo e pressionar simultaneamente a tecla decremento e a
tecla reset R o valor será ajustado para o mínimo instantaneamente. Se desejar
validar o valor e memoriza-lo pressione a tecla enter OK.
Caso deseje descartar o ajuste sem alterar o valor memorizado pressione a tecla
parâmetro . Repita o processo para os demais parâmetros do rele.

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 16

Verificação da parametrização do rele:
O processo de verificação da parametrização pode ser realizado com ou sem a tampa
de policarbonato e independente da posição da chave CH1-2 estar em ON.
Para iniciar a verificação da parametrização aperte a tecla enter OK e aguarde o
indicador de fase mudar para fase B.
Pressione a tecla parâmetro , o indicador de grandeza exibirá o valor da relação de
T.C. e acenderá o led TC.
Não utilize a tecla incremento , a tecla decremento e a tecla enter OK.
Repita o processo para os demais parâmetros do rele.
Indicação de tipo de atuação / defeito
Quando ocorrer uma atuação do rele de proteção um dos leds trip irá acender
indicando a fase faltosa e se a falta é de corrente ou tensão.
Os leds ind são:
trip IA = Falta de sobre corrente na fase A.
trip IB = Falta de sobre corrente na fase B
trip IC = Falta de sobre corrente na fase C
trip ID = Falta de sobre corrente no neutro
trip VA = falta de sub ou sobre tensão entre as fases VA e VB .
trip VB = falta de sub ou sobre tensão entre as fases VB e VC .
trip VC = falta de sub ou sobre tensão entre as fases VC e VA .
Juntamente com os indicadores trip IA, trip IB, trip IC e trip ID acenderão os leds C,
Tdef e Inst indicando a região da curva de sobrecorrente que provocou o
desligamento.
Juntamente com os indicadores trip VA, trip VB e trip VC acenderão os leds V> e V<
indicando o tipo de falta de tensão.
Numa falta de erro de sequência acenderá o led 47.
Para resetar a indicação de falta deve ser pressionada a tecla de reset R.
Alternativamente pode se aplicar um pulso na binária IB3, dependendo da
configuração das binárias.

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 17



Vista Traseira







Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 18



Etiqueta esquerda

Etiqueta direita

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 19


Painel Frontal


A - display para medição e parametrização

B - Leds indicadores de fase

C - Leds indicador de K Amperes ou Volts

D - leds indicadores de falta

E - leds para parametrização das proteções
de corrente

F - Leds de parametrização da serial e falha
de B.A.

G - Leds indicadores de rearme e bloqueio

H - Leds de parametrização de T.C. e T.P.

I - Leds para parametrização das proteções
de tensões

J - Teclado pata parametrização e
verificação.









Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 20


Teclado
Tecla incremento – Fora da parametrização é utilizada para acessar os registros de
corrente máxima. Na parametrização incrementar o valor sob ajuste. Esta tecla é
bloqueada pela chave CH1-2. Para os parâmetros Idef, Tdef e Inst ao ser acionado
juntamente com R força o valor máximo do ajuste.
Tecla enter OK – Fora do ajuste de parâmetro retorna ao modo Scan do indicador de
grandezas. No ajuste do parâmetro, aceita o ajuste e retorna ao modo indicador de
grandeza. Esta tecla é bloqueada pela chave CH1-2.
Tecla decremento – Fora da parametrização é utilizada para pular e fixar a exibição
de uma grandeza no display parando o modo Scan. Na parametrização decrementa o
valor sob ajuste. Esta tecla é bloqueada pela chave CH1-2. Para os parâmetros Idef, def
e Inst ao ser acionado juntamente com R força o valor mínimo do ajuste.

Tecla reset R – Reseta as bandeirolas, os registros de corrente máxima e o Rele de
bloqueio.
Tecla parâmetro – Seleciona um parâmetro a ser ajustado. Se um parâmetro
estiver sendo ajustado e a tecla parâmetro for pressionada o ajuste é
desprezado e o próximo parâmetro será selecionado. Se pressionarmos a tecla
parâmetro sucessivamente sem pressionarmos as teclas decremento e/ou
incremento só será feita a consulta aos parâmetros de proteção. Esta tecla é
bloqueada fisicamente pela tampa de policarbonato quando instalada.
Tecla teste – Teste dos LEDs e dos displays. Ao ser pressionada por
aproximadamente 5s, acende todos os LEDs e displays até que seja solta, não tem
influência nas proteções.


Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 21

ComunicaçãoSerial
Juntamente com o rele é distribuído o software para parametrização do rele.
Este software acessa o relé através de um adaptador USB/RS485.
Neste software podem ser encontradas uma área comum e acessadas 4 abas para
parametrização do rele.

Aba Proteção de corrente
Possibilita a parametrização da proteção de sobrecorrente de fase e neutro, a
verificação gráfica das proteções e a verificação básica dos ajustes.

O botão ‘plotar curvas’ plota as curvas para verificação visual da coerência entre os ajustes das
proteções, caso os campos ‘Verificação’ estejam preenchidos, estes valores também serão
verificados.
No quadro ‘Comentários’ serão dadas orientações sobre possíveis erros de ajuste do rele.




Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 22

Aba Proteção de tensão
Possibilita a parametrização da proteção de sobre e subtensão, a verificação gráfica
das proteções e a verificação básica dos ajustes.


O botão ‘plotar curvas’ plota as curvas para verificação visual da coerência entre os ajustes das
proteções, caso o campo ‘Verificação’ esteja preenchido este valor também será verificado.
No quadro ‘Comentários’ serão dadas orientações sobre possíveis erros de ajuste do rele.











Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 23

Aba Proteção comunicação
Possibilita a parametrização da comunicação serial.



Aba Proteção medições
Possibilita a leitura em tempo real das grandezas medidas no rele e verificação das
atuações das proteções.



Tabela de Parâmetros e faixas e ajuste
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 24


Parâmetro Função Mínimo Máximo Multiplicador
TC Relação dos T.C. 1 250 -
IP F Partida da curva de fase 0,03A 16A TC
C F Curva de fase NI-MI-EI-LNG-IT-I2T-
103-106-1111-112-
113-115-116-118-119-
120-131-132-133-134-
135-137-138-139-140-
151-162-163-164-165-
200-201-202
- -
DT F Dial de tempo de fase 0,09 2,00 -
Idef F Partida do tempo
definido de fase
OFF, 0,03A 100A TC
Tdef F Tempo definido de fase 0,09s 240s -
Inst F Instantâneo de fase 0,03A 100A TC
IP N Partida da curva de
Neutro
OFF , 0,03A 16A TC
C N Curva de neutro NI-MI-EI-LNG-IT-I2T-
103-106-1111-112-
113-115-116-118-119-
120-131-132-133-134-
135-137-138-139-140-
151-162-163-164-165-
200-201-202
- -
DT N Dial de tempo de neutro 0,09 2,00 -
Idef N Partida do tempo
definido de neutro
OFF , 0,03A 100A TC
Tdev N Tempo definido de neutro 0,09s 240s
Inst N Instantâneo de neutro 0,03ª 100S TC
TP Relação dos T.P. 1 999 -
V> Partida de sobretenção OFF , 10,0V 300V TP
TV> Tempo de sobretensão 0,09s 240s -
V< Partida de subtensão OFF , 31V 300V TP
TV< Tempo de subtensão 0,09s 240s -
TX/B Velocidade da serial 1.2-2.4-4.8-9.6-14.4-
19.2-28.8-
- -
RX/E Endereção da serial 1 247
74/S Numero de stop bits 1 2
79V Tempo para rearme
automático
1,00s 240s


Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 25

Fixação do rele ao painel



Localize às duas
presilhas


Localize os furos de
fixação das presilhas


Os dentes das presilhas
encaixam nos furos da
caixa do rele


Após o rele ser
encaixado no painel
encaixe a presilha
superior nos furos e
aperte manualmente


Repita o procedimento
para a presilha inferior


Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 26

Rasgo do painel para instalação do rele






Dimensional

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 27








Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 28

Especificações

Entradas de corrente de fase
Numero 3
Ligação Estrela aterrada
Impedância de Fase
Impedância de Neutro
< 6 mΩ
< 7.5 mΩ
Isolação 2KV
Capacidade 10 A contínuos / 300A 0,1s
Entradas de corrente de neutro
Neutro residual composto internamente
Entradas de tensão
Numero 3
Ligação Estrela
Impedância 68 KΩ
Capacidade 250Vca contínuo
Entradas de Bloqueio
Numero 3
Ligação Ponto comum
Impedância 47KΩ
Capacidade 220Vca contínuo
Saídas de Reles
Numero 3
Tipo N.A.
Isolação 2 KV
Capacidade 5A contínuo
Alimentação auxiliar
Faixa de tensão 70 a 250 VCA / 70 a 350 VCC
Consumo < 2VA
Comunicação serial
Tipo Serial assíncrona
Padrão Elétrico RS485
Protocolo MOD-BUS RTU
Exatidão
Medição de corrente 2.5% (1A a 90A)
Medição de tensão 2,5% (20V a 240 V)
Temporização 2,5% +/- 30 ms (tempo definido)
 6,5% +/- 30 ms (tempo inverso para múltiplos de IP entre 1,5 a 5)
 3,8% +/- 30 ms (tempo inverso para múltiplos de IP entre 5 a 10)
 2,5% +/- 30 ms (tempo inverso para múltiplos de IP acima de 10)

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 29



Cerificações

Isolação IEC 60255-5-2000
Transientes Elétricos Rápidos IEC61000-4-4 e 61000-4-5
Impulso de tensão 5KV IEC 60255-5:2000
Rigidez Dielétrica 2KV 60s IEC 60255-5:2000
Resistência de isolação 500Vcc IEC 60255-5:2000
Imunidade Descarga eletrostática
8KV
IEC 61000-4-2:2000
Imunidade a interferência em RF
Radiada 80MHZ a 2,15 GHZ 10V/m
IEC 61000-4-3:2010
Imunidade a transiente elétrico
rápido 2KV
IEC 61000-4-4:2012
Imunidade a surto de tensão 2KV IEC 61000-4-5:2005
Imunidade a interferência em RF
conduzida 10Vrms
IEC 61000-4-6:2008
Imunidade a transientes elétricos de
1MHZ 2,5KV
IEC 61000-4-18:2006







Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 30






Exemplo de aplicação:
Proteção de corrente

Proteção de corrente e tensão
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 31




Exemplo de aplicação:
Proteção de corrente, tensão com rearme e supervisão de bobina.

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 32

Proteção de corrente, tensão com rearme e supervisão de bobina C/ 3 TP

Curva de tempo dependente NI

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 33




𝒕 =
𝟎, 𝟏𝟒 𝒙 𝑫𝑻
𝑴𝟎,𝟎𝟐 − 𝟏
 𝑴 =
𝑰
𝑰𝑷




Curva de tempo dependente MI
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 34





𝒕 =
𝟏𝟑, 𝟓 𝒙 𝑫𝑻
𝑴 − 𝟏
 𝑴 =
𝑰
𝑰𝑷




Curva de tempo dependente EI
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 35





𝒕 =
𝟖𝟎 𝒙 𝑫𝑻
𝑴𝟐 − 𝟏
 𝑴 =
𝑰
𝑰𝑷




Curva de tempo dependente LNG
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 36





𝒕 =
𝟖𝟎 𝒙 𝑫𝑻
𝑴 − 𝟏
 𝑴 =
𝑰
𝑰𝑷




Curva de tempo dependente IT
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 37





𝒕 =
𝟔𝟎 𝒙 𝑫𝑻
𝑴
 𝑴 =
𝑰
𝑰𝑷




Curva de tempo dependente I2T
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 38






𝒕 =
𝟓𝟒𝟎 𝒙 𝑫𝑻
𝑴𝟐
 𝑴 =
𝑰
𝑰𝑷



Manual deoperação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 39

Curva de tempo dependente para coordenação
com religadores

 103 106 111 112 113
𝑡 = (
K
𝑀𝛼 − 1
+ 𝐶) 𝑥 𝐷𝑇

M =
I
IP

K 2 4,5 5 9 16
α 2,5 2,3 1,5 2 2,3
C 0,015 0,012 0 0,02 0,018

Obs. Gráficos plotados para DT = 1

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 40

Curva de tempo dependente para coordenação
com religadores

 115 116 118 119 120
𝑡 = (
K
𝑀𝛼 − 1
+ 𝐶) 𝑥 𝐷𝑇

M =
I
IP

K 60 20 25 20 30
α 3,1 2 2,2 2 2
C 0,01 0 0,015 0,45 0,09

Obs. Gráficos plotados para DT = 1
Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 41

Curva de tempo dependente para coordenação
com religadores

 131 132 133 134 135
𝑡 = (
K
𝑀𝛼 − 1
+ 𝐶) 𝑥 𝐷𝑇

M =
I
IP

K 0,65 60 43 50 30
Α 0,1 2,2 2 2,3 1,7
C 0,38 0,01 0,04 0,4 0,5

Obs. Gráficos plotados para DT = 1

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 42

Curva de tempo dependente para coordenação
com religadores

 137 138 139 140 141
𝑡 = (
K
𝑀𝛼 − 1
+ 𝐶) 𝑥 𝐷𝑇

M =
I
IP

K 40 42 40 80 0,05
α 1,5 1,5 1,8 2 0,01
C 0,1 0 0 1 10

Obs. Gráficos plotados para DT = 1

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 43

Curva de tempo dependente para coordenação
com religadores

 151 162 163 164 165
𝑡 = (
K
𝑀𝛼 − 1
+ 𝐶) 𝑥 𝐷𝑇

M =
I
IP

K 180 80 20 250 800
α 2,5 2,2 2 2,6 3,1
C 0,45 0,02 0,01 0,02 0,04

Obs. Gráficos plotados para DT = 1

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 44

Curva de tempo dependente para coordenação
com religadores

 200 201 202
𝑡 = (
K
𝑀𝛼 − 1
+ 𝐶) 𝑥 𝐷𝑇

M =
I
IP

K 100 800 300
α 1,5 2,5 2
C 0,25 0,5 0,02

Obs. Gráficos plotados para DT = 1

Manual de operação REMP 100


Inteligência em Proteção LTDA – AV. Álvaro Ramos, 1810 – Fone: (11)2667-6575 45


Termo de garantia
A Inteligência em Proteção (INTELPROT) oferece garantia de fabricação para seus produtos
por um período de 24 meses contados a partir da data de emissão da nota fiscal de fatura de
fábrica e desde que satisfeitos os requisitos abaixo:

Utilizar o produto dentro das especificações estabelecidas no manual de operação;

Evitar a aplicação de sobretensão na entrada de sinal do produto (termoresistência,
comunicação serial, bloqueios, tensão ou corrente);

Não expor o produto a condições mais severas que aquelas definidas como limites no manual
de operação;

Adequar às condições de armazenamento do produto;

Não armazenar o produto por tempo de estocagem superior a seis meses sem utilização;

Não violar os lacres do produto, sob pena de perda automática da garantia;

Não remover etiquetas de identificação do número de série do produto;

Não submeter os produtos a choques mecânicos;

A garantia será válida somente com a análise do produto realizada pela Assistência Técnica
autorizada da Inteligência em Proteção (INTELPROT);

A garantia restringe-se a substituição de componentes defeituosos e não a troca do aparelho
por um novo;

A garantia não abrange danos eventualmente ocasionados ao equipamento ao qual estiver
ligado o produto, bem como eventuais danos pessoais ou lucro cessante;

Excluem-se deste termo os seguintes componentes: relés, varistores e fusíveis;

Os componentes objetos de restrições serão substituídos em garantia desde que comprovado
defeito do componente ou erro de fabricação;

A constatação será realizada por técnico habilitado pela organização;

A garantia será sempre posto fábrica da Inteligência em Proteção (INTELPROT);

No caso de envio do produto para a Inteligência em Proteção (INTELPROT) o custo do frete é
responsabilidade do cliente.

A garantia não cobre modificações de software ou hardware que visem alteração de
características do produto. Estas alterações, quando possíveis, deverão ser precedidas de
negociação prévia de custos e prazos de execução do serviço de atualização do produto;

O conserto do produto na Inteligência em Proteção (INTELPROT) durante o período de
garantia não prorrogará o prazo de garantia original.
