2016
SGS-0407 Mecânica dos Solos 1

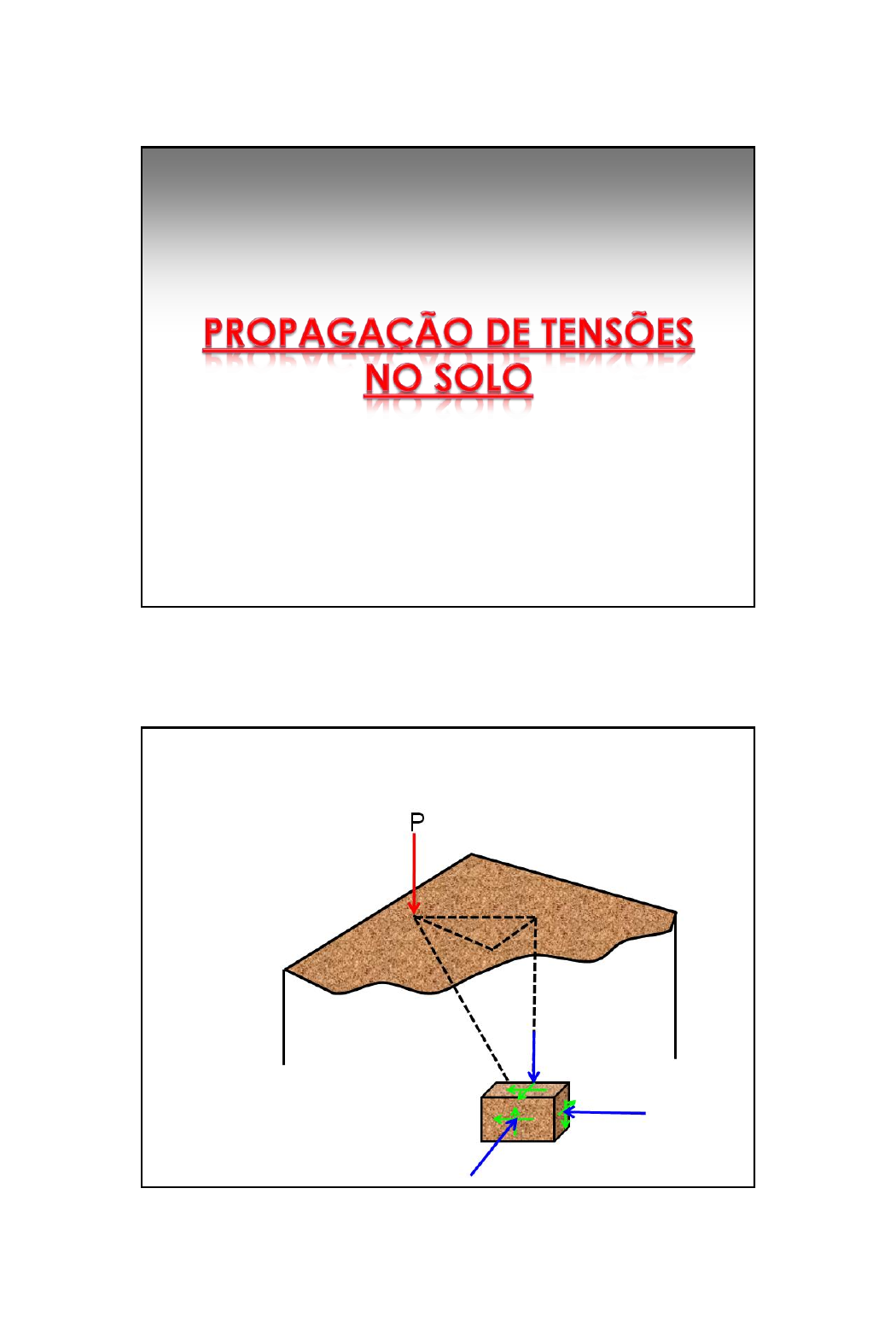

Acréscimo de tensões no solo
2
Acréscimo de tensões no solo
Acréscimo de tensões no solo
3
Propagação de tensões no solo
 Apesar de suas limitações, é usual utilizar soluções da
Teoria da Elasticidade na determinação de esforços no
interior de massas de solo, devido a carregamentos
externos.
 A seguir, são apresentadas algumas destas soluções,
sem se preocupar com o seu desenvolvimento
matemático. Todas soluções assumem que o maciço é
semi-infinito, homogêneo, isotrópico e que a relação
tensão deformação é linear (validade da Lei de Hooke).

Distribuição de tensões nos solos
4
Distribuição de tensões nos solos
Propagação de tensões no solo
Carga concentrada - Solução de Boussinesq (1885)
 Esta solução permite determinar as tensões devido a uma
carga pontual aplicada na superfície do terreno.
5
Propagação de tensões no solo
Carga concentrada - Solução de Boussinesq (1885)
Propagação de tensões no solo
Distribuição de sz
Carga concentrada - Solução de Boussinesq (1885)
6
Propagação de tensões no solo
Carga aplicada ao longo de uma linha horizontal
 Esta solução permite determinar as tensões devido a uma
carga linear aplicada na superfície do terreno.
Propagação de tensões no solo
Carga uniforme aplicada numa faixa contínua

7
Propagação de tensões no solo
 A figura abaixo mostra as curvas de isovalores das
tensões verticais na vizinhanças da faixa carregada.
 A área limitada pela curva de isovalor correspondente a
0.2q é denominada bulbo de tensões ou bulbo de pressões.
Propagação de tensões no solo
Carga uniforme aplicada numa área retangular
 Esta solução fornece a tensão vertical numa profundidade
z sob um canto de uma placa retangular, de dimensões mz
e nz, suportando uma carga uniforme q.

m = a/z
n = b/z
Dsz = pIs
8
Propagação de tensões no solo



 A solução pode ser escrita
na forma sz = qIs , sendo que
os valores de Is são
fornecidos pelo ábaco devido
a Fadum.
Carga uniforme aplicada
numa área retangular
Propagação de tensões no solo
Carga uniforme aplicada numa área retangular
 A solução para um ponto sob um ponto qualquer no interior da placa:









 Através de superposições, qualquer área baseada em retângulos
poder ser considerada, permitindo a determinação da tensão vertical
em qualquer ponto sob a área considerada ou sob a área externa.

9
Propagação de tensões no solo
 Carga uniforme aplicada
numa área retangular
 Curvas de isovalores de tensões
verticais, nas vizinhanças de
uma área quadrada estão
mostradas na figura abaixo:
Propagação de tensões no solo
Carga variando linearmente aplicada numa faixa contínua

10
Propagação de tensões no solo
 Carga uniforme atuando numa área circular
 A tensão vertical, numa profundidade z sob o centro de
uma área circular de diâmetro D=2R, onde atua uma carga
uniforme q, é dada por:
Propagação de tensões no solo
 Carga uniforme atuando numa área circular
 As tensões radial e circunferencial sob o centro da área
circular têm o mesmo valor, e são dadas por:


11
 Uma carga de 1500 kN é suportada por uma sapata quadrada
com 2 m de lado. Esta fundação está assentada próxima à
superfície de uma massa de solo. Determinar a tensão vertical
em um ponto situado a 5 m abaixo do centro da fundação para
os seguintes casos:
 a) admitindo que a carga esteja distribuída uniformemente sobre a
fundação;
 b) admitindo que a carga esteja atuando como uma carga
concentrada aplicada no centro da fundação;
EXERCÍCIO 1
 a) admitindo que a
carga esteja distribuída
uniformemente sobre a
fundação;
EXERCÍCIO 1
12
EXERCÍCIO 1
 b) admitindo que a
carga esteja atuando
como uma carga
concentrada aplicada
no centro da fundação;
EXERCÍCIO 1
13
EXERCÍCIO 1
 Uma sapata corrida com 2 m de largura, que está assentada
sobre um depósito de areia, suporta uma carga uniforme de 250
kN/m². O lençol freático está na superfície. O peso específico
saturado da areia é 20 kN/m³ e K0 = 0.40. Determinar as tensões
efetivas vertical e horizontal em um ponto situado 3 m abaixo do
centro da sapata antes e depois da aplicação da carga.
EXERCÍCIO 2
14
EXERCÍCIO 2
EXERCÍCIO 2
