Aula 3 – Estática II

ESTABILIDADE





24


Aula 3: Estática II

As cargas atuantes nas estruturas são definidas em dois tipos, concentrada, ou seja, aplicada
em um único ponto, esse tipo de carga pode ser uma força ou uma rotação (carga momento)
ou distribuída, composta por um número infinito de forças concentradas ou rotações.

1. Carregamentos

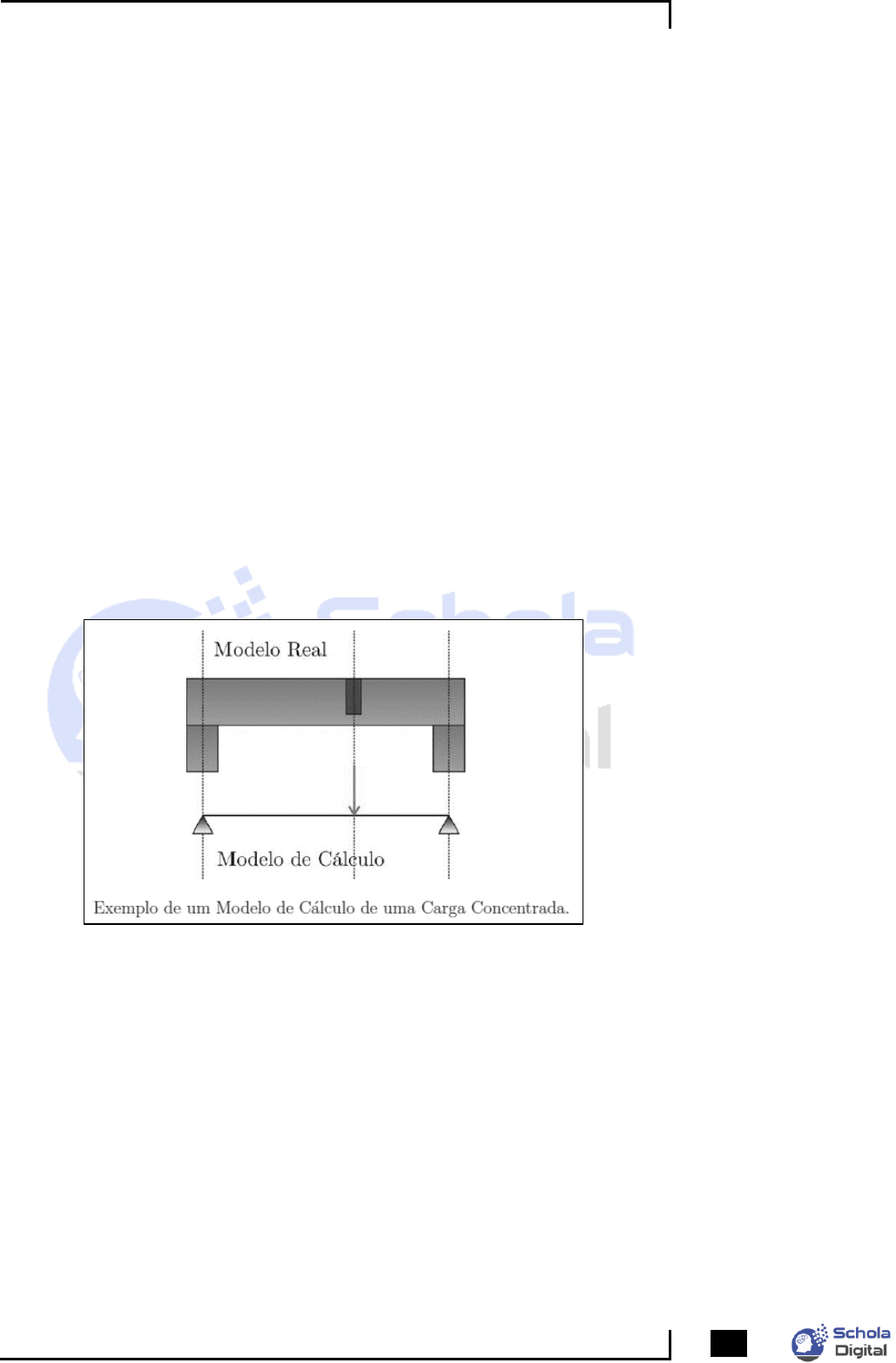

Suponha a viga mostrada na Figura, onde tem-se uma segunda viga apoiada na
mesma. Abaixo encontra-se o modelo de cálculo dessa estrutura, onde substitui-se o peso
da viga apoiada por uma carga concentrada no eixo de apoio da viga. Lembra-se que nesse
modelo não se contabilizou o peso da viga principal biapoiada.

Suponha agora a estrutura mostrada na figura seguinte, onde além de uma viga
apoiada, a estrutura serve de suporte para uma parede. Nesse caso, uma carga apoiada não
se adéqua para o modelo de cálculo do sistema, e sim uma série de cargas representativas.
Sabemos manipular vetores, as operações básicas e decomposição vetorial, a pergunta
é: como trabalharemos com um número infinito de vetores, como mostrado na Figura? É
muito simples, iremos converter essas cargas distribuídas em um único vetor representativo
aplicado no centro de gravidade do carregamento.
Aula 3 – Estática II

UNIDADE 1 – ANÁLISE ESTRUTURAL





25



Centro de Gravidade: é um ponto em torno do qual o peso do corpo está igualmente
distribuído em todas as direções. O centro de gravidade de um corpo coincide com seu
centro de massa quando a aceleração da gravidade tiver o mesmo valor em toda extensão
do corpo. Isso significa que corpos com dimensão pequena comparada à Terra, como têm o
mesmo valor de aceleração da gravidade para todas as diferentes partes do corpo, seu
centro de gravidade coincide com seu centro de massa.
Centro de Massa: um corpo extenso ou de um sistema de partículas é uma idealização
utilizada em Física para reduzir o problema da ação de forças externas sobre este corpo ou
sistema de partículas. A ideia é tentar reduzi-los a uma partícula de massa igual à massa
total do corpo extenso ou do sistema de partículas, posicionada justamente no centro de
massa.
Abaixo encontram-se com os principais centros de gravidades.
1.1. Retângulo
Um retângulo é um paralelogramo cujos lados formam ângulos retos entre si e que,
por isso, possui dois pares de lados de mesma medida. Para figura geométrica retângulo, o
centro de gravidade onde o corpo se equilibrará estará nas coordenadas Xg e Yg:
Xg = b/2; Yg = h/2
Aula 3 – Estática II

ESTABILIDADE





26



1.2. Quadrado
Um quadrado é um quadrilátero (polígono de 4 lados) com tamanhos iguais. Para
figura geométrica quadrado, o centro de gravidade onde o corpo se equilibrará estará nas
coordenadas Xg e Yg :
Xg = L/2; Yg = L/2

1.3. Triângulo
Um triângulo é a figura geométrica que ocupa o espaço interno limitado por três linhas
retas que concorrem, duas a duas, em três pontos diferentes formando três lados e três
ângulos internos que somam 180o. Para figura geométrica triângulo, o centro de gravidade
onde o corpo se equilibrará estará nas coordenadas Xg e Yg:
Xg = b/3; Yg = 2h/3
Aula 3 – Estática II

UNIDADE 1 – ANÁLISE ESTRUTURAL





27



Exemplo: Problema de Conversão de Carga Distribuída em Concentrada.

Como o carregamento é um retângulo de base 5m e altura 15N /m, podemos calcular
o centro de gravidade da figura. Nota-se que só se precisa calcular o eixo “X”.
Xg = b/2 = 5/2 = 2,5 m
Convertendo em força:
F = 15 . 5
F = 75 N/m

Exemplo: Problema de Conversão de Carga Distribuída em Concentrada.
No caso abaixo tem-se dois problemas distintos, onde pode-se dividir a figura em duas,
sendo um retângulo e um triângulo, e a partir daí, começar a trabalhar:
Aula 3 – Estática II

ESTABILIDADE





28



1º Passo: Achar o centro de gravidade para o retângulo de base 9 m e altura 10 N/m:
Xg =
b
2
=
9
2
= 4,5 m
Convertendo em força:
V2 = 10 . 9 = 90 N
2ª Passo: Achar o centro de gravidade para o triângulo de base 9m e altura 15 N/m (25
N/m – 10 N/m):
Xg =
b
3
=
9
3
= 3 m
Convertendo em força:
V1 =
15 . 9
2
= 67,5 N
Por fim tem-se os carregamentos distribuídos convertidos em cargas pontuais, como
mostrado na figura:

Aula 3 – Estática II

UNIDADE 1 – ANÁLISE ESTRUTURAL





29


Sempre que houver figuras não conhecidas, as mesmas podem ser subdividi-las em
figuras conhecidas como retângulos, triângulos e quadrados etc.
Quando não é possível utilizar essa técnica, a mecânica disponibiliza outros métodos
para encontrar o centro de gravidade de figuras complexas, o que não é o objetivo principal
dessa aula.
2. Tipos de Estruturas de Apoio
As estruturas de engenharia podem ser classificadas em relação aos graus de liberdade
em que ela está executada. Quanto mais rígida for a estrutura maior será o impedimento ao
movimento. Em engenharia existem seis graus de liberdade, sendo três translações, nas
direções X, Y e Z, e três rotações, nas direções RX, RY e RZ. A Figura mostra os tipos de
estruturas segundo os graus de liberdade impedidos, são elas:

2.1. Estruturas Hipostáticas
Onde as equações da estática são superiores aos números de incógnitas do problema,
ou seja, nas estruturas hipostática os apoios são em menor número que o necessário para
restringir todos os movimentos possíveis da estrutura. As características desse tipo de
estrutura é a instabilidade constante: balanço, gangorra, etc.
Aula 3 – Estática II

ESTABILIDADE





30



2.2. Estruturas Isostáticas
As estruturas isostáticas, o número de equações é exatamente igual ao número de
incógnitas, ou seja, bastam as equações fundamentais da estática para determinar as suas
reações de apoio. Esse tipo de estrutura é bastante utilizado na engenharia, e será bastante
utilizada na disciplina.

2.3. Estruturas Hiperestáticas
As estruturas hiperestáticas, o número de equações é menor que o número de
incógnitas, nesse caso não se consegue resolver o problema apenas com as equações
clássicas da estática, necessitando do uso de outras equações.


Aula 3 – Estática II

UNIDADE 1 – ANÁLISE ESTRUTURAL





31


3. Reações de Apoio
As reações de apoio, são os graus de liberdade travados do sistema, como dito
anteriormente uma estrutura isostática possui 3 reações de apoio, uma estrutura
hiperestática mais de 3 e uma estrutura hipostática menos de 3. A Figura abaixo mostra a
simbologia, o tipo e as reações a serem travadas. Em relação ao tipo, as reações podem ser
classificadas como do primeiro, segundo e terceiro gêneros.

Exemplo: Calcular as reações de apoio para a estrutura da figura abaixo.

Como observado na figura o lado esquerdo possui um apoio do primeiro gênero
enquanto o apoio esquerdo é um apoio do segundo gênero.


Aula 3 – Estática II

ESTABILIDADE





32


∑ Fx = 0
Rxa = 0
∑ Fy = 0
Rya + Ryb – (15 . 5) = 0
Rya + Ryb = 75 N
∑ Ma = 0
(- Ryb . 5) + (75 . 5/2) = 0
Ryb = 37,5 N
Rya + Ryb = 75
Rya + 37,5 = 75
Rya = 37,5 N
Este exemplo será retomado nas próximas aulas caso o aluno ainda esteja com
dúvidas. Nela, serão ensinados os passo-a-passo da resolução deste tipo de problema.






Baseado e adaptado dem
Mário Nalon de Queiroz.
