MANUAL TÉCNICO


COMPRESSOR
MODELO: C - 71 PLUS





















Dezembro/2014
Revisão. 00
 - 2 -
ÍNDICE
1 - IDENTIFICAÇÃO ........................................................................................................................................ - 3 -
1.1 - NOME E MODELO ................................................................................................................................ - 3 -
1.2 - DESCRIÇÕES DO PRODUTO ............................................................................................................. - 3 -
1.3 - PRINCÍPIOS FÍSICOS .......................................................................................................................... - 3 -
1.4 - INDICAÇÃO , FINALIDADE OU USO A QUE SE DESTINA O PRODUTO ........................................... - 4 -
2 - ESPECIFICAÇÕES TÉCNICAS ................................................................................................................. - 4 -
2.1 - SIMBOLOGIA UTILIZADA NO EQUIPAMENTO .................................................................................. - 4 -
3 - SEGURANÇA E EFICÁCIA DO PRODUTO .............................................................................................. - 5 -
4 - PARTES E ACESSÓRIOS ACOMPANHANTES ...................................................................................... - 8 -
4.1 - MICRO FILTRO (CÓD. 005130-00-0004) ............................................................................................. - 8 -
5 - OPCIONAIS, ACESSÓRIOS E MATERIAL DE CONSUMO ..................................................................... - 9 -
5.1 – NEBULIZADOR (CÓD. 005010-00-0014) ............................................................................................ - 9 -
5.2 - MICRO - NEBULIZADOR...................................................................................................................... - 9 -
5.3 - MÁSCARA INFANTIL (CÓD. 002650-01-0437) .................................................................................. - 10 -
5.4 - MÁSCARA ADULTO (CÓD. 002650-01-0414) ................................................................................... - 10 -
5.5 - TOMADA DUPLA (CÓD. 002650-01-0384) ........................................................................................ - 10 -
5.6 - TOMADA QUÁDRUPLA (CÓD. 002650-01-0382) .............................................................................. - 11 -
5.7 – FLUXÔMETRO (CÓD. 002650-01-0056)........................................................................................... - 11 -
5.8 – MANÔMETRO (CÓD. 002650-01-0104) ............................................................................................ - 11 -
5.9 - REGISTRO PARA AJUSTE DO FLUXO ............................................................................................. - 12 -
5.10 - SUPORTE DUPLO ........................................................................................................................... - 12 -
5.11 – SUPORTE QUÁDRUPLO ................................................................................................................ - 12 -
5.12 - SUPORTE DO COMPRESSOR ....................................................................................................... - 13 -
5.13 - SUPORTE STANDARD .................................................................................................................... - 13 -
5.14 - MICRO FILTRO (CÓD. 005130-00-0004) ......................................................................................... - 14 -
6 - CONDIÇÕES ESPECIAIS DE ARMAZENAMENTO, CONSERVAÇÃO E/OU MANIPULAÇÃO DO
PRODUTO: .................................................................................................................................................... - 14 -
6.1 - ANTES DA INSTALAÇÃO: ................................................................................................................. - 14 -
6.2 - APÓS A INSTALAÇÃO: ...................................................................................................................... - 15 -
7 - ADVERTÊNCIA E/OU PRECAUÇÕES A SEREM ADOTADAS............................................................. - 15 -
8 - INSTALAÇÃO DO EQUIPAMENTO ...................................................................................................... - 16 -
8.1 - DESEMBALAGEM ........................................................................................................................ - 16 -
8.2 - CHECAGEM PRELIMINAR .......................................................................................................... - 16 -
8.3 - MONTAGEM DO EQUIPAMENTO ............................................................................................... - 16 -
8.4 - MONTAGEM DO COMPRESSOR COM SUPORTE.................................................................... - 17 -
8.5 - MONTAGEM DO COMPRESSOR COM SUPORTE STANDARD ............................................... - 18 -
9 - RELATÓRIO DE INSTAÇÃO ................................................................................................................... - 18 -
10 - LIGANDO O COMPRESSOR C71 - PLUS ............................................................................................ - 19 -
10.1 - DESLIGANDO O COMPRESSOR C71 - PLUS ................................................................................ - 20 -
11.1 - MANUTENÇÃO PREVENTIVA ......................................................................................................... - 20 -
11.2 - MANUTENÇÃO PERIÓDICA ............................................................................................................ - 21 -
11.2.1 - TROCA DOS FUSÍVEIS .......................................................................................................... - 21 -
11.2.2 - TROCA DO MICRO FILTRO ................................................................................................... - 22 -
11.3 - ABRINDO O COMPRESSOR ........................................................................................................... - 22 -
11.3.1 - TROCA DO CAPACITOR ........................................................................................................ - 23 -
11.3.2 - TROCA DA PLACA FONTE DE PROTEÇÃO ......................................................................... - 23 -
11.3.3 - TROCA DA PLACA SELEÇÃO AUTOMÁTICA DE TENSÃO ................................................. - 24 -
12 - LIMPEZA E ASSEPSIA ......................................................................................................................... - 24 -
12.1 – LIMPEZA ......................................................................................................................................... - 24 -
12.2 – ASSEPSIA ....................................................................................................................................... - 25 -
13 - SOLUÇÃO DE PROBLEMAS ................................................................................................................ - 25 -
14 - DESENHOS E RELAÇÃO DE PEÇAS .................................................................................................. - 25 -
15 - ESQUEMAS ELÉTRICOS ...................................................................................................................... - 25 -
16 - GARANTIA ............................................................................................................................................. - 26 -


 - 3 -
1 - IDENTIFICAÇÃO
1.1 - NOME E MODELO
Nome técnico: Compressor
Nome comercial: Compressor
Modelo comercial: C71 - PLUS

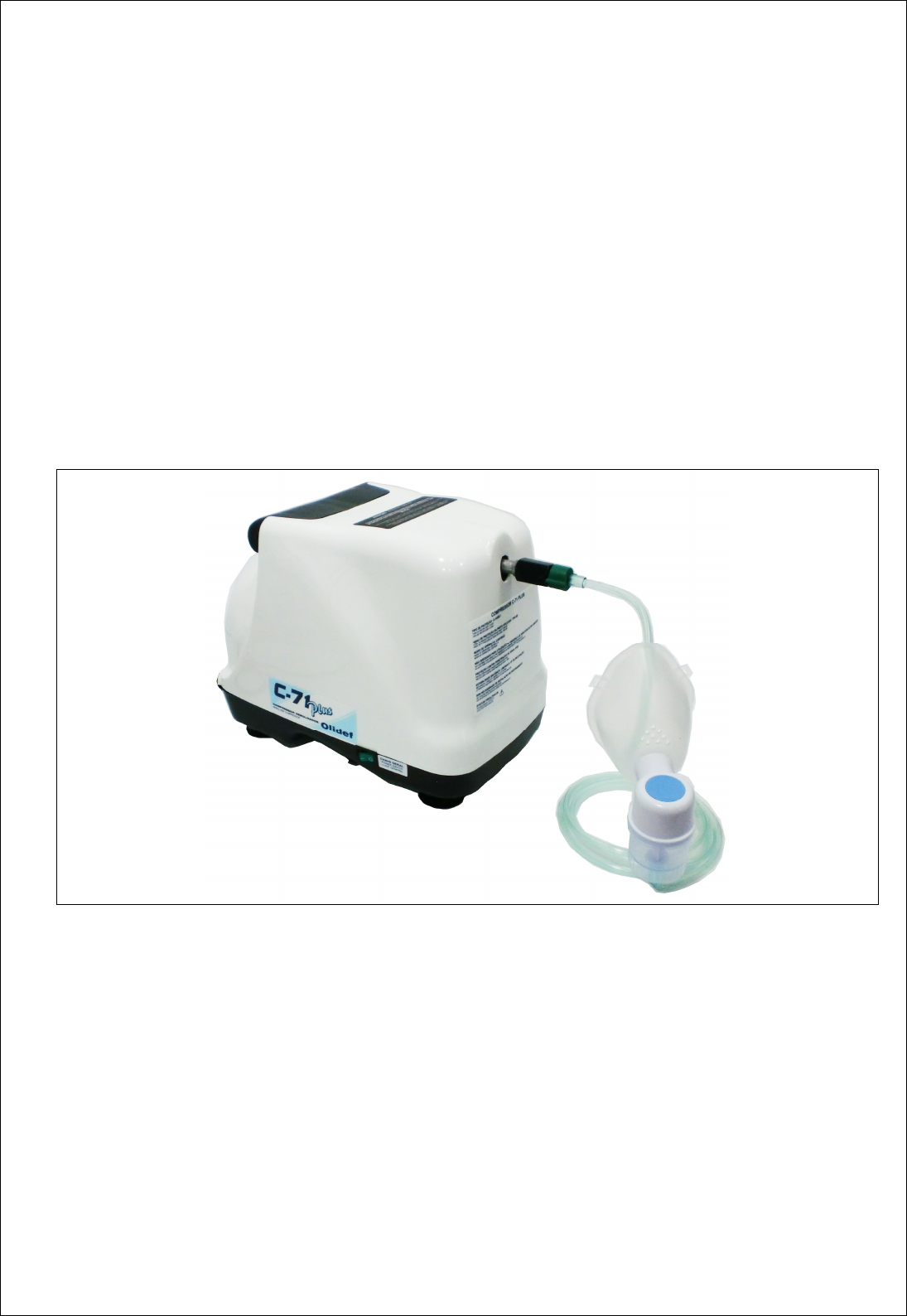

Figura 1 – Compressor C71 - PLUS
1.2 - DESCRIÇÕES DO PRODUTO
O Compressor C71- PLUS é um produto de avançada tecnologia no qual os fatores de qualidade, eficiência e
facilidadede manuseio se conjugam para proporcionar plena satisfação ao usuário e total segurança ao
paciente. Este produto foi desenvolvido e fabricado para nebulização nas tendas de oxigênio ou incubadoras
OLIDEF.
O Compressor - modelo C71 - PLUS é destinado à nebulização de líquido com a finalidade de inalação,
segundo prescrição médica. Utilizado em clinicas e similares.
O motor elétrico é silencioso, pois é revestido com um gabinete confeccionada em plástico de engenharia e
com pés antiderrapante de borracha com sistema de ventosas.
O ar comprimido é produzido por um diafragma, é isento de óleo não necessitando de lubrificante, eliminando
a possibilidade de fornecer ao paciente ou ao operador ar contaminado de óleo.
O Compressor pode ser fornecido com um registro que ajusta o fluxo de ar desejado, e também pode ser
equipado com um manômetro grande e de fácil leitura, para monitoração e ajuste do fluxo com duas escalas
de visualização, de 0 à 50 lbf/pol² e 0 à 3,5 kgf/cm².
As conexões são de plástico, as mangueiras atóxicas biocompatível (ISO 10993-1) e as máscaras de
plástico.
Os Compressores possuem suportes com pedestal com rodízios e travas, que facilitam o transporte,
manuseio e limpeza.
1.3 - PRINCÍPIOS FÍSICOS
O Compressor C71-PLUS produz ar comprimido através de sistema totalmente isento de óleo, com
acionamento de diafragma em neoprene ligado ao eixo do motor por biela e virabrequim. O cabeçote de
alumínio fundido, possui aletas que auxiliam a dissipar o calor gerado pelo equipamento.
O gabinete plástico do Compressor possui design prático, que facilita seu transporte e possui aberturas para
saída do calor.
O equipamento conta ainda, com uma ventoinha, ligada ao eixo do motor, que retira o ar aquecido do interior
do gabinete.
Para aumentar a segurança na utilização do equipamento, o motor possui um termostato de proteção, que
desliga automaticamente o Compressor em caso de superaquecimento.


 - 4 -
1.4 - INDICAÇÃO , FINALIDADE OU USO A QUE SE DESTINA O PRODUTO
Indicação: Hospitais, clinicas e similares como Compressor / nebulizador.
Finalidade: É destinado à nebulização de líquidos nas tendas de oxigênio ou incubadoras OLIDEF com a
finalidade de inalação, segundo prescrição médica, assim como para aerosol, através de acessórios
apropriados (opcionais).
2 - ESPECIFICAÇÕES TÉCNICAS
Nota:
- A Olidef conta com uma política de melhoria continua de seus produtos e se reserva ao direito de modificar
as especificações técnicas sem aviso prévio.

Classificação Segundo a ANVISA
Nome Técnico Compressor
Nome Comercial Compressor
Modelo Comercial C71 - PLUS
Classe de enquadramento Classe I
Registro ANVISA 10227180013
Responsável Técnico Clayton André dos Santos - CREA 5061591003/SP

Classificação e Características do Equipamento
Classe de Isolação Classe I
Parte Aplicada Tipo BF
Proteção Contra Penetração de Água Equipamento comum – IPX0
Modo de Operação Contínuo
Proteção Contra Atmosferas Explosivas Não adequado para utilização na presença de anestésicos inflamáveis
Estabilidade mecânica Limitada à 10°
Ruído (ambiente <45dBA) Inferior a 60 dBA
Obs. Classificação e características conforme normas NBR IEC 60601-1.

Especificações Elétricas
Alimentação
127V ±10%
220V ±10%
BIVOLT (127/220V) - Chave HH
BIVOLT (127/220V) - Seleção Automática
Tensão 127/220 V~ ±10%
Corrente (127 / 220 V) 3,5 A 1,6 A
Frequência de rede 60Hz
Fusíveis de Proteção (127 / 220 V) 4 A
Potencia de entrada 250W
Potência do motor 1/4 CV
Classe de Isolação do motor F

Especificações Mecânicas
Altura máxima 213mm
Largura 186mm
Profundidade 286mm
Peso 8 Kg
Peso Embalado 10kg
Fluxo de ar 0 à 70 Litros / min.
Compressão máxima 40lb / pol²
2.1 - SIMBOLOGIA UTILIZADA NO EQUIPAMENTO
Leia e entenda o significado desses símbolos antes de utilizar a Compressor C71 - PLUS.


Equipamento Desligado


Equipamento Ligado

 - 5 -

Atenção


Terminal de aterramento para Proteção


Parte aplicada tipo BF


Consulta aos Documentos Acompanhantes
3 - SEGURANÇA E EFICÁCIA DO PRODUTO
O Compressor C71 - PLUS é totalmente seguro, desde que as regras de segurança sejam seguidas e todas
as recomendações descritas neste Manual do Usuário.
O equipamento foi projetado e fabricado com materiais padrão (não tóxicos) de uso médico/hospitalar e que
permitem fácil assepsia. É prático e projetado para garantir total segurança,
Quando mantido (armazenado) e conservado conforme mencionado no item 2 - Condições especiais de
armazenamento, conservação e/ou manipulação do produto, deste manual, o equipamento não perderá ou
alterará sua característica física e dimensional.
O Compressor modelo: C71 - PLUS foi projetado, avaliado e cumpre as seguintes normas de segurança e de
desempenho:
NBR IEC 60601-1 IEC 61000-3-2 IEC 61000-4-4 IEC 61000-4-11
NBR IEC 60601-1-2 IEC 61000-3-3 IEC 61000-4-5 NBR ISO 14971:2010
NBR IEC 60601-1-6 IEC 61000-4-2 IEC 61000-4-6 CISPR 11
NBR IEC 60601-1-9 IEC 61000-4-3 IEC 61000-4-8


ATENÇÃO
- Equipamentos eletrico-médicos requerem precauções especiais relativas à EMC
(compatibilidade eletromagnética) e devem ser instalados e colocados em funcionamento de
acordo com as informações de EMC fornecidas nesse manual. Este Compressor não emite
interferência eletromagnética acima do nível compatível com sua categoria, e também apresenta
determinada imunidade a interferências eletromagnéticas ao seu redor. Normas gerais e ensaios
de compatibilidade eletromagnética para o Compressor foram aplicadas a este equipamento e
determinaram o ambiente e as precauções que devem ser tomadas para sua instalação e
posterior funcionamento, ver tabelas abaixo:


Diretrizes e Declaração do Fabricante – Emissão Eletromagnéticas
O modelo C71 - PLUS é destinado a ser utilizado nos ambientes eletromagnéticos especificados abaixo.O cliente ou o
usuário do modelo deve assegurar-se que a unidade seja utilizada em tal ambiente.
Ensaio de Emissão Conformidade Ambiente Eletromagnético – Guia
Emissão de Radiofrequência (RF)
ABNT NBR CISPR 11 Grupo 1
O Compressor C71 - PLUS utiliza energia de RF
apenas para suas funções internas. Portanto, suas
emissões de RF são muito baixas e provavelmente não
causarão qualquer interferência em equipamentos
eletrônicos nas proximidades.
Emissão de Radiofrequência (RF)
ABNT NBR CISPR 11 Classe B
O Compressor C71 - PLUS é apropriada para o uso em
todos os estabelecimentos que não sejam domicílios e
aqueles diretamente conectados à rede pública de
alimentação elétrica de baixa tensão que alimenta as
edificações utilizadas como domicílios.
Aviso: Este equipamento pode ser utilizados em
estabelecimentos residenciais e aqueles diretamente
conectados à rede pública de alimentação elétrica de
baixa tensão que alimenta as edificações utilizadas
como domicílios desde que seja manipulado por
profissionais da área da saúde e esteja ciente que este
equipamento pode causar radiointerferência ou
interromper operações de equipamentos nas
proximidades. Pode ser necessário realocação do
Compressor ou blindagem local.
Emissões de Harmônicos
IEC 61000-3-2 Classe B
Flutuações de Tensão / Emissões de
Flicker
IEC 61000-3-3
Classe B


 - 6 -
Distâncias de separação recomendadas entre os equipamentos de comunicação de RF portátil e móvel e o
Compressor C71 - PLUS
O Compressor é destinada para utilização em ambiente eletromagnético no qual perturbações de RF são controladas. O
cliente ou usuário do Compressor pode ajudar a prevenir interferência eletromagnética mantendo, uma distância mínima
entre os equipamentos de comunicação de RF (transmissores) portátil e móvel e o Compressor como recomendado abaixo,
de acordo com a potência máxima de saída dos equipamentos de comunicação.
Potência Máxima
Nominal de Saída do
Transmissor
Distância de Separação Recomendada de Acordo com a Frequência do Transmissor (m)
150 kHz até 80MHz
fora das bandas ISM
150 kHz até 80 MHz
nas bandas ISM 80 MHz até 800 MHz
800 MHz até 2,5
GHz
0,01 0,12 0,12 0,12 0,23
0,1 0,38 0,38 0,38 0,73
1 1,2 1,2 1,2 2,3
10 3,8 3,8 3,8 7,3
100 12 12 12 23
Para transmissores com potência máxima nominal de saída não listada acima, a distância de separação recomendada d em
metros (m) pode ser determinada utilizando a equação aplicável à frequência do transmissor, onde P é a potência máxima
nominal de saída do transmissor em watts (W), de acordo com o fabricante do transmissor.
NOTA 1: Em 80 MHz e 800 MHz, aplica-se a distância de separação para a faixa de frequência mais alta.
NOTA 2: As bandas ISM (industrial, científica e médica) entre 150 kHz e 80 MHz são 6,765 MHz até 6,795 MHz; 13,553
MHz até 13,567 MHz; 26,957 MHz até 27,283 MHz; e 40,66 MHz até 40,70 MHz.
NOTA 3: Um fator adicional de 10/3 é utilizado no cálculo da distância de separação recomendada para transmissores nas
bandas ISM entre 150 kHz e 80 MHz e na faixa de frequência de 80 MHz a 2,5 GHz para diminuir a probabilidade de
equipamentos de comunicação móveis/portáteis causarem interferência, se forem inadvertidamente trazidos para áreas de
pacientes.
NOTA 4: Essas diretrizes podem não ser aplicadas em todas as situações. A propagação eletromagnética é afetada pela
absorção e reflexão de estruturas, objetos e pessoas.


Diretrizes e Declaração do Fabricante - Imunidade Eletromagnética
O Compressor C71 - PLUS é destinado ao uso no ambiente eletromagnético especificado abaixo. Convém que o
comprador ou usuário do Compressor garanta que seja utilizada em tal ambiente.
Ensaio de
IMUNIDADE
Nível de Ensaio
da IEC 60601
Nível de
Conformidade Ambiente Eletromagnético - Diretrizes
 Não convém que equipamentos de comunicação por
RF móveis ou portáteis sejam utilizados a distâncias
menores em relação à qualquer parte do Compressor,
incluindo cabos, do que a distância de separação
recomendada calculada pela equação aplicável à
frequência do transmissor.

 Distância de separação recomendada

RF conduzida

10 Vrms 10 Vrms d=1,2 P1/2
IEC 61000-4-6 150 kHz a 80 MHz
nas bandas ISMa


RF irradiada

10 V/m 10 V/m d=1,2 P1/2 80 MHz a 800 MHz
IEC 61000-4-3 80 MHz a 2,5 GHz d=2,3 P1/2 800 MHz a 2,5 GHz

Onde P é o nível máximo declarado da potência de
saída do transmissor em watts (W), de acordo com o
fabricante do transmissor e d é a distância de
separação recomendada em metros (m).b

Convém que a intensidade de campo proveniente de
transmissores de RF, determinada por uma vistoria
eletromagnética do campo,c seja menor do que o nível
de conformidade para cada faixa de frequência

Pode ocorrer interferência na vizinhança dos
equipamentos marcados com o seguinte símbolo:

NOTA 1: A 80 MHz e 800 MHz, a maior faixa de frequência é aplicável.

NOTA 2: Estas diretrizes podem não ser aplicáveis a todas as situações. A propagação eletromagnética é afetada pela
absorção e reflexão de estruturas, objetos e pessoas.
 - 7 -

a As bandas ISM (industrial, científicas e médicas) entre 150 kHz e 80 MHz são 6,765 MHz até 6,795 MHz; 13,553 MHz até
13,567 MHz; 26,957 MHz até 27,283 MHz; e 40,66 MHz até 40,70 MHz.

b Os níveis de conformidade nas bandas de frequência ISM entre 150KHz e 80MHz e na faixa de frequência entre 80MHz
até 2,5GHz tem a intenção de reduzir a probabilidade dos equipamentos de comunicações móveis e portáteis causarem
interferência se forem trazidos inadvertidamente ao ambiente do paciente. Por esta razão, um fator adicional de 10/3 é
usado no cálculo de distância de separação recomendada para transmissores nessas faixas de frequência.

c As intensidades de campo estabelecidas pelos transmissores fixos, tais como estações rádio base, telefone (celular/sem
fio) e rádios móveis terrestres, rádio amador, transmissão rádio AM e FM e transmissão de TV não podem ser previstos
teoricamente com exatidão. Para avaliar o ambiente eletromagnético devido a transmissores de RF fixos, recomenda-se
considerar uma inspeção eletromagnética do local. Se a medida da intensidade de campo no local em que o Compressor
C71-Plus é usada excede o nível de conformidade de RF aplicável acima, recomenda-se observar o Compressor para
verificar se a operação está Normal. Se um desempenho anormal for observado, procedimentos adicionais podem ser
necessários, tais como a reorientação ou recolocação do Compressor.

d Acima da faixa de frequência de 150 kHz até 80 MHz, a intensidade do campo deveria ser menor que 1 V/m.

Diretrizes e Declaração do Fabricante - Imunidade Eletromagnética
O Compressor C71 - PLUS é destinado ao uso no ambiente eletromagnético especificado abaixo. Convém que o comprador
ou usuário do Compressor garanta que seja utilizada em tal ambiente.
Ensaio de IMUNIDADE Nível de Ensaio da IEC 60601 Nível de Conformidade
Ambiente Eletromagnético -
Diretrizes
Descarga Eletrostática
(DES)


IEC 61000-4-2
± 6 kV contato


± 8 kV ar
± 6 kV contato


± 8 kV ar
Convém que os pisos sejam de
madeira, concreto ou cerâmica.
Se os pisos estiverem
recobertos por material sintético,
convém que a umidade relativa
seja de pelo menos 30%.
Transiente Elétrico
Rápido/Salva


IEC 61000-4-4
± 2 kV para linhas de
alimentação elétrica

± 1 kV para linhas de
entrada/saída
± 2 kV para linhas de
alimentação elétrica

± 1 kV para linhas de
entrada/saída
Convém que a qualidade da
alimentação de rede elétrica
seja típica de um ambiente
hospitalar ou comercial.
Surtos


IEC 61000-4-5
± 1 kV linha(s) a linha(s)


± 2 kV linha(s) para terra
± 1 kV modo diferencial


± 2 kV modo comum
Convém que a qualidade da
alimentação de rede elétrica
seja típica de um ambiente
hospitalar ou comercial.
Quedas de tensão,
interrupções curtas e
variações de tensão nas
linhas de entrada da
alimentação elétrica

IEC 61000-4-11
< 5% UT
(queda > 95% na UT)
por 0,5 ciclo

40% UT
(queda 60% na UT)
por 5 ciclos

70% UT
(queda 30% na UT)
por 25 ciclos

< 5% UT
(queda > 95% na UT)
por 5 s
< 5% UT
(queda > 95% na UT)
por 0,5 ciclo

40% UT
(queda 60% na UT)
por 5 ciclos

70% UT
(queda 30% na UT)
por 25 ciclos

< 5% UT
(queda > 95% na UT)
por 5 s
Convém que a qualidade da
alimentação de rede elétrica
seja típica de um ambiente
hospitalar ou comercial. Se o
usuário do Compressor precisar
de funcionamento contínuo
durante interrupções da
alimentação de rede elétrica, é
recomendável que o
Compressor seja alimentado por
uma fonte ininterrupta ou uma
bateria.
Campo magnético gerado
pela frequência da rede
elétrica (50/60 Hz)
IEC 61000-4-8
10 A/m 10 A/m Se uma distorção ocorrer, pode
ser necessário posicionar o
Compressor mais longe das
fontes de campos magnéticos
na frequência da rede de
alimentação ou instalar
blindagem magnética. Convém
que o campo magnético na
frequência da rede de
alimentação seja medido no
local destinado da instalação
para garantir que seja
suficientemente baixo.
 NOTA - UT é a tensão de rede c.a. anterior à aplicação do nível do ensaio.



 - 8 -
4 - PARTES E ACESSÓRIOS ACOMPANHANTES


Figura 2 – Compressor C71 - PLUS

1 - ALÇA PARA TRANSPORTE
Dispositivo utilizado para transportar o Compressor.

2 - GABINETE
Caixa de proteção do motor, construída em plástico resistente, possui aberturas que facilitam a saída do ar
aquecido do equipamento.

3 - BICO CONEXÃO
Liga o cabeçote a mangueira, utiliza conexão para rosca 9/16" - 18UNF.

4 - INTERRUPTOR LIGA / DESLIGA COM LÂMPADA PILOTO
Utilizado para ligar e desligar o aparelho

5 - PÉS DE BORRACHA COM SISTEMA VENTOSA
Fixa o aparelho a superfície do suporte.

6 – CABO DE ALIMENTAÇÃO
Cabo de alimentação elétrica, com terceiro pino para aterramento.

7 - PORTA FUSÍVEL
Dispositivo para acomodar um fusível
4.1 - MICRO FILTRO (CÓD. 005130-00-0004)
(acessório de uso exclusivo para CompressorC71 -PLUS)
O micro filtro localizado no bico de conexão do Compressor C71 - PLUS tem a função de impedir a passagem
de partículas para o paciente.


Figura 3 – Micro Filtro


ATENÇÃO
- Recomenda-se a troca do micro filtro a cada trinta dias. Veja item 11.2.2 – Troca do micro filtro.

 - 9 -
5 - OPCIONAIS, ACESSÓRIOS E MATERIAL DE CONSUMO
Nota:
- Os opcionais, acessórios e materiais de consumo de uso não exclusivo descritos nesse manual, possuem
registros próprios na ANVISA, não sendo, portanto, parte integrante do registro do Compressor modelo: C71 -
PLUS.
- Antes de utilizar os acessórios, leia atentamente todas as instruções descritas nesse capítulo.
5.1 – NEBULIZADOR (CÓD. 005010-00-0014)
(acessório de uso exclusivo para Compressor C71 - PLUS)
O conjunto nebulizador para inalação individual é desmontável, atóxico, de fácil desinfecção e pode ser usado
várias vezes. Indicado para inalação de compostos medicamentosos, juntamente com o Compressor ou na
rede hospitalar.
Recipiente em plástico com capacidade máxima 300mL, vem com mangueira com conexão para rosca 9/16”
– 18UNF.


1– Conexão para Compressor/rede
hospitalar
2– Reservatório para água
3- Conexão para máscara
Figura 4 - Nebulizador

Nota:
- Item opcional.
5.2 - MICRO - NEBULIZADOR
(acessório de uso não exclusivo para o Compressor C71 - PLUS. Possui registro próprio junto à ANVISA nº:
10432300017).
O conjunto micro-nebulizador para inalação individual é desmontável, atóxico, de fácil desinfecção e pode ser
usado várias vezes. Indicado para inalação de compostos medicamentosos, juntamente com o Compressor
ou na rede hospitalar.
Recipiente em plástico com capacidade máxima 15mL, vem com mangueira com conexão para rosca 9/16” –
18UNF.

1– Conexão para Compressor / rede hospitalar
2– Reservatório para água
3- Conexão para máscara
Figura 5 - Micro-nebulizador

Código Descrição
002650-01-0329 Micro Nebulizador Adulto com Mascara para oxigênio
002650-01-0340 Micro Nebulizador Infantil com Mascara para oxigênio

Nota:
- Item opcional.
 - 10 -
5.3 - MÁSCARA INFANTIL (CÓD. 002650-01-0437)
(acessório de uso não exclusivo para o Compressor C71 - PLUS. Possui registro próprio junto à ANVISA nº:
10355390004).
A mascara é ideal para nebulização em crianças, é desmontável, atóxico, de fácil desinfecção e pode ser
usado várias vezes.


Figura 6- Mascara Infantil

Nota:
- Item opcional.
5.4 - MÁSCARA ADULTO (CÓD. 002650-01-0414)
(acessório de uso não exclusivo para o Compressor C71 - PLUS. Possui registro próprio junto à ANVISA nº:
10355390004).
A mascara é ideal para nebulização em adultos, é desmontável, atóxico, de fácil desinfecção e pode ser
usado várias vezes.


Figura 7- Mascara Adualto

Nota:
- Item opcional.
5.5 - TOMADA DUPLA (CÓD. 002650-01-0384)
(acessório de uso exclusivo para Compressor C71 - PLUS)
Esse acessório pode ser acoplado diretamente na rede ou no Compressor, e possui 2 bicos de saída com
conexão rosca 9/16” – 18UNF, onde são conectadas as mangueiras.


Figura 8 – Tomada dupla

Nota:
- Item opcional.

 - 11 -
5.6 - TOMADA QUÁDRUPLA (CÓD. 002650-01-0382)
(acessório de uso exclusivo para Compressor C71 - PLUS)
Esse acessório pode ser acoplado diretamente na rede ou no Compressor, e possui 4 bicos de saída com
conexão rosca 9/16” – 18UNF, onde são conectadas as mangueiras.


Figura 9 – Tomada quádrupla

Nota:
- Item opcional.
5.7 – FLUXÔMETRO (CÓD. 002650-01-0056)
(acessório de uso exclusivo para Compressor C71 – PLUS)
Componente responsável pelo controle manual de fluxo de ar comprimido, com graduação de 0 a 15L/min.


 Figura 10 – Fluxômetro
Nota:
- Item opcional.
5.8 – MANÔMETRO (CÓD. 002650-01-0104)
(acessório de uso exclusivo para Compressor C71 - PLUS)
Componente que tem a finalidade de demonstrar a pressão de entrada ativa. Possui um manômetro duas
escalas, de 0 à 50 lbf/pol² e 0 à 3,5 kgf/cm², para visualização no painel.


Figura 11 – Manômetro

Nota:
- Item opcional.
 - 12 -
5.9 - REGISTRO PARA AJUSTE DO FLUXO
(acessório de uso exclusivo para Compressor C71 - PLUS)
Componente responsável pelo controle manual do fluxo de ar na saída do Compressor.


1– Conexão para mangueira
2– Registro limitador de
Fluxo
Figura 12 – Registro para ajuste do fluxo

Nota:
- Item opcional.
5.10 - SUPORTE DUPLO
(acessório de uso exclusivo para Compressor C71 - PLUS)
Esse acessório pode ser utilizado para acomodar duas mascaras ao Compressor.
Obs: Pode-se optar por até dois suportes por Compressor.


Figura 13 – Suporte duplo

Nota:
- Item opcional.
5.11 – SUPORTE QUÁDRUPLO
(acessório de uso exclusivo para Compressor C71 - PLUS)
Esse acessório pode ser utilizado para acomodar quatro máscaras ao Compressor.


Figura 14 – Suporte quádruplo

Nota:
- Item opcional.

 - 13 -
5.12 - SUPORTE DO COMPRESSOR
(acessório de uso exclusivo para Compressor C71 - PLUS)
Esse opcional permite a locomoção do Compressor C71 - PLUS, servindo como suporte para o equipamento
e a possibilidade de até quatro máscaras. Possui uma alça de transporte para facilitar a locomoção.
Em sua base um pedestal de aço revestido com um a capa plástica proporcionando um melhor acabamento,
e cinco rodízios giratórios de 2" com travas que melhoram a movimentação do conjunto.
Todo construído em aço carbono com tratamento anticorrosivo e pintura epóxi.


Figura 15 – Suporte do Compressor

Nota:
- Item opcional.
5.13 - SUPORTE STANDARD
(acessório de uso exclusivo para Compressor C71 - PLUS)
Esse opcional permite a locomoção do Compressor C71 - PLUS, servindo como suporte para o equipamento
e a possibilidade de até dois frascos coletores. Possui uma alça de transporte para facilitar a locomoção.
Possui estrutura tubular metálica confeccionada em aço carbono com tratamento anticorrosivo e pintura
epóxi, e quatro rodízios giratórios de 3" (2 com trava e 2 sem trava) que melhoram a movimentação do
conjunto.


Figura 16 – Suporte Standard
Nota:
- Item opcional.

 - 14 -
MATERIAL DE CONSUMO
5.14 - MICRO FILTRO (CÓD. 005130-00-0004)
(material de consumo de uso exclusivo para Compressor C71 -PLUS)
O Compressor C71 - PLUS possui um micro filtro, cuja função é impedir a passagem de partículas maiores
que 0,5 mícrons para o paciente.
Esse micro filtro deve ser substituído em períodos inferiores há 30 dias ou sempre que o Compressor for
usado por paciente com doença infectocontagiosa. Os micros filtros são de uso exclusivo para os
Compressores C71 - PLUS.
Para assegurar o perfeito funcionamento e garantir as condições ambientais ideais ao paciente, utilize
somente filtros originais Olidef.
Veja item 11.2.2 – Troca do micro filtro.
Figura 17 – Micro Filtro

Nota:
- Item opcional.
6 - CONDIÇÕES ESPECIAIS DE ARMAZENAMENTO, CONSERVAÇÃO
E/OU MANIPULAÇÃO DO PRODUTO:
6.1 - ANTES DA INSTALAÇÃO:
Marcação na embalagem do Compressor:
As informações referentes aos cuidados a serem tomados durante o transporte e armazenamento do produto
são indicadas através de simbologia normalizada diretamente na embalagem.

Nota:
- Tanto o suporte com rodízios e acessórios são embalados juntos com o produto.


Frágil – cuidado no transporte e armazenamento.


Proteger contra chuva no transporte e armazenamento.


Manusear a embalagem com o lado indicado pelas setas para cima.


Empilhamento máximo – determina a quantidade máxima de caixa que pode ser
empilhada durante o transporte e armazenamento.


Umidade máxima 80%.
 - 15 -


Determina o limite de temperatura, dentre os quais, a embalagem deve ser armazenada
ou transportada.


Mantenha afastado da luz solar.
6.2 - APÓS A INSTALAÇÃO:
� Condições ambientais de operação:

Faixa de temperatura de funcionamento 18ºC a 30ºC
Umidade relativa de funcionamento 15 a 95 % não condensante
Ruído ambiente < 45 dB
Pressão atmosférica525 mmHg à 795mmHg

� Condições ambientais de acondicionamento (entre operações):

• Em local protegido de chuva e sol direto.

Faixa de temperatura ambiente acondicionamento 0 – 55ºC
Faixa umidade relativa ambiente acondicionamento 0 – 80% não condensante
Faixa da pressão atmosférica 525 mmHg à 795mmHg

� Conservação

• Quando em uso, na limpeza e desinfecção das superfícies do aparelho, usar somente sabão neutro.
• Mantenha o equipamento limpo e desinfetado para a próxima utilização.
• Não permita que líquidos sejam inseridos dentro do equipamento.
• Não utilize detergente cáustico ou de polimento ou limpeza ultra-sônica, como também, solventes
orgânicos como tíner para limpar o equipamento.
• Mantenha o equipamento em local limpo, longe de poeiras.
7 - ADVERTÊNCIA E/OU PRECAUÇÕES A SEREM ADOTADAS
Este capítulo do manual do usuário contém informações extremamente importantes para garantir a segurança
e integridade do paciente, do usuário e do equipamento. Leia com ATENÇÃO!

• O Compressor - modelo C71 - PLUS deve ser utilizado apenas por pessoal treinado
apropriadamente, familiarizado com os riscos e benefícios conhecidos de sua utilização.
• Todos os usuários do equipamento deverão estar familiarizados com o funcionamento do
Compressor e os efeitos causados aos pacientes.
• Este Compressor não é apropriado para utilização na presença de gases comburentes, tais como
oxigênio, óxido nitroso e agentes anestésicos ou outros materiais inflamáveis, tais como alguns
fluidos para limpeza.
• Antes de ligar o equipamento, verifique se o fornecimento de energia é contínuo, se o aterramento é
confiável e se as instalações são adequadas para utilização hospitalar.
• Utilize um regulador de tensão se existir à possibilidade de oscilações na rede elétrica acima da faixa
determinada no item especificações técnicas.
• Utilize somente cabos de alimentação originais. Não utilize adaptadores ou cabos que não sejam
fornecidos pela fábrica ou seus representantes autorizados. Não utilize o Compressor sem que o
aterramento da rede esteja devidamente conectado.
• Não conectar nenhum item que não seja especificado como parte do equipamento.
• Trave os rodízios do suporte do Compressor antes de começar a usá-lo.
• Quando o Compressor estiver parado em uma rampa, assegure-se que os rodízios estejam travados,
e não apresentam riscos de deslizamento.
• Somente pessoal qualificado deverá executar os procedimentos de manutenção do equipamento.
• Para evitar risco de descarga elétrica enquanto se executam os procedimentos de limpeza e
manutenção desconecte o equipamento da rede elétrica e desligue a chave geral.
• Não utilize solventes ou soluções de limpeza abrasivas para limpar as superfícies do Compressor. O
uso do álcool sobre as superfícies plásticas pode causar seu ressecamento, deixando-o opaco.
• Não exponha as superfícies plásticas à radiação direta das lâmpadas germicidas. A radiação
ultravioleta dessas fontes pode causar ressecamento a esses materiais.
 - 16 -
• Antes de aplicar produtos químicos para limpeza nas superfícies do Compressor, verifique se eles
não são agressivos ao plástico ou peças pintadas. Em caso de dúvida, consulte o seu fornecedor.
• Utilize somente acessórios e peças originais OLIDEF para assegurar melhor performance e
segurança do equipamento.
• Não será permitido modificar o produto, sob nenhuma condição. Qualquer desmontagem ou
modificação causará a invalidez da garantia.
8 - INSTALAÇÃO DO EQUIPAMENTO
8.1 - DESEMBALAGEM
Ao receber a seu Compressor C71 - PLUS, tenha os seguintes cuidados:
• Verifique se a caixa que contém o equipamento apresenta sinais de impacto ou perfuração, nesse caso a
ocorrência deverá ser objeto de imediata reclamação junto à transportadora, sendo conveniente chamar
um técnico credenciado pela indústria para avaliação conjunta de eventuais danos causados ao
equipamento;
• Todavia, independentemente da existência ou não de sinais externos (na embalagem), constatada
qualquer irregularidade ocorrida durante o transporte, o procedimento deverá ser o mesmo indicado no
item anterior;
• Antes de utilizar o equipamento, preencha o certificado de garantia, que o acompanha e envie-o a
OLIDEF.
• Tornando-se necessário armazenar o equipamento, deverá ser providenciado um local em que as
condições ambientais sejam adequadas, a temperatura ambiente não deve exceder 55ºC e a umidade
relativa do ar deve estar abaixo de 80%. Recomenda-se que o aparelho seja armazenado em sua
embalagem original.
8.2 - CHECAGEM PRELIMINAR
Após desembalar o Compressor C71 - PLUS, proceda à seguinte verificação:
• Estado mecânico geral do equipamento
• Condições gerais do gabinete
• Estado das máscaras
• Conferência dos acessórios que acompanham o aparelho (manual do usuário, 2 fusíveis de 2,5A e os
opcionais solicitados), bem como a inclusão da Relação dos Agentes Autorizados a prestar assistência
técnica a este equipamento e o Certificado de Garantia.
8.3 - MONTAGEM DO EQUIPAMENTO
O Compressor C71 - PLUS sai de fábrica dentro de embalagens especiais.
Procedimentos para instalação:
Encaixe a máscara (2) no bico de saída do Compressor (1) conforme figura 18.


Figura 18 - Montagem do Compressor C71 - PLUS


Ligar o cabo de alimentação em uma tomada hospitalar com 3 vias, com tensão de alimentação 127 - 220 V~.

 - 17 -

ATENÇÃO
- Não ligar o Compressor se a tomada hospitalar não tiver um aterramento confiável.
Verifique se a tensão e a corrente da rede elétrica onde está sendo ligado o Compressor
correspondem com as especificações da placa de identificação do aparelho, localizado na
parte inferior do gabinete do Compressor.
- Para o Compressor bivolt com chave HH, verifique se a tensão onde está sendo ligado
corresponde com a posição da chave HH, localizada na parte inferior do gabinete do
Compressor.
8.4 - MONTAGEM DO COMPRESSOR COM SUPORTE
1. Colocar o pedestal do Compressor sobre uma superfície plana. Travar os cinco rodízios do suporte de
transporte. Encaixar o suporte (1) no pedestal (2) aplicando uma pressão, conforme figura 19.


Figura 19 - Montagem do Suporte do Compressor

2. Encaixe o Compressor (1) no suporte (2), conforme figura 20


Figura 20 - Montagem do Compressor
3. Ligar o cabo de alimentação em uma tomada hospitalar com 3 vias, com tensão de alimentação 127 -220
V~.
 - 18 -


ATENÇÃO
- Não ligar o Compressor se a tomada hospitalar não tiver um aterramento confiável.
Verifique se a tensão e a corrente da rede elétrica onde está sendo ligado o Compressor
correspondem com as especificações da placa de identificação do aparelho, localizado na
parte inferior do gabinete do Compressor.
- Para o Compressor bivolt com chave HH, verifique se a tensão onde está sendo ligado
corresponde com a posição da chave HH, localizada na parte inferior do gabinete do
Compressor.
8.5 - MONTAGEM DO COMPRESSOR COM SUPORTE STANDARD
1. Encaixe o Compressor (1) no suporte standard (2), conforme figura 21.


Figura 21 - Montagem do Compressor no suporte standard

2. Ligar o cabo de alimentação em uma tomada hospitalar com 3 vias, com tensão de alimentação 127 -
220 V~.

ATENÇÃO
- Não ligar o Compressor se a tomada hospitalar não tiver um aterramento confiável.
Verifique se a tensão e a corrente da rede elétrica onde está sendo ligado o Compressor
correspondem com as especificações da placa de identificação do aparelho, localizado na
parte inferior do gabinete do Compressor.
- Para o Compressor bivolt com chave HH, verifique se a tensão onde está sendo ligado
corresponde com a posição da chave HH, localizada na parte inferior do gabinete do
Compressor.

9 - RELATÓRIO DE INSTAÇÃO
Sempre que for feita a instalação de um equipamento, a assistência técnica deverá preencher o relatório
padrão e enviá-lo para a fábrica. Esses dados são essenciais para a manutenção da rastreabilidade e
garantia do sistema da qualidade.Além dos dados do cliente e eventuais problemas técnicos constatados na instalação, devem ser informados
através desse relatório os dados de identificação do equipamento. Esses dados podem ser obtidos na
etiqueta de série do Compressor C71-PLUS, conforme figuras 22 e 23:
 - 19 -

Figura 22 - Localização da etiqueta de série – parte inferior do Compressor C71-PLUS


Figura 23 - Etiqueta de série
10 - LIGANDO O COMPRESSOR C71 - PLUS
• Utilização na rede elétrica
1. Conecte o cabo de alimentação do aspirador em uma tomada compatível com a tensão de alimentação
especificada na parte inferior do equipamento.


ATENÇÃO
- Não ligar o Compressor se a tomada hospitalar não tiver um aterramento confiável.
Verifique se a tensão e a corrente da rede elétrica onde está sendo ligado o Compressor
correspondem com as especificações da placa de identificação do aparelho, localizado na
parte inferior do gabinete do Compressor.
- Para o Compressor bivolt com chave HH, verifique se a tensão onde está sendo ligado
corresponde com a posição da chave HH, localizada na parte inferior do gabinete do
Compressor.

2. Ligue a chave geral localizado na lateral inferior do Compressor.


ATENÇÃO
- Verifique se o ventilador de exaustão (localizado na parte traseira do gabinete) está
girando normalmente, sem ruído excessivo.
- Em caso de alteração do funcionamento do Compressor, interrompa sua utilização
imediatamente e encaminhe o equipamento para a assistência técnica autorizada mais
próxima.
 - 20 -

3. Caso o equipamento estiver com o opcional Registro de Fluxo, regule através do registro a concentração
de O2 e ar comprimido desejada.


Figura 24 - Registro de Fluxo
10.1 - DESLIGANDO O COMPRESSOR C71 - PLUS
• Para desligar o Compressor C71-PLUS:
1. Desligue a chave geral localizado na lateral inferior do Compressor.
2. Retire o cabo de alimentação da tomada.
 11 – MANUTENÇÃO
Após a execução de qualquer procedimento de manutenção, assegure-se de que o equipamento e seus está
em condições perfeitas de funcionamento.
Assegure-se de que a manutenção seja sempre executada por pessoal qualificado, com treinamento na
fábrica e que as peças de reposições utilizadas sejam originais.
Consulte o item 2 - Especificações Técnicas ou entre em contato com a assistência técnica autorizada mais
próxima, para informações mais detalhadas sobre manutenção preventiva e corretiva, peças, esquemas
elétrico-eletrônicos e treinamento técnico.


ATENÇÃO
- Somente pessoal qualificado e autorizado pela fábrica deverá executar os procedimentos de
manutenção e revisão do Compressor.
- Para evitar a possibilidade da ocorrência de queimaduras enquanto está se realizando a
manutenção da Fototerapia, assegure-se de que o equipamento está desligado da rede
elétrica.
11.1 - MANUTENÇÃO PREVENTIVA
� A manutenção do Compressor possibilita ao usuário e ao paciente o pleno funcionamento do
equipamento sem qualquer risco para ambos. Para melhor conservação do equipamento e maior
segurança do paciente, antes de utilizar novamente.
� Realize a limpeza e assepsia de acordo com as orientações deste manual.
� Verifique as condições das mangueiras.
� Verifique se as mascaras estão em perfeitas condições.
� Nenhuma parte desses componentes devem estar danificadas.

Gabinete
O gabinete do Compressor deverá ser revisado a cada seis meses para assegurar seu correto
funcionamento. O técnico deverá executar o seguinte procedimento:
- Verificar toda superfície do gabinete, se está sem riscos ou partes danificadas.
- Verificar o exaustor e as aletas de ventilação, se estão limpas.

Suporte
O suporte com rodízios do Compressor deve ser revisado a cada seis meses para garantir seu
funcionamento. O técnico deverá executar o seguinte procedimento:
- Verificar se todas as peças do suporte estão bem fixadas. Verificar o aperto dos parafusos de fixação.
- Verificar o funcionamento dos rodízios, se eles estão girando livremente e se as travas estão funcionando
corretamente.
 - 21 -
11.2 - MANUTENÇÃO PERIÓDICA
O operador do aparelho deve verificar os seguintes itens para garantir o correto funcionamento do
Compressor.

PARTES EXAMINADAS PERÍODO DE MANUTENÇÃO EXECUÇÃO
Pressão máxima de compressão Semanalmente Usuário
Mangueiras e conexões Semanalmente Usuário
Máscaras e micro nebulizador Semanalmente Usuário
Funcionamento da válvula de segurança A cada 30 dias Usuário/Técnico
Rodízios A cada 60 dias Usuário

• Substituição de Peças
Recomenda-se a substituição periódica de algumas peças que sofrem desgaste natural, conforme os prazos
descritos na tabela abaixo. As substituições devem ser feitas por pessoal técnico devidamente qualificado.
Utilize sempre peças fornecidas pela Olidef ou por suas assistências técnicas autorizadas.

SUBSTITUIÇÃO DE PEÇAS PRAZO EXECUTANTE
Rolamento 12 meses Técnico
Diafragma 24 meses Técnico
Mangueiras e porcas de conexão 12 meses Usuário/Técnico
Micro Filtro 1 mês Usuário/Técnico
11.2.1 - TROCA DOS FUSÍVEIS
-Desenrosque a tampa do porta fusível, conforme a figura 25.

Figura 25 - Porta fusível

- Retire o fusível para fora e coloque o novo, conforme a figura 26.


Figura 26 - Fusível 4A - tipo T 20AG

- Encaixe o porta fusível na sua posição original.


 - 22 -
11.2.2 - TROCA DO MICRO FILTRO
- Utilizando uma chave fixa de 5/8” desenrosque o bico de conexão (2) do Compressor (1), conforme
a figura 27.


Figura 27 - Retirando o bico de conexão

-Retire o micro filtro (1) do bico de conexão (2) e coloque o novo, conforme figura 28.

Figura 28 - Troca do micro filtro

• Proteção Ambiental

Descarte

Caso exista necessidade de descarte do equipamento ou suas partes, e estes não possuam uma destinação
definida pelo cliente, o item em questão deve ser encaminhado ao fabricante ou assistência mais próxima
para que o descarte seja efetuado conforme a legislação vigente.


ATENÇÃO
- O descarte deve ser realizado de acordo com a legislação vigente no país.
11.3 - ABRINDO O COMPRESSOR
- Desconecte a mangueira ou as tomadas dupla ou quádrupla quando houver esse opcional.
- Usando uma chave fixa 5/8”, desenrosque o bico do corpo, conforme figura 29.


Figura 29 - Retirando o bico de conexão
 - 23 -

- Vire o aparelho e com auxilio de uma chave philips solte os 4 parafusos que prende o gabinete, conforme
figura 30.


Figura 30 - Retirando os parafusos de fixação

- Desvire o aparelho e puxe o gabinete (carenagem branca) para cima.
11.3.1 - TROCA DO CAPACITOR
- Para trocar o capacitor, desmonte o Compressor C71-PLUS, conforme o item 11.3 Abrindo o Compressor.
- Com auxilio de um alicate de corte, corte a abraçadeira .
- Desconecte o cabo da placa.
- Faça o substituição do capacitor.
- Conecte os cabos à placa seguindo as instruções conforme os desenhos indicados no item 15 - Esquema
elétricos deste manual, observando: as cores, os valores e suas ligações.
- Prenda novamente com a abraçadeira .


Figura 31 - Capacitores
11.3.2 - TROCA DA PLACA FONTE DE PROTEÇÃO
- Para trocar o placa fonte de proteção, desmonte o Compressor C71-PLUS, conforme o item 11.3 Abrindo o
Compressor.
- Solte os conectores ligados a placa .
- Com auxilio de uma chave canhão 7/32” segure as porcas e com uma chave philips solte os parafusos que
prendem a placa na chapa, conforme figura 32.
- Faça a substituição da placa.
 - 24 -
- Após a troca, acerte o posicionamento dos espaçadores nas placas e faça a fixação com as arruelas, as
porcas e os parafusos.
- Conecte os cabos à placa seguindo as instruções conforme os desenhos indicados no item 15 - Esquema
elétricos deste manual, observando: as cores, o valor e sua ligações.



Figura 32 - Placa fonte de proteção
11.3.3 - TROCA DA PLACA SELEÇÃO AUTOMÁTICA DE TENSÃO
- Para trocar o placa seleção automática de tensão, desmonte o Compressor C71-PLUS, conforme o item
11.3 Abrindo o Compressor.
-Utilizando uma chave canhão 7/32” segure as porcas e com uma chave philips solte os parafusos que
prendem a placa na chapa, conforme figura 33.
- Faça a substituição da placa.
- Após a troca, acerte o posicionamento dos espaçadores nas placas e faça a fixação com as arruelas, as
porcas e os parafusos.
- Conecte os cabos à placa seguindo as instruções conforme os desenhos indicados no item 15 - Esquema
elétricos deste manual, observando: as cores, o valor e sua ligações.



Figura 33 - Placa seleção automática
12 - LIMPEZA E ASSEPSIA
12.1 – LIMPEZA
A limpeza do Compressor C71 - PLUS deve ser feita quando do recebimento inicial, desligado/fora de uso,
retorno de manutenção, após a utilização do equipamento ou conforme procedimentos internos de limpeza e
assepsia do local, obedecendo há seguinte sequência:

• Utilize um pano limpo e macio umedecido em água e sabão neutro.
• Retire a poeira das superfícies plásticas e metálicas do equipamento.
• Limpe o suporte.
 - 25 -
12.2 – ASSEPSIA
Por tratar se de um artigo não crítico, não há necessidade de esterilização do equipamento ou suas partes,
sendo suficiente apenas sua desinfecção.
Para isso, faça a limpeza do equipamento seguindo as indicações do Item 12.1 - Limpeza. Em seguida, após
a secagem das peças, recomenda-se uma desinfecção com solução diluída de quaternário de amônio de
2000 a 3000ppm, que tenha espectro de ação bastante abrangente, porem, sem deixar residual susceptível,
por um período de 10 a 15 minutos. Aplique essa solução com um pano limpo sobre o Compressor, suportes,
máscaras e mangueiras, na desinfecção das partes plásticas nunca use produtos a base de álcoois ou
éteres, pois esses líquidos danificam esse tipo de material.


ATENÇÃO
- Não utilize solventes ou produtos de limpeza abrasivos para limpar as superfícies do
Compressor.
- Não autoclave nem esterilize com gás nenhuma parte do Compressor.
- Para a esterilização a frio, verifique se o produto que será aplicado pode ser utilizado com
materiais plásticos e metálicos (cromados e pintados).
13 - SOLUÇÃO DE PROBLEMAS
O quadro de solução de problemas indica ao usuário uma série de ocorrências genéricas, suas causas
possíveis e medidas a serem tomadas para possível solução de problemas. Caso essas informações não
sejam suficientes para a correção da falha, o Compressor C71 - PLUS deverá ser enviada para revisão na
Assistência Técnica autorizada mais próxima.

FALHA CAUSA SOLUÇÃO
O Compressor não liga • O cabo de alimentação não
está conectado corretamente
• Superaquecimento do
equipamento, dispositivo de
proteção térmico acionado
• Tensão de alimentação
incompatível com a tensão
selecionada para o equipamento
•
• Verificar a conexão do cabo na rede elétrica.
• Aguardar o resfriamento do Compressor. Tentar ligar
novamente após 30 minutos. Verificar se a tensão da
rede elétrica está compatível com a alimentação do
equipamento.
• Verificar se a tensão indicada na chave seletora é
compatível com a tensão da rede elétrica.
O Compressor liga, mas
não apresenta pressão de
saída
• Micro nebulizador, tomada
dupla / quádrupla ou mangueiras
entupida ou danificadas.
• Verificar o estado do micro nebulizador ou tomada
dupla / quádrupla.
• Enviar a uma assistência técnica autorizada.

14 - DESENHOS E RELAÇÃO DE PEÇAS
Relação de desenhos para montagem e manutenção:
DESCRIÇÃO DESENHO FORMATO ORIGINAL
Compressor C-71 Plus C-2-0187 A2
Suporte - Compressor C-4-0341 A4
Suporte Tipo Mesa - Compressor D-4-0016 A4
Suporte Standard - Compressor D-4-0017 A4
Suporte Tipo Armário - Compressor D-4-0019 A4
Compressor Mono 220V C-2-0190 A2
Compressor Mono 127V C-2-0195 A2
Compressor Bivolt Automático C-2-0180 A2
Compressor Bivolt Chave HH C-2-0194 A2
Desenho Explodido do Motor - C-71 Plus C-3-0354 A3
Kit Biela do Compressor - C-71 Plus C-4-0347 A4
Kit de Válvula do Compressor - C-71 Plus C-4-0346 A4
15 - ESQUEMAS ELÉTRICOS
Relação dos esquemas elétricos para montagem e manutenção:
DESCRIÇÃO DESENHO FORMATO ORIGINAL
Esquema Elétrico Compressor 127V / 220V C-1-0006 A1
Esquema Elétrico Compressor Bivolt C-1-0007 A1

 - 26 -
16 - GARANTIA
A OLIDEF – Indústria e Comércio de Aparelhos Hospitalares Ltda assegura ao proprietário do Compressor
C71 - PLUS garantia contra qualquer defeito de material ou de fabricação que nele se apresentar no prazo de
12 meses (doze), contados da data de aquisição pelo primeiro adquirente. A responsabilidade da garantia é
restrita ao conserto ou substituição de peças defeituosas e reparos de fabricação e ajuste que façam
necessárias para que o aparelho opere dentro de suas especificações desde que o mesmo seja posto na
sede da empresa, a Avenida Patriarca, 2223 Ribeirão Preto, São Paulo, ou unidades de assistência técnica
OLIDEF, com despesas e riscos de transporte e embalagem por conta do proprietário.
Estão excluídos desta garantia partes que apresentem defeitos por desgaste natural, como cabo de força,
fusíveis, vedações, etc. Esta garantia será nula se o aparelho, a critério de OLIDEF, tiver sofrido dano por
acidente, queda, ou ainda apresentar sinais de ajustes ou tentativas de reparação por pessoas não
autorizadas.
Qualquer alteração ou extensão da garantia, além das estritas condições deste termo, só será válida quando
assumidas por escrito, diretamente pela OLIDEF.
