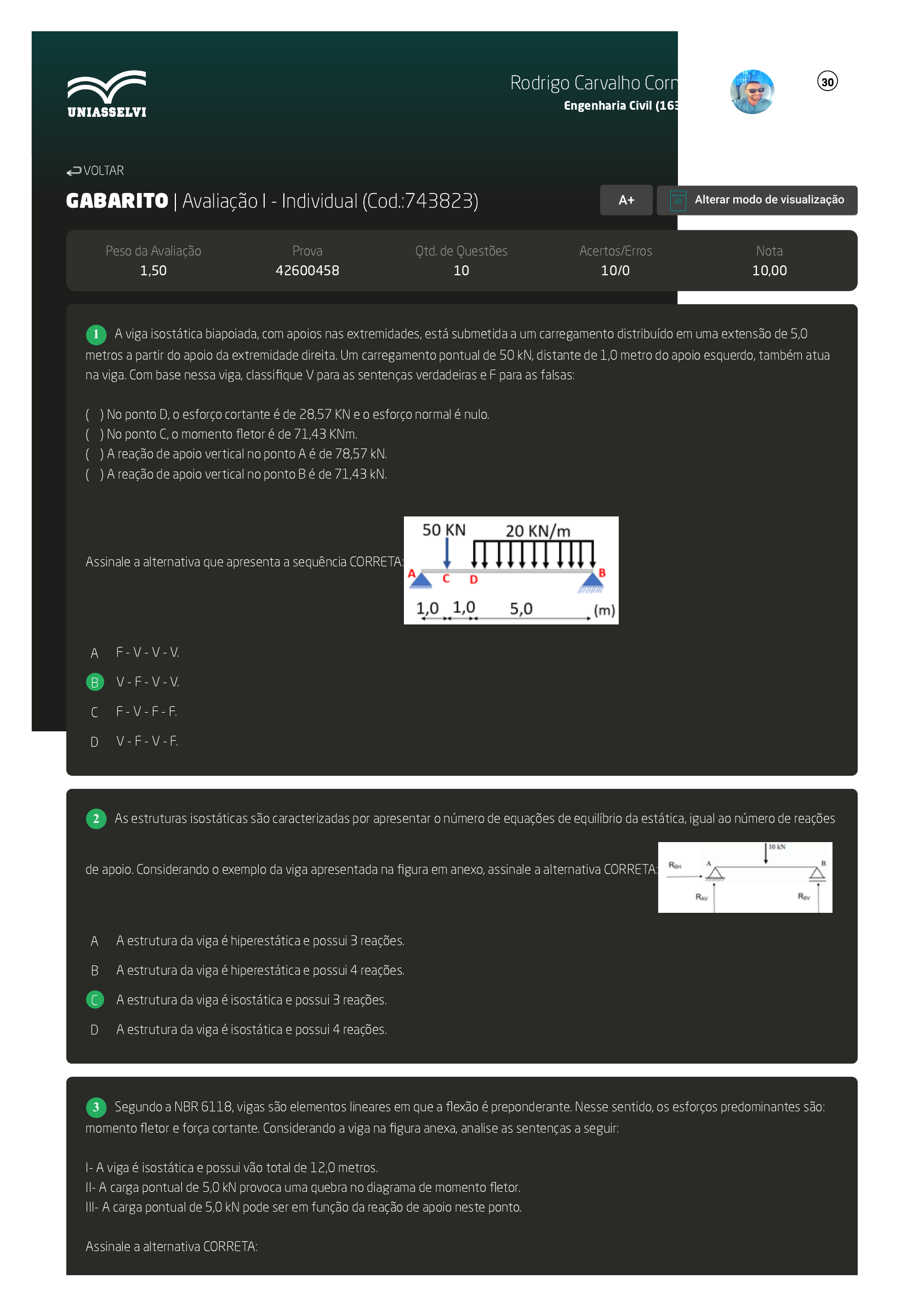

A viga isostática biapoiada, com apoios nas extremidades, está submetida a um carregamento distribuído em uma extensão de 5,0
metros a partir do apoio da extremidade direita. Um carregamento pontual de 50 kN, distante de 1,0 metro do apoio esquerdo, também atua
na viga. Com base nessa viga, classifique V para as sentenças verdadeiras e F para as falsas:

(    ) No ponto D, o esforço cortante é de 28,57 KN e o esforço normal é nulo.
(    ) No ponto C, o momento fletor é de 71,43 KNm.
(    ) A reação de apoio vertical no ponto A é de 78,57 kN.
(    ) A reação de apoio vertical no ponto B é de 71,43 kN.

Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - V.
B V - F - V - V.
C F - V - F - F.
D V - F - V - F.
As estruturas isostáticas são caracterizadas por apresentar o número de equações de equilíbrio da estática, igual ao número de reações
de apoio. Considerando o exemplo da viga apresentada na figura em anexo, assinale a alternativa CORRETA:
A A estrutura da viga é hiperestática e possui 3 reações.
B A estrutura da viga é hiperestática e possui 4 reações.
C A estrutura da viga é isostática e possui 3 reações.
D A estrutura da viga é isostática e possui 4 reações.
Segundo a NBR 6118, vigas são elementos lineares em que a flexão é preponderante. Nesse sentido, os esforços predominantes são:
momento fletor e força cortante. Considerando a viga na figura anexa, analise as sentenças a seguir:

I- A viga é isostática e possui vão total de 12,0 metros.
II- A carga pontual de 5,0 kN provoca uma quebra no diagrama de momento fletor.
III- A carga pontual de 5,0 kN pode ser em função da reação de apoio neste ponto.

Assinale a alternativa CORRETA:
 VOLTAR
A+ Alterar modo de visualização
1
2
3
Rodrigo Carvalho Cornelius
Engenharia Civil (1638769) 
30
07/03/2022 20:16 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNzQzODIzIiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBJIC0gSW5kaXZpZHVhbCIsInBhcmFtZXRlciI6MTI5Mj… 2/4

FONTE: https://docente.ifrn.edu.br/valtencirgomes/disciplinas/construcao-de-edificios/abnt-6118-projeto-de-estruturas-de-concreto-
procedimento. Acesso em: 28 jan. 2020.
A Somente a sentença I está correta.
B Somente a sentença II está correta.
C As sentenças I e III estão corretas.
D As sentenças I e II estão corretas.
O engenheiro deve entender quais são as características das conexões entre elementos estruturais (vigas, pilares, lajes e fundações)
para que permaneçam na posição desejada, mesmo quando carregados. Considerando a viga na imagem anexa, determine as reações de
apoio e assinale a alternativa CORRETA:
A VA = 63 kN; VB = 63 kN.
B VA = 7 kN; VB = 7 kN.
C VA = 70 kN; VB = 70 kN.
D VA = 60 kN; VB = 66 kN.
Uma estrutura é considerada isostática quando o número de incógnitas é igual ao número de equações de equilíbrio do sistema.
Considerando a estrutura isostática na figura anexa, analise as sentenças a seguir:

I- A reação vertical no apoio "A" é de 325 KN.
II- O momento fletor no apoio "A" é de 2920 KN.m.
III- O momento fletor no tramo A-B pode ser escrito como: M(x) = -10x² + 310x - 2930; com x=0 em "A" e x=8 em "B".
IV- O momento fletor no tramo D-E pode ser escrito como: M(x) = -100X + 60; com x=0 em "E" e x=4 em "D".

Assinale a alternativa CORRETA:
A As sentenças I, II e III estão corretas.
B As sentenças III e IV estão corretas.
C As sentenças I e III estão corretas.
D As sentenças I, II e IV estão corretas.
Uma estrutura pode ser dimensionada para estar em um sistema em equilíbrio ou em movimento. O dimensionamento de uma estrutura
leva em consideração sua utilização, como edifícios, pontes, pórticos, estruturas que são dimensionadas para haver equilíbrio. Sobre as
estruturas isostáticas, classifique V para as sentenças verdadeiras e F para as falsas:
4
5
6
Rodrigo Carvalho Cornelius
Engenharia Civil (1638769) 
30
07/03/2022 20:16 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNzQzODIzIiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBJIC0gSW5kaXZpZHVhbCIsInBhcmFtZXRlciI6MTI5Mj… 3/4

(    ) Se o resultado da força de reação for negativo, deverá ser feita a inversão no sentido da força.
(    ) A maneira de calcular a isostaticidade de uma treliça é igual a maneira que é calculada a isostaticidade de vigas e pórticos.
(    ) As reações de apoio independem das cargas externas aplicadas na estrutura.
(    ) Os esforços ativos são todas as cargas que a estrutura das construções deve suportar, caso contrário, a estrutura perde seu
funcionamento e não justifica o seu uso.

Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F - V.
B F - F - V - F.
C V - V - V - F
D F - V - V - F.
Conhecer as condições de apoios de cada elemento estrutural é fundamental na análise e dimensionamento estrutural. Com base na
figura anexa, quantos apoios de 1º, 2º e 3º gênero existem, respectivamente?
A Dois, um e quatro.
B Um, dois e quatro.
C Quatro, dois e um.
D Um, quatro e dois.
Os diagramas de força cortante e momento fletor auxiliam na identificação dos pontos críticos de cargas em uma estrutura. A partir da
análise destes diagramas é possível dimensionar os elementos estruturais para resistir às cargas de projeto. Com relação à viga na imagem
anexa, analise as sentenças a seguir:

I- A reação de apoio em A e em B são iguais no valor de 31 kN.
II- O esforço cortante no vão entre os pontos D e E é nulo.
III- O momento fletor no ponto F é de 62 kN.m.
IV- O esforço cortante entre os pontos F e B é de 21 kN.

Assinale a alternativa CORRETA:
A As sentenças III e IV estão corretas.
B As sentenças I e IV estão corretas.
C As sentenças I, II e III estão corretas.
D As sentenças II e IV estão corretas.
As estruturas isostáticas são caracterizadas por apresentar o número de equações de equilíbrio da estática, igual ao número de reações
de apoio, ou seja, existe uma equivalência das equações com o número de incógnitas a serem calculadas. Considerando o exemplo da figura
7
8
9
Rodrigo Carvalho Cornelius
Engenharia Civil (1638769) 
30
07/03/2022 20:16 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNzQzODIzIiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBJIC0gSW5kaXZpZHVhbCIsInBhcmFtZXRlciI6MTI5Mj… 4/4
em anexo, assinale a alternativa CORRETA:
A É uma estrutura hipoestática com quatro reações.
B É uma estrutura isostática com três reações.
C É uma estrutura hiperestática com três reações.
D É uma estrutura isostática com quatro reações.
A viga isostática engastada, com a extremidade direita em balanço, está sujeita a dois tipos de carregamentos. Um carregamento
distribuído de 20 kN/m ao longo de toda a viga e uma carga pontual na extremidade direita (ponto B). Considerando essa viga, classifique V
para as sentenças verdadeiras e F para as falsas:

(    ) A reação de apoio vertical em "A" é de 250 kN.
(    ) O momento fletor em "A" gira no sentido anti-horário e possui valor de 1500 kN.m.
(    ) O momento máximo desta viga ocorre a dois metros do apoio "A".
(    ) O esforço cortante no meio do vão é nulo.

Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - F.
B F - V - F - V.
C V - F - F - F.
D V - F - V - F.
