Atividade 3 _ Diagramas de Fase, Fases e Microconstituintes, Tratamentos Térmicos.
 Engenharia Mecânica


Questão 1 (2,0 pontos) – Após se realizar tratamentos térmicos em um aço eutetóide (com
resfriamento até a temperatura ambiente), com os ciclos indicados na curva TTT apresentada na
Figura 1 (R1, R2, R3 e R4) quais são as microestruturas geradas e suas respectivas porcentagens
volumétricas?

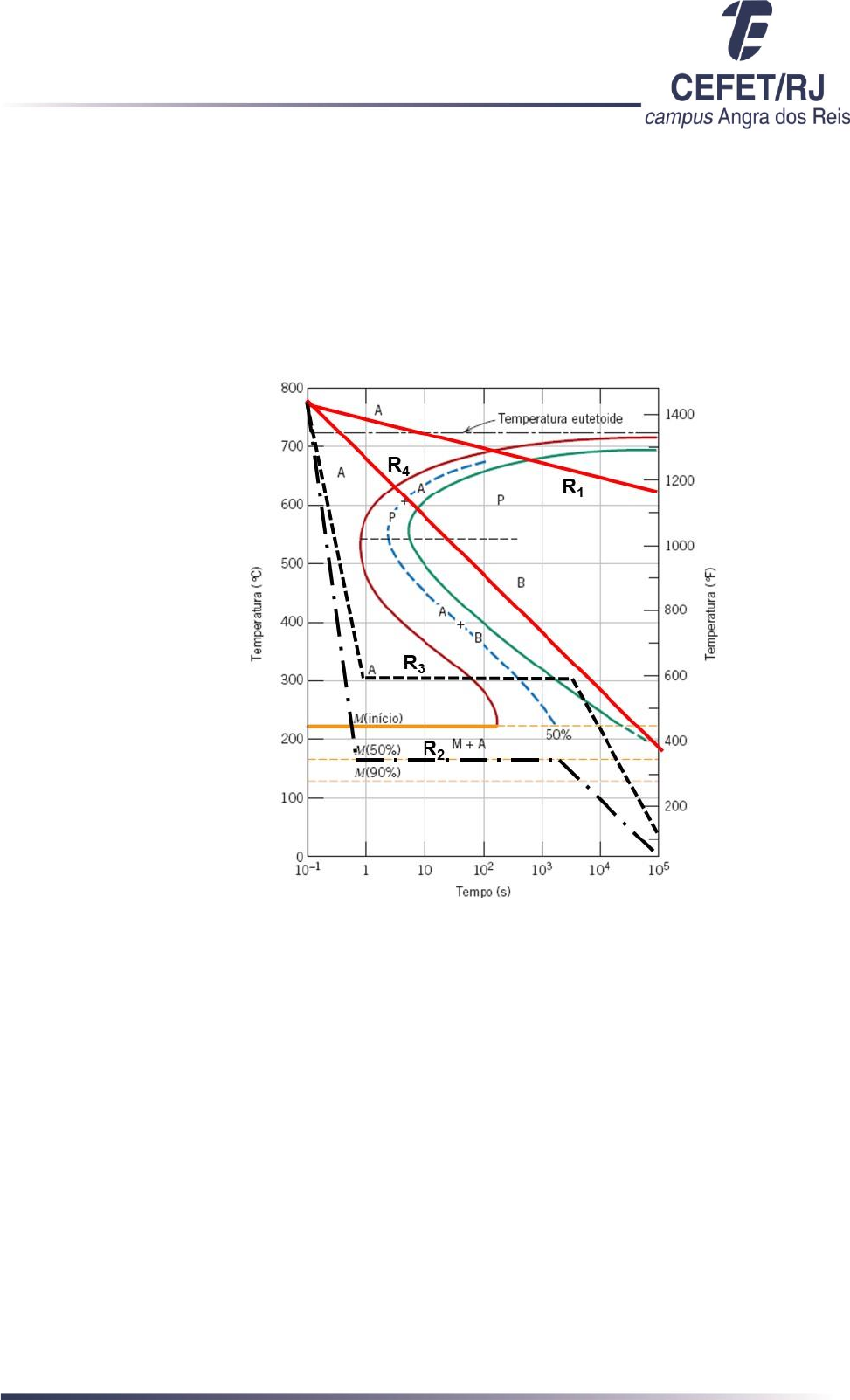

Figura 1 - Diagrama de transformação isotérmica (curva TTT) completo para um aço eutetóide:
A, austenita; B, bainita; M, martensita; P, perlita.

RESPOSTA:
R1: 100% Perlita Grosseira
R2: 90% Martensita 10% Austenita
R3: 100% Bainita
R4: 100% Perlita Fina

Questão 2 (2,0 pontos) – A Figura 2 apresenta o diagrama de fases Fe-Fe3C, sendo assim,
responda:


 Rua do Areal, 522, Pq. Perequê (Mambucaba) - Angra dos Reis/RJ – 23953-030
Tel.: (24) 3362-3526 / 3362-3533 / 3362-3611

Figura 2 - Diagrama de fases Fe-Fe3C

(a) Qual a máxima solubilidade de carbono nas fases ferrita e austenita?

RESPOSTA:
 Ferrita α: 0,022% C
 Ferrita δ: 0,09%C
 Austenita: 2,14% C

(b) Quais as temperaturas, teores de carbono e reações de transformações ocorrendo para os
pontos eutético, peritético, eutetóide, peritetóide e monotético?

RESPOSTA:
Eutético: 1147°C;
4,30%C;
L -> Austenita + Cementita
Peritético: 1493°C;
~0,2%C;
S+L (ferrita δ + líquido) -> Austenita
Eutetóide: 727°C;
0,76%C;
S(Austenita) -> Ferrita + Cementita
Peritetóide: Não existe neste diagrama
Monotético: Não existe neste diagrama





 Rua do Areal, 522, Pq. Perequê (Mambucaba) - Angra dos Reis/RJ – 23953-030
Tel.: (24) 3362-3526 / 3362-3533 / 3362-3611
(c) Além das fases e microconstituintes indicados no diagrama da Figura 2, por qual motivo
não se aparece a fase martensita e o microconstituinte bainita?
RESPOSTA:
A fase martensita, por ser obtida para condições de resfriamento fora de equilíbrio, um
resfriamento rápido (têmpera), o que não é prevista no diagrama de equilíbrio.
E a microconstituinte bainita pode ser obtido tanto por tratamento térmico com resfriamento
contínuo, como por tratamento térmico isotérmico o que também não é previsto no diagrama
de equilíbrio.

Questão 3 (1,0 ponto) – Por qual(is) motivo(s) a atmosfera do interior do forno deve ser levada
em consideração durante um tratamento térmico?
RESPOSTA:
Quando não se tem uma atmosfera adequada pode acontecer de ter uma pequena variação
dimensional (“empenar”) e/ou uma oxidação/corrosão superficial, que não é um resultado que se
espera, então a atmosfera do forno deve ser considerada para não haver essas variações.

Questão 4 (1,0 ponto) – Um engenheiro mecânico precisa fazer um tratamento térmico em um
determinado aço, para que este atinja as propriedades necessárias para sua utilização. Quais são
os fatores a serem levados em consideração neste tratamento térmico, para que se obtenha o
melhor resultado? Explique cada um deles.
RESPOSTA:
Qual o metal ou liga a ser tratada;
A geometria da peça;
Objetivo a ser alcançado, quais propriedades são desejadas no final;
Planejamento de uma etapa adicional de usinagem em alguns casos: Pode ser que dependendo
da liga, temperatura e tempo, chegar de ter uma camada de até 2mm de oxidação. Ou para evitar
essa adversidade usar uma atmosfera controlada (elevando o valor da execução).

Questão 5 (2,0 pontos) – A curva TTT de uma determinada liga é uma ferramenta fundamental
para a previsão de fases / microconstituintes formados em metais e suas ligas. Para um
determinado metal, quais são os fatores que influenciam na modificação da forma / deslocamento
(para direita ou para esquerda) da curva TTT?
RESPOSTA:
Os elementos de liga, precisam ser recolocados quando a austenita se decompõe, todos os
elementos de liga deslocam a curva TTT para direita, com exceção somente do cobalto que a
desloca para a esquerda.
Os tamanhos de grão, quanto menor o tamanha mais regiões estão propicias as transformações,
logo a curva se desloca para a esquerda.
E a homogeneidade da austenita, quanto mais homogênea mais para a direita a curva se desloca,
quanto menor a quantidade de imperfeições mais para a direita a curva se move.

Questão 6 (2,0 pontos) – Um engenheiro mecânico tem em estoque uma barra redonda com 3
polegadas e com 30 cm de comprimento de aço com 0,78 % em peso de carbono, sem elementos
de liga. Sabendo-se que ele irá usinar esta barra para fazer uma punção de 1,5 polegadas de
diâmetro com ponta reta, indique qual o tratamento térmico mais adequado a ser realizado para
as seguintes situações, e quais são as fases / microconstituintes gerados.




 Rua do Areal, 522, Pq. Perequê (Mambucaba) - Angra dos Reis/RJ – 23953-030
Tel.: (24) 3362-3526 / 3362-3533 / 3362-3611
(a) Ductilidade máxima para se usinar esta peça, sem desgastar muito a ferramenta de
usinagem;
RESPOSTA:
Esferoidização
Gerado: ferrita e a carbonetos esferoizados ou ferrita e perlita.

(b) Após a usinagem da punção, para eliminar tensões residuais vindas da usinagem;
RESPOSTA:
Recozimento
Gerado: Perlita grosseira

(c) Para a obtenção da máxima resistência / dureza superficial da punção.
RESPOSTA:
Têmpera
Gerado: Martensita
