Instituto Federal de Educação Ciência e Tecnologia do Sul de Minas – Câmpus
Machado
Hidráulica
Prof. Vanderson Rabelo de Paula
Avaliação (Valor 4)

Nome:__________________________________________ Turma:____ Data________


1. (1 ponto). Um conduto de 75 mm de diâmetro externo e 3 mm de espessura tem
uma vazão de 4 L/s. Qual a velocidade média de escoamento no conduto?

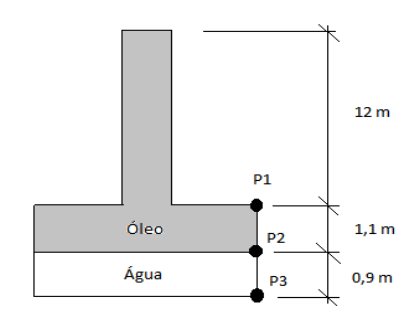

2. (1 ponto). Um tanque cilíndrico fechado possui em sua parte superior um tubo
com 12 m de altura. Ele contém água até o nível de 0,90 m acima do fundo e óleo
daí para cima. Sendo os pesos específicos da água e do óleo 1000 kgf m-3 e 800
kgf m-3 respectivamente, determinar as pressões nos pontos 1, 2 e 3 situados na
face interna da parede do tanque.

3. (1 ponto). Admite-se que uma tubulação nova de ferro fundido (c =130) com 450
mm de diâmetro interno tenha perda de carga de 19 m em 1100 metros de
tubulação. Obter a vazão e a velocidade média da água nessa tubulação.






4. (1 ponto). No dimensionamento de um sistema hidráulico, é necessária uma
vazão de 12 m3 h-1 e uma altura manométrica de 25 m c a. Baseado nessas
informações e na curva de bomba em anexo responda:
a) Qual o diâmetro mais adequado para o rotor da bomba?
b) Qual a eficiência aproximada da bomba?
c) Considerando os dados a seguir responda se essa bomba corre risco de
cavitação.
a. Pressão de vapor: 0,4 mca
b. Perda de carga na sucção: 1 mca
c. Altura de sucção: 2 metros
d. Altitude do local: 800 m
e. NPSH requerido: 5 mca





Formulário

𝑃 = ɣ. ℎ
𝑄 = 𝐴. 𝑣
𝐻𝑓 = 10,643 (
𝑄
𝑐
)
1,852

𝐿
𝐷4,87




𝑁𝑃𝑆𝐻𝑑𝑖𝑠𝑝. =
𝑃𝑎𝑡𝑚
𝛾
− 𝐻𝑔𝑠 − 𝐻𝑓𝑠 − ℎ𝑣 Á𝑟𝑒𝑎𝑐í𝑟𝑐𝑢𝑙𝑜 =
𝜋𝐷2
4
 𝑙𝑜𝑔𝑜,

𝐷 = √
Á𝑟𝑒𝑎𝑐í𝑟𝑐𝑢𝑙𝑜 × 4
𝜋

1 HP = 745,7 W 𝑃𝑎𝑡𝑚
𝛾
= 10,33 − (0,0018 × 𝑎𝑙𝑡𝑖𝑡𝑢𝑑𝑒)
