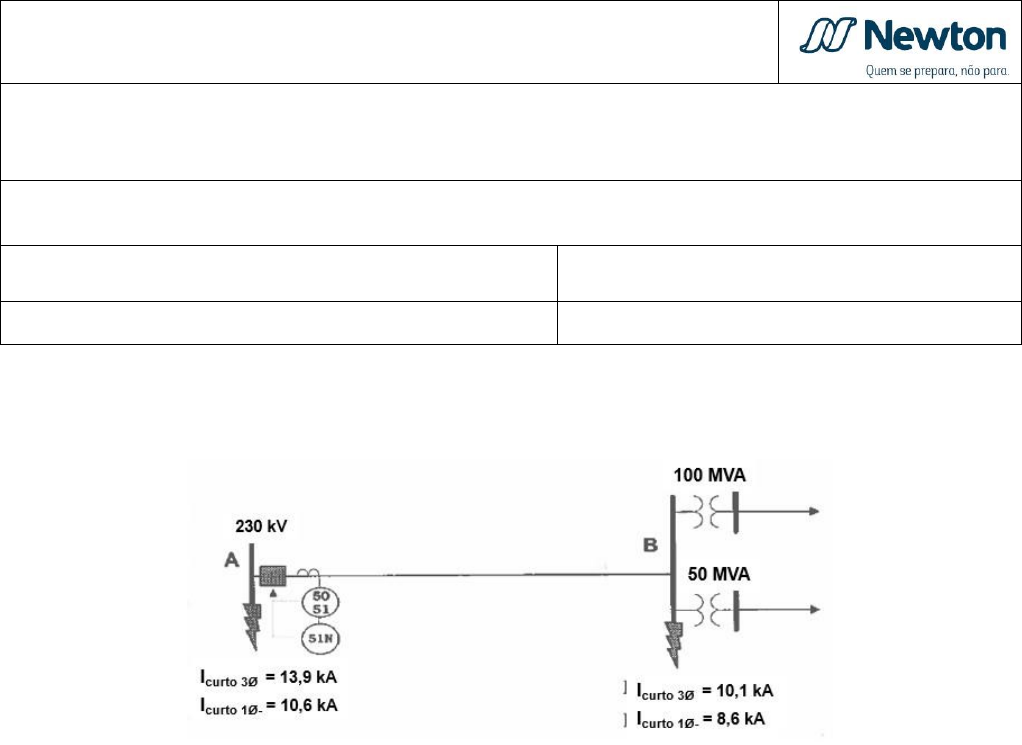

Dado o diagrama abaixo:


No sistema elétrico abaixo os relés de fase são do tipo IAC52B101A e o de Neutro IAC52B3A.
O TC é do tipo de alta reatância com classe de exatidão de 10%, fator de sobrecorrente de
FS=15. A impedância interna do secundário do TC é de 0,35 ohms. Os relés estão distanciados
de 150 m dos TCs e a fiação é a de cobre de 16 mm².

1. Dimensionar o TC pela ABNT;
2. Calcular a corrente de ajuste do rele de fase 51;
3. Calcular a corrente de ajuste do rele de neutro 50 como sendo múltiplo do TAP do rele 51;
4. Calcular corrente de ajuste do relé de neutro (51N) IAC52B3A, de modo a suportar um desequilíbrio
de 30%;
5. Calcular a carga máxima do TC para uma corrente nominal in= 5A;





Instituto de Ciências Exatas Newton de Paiva - Unidade Buritis I


Lista de Exercício: Nº 5 – Valor: 05 Pontos


Professor: Edgard Pereira Cardoso Disciplina: Proteção do Sistema Elétrico de Potência
Curso: Engenharia Elétrica
Data da entrega:
30/11/2021
Aluno (a): RA:
