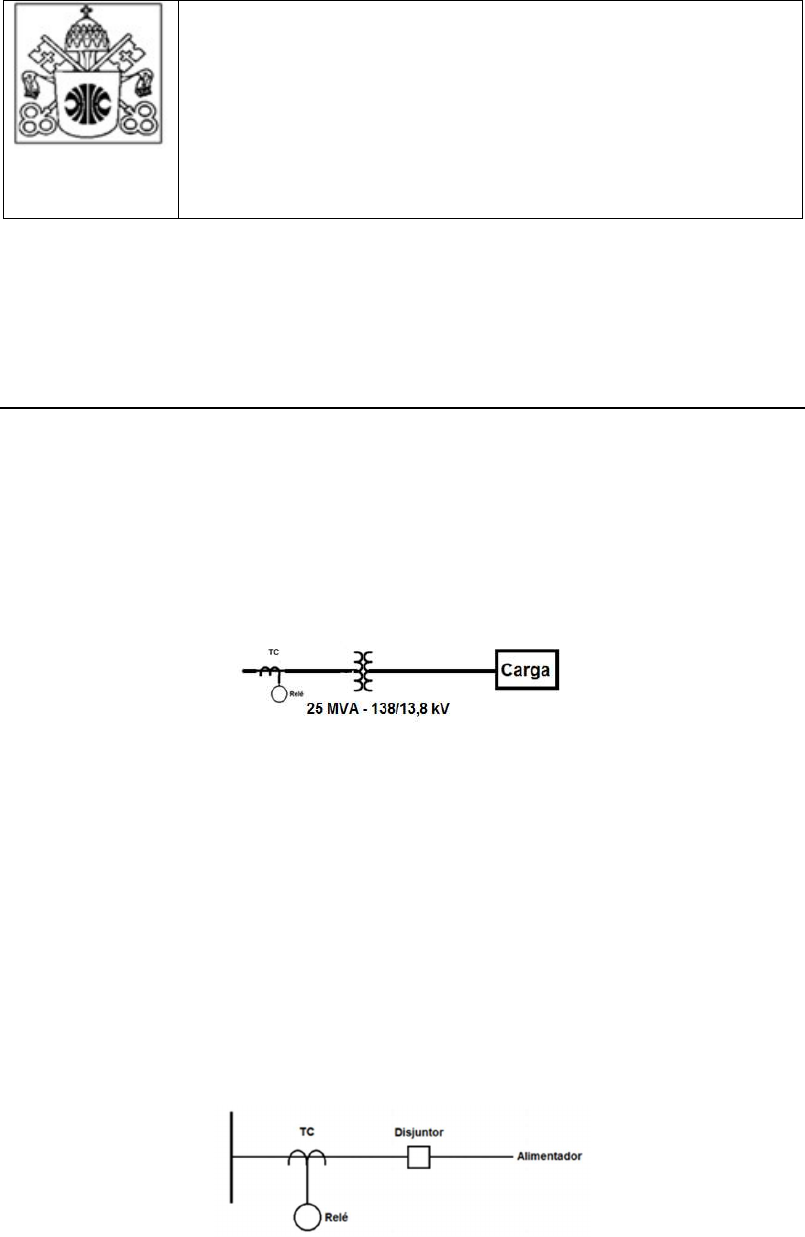

<p>PONTÍFICIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS</p><p>IPUC – Departamento de Engenharia Elétrica</p><p>- Campus Contagem –</p><p>PROTEÇÃO DE SISTEMAS ELÉTRICOS</p><p>TRABALHO PRÁTICO N1 – ESTUDO DIRIGIDO EM GRUPOS</p><p>Valor: 10 Pontos Data de Entrega: 12/04/2023</p><p>Aluno:</p><p>_______________________________________________________________________</p><p>_______________________________________________________________________</p><p>1 – CEMIG 2018 - O diagrama unifilar da figura abaixo apresenta um transformador de</p><p>distribuição protegido por um relé de sobrecorrente eletromecânico na Alta Tensão. O relé está</p><p>conectado ao secundário de um transformador de corrente de relação 200-5 A.</p><p>Considerando uma sobrecarga admissível de 30% para o transformador, o valor mínimo da</p><p>corrente de operação (TAPE) a ser ajustado no relé de proteção de modo a evitar um</p><p>desligamento do transformador por sobrecarga será (Considere os seguintes ajustes possíveis</p><p>para o TAPE do relé: 2 A / 3 A / 4 A / 5 A / 6 A):</p><p>a) 4 A</p><p>b) 3 A</p><p>c) 5 A</p><p>d) 2 A</p><p>2 - CEMIG 2018 - Um Transformador de Corrente (TC) com relação 500-5 A e fator térmico 1,2</p><p>está instalado em um alimentador, de acordo com a Figura a seguir.</p><p>Admitindo um fator de sobrecorrente (FS) para serviço de proteção igual a 20, a máxima</p><p>corrente que pode passar pelo alimentador em regime permanente e a máxima corrente</p><p>de curto-circuito que pode passar pelo TC sem alterar sua classe de exatidão (admitindo)</p><p>são, respectivamente:</p><p>PONTÍFICIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS</p><p>IPUC – Departamento de Engenharia Elétrica</p><p>- Campus Contagem –</p><p>PROTEÇÃO DE SISTEMAS ELÉTRICOS</p><p>TRABALHO PRÁTICO N1 – ESTUDO DIRIGIDO EM GRUPOS</p><p>a) 600 A e 10 KA</p><p>b) 6,0 A e 50 KA</p><p>c) 120 A e 50 KA</p><p>d) 120 A e 2 KA</p><p>3 - CEMIG 2018 - O diagrama unifilar da figura apresenta um transformador de distribuição</p><p>protegido por um relé de sobrecorrente eletromecânico na Alta Tensão.</p><p>Considerando um fator de sobrecorrente igual a 20 e uma sobrecarga admissível para o</p><p>transformador de 50%, a relação do TC e o ajuste do tape do relé serão:</p><p>a) 200-5 A; 5 A</p><p>b) 200-5 A; 4 A</p><p>c) 150-5 A; 5 A</p><p>d) 150-5 A; 4 A</p><p>4 - CEMIG 2018 - Uma proteção de sobrecorrente eletromecânica de tempo inverso foi aplicada</p><p>à proteção do enrolamento de alta tensão de um transformador de 25 MVA, 69 kV – 13,8 kV,</p><p>conexão Delta-Estrela Aterrada. A proteção aplicada foi ajustada da seguinte forma: RTC = 300-</p><p>5 A, TAP = 5 A (desconsidere o tempo de atuação da proteção). Considerando uma sobrecarga</p><p>admissível do transformador de 30%, qual será o novo ajuste da corrente mínima de operação</p><p>para uma nova RTC = 400-5 A?</p><p>Dado: Ajustes permitidos no relé de proteção: 4A / 5A / 6A / 8A / 10A / 12 A</p><p>a) 4 A</p><p>b) 6 A</p><p>c) 8 A</p><p>d) 10 A</p><p>PONTÍFICIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS</p><p>IPUC – Departamento de Engenharia Elétrica</p><p>- Campus Contagem –</p><p>PROTEÇÃO DE SISTEMAS ELÉTRICOS</p><p>TRABALHO PRÁTICO N1 – ESTUDO DIRIGIDO EM GRUPOS</p><p>5 - CEMIG 2008 - Seletividade é uma importante propriedade de sistemas de proteção que pode</p><p>ser definida como:</p><p>a) Propriedade do sistema de proteção em reconhecer e selecionar entre aquelas condições</p><p>para as quais uma imediata operação é requerida e aquelas para as quais nenhuma operação</p><p>ou um retardo de atuação é exigido.</p><p>b) Capacidade do sistema de proteção responder às anormalidades nas condições de operação</p><p>e aos curtos-circuitos para os quais foi projetado.</p><p>c) Probabilidade de um sistema satisfazer a função prevista sob dadas circunstâncias.</p><p>d) Nenhuma das opções anteriores.</p><p>6 - CEMIG 2008 - Reles de sobrecorrente temporizados são utilizados na proteção de um trecho</p><p>radial de um sistema elétrico, conforme mostrado. As curvas abaixo indicam o tempo de atuação</p><p>de cada relé em função do ponto de localização da falta. Entre as curvas apresentadas, qual é a</p><p>mais indicada para o ajuste dos relés R1 e R3, de modo a se promover coordenação entre os</p><p>relés?</p><p>PONTÍFICIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS</p><p>IPUC – Departamento de Engenharia Elétrica</p><p>- Campus Contagem –</p><p>PROTEÇÃO DE SISTEMAS ELÉTRICOS</p><p>TRABALHO PRÁTICO N1 – ESTUDO DIRIGIDO EM GRUPOS</p><p>7 - Uma proteção de sobrecorrente não direcional de fase, de tecnologia digital, foi ajustada</p><p>para proteção de uma LT radial com pick-up primário de 800 A, curva IEC e TMS igual a 0,2.</p><p>Sabendo-se que o curto-circuito considerado no ajuste é de 3200 A, qual o tempo de atuação da</p><p>proteção para os três tipos de curva da Família IEC?</p><p>OBS.: t é expresso em segundos</p><p>OBS: TODOS OS CÁLCULOS NECESSÁRIOS À OBTENÇÃO DA RESPOSTA DEVEM SER</p><p>APRESENTADOS</p>
