Atividade 4 – Sistemas digitais

Circuitos contadores binários assíncronos podem ser utilizados para gerar formas de onda.
Para tanto, conecta-se os seus terminais de saída a um componente denominado
“conversor digital-analógico” (DAC - Digital-analogic Converter). Um DAC é capaz de
receber, em suas entradas, uma palavra digital e convertê-la para um sinal analógico.
Assim, sua saída terá uma variação de voltagem correspondente ao valor binário digital
inserido em sua entrada.

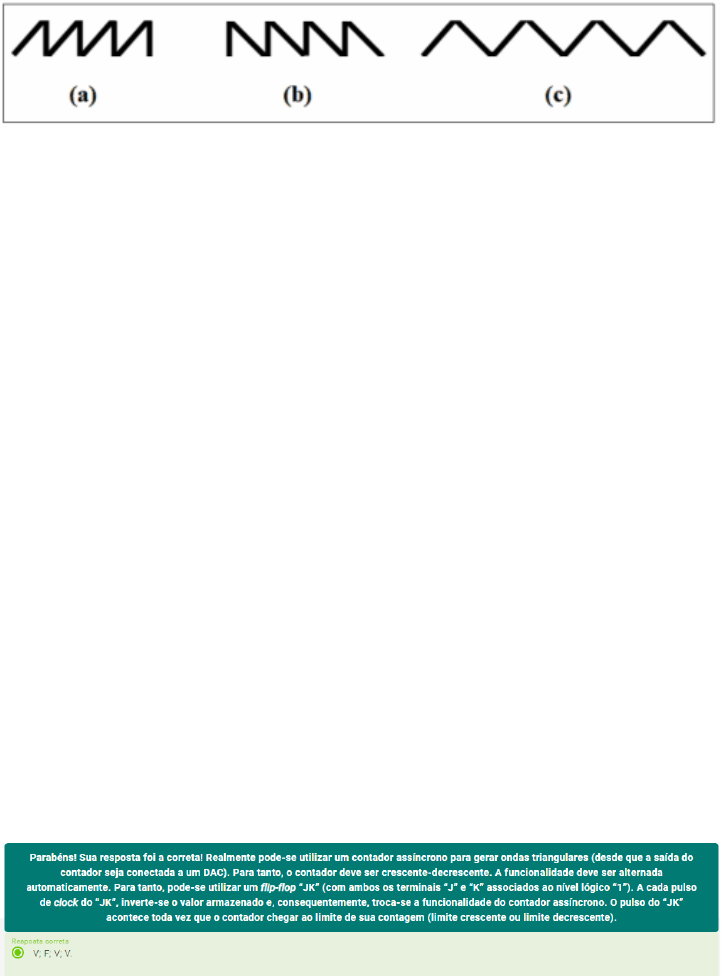

Na figura a seguir temos, em (a) uma onda “dente de serra” obtida a partir de um contador
assíncrono crescente. Em (b), a onda “dente de serra” é gerada utilizando-se um contador
assíncrono decrescente. Em (c), temos a figura de uma onda “triangular”.


Fonte: elaborada pelo autor, 2019.


Analise as afirmativas a seguir e assinale com “V” as verdadeiras e com “F” a(s) falsa(s).
( ) Um gerador de onda triangular pode ser obtido com um contador do tipo
crescente/decrescente, cuja funcionalidade varia automaticamente.
( ) Não é possível implementar um gerador de onda triangular utilizando-se contadores
binários assíncronos. Devem ser usados apenas contadores binários síncronos.
( ) A funcionalidade crescente/decrescente pode ser trocada automaticamente por meio da
utilização de um flip-flop do tipo “JK”, com os seus terminais “J” e “K” conectados aos nível
lógico “1”. O clock do flip-flop “JK” é obtido quando a contagem chegar ao seu valor limite
(por exemplo, em um contador de 3 bits, valor 7 na contagem crescente e valor 0 na
decrescente).
( ) A funcionalidade crescente/decrescente pode ser trocada automaticamente por meio da
utilização de um flip-flop do tipo “JK”, com os seus terminais “J” e “K” conectados aos nível
lógico “1”. O clock do flip-flop “JK” é obtido utilizando-se um outro contador que gera um
pulso toda vez que o seu bit mais significativo realizar a transição de “1” para “0”, ou seja,
quando a contagem for reiniciada.
Assinale a alternativa que traz a sequência correta.


Sabe-se que contadores são circuitos pertencentes ao grupo dos sistemas lógicos
sequenciais. Os contadores podem, ainda, ser classificados como contadores assíncronos e
síncronos. Especificamente sobre os contadores assíncronos, podemos mencionar que eles
são formados por flip-flops, tipo “JK” ou tipo “T” cascateados, ou seja, o sinal de clock de um
flip-flop é obtido a partir da saída “Q” do flip-flop vizinho, motivo esse de sua denominação
“assíncrono”. Por fim, sabe-se que um contador assíncrono pode realizar contagens
lineares, ou seja, os termos contados devem ser subsequentes (de forma crescente ou
decrescente).
Imagine que há a necessidade de exibir apenas os valores pares de uma contagem
crescente. Nesse caso, suponha que o início da contagem é garantido o valor “0”. Agora,
analise as alternativas a seguir.
I. A contagem de dois em dois (apenas os números pares) pode ser obtida introduzindo-se
um flip-flop a mais no contador em relação à quantidade mínima necessária. Esse flip-flop
adicional seria um bit inferior ao bit menos significativo da contagem. Exibe-se no display
todos os flip-flops, exceto o flip-flop adicional.
II. Pode-se coletar o sinal do clock de um componente divisor de frequência, em que a
frequência seria dividida por 2. Esse divisor de frequência pode ser construído com um flip-
flop tipo “JK” ou tipo “T”.
III. Para exibir apenas valores pares, basta deixar o display do bit menos significativo
congelado no valor lógico “0”. A contagem nos demais bits ficaria normal.
IV. Caso o display do bit menos significativo seja congelado no valor lógico “0”, fazendo a
contagem apenas dos demais bits, deve-se limitar a contagem. Por exemplo, caso
estejamos utilizando 3 flip-flops, a contagem deverá ser reiniciada no valor 5. O último valor
válido seria “100” (valor 4 em decimal), pois acrescentando-se o display em 0, ficaria “1000”
(valor 8 em decimal).
Agora, assinale a alternativa que traz apenas a(s) afirmativa(s) correta(s).
