MANUAL DE OPERAÇÃO

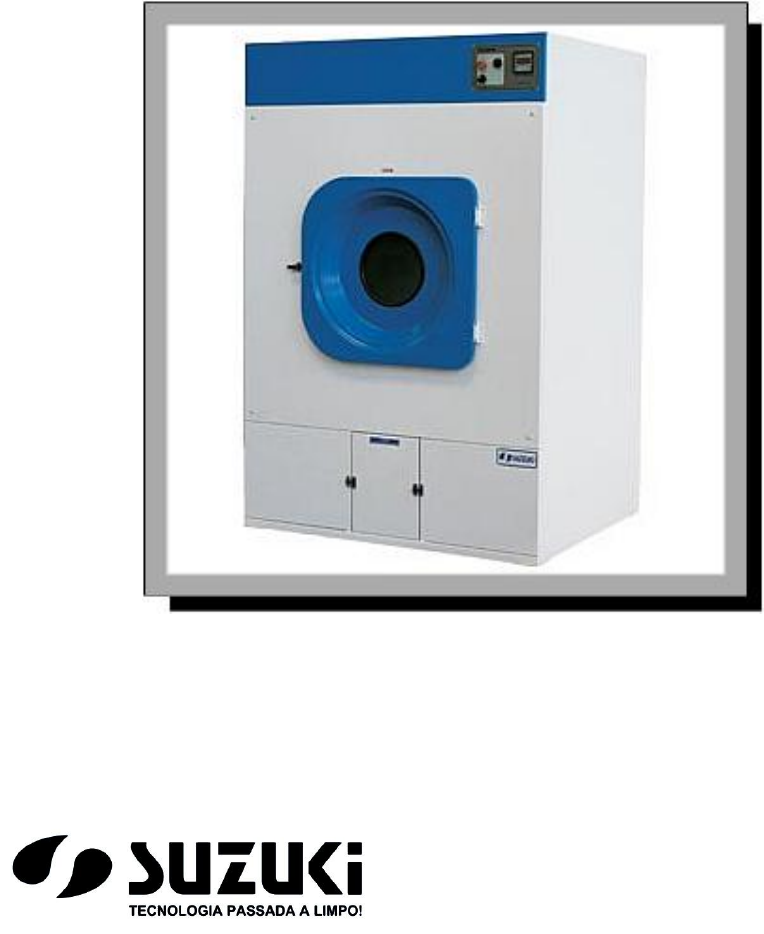

SECADOR ROTATIVO 10Kg � 20Kg � 30Kg






ADM/VENDAS/FÁBRICA: Rua Maranhão, 135 � Jardim Jalisco
Fone/Fax: (41)2106-6363 � CEP: 83404-390 � Colombo-PR
e-mail: suzuki@suzuki.ind.br

��REPRESENTANTES E ASSISTÊNCIA TÉCNICA EM TODO O BRASIL��
id11013312 pdfMachine by Broadgun Software - a great PDF writer! - a great PDF creator! - http://www.pdfmachine.com http://www.broadgun.com
mailto:suzuki@suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



1.0. APRESENTAÇÃO


Caro Cliente,

Queremos parabenizá-lo e agradecer-lhe por ter escolhido nossos SECADORES
ROTATIVOS � Modelo 10Kg, 20Kg e 30Kg, resultado da mais alta tecnologia em máquinas de
secagem profissional, desenvolvida para obter-se o máximo de rendimento, ser de fácil operação e
garantir a repetibilidade de operações com o menor índice de erros.

Desenvolvemos este manual com o objetivo de familiarizá-lo com os SECADORES e em
conseqüência permitir-lhe apreciar plenamente as suas qualidades. Recomendamos a sua leitura
com atenção, em todas as suas partes, antes de iniciar qualquer operação com o equipamento.

Nele estão contidas informações, conselhos e advertências diretas para a utilização
conveniente do equipamento. Você descobrirá características particulares e soluções que lhe
convencerão de sua boa escolha.

As instruções de manutenção são, no entanto, de caráter ilustrativo e sua execução deve ser
feita por pessoa com conhecimento técnico do assunto.

Estamos certos de que, observando estas condições, lhe será fácil entrar em sintonia com seu
novo equipamento, que poderá ser-lhe útil por longo tempo e com plena satisfação.









PARA MAIORES INFORMAÇÕES ENTRE EM CONTATO COM A SUZUKI.

Fone: (41) 2106-6363
homepage: www.suzuki.ind.br
e-mail:suzuki@suzuki.ind.br
e-mail:assistencia@suzuki.ind.br


mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br
http://www.suzuki.ind.br
mailto:e-mail:suzuki@suzuki.ind.br
mailto:e-mail:assistencia@suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



2.0. CARACTERÍSTICAS TÉCNICAS





SECADORES ROTATIVOS



Capacidade: Kg 10 20 30

Dimensões:
 Largura: mm 815 1095 1280
 Profundidade: mm 905 1350 1400
 Altura: mm 1265 1720 1885
Cesto:
 Diâmetro: mm 700 940 1140
 Profundidade: mm 500 900 890
 Rotação: RPM 44 35 34
 Volume: dm³ 190 625 919
 Fator de Carga: 1:19 1:31,2 1:30,6
Aquecimento Elétrico:
 Resistências: Kw 9,00 18,00 22,5
 Motor: CV 1/2 3/4 1,00
 Cons. Elétrico Total: Kw 9,4 18,6 23,3
Aquecimento à Vapor:
 Vapor (Consumo): Kg/h 18 36 52
 Pressão de Trabalho: Kgf/cm² 7,0 7,0 7,0
 Conexão de Entrada: pol 1/2� 1/2� 1/2�
 Saída do Condensado: pol 1/2� 1/2� 1/2�
 Motor: CV 1/2 3/4 1,00
 Cons. Elétrico Total: Kw 0,4 0,6 0,75
Aquecimento à Gás:
 Gás (Consumo): Kg/h 0,80 1,45 1,80
 Pressão de Trabalho: Kgf/cm² 1,5 a 2,0 1,5 a 2,0 1,5 a 2,0
 Motor: CV 1/2 3/4 1,00
 Cons. Elétrico Total: Kw 0,4 0,6 0,75
 Acendimento (standard) manual manual manual











O fabricante se reserva o direito de efetuar qualquer modificação técnica do equipamento sem prejudicar as características essenciais do mesmo, sem aviso prévio.

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



3.0. CONSTRUÇÃO

3.1. Estrutura

Estrutura montada em perfis de aço ABNT 1020 rigidamente interligados por meio de solda
contínua, proporcionando estabilidade total ao conjunto.
Corpo externo construído em chapas de aço ABNT 1020, tipo gabinete, revestido com isolante
térmico internamente.
Construção monobloco, com paredes duplas para instalação lado a lado, proporcionando economia
de espaço.
Todo conjunto recebe tratamento químico contra corrosão e base em primer de alta aderência e
acabamento final com pintura graneada a base de poliuretano.

3.2. Cesto

Cesto interno construído em chapa de aço ABNT 1020 com perfurações que proporcionam 45% da
área para circulação de ar quente, tendo as batedeiras incorporadas na mesma chapa, totalmente
decapada e galvanizada a quente.
Chapas de fundo e frontal construídas com o mesmo tipo de aço, para proporcionar longa vida útil
ao cesto.
Eixo em aço liga devidamente dimensionado para suportar os esforços e eventuais sobrecargas
solicitadas durante a operação.
Porta externa confeccionada em aço ABNT 1020, altamente resistente ao calor, com visor para
permitir a visualização das roupas em movimento.

3.3. Sistema de Transmissão

Acionamento através de polias e correias em �V�, por meio de motor elétrico trifásico para o cesto e
exaustor simultaneamente, com proteção de segurança na parte traseira onde estão as polias.

3.4. Aquecimento

Elétrico: O módulo de aquecimento elétrico é formado por um conjunto de resistências elétricas
tubulares blindadas aletadas dispostas de forma a melhorar a dissipação de calor.

Gás: Nos secadores de 10Kg, 20Kg e 30Kg o módulo de aquecimento a gás é formado por uma
bateria de queimadores infra-vermelhos que utilizam GLP como fonte de energia. O sistema de gás
é composto, ainda por válvula solenóide e válvula reguladora de pressão.

Vapor: O módulo de aquecimento a vapor é formado por um trocador de calor do tipo serpentina,
construído em tubos de cobre aletados para melhor dissipação do calor. Eliminação do condensado
através de filtro e purgador incorporados à câmara de aquecimento.

Está presente nas três formas de aquecimento, exaustor com rotor em alumínio fundido para a
retirada do ar saturado do interior do cesto, com filtro para retenção de felpa e caixa para limpeza
dos resíduos.

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



3.5. Comandos

O painel de comando que está localizado na parte frontal dos equipamentos é composto dos
seguintes componentes:
 Controlador digital de tempo e temperatura (TIMER).
 Chave geral �liga/desliga� para iniciar o ciclo de secagem.
 Sinaleiro para indicação de aquecimento ligado.
 Alarme sonoro para indicar final do tempo de operação.
Sistema de segurança na porta, através de fim de curso que desliga o sistema de motorização do
cesto, parando o equipamento e desligando o sistema de aquecimento assim que a porta é aberta.



PAINEL DO SECADOR DE 10Kg

PAINEL DOS SECADORES
 DE 20 Kg e 30Kg

Na parte traseira do secador está localizado o quadro de comando, seus componentes podem variar
de acordo com o tipo de secagem e a voltagem da máquina. Em geral todos os quadros de comando
possuem fusíveis, contator e relé térmico para a proteção do motor.

3.6. Opcionais

Podem ser instalados como opcionais nestes equipamentos os seguintes itens:
 Sensor de umidade (umidostato) para secagem com controle de umidade.
 Automação Completa com CLP (secadores de 20Kg e 30Kg)
 Acendimento automático(para secadores de 20Kg e 30Kg a gás)
mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



4.0. OPERAÇÃO

4.1. operação dos secadores elétricos

Após a roupa passar pelo processo de centrifugação,onde o excesso de água é eliminado, a roupa
deve ser encaminhada para a secagem. Proceda da seguinte maneira:
 Carregue a máquina de acordocom a sua capacidade.
 Feche a porta.
 Acione a chave �CICLO�.
 Programe o tempo e a temperatura no TIMER.(ver manual completo no item 7.0.)
A programação do TIMER é feita da seguinte forma:
Pressione a tecla e o display superior permitirá programar a temperatura desejada,
pressione ou para ajustar esta temperatura, dando mais um toque na tecla o
display inferior permite programar o tempo desejado de secagem, pressione ou
para programar este tempo. Pressionando pela terceira vez a tecla o display inferior
mostra o tempo de resfriamento, para alterar este tempo pressione ou . Para sair da
programação e gravar os dados na memória pressione novamente a tecla . O aparelho
também grava a programação após sete segundos sem pressionar nenhuma tecla.
O TIMER começará a contar o tempo e controlar a temperatura. No final do tempo programado
para secagem terá início o tempo de resfriamento, ao final do tempo de resfriamento o alarme será
acionado indicando que a secagem terminou.

�� Importante ��
Ao final de cada operação efetue a limpeza dos filtros.

4.2. operação dos secadores a gás

Após a roupa passar pelo processo de centrifugação,onde o excesso de água é eliminado, a roupa
deve ser encaminhada para a secagem. Proceda da seguinte maneira:
 Abra o registro do gás.
 Acenda o piloto.
 Carregue a máquina de acordo com a sua capacidade.
 Feche a porta.
 Acione a chave �CICLO�.
 Programe o tempo e a temperatura no TIMER.(ver manual completo no item 7.0.)
A programação do TIMER é feita da seguinte forma:
Pressione a tecla e o display superior permitirá programar a temperatura desejada,
pressione ou para ajustar esta temperatura, dando mais um toque na tecla o
display inferior permite programar o tempo desejado de secagem, pressione ou
para programar este tempo. Pressionando pela terceira vez a tecla o display inferior
mostra o tempo de resfriamento, para alterar este tempo pressione ou . Para sair da
programação e gravar os dados na memória pressione novamente a tecla . O aparelho
também grava a programação após sete segundos sem pressionar nenhuma tecla.
O TIMER começará a contar o tempo e controlar a temperatura. No final do tempo programado
para secagem terá início o tempo de resfriamento, ao final do tempo de resfriamento o alarme será
acionado indicando que a secagem terminou.

�� Importante ��
Ao final de cada operação efetue a limpeza dos filtros.

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



4.3. operação dos secadores à vapor

Após a roupa passar pelo processo de centrifugação,onde o excesso de água é eliminado, a roupa
deve ser encaminhada para a secagem. Proceda da seguinte maneira:
 Abra o registro do vapor
 Carregue a máquina de acordo com a sua capacidade.
 Feche a porta.
 Acione a chave �CICLO�.
 Programe o tempo e a temperatura no TIMER.(ver manual completo no item 7.0.)
A programação do TIMER é feita da seguinte forma:
Pressione a tecla e o display superior permitirá programar a temperatura(nos modelos
a vapor a programação da temperatura não tem efeito), dando mais um toque na tecla
o display inferior permite programar o tempo desejado de secagem, pressione ou
para programar este tempo. Pressionando pela terceira vez a tecla o display inferior
mostra o tempo de resfriamento, para alterar este tempo pressione ou . Para sair da
programação e gravar os dados na memória pressione novamente a tecla . O aparelho
também grava a programação após sete segundos sem pressionar nenhuma tecla.
O TIMER começará a contar o tempo e controlar a temperatura. No final do tempo programado
para secagem terá início o tempo de resfriamento, ao final do tempo de resfriamento o alarme será
acionado indicando que a secagem terminou.

�� Importante ��
Ao final de cada operação efetue a limpeza dos filtros.

Observações:

 As programações de tempo e temperatura devem ser feitas segundo as recomendações do
fabricante do tecido.
 Para que o controle de temperatura possa funcionar corretamente, uma válvula (secador a gás)
ou contator (secador elétrico) deve fazer este controle, ligando e desligando quando necessário.
 O controle de temperatura é padrão de fábrica somente nos modelos com aquecimento elétrico
ou a gás, nos modelos com aquecimento a vapor não há controle de temperatura, apenas a
indicação da temperatura durante o processo de secagem.








mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



5.0. OPCIONAIS

5.1. Sensor de umidade

O sensor de umidade permite que a secagem seja feita com o controle através da monitoração da
umidade que é retirada da roupa, juntamente com o sensor de umidade é instalado um controlador
para esta finalidade, onde é programado o percentual de umidade desejado no final da secagem.O
sensor de umidade é instalado no duto de saída de ar do secador e o controlador é instalado no
painel frontal da máquina.

5.2. Automação completa com CLP

O CLP permite que a secagem seja feita tanto por tempo como por umidade, permite também o
armazenamento de 35 receitas para os diferentes tipos de tecidos. O secador automatizado melhora
o índice de repetibilidade do processo de secagem, permite ainda processos de adição de produtos
durante a secagem (amaciante, essências...) e pode, mediante outros acessórios, efetuar processos
com pré-encolhimento (adição de vapor durante a secagem).

5.3. Acendimento automático

Em máquinas com aquecimento a gás o sistema de acendimento automático facilita a operação do
equipamento e dá mais segurança em caso de falta de gás, evitando vazamentos causados pelo não
acendimento dos pilotos. O sistema de acendimento automático pode ser instalado juntamente com
o CLP ou na máquina modelo standard.








mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



6.0. PROCEDIMENTOS DE MANUTENÇÃO

6.1. INSPEÇÕES

6.1.1. Inspeção no final de cada operação

 Limpar filtros das secadoras

6.1.2. Inspeção diária

 No final da jornada de trabalho, limpar o equipamento e remover a umidade que poderá ser
prejudicial, diminuindo a vida útil dos mesmos. Esta umidade depositada pode, ao longo do
tempo, favorecer o aparecimento de pontos de ferrugem que poderão se alastrar por toda a
estrutura da máquina.

6.1.3. Inspeção de acordo com a legislação própria

 Caldeira inspecionada por engenheiros de empresas credenciadas. (Prontuário do fabricante,
registro de segurança, e inspeções periódicas de acordo com a legislação).

6.1.4. Inspeção semanal

 Aperto de gaxetas.
 Vedação de portas externas � caso existam vazamentos, efetuar a regulagem e trocar as
borrachas, se necessário.
 Purgador do ar � verificar e eliminar a existência de água no copo do purgador.
 Verificar se os dispositivos de segurança estão funcionando corretamente. Ex.: o micro de
segurança de proteção das mãos de calandras e das portas em geral.
 Limpar os aquecedores.
 Nas secadoras, verificar se pela porta ou gaxeta, ocorre entrada de ar falso(ar frio).
 Verificar, em geral, a existência de parafusos, peças soltas ou folgadas e apertar se necessário.
 Limpar a ponta do sensor de umidade com ar comprimido seco(se houver sensor de umidade).

6.1.5. Inspeção mensal

 Lubrificação de mancais e se os rolamentos possuem bucha de fixação, verifique e aperte a
mesma.
 Verificar condições de trabalho e aperto das correias de transmissão, estica-las se for o caso.
 Polias � verificar os parafusos de fixação e partes móveis da transmissão.
 Verificar todos os terminais elétricose fusíveis, aperta-los se necessário, observe também a
ocorrência de oxidações.
 Verificar se, por algum problema técnico, houve redução de produtividade e qualidade,
comunicar o fabricante, se necessário.
mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



6.1.6. Inspeção semestral

 Óleo do redutor � verificar o nível e as condições, corrigir se necessário.
 Verificar as conexões das redes de água, vapor e ar comprimido.

5.1.7. Inspeção anual

 Verificar o estado geral da máquina e corrigir os possíveis pontos de oxidação por meio de
tratamento adequado.
 Fazer uma inspeção visual de possíveis pontos de fadiga do material.


6.2. LUBRIFICAÇÃO

6.2.1. Rolamentos

 Em condições normais de trabalho, os rolamentos são lubrificados com graxa. Em geral, os
espaços livres no alojamento e no rolamento deverão ser preenchidos parcialmente (30 a 50%). O
excesso pode causar uma rápida elevação de temperatura, particularmente nas altas rotações.
 A lubrificação deverá ser mensal, devendo haver proteção contra umidade. Caso ocorra
entrada de água no rolamento, a lubrificação deverá ser semanal.

 Usar graxa azul, consistência NLGI 2 à base de sabão de lítio. Esta graxa tem alto grau de
resistência à ferrugem e oxidação, tem excepcional desempenho a temperaturas baixas e
elevadas e também a alta velocidade com particular efeito de atenuar o ruído de giro dos
rolamentos. É recomendada como graxa universal para ampla gama de aplicações.

6.2.2. Motores elétricos

 Os motores elétricos usados em lavanderia, geralmente não necessitam de lubrificação, pois
são dotados de rolamentos lubrificados para toda a vida dos mesmos.

6.3. CORREIAS

 A deflexão, no meio do vão deverá ser aproximadamente 1,6mm para cada 100mm de
distância entre os centros dos eixos.
 Na prática pode-se considerar a espessura da correia como a distância para deflexão, com
uma força de aproximadamente 4Kgf.
 O correto ajuste da correia deve ser feito com um testador de tensão.

A DEFLEXÃO VARIA DE ACORDO
COM A ESPESSURA DA CORREIA

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



6.4. PRESSÕES DE TRABALHO

 Pressão do vapor para as secadoras - 7 a 10Kgf/cm².
 Atenção: Cuidar com a queda de pressão da linha de vapor.

 Pressão de gás para as secadoras � 1,5Kgf/cm².


6.5. INSTALAÇÃO

6.5.1. Vapor

 A capacidade da caldeira deverá ser compatível com a quantidade de equipamentos que ele irá
alimentar.
 A rede de vapor deverá ser dimensionada por engenheiros e orientada por empresa
especializada, Ex.: Spirax Sarco.
 A tubulação deverá ser isolada termicamente para evitar perda de carga.
 Deverá possuir registro geral e registros individuais, próximos a cada máquina.
 No final de cada linha um purgador corretamente instalado.
 A pressão deverá se manter constante entre 80 a 120 libras.
 Deve ser previsto retorno do condensado para a caldeira.

6.5.2. Elétrica

 A rede elétrica deverá ser dimensionada por engenheiros, seguindo recomendações do
fabricante.
 Prever quadro de distribuição, constando disjuntor geral e disjuntores individuais, um para cada
equipamento, devidamente identificados.
 Observar a ocorrência de aquecimento na fiação. Se isto estiver ocorrendo é sinal de sobrecarga
neste ramal da instalação.
 Verificar se não há oscilações na tensão. Se estiver ocorrendo verificar se está dentro dos
padrões recomendados pela companhia de distribuição da sua região.
 A instalação é aérea por meio de calhas e eletrodutos.
mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



6.6. PLANILHAS

 A adoção de planilhas de manutenção constando data, descrição do problema, tempo do
conserto, tendo que no verso conste toda a manutenção preventiva, inclusive com determinação dos
períodos de manutenção.

 Obs.: Na parte de manutenção da planilha deverá constar a assinatura do executor da
correção.
 Discriminar o material utilizado no conserto para que se tenha um acompanhamento da
vida da máquina.

Data Descrição do Problema e Correção Adotada
Tempo
(duração)
Assinatura (Técnico)





 Esta ficha deverá ser afixada à máquina durante toda a vida do equipamento, e na medida
que se completem todos os seus campos, uma nova deverá ser aberta.

FICHA DE MANUTENÇÃO PREVENTIVA

Máquina: Modelo: Tipo:
Período:

A) Manutenção diária
- limpeza da máquina.

 B) Manutenção semanal
 - verificar gaxetas, peças soltas ou folgadas, proteções e dispositivos de segurança
 - vedações das portas e seu correto funcionamento
 - purgador e lubrificador de ar comprimido
 - limpar os aquecedores e verificar possíveis entradas de ar frio (secadoras)

 1a semana 2a semana 3a semana 4a semana
Mês Resp. Data Resp. Data Resp. Data Resp. Data
Janeiro
Fevereiro
Março
Abril
Maio
Junho
Julho
Agosto
Setembro
Outubro
Novembro
Dezembro

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



 C) Manutenção mensal
 - lubrificação de mancais e rolamentos
 - ajuste da transmissão
 - estado dos terminais elétricos e fusíveis

Mês Responsável Data Mês Responsável Data
Janeiro Julho
Fevereiro Agosto
Março Setembro
Abril Outubro
Maio Novembro
Junho Dezembro

 D) Manutenção semestral
Mês Responsável Data
Junho
Dezembro

 E) Manutenção anual
Mês Responsável Data
Dezembro

FICHA DE MANUTENÇÃO CORRETIVA

Data
Descrição do Problema e Correção
Adotada
Tempo
(duração)
Assinatura (Técnico)

























mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



7.0. LISTA DE COMPONENTES SECADOR 10KG


mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



8.0. LISTA DE COMPONENTES SECADOR 20KG


mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



9.0. LISTA DE COMPONENTES SECADOR 30KG


mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br





1
2
3
45
6
mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



08.0. programação do controlador inv-19


Conexões Elétricas
Conf igurações e Program ação: Secadores

Para acessar as conf igurações , energize o aparelho c om as
tec las e press ionadas . Ut i l i ze a tec la para se lec ionar
o i tem, e as t ec las e para al terar o valor c onforme a
tabela abai xo:


Armazena o valor da his terese da temperatura ent r e
2ºC e 15ºC.

Se = 0 o cronômetro do tempor izador é decrescente.
Se = 1 o cronômetro do tempor izador é crescente.
(Conf i guraçãode fábr ica : F1 = 1) .

Se = 0 o rel e do tempor izador ac iona quando in i c ia a
tempor izaç ão.
Se = 1 o r elé do t empor izador ac iona quando termina
a tempor ização.
(Conf i guração de f ábr ica : F2 = 0)

Armazena o s et-point máximo da t emperatura
programada.
(Conf i guração de f ábr ica : F6 =150ºC) .

Se = 0 o r eset do t imer é fe i to at ravés da t ec la
Se = 1 o reset do t imer é fe i to automat icamente por
tempo.
(Conf i guração de f ábr ica : F8 = 0) .

A jus ta o tempo do reset automát ico se F8=1

Se = 0 conta o tempo do t imer até 99.59 minutos .
Se =1 conta o t empo do t imer até 999.9 minutos.
(Conf i guração de f ábr ica : F10 = 0) .

Se = 0 in ic ia a tempor ização ao l igar o aparelho
Se = 1 in ic i a a tempor ização pela t ec la ou conta to
externo.
(Conf i guração de f ábr ica : F11 = 0 ) .

Armazena o valor do of f -s et da t emperatura ent re
�15ºC e +15ºC.
(Conf i guração de f ábr ica : F12 = 0)
Ao conc lui r as conf i gurações, press ione a tec la para gravar
os dados na memór i a e i n ic i ar o f unc ionamento normal .


Display que indica a temperatura presente no sensor
ou o valor dos parâmetros programáveis.

Display que indica que o tempo decorrido ou o valor
dos parâmetros programáveis.
 Tecla de programação.

Tecla Down: diminui o valor dos parâmetros
programáveis.

Tecla Up: aumenta o valor dos parâmetros
programáveis.
 Não é utilizada nesta versão de controlador.
 Tecla de disparo do temporizador: ativa o timer.

Led indicador de temporizador ativo: indica que o
temporizador está contando o tempo.

Led indicador de aquecimento ligado: indica que a
saída do controle de temperatura está acionada.
mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br









9.0. PLANILHAS DE INSTALAÇÃO

PLANILHAS

DE

INSTALAÇÃO
mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




S
U
Z
U
K
I


mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




S
U
Z
U
K
I


mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




S
U
Z
U
K
I



mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




S
U
Z
U
K
I

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




S
U
Z
U
K
I

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




S
U
Z
U
K
I



mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br








10.0. ESQUEMAS ELÉTRICOS

ESQUEMAS


ELÉTRICOS
mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




A
q
u
e
c
.
L
ig
a
d
o
A
la
rm
e
 S
o
n
o
ro
R
e
s
is
tê
n
c
ia
s
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
S
T
Ligação da Caixa de Resistências
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
C2 - Contator das resitências;
TM - Controlador INV-19;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
L1 - Sinaleiro para "aquecimento ligado".
Ligação da Caixa de Resistências
T
EM 380V
R S
R
EM 220V
Legenda:
F1,F2,F3 - Fusível de força;
C1 - Contator do cesto;
C2 - Contator das resistências;
RT1 - Relé térmico do cesto.
Resistências
1~
M1
Cesto Caixa das
Diagrama de Comando Diagrama de Força
RT1
F1,F2,F3
S(N)
N
C
e
s
to
8
7
A1
A2
TM C1
71
6
L1
L
N
SON
X1A1
X2A2
C2
52
C1
13
14
C1
s2
RT1
95
S0
4
s3
9
12
96
0 1
3
R
R
e1
R
T
s1
10
12
TM
11
12
R
S
TR S
U WV
42 6
V WU
R TS
R1 T1S1
31 5
31 5
42 6
C2
1 53
2 64
R TS
SC 10 ELT
Comando
Força
S/ESC
Edo Almeida
01/06/04
01
10E.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




V1 L1SONC1TM
S(N)
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
TM - Controlador INV-19;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
V1 - Válvula solenóide do vapor;
L1 - Sinaleiro para "aquecimento ligado".
Observação:
(*) Opcionais que variam de acordo com a máquina.
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
C
e
s
to
N 7
A
la
rm
e
 S
o
n
o
ro
A2 N
A
q
u
e
c
.
L
ig
a
d
o
 (
*)
V
a
p
o
r
(*
)
A2 X2
Legenda:
F1,F2,F3 - Fusível de força;
C1 - Contator do cesto;
RT1 - Relé térmico do cesto.
Cesto
M1
3~
W1
WU V
U1 V1
Diagrama de Comando
R
8
1
A1 L
7 2
s3
10
S0
3
4
s1s2
12 12
9 10
A1 X1
6
12
11
TM
R
95
96
RT1
R
e1
F1,F2,F3
62 4
RT1
51 3
62 4
C1
51 3
SR T
S
T
R
TR S
Diagrama de Força
SC 10 VAPOR
Comando
Força
S/ESC
Edo Almeida
09/09/04
01
10V.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




V1 L1SONC1TM
S(N)
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
TM - Controlador INV-19;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
V1 - Válvula solenóide do gás;
L1 - Sinaleiro para "aquecimento ligado".
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
C
e
s
to
N 7
A
la
rm
e
 S
o
n
o
ro
A2 N
A
q
u
e
c
.
L
ig
a
d
o
A2
G
á
s
X2
Legenda:
F1,F2,F3 - Fusível de força;
C1 - Contator do cesto;
RT1 - Relé térmico do cesto.
Cesto
M1
3~
W1
WU V
U1 V1
Diagrama de Comando
R
8
1
A1 L
7 2
C1
s3
10
S0
3
4
s1s2
12 12
9 10
14
6
A1 X1
13
5
12
11
TM
R
95
96
RT1
R
e1
F1,F2,F3
62 4
RT1
51 3
62 4
C1
51 3
SR T
S
T
R
TR S
Diagrama de Força
SC 10 GÁS
Comando
Força
S/ESC
Edo Almeida
27/05/04
01
10G.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




Legenda:
F1,F2,F3 - Fusível de força;
C1 - Contator do cesto;
C2 - Contator das resistências;
RT1 - Relé térmico do cesto.
Resistências
Caixa das
Ligação da Caixa de Resistências
M1
A
q
u
e
c
.
L
ig
a
d
o
R
e
s
is
tê
n
c
ia
s
A
la
rm
e
 S
o
n
o
ro
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
R S T
T
S
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
C2 - Contator das resitências;
TM - Controlador INV-19;
MP - Micro-switch da porta;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
L1 - Sinaleiro para "aquecimento ligado".
Ligação da Caixa de Resistências
EM 380V
R
EM 220V
Cesto
3~
Diagrama de Comando
N
e1
S0
S(N)
R
TSR
L
N
C
e
s
to
8
7
TM
A1
A2
C1 C2
A1
A2
SON
X1
X2
L1
21 7
C1
13
6
14
1
4
5
3
MP
4 62
U
U
WV R
V W R1
RT1
1
1
2
C1
3 53 5
4 6
1
2
C2
96
RT1
10
12
s3 s2
9
12
R
0 1
4
3
s1
11
12
TM
95
R
R
F1,F2,F3
TS
Diagrama de Força
R
T
S
TS
T1S1
53
64
SC 20 ELT
Comando
Força
S/ESC
Edo Almeida
03/06/04
01
20E.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




M1
A
q
u
e
c
.
L
ig
a
d
o
A
la
rm
e
 S
o
n
o
ro
R
e
s
is
tê
n
c
ia
s
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
T
S
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
C2 - Contator das resitências;
TM - Controlador INV-19;
MP - Micro-switch da porta;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
L1 - Sinaleiro para "aquecimento ligado".
S
Ligação da Caixa de Resistências
R
Ligação da Caixa de Resistências
T
EM 380V
R
EM 220V
Legenda:
F1,F2,F3 - Fusível de força;
C1 - Contator do cesto;
C2 - Contator das resistências;
RT1 - Relé térmico do cesto.
3~
Cesto
Resistências
Caixa das
TM
RT1
Diagrama de Comando
S(N)
8
N 7
1
96
R
S0
0 1
4
3
e1
R
95
R
4
A1
A2
C
e
s
to
A1
A2
C1
L
N
SON L1
X1
X2
C2
1
5
6
13
14
3
C1
7 2
MP
U WV
V WU
R TS
R1 T1S1
RT1
31 5
42 6
C1
31 5
42 6
C2
1 53
2 64
R
S
T
12
119
12
s3 s2
10
12
s1
TM
R TS
TR S
F1,F2,F3
Diagrama de Força
SC 30 ELT
Comando
Força
S/ESC
Edo Almeida
03/06/04
01
30E.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




11
12
6
A1
A2
V
a
p
o
r
(*
)
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
MP - Micro-switch da porta;
TM - Controlador INV-19;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
V1 - Válvula solenóide do vapor;
L1 - Sinaleiro para "aquecimento ligado".
Observação:
(*) Opcionais que variam de acordo com a máquina.
TM C1 SON
S(N)
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
A2
C
e
s
to
7N
A
la
rm
e
 S
o
n
o
ro
N
MP
7
A18
1
3
L
2
12
s3
1
9
4
3
S0
0 1
12
s2 s1
10
Diagrama de Comando
R
R
R
96
95
RT1
e1
L1V1
Legenda:
F1,F2,F3 - Fusível de força;
C1 - Contator do cesto;
RT1 - Relé térmico do cesto.
A
q
u
e
c
.
L
ig
a
d
o
 (
*)
X2
Cesto
U1
M1
U
3~
V1
V W
W1
F1,F2,F3
X1
TM
42 6
1
2
RT1
3 5
4 6
C1
1
R
3 5
TS
S
T
R
R
S T
Diagrama de Força
SC 20 / 30 VAPOR
Comando
Força
S/ESC
Edo Almeida
09/09/04
01
20-30V.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




1
11
4
12
3
5
13
A1
6
14
G
á
s
A2
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
MP - Micro-switch da porta;
TM - Controlador INV-19;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
V1 - Válvula solenóide do gás;
L1 - Sinaleiro para "aquecimento ligado".
TM C1 SON
S(N)
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
A2
C
e
s
to
7N
A
la
rm
e
 S
o
n
o
ro
N
MP
7
A18
1
L
2
C1
12
s3
9
4
3
S0
0 1
12
s2 s1
10
Diagrama de Comando
R
R
R
96
95
RT1
e1
L1V1
Legenda:
F1,F2,F3 - Fusível de força;
C1 - Contator do cesto;
RT1 - Relé térmico do cesto.
A
q
u
e
c
.
L
ig
a
d
o
X2
Cesto
U1
M1
U
3~
V1
V W
W1
F1,F2,F3
X1
TM
42 6
1
2
RT1
3 5
4 6
C1
1
R
3 5
TS
S
T
R
R
S T
Diagrama de Força
SC 20 / 30 GÁS
Comando
Força
S/ESC
Edo Almeida
27/05/04
01
20-30G.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




TM C1 SON L1Ie1
Legenda:
e1 - Fusível de comando;
S0 - Comutador "liga/desl. motor";
C1 - Contator do cesto;
MP - Micro-switch da porta;
TM - Controlador INV-19;
RT1 - Relé térmico do cesto;
SON - Alarme sonoro (sonalarme);
Ie1 - Controlador de chamas;
L1 - Sinaleiro para "aquecimento ligado";
F1, F2, F3 - Fusível de força.
C
o
n
tr
o
la
d
o
r
IN
V
-1
9
S(N)
N 7
C
e
s
to
A
la
rm
e
 S
o
n
o
ro
A2 N
C
o
n
tr
o
la
d
o
r
d
e
 C
h
a
m
a
s
A
q
u
e
c
.
L
ig
a
d
o
A2 X2
Cesto
W1
W
3~
M1
V1U1
VU
MP
s1
C1
8
1
A1 L
7 2
S0
0 1
4
3
1212
9
s3
10
s2
R
R
96
95
R
e1
RT1
Diagrama de Comando
14
6
A1 X1
3
5
13
12
1
11
4
TM
42 6
31 5
RT1
42 6
TR S
C1
31 5
F1,F2,F3
Diagrama de Força
T
S
R
TSR
SC 20 / 30 GÁS
Acendimento Automático
Comando
Força
S/ESC
Edo Almeida
27/05/04
01
20-30GAut.dwg

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br




Controlador de Chamas Selcon
Botão de Reset
Led indicador de falhas
Série: xxxxxxxx
Aliment.: 220 VCA
Modelo: ST-M22-21
SELCON LTDA.
Indústria Brasileria
Produto: ST-M22-21
10 KVpp
20-30GAut.dwg
Detalhe:
Controlador de Chamas Selcon
SC 20 / 30 GÁS
Acendimento Automático
Modelo: PRG-Ie-221-12-111-21
Aliment.: 220 VCA
Série: xxxxxxxx
Desativa
Bloqueio
CH/BL
MOD. 1
3,0mm  d  4,0mm
03
S/ESC
Edo Almeida
27/05/04
opção
Aterramento: Cabo de silicone 1mm², 220°C, 10KV
Controlador de Chamas Selcon
2. A ligação do sensor de chamas nos queimadores deverá ser feita com cabo cofisil 1,5mm².
1. A ligação dos queimadores deverá ser feita com cabo de silicone 1,0mm², 200°C, 10KV.
Detalhe 1:
SELCON LTDA.
Indústria Brasileria
Produto: PRG-Ie
Transformador externo para ignição
Observações:
Eletrodo ignitor
Eletrodo sensor
Válvula de gás
IG1
Tig1
IO1
Legenda:
V1
Ignitor: Cabo de silicone 1mm², 220°C, 10KV
Detalhe 2:
Cores dos cabos dos controladores de chamas:
Branco
Marrom
CinzaCZ
MR
BR
RS
VM
PR
Rosa
Vermelho
Preto
Esquema de Ligação do Controlador de Chamas Selcon
V1
Alimentação
N(L2)
6(L1)
6 N
A2
A1
Mr Vm Lj Am Bj Pr
IG1Tig1
TI1
IO1
Queimador 1
IO1
Controlador de chmas 1 (Ie1)
BrRsLi Cz Az Vd

mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br





suzuki@suzuki.ind.br www.suzuki.ind.br



10.0. TESTE DE RESISTÊNCIAS EM SECADORES ELÉTRICOS


 Em alguns casos se torna necessário que testes sejam feitos nas
resistências dos secadores para verificar se alguma resistência está
queimada, em curto com a carcaça ou �aberta�.
 Os testes devem ser feitos com as resistências desligadas e separadas
das outras resistências que estão no mesmo circuito.
 Para se saber com certeza do estado das resistências é necessário ter um
multímetro em mãos.
 Temos também que saber o valor real da resistência medida. Este valor
é obtido através da seguinte equação:

P
V
R
²


Onde: R � resistência ôhmica ()
 V � tensão da resistência (V)
 P � potência da resistência (W)

 Os valores de tensão e potência estão marcados na primeira aleta de
cada resistência.
Para resistências de 1500W em 220V, o valor da resistência é
aproximadamente 32
Para resistências de 2500W em 220V, o valor da resistência é
aproximadamente 19
 Se o valor da resistência não puder ser medido pelo multímetro, a
resistência pode estar �aberta� ou seja, sem continuidade.
 Outro problema que pode acontecer é a resistência estar em �curto�, ou
seja, o multímetro estará mostrando �0�(zero).






mailto:suzuki@suzuki.ind.br
http://www.suzuki.ind.br
