Av2 - Circuitos Elétricos I
  
(/notific
Informações Adicionais
Período: 28/02/2022 00:00 à 11/04/2022 23:59
Situação: Confirmado
Pontuação: 750
Protocolo: 712144079
A atividade está fora do período do cadastro
Avaliar Material
a)

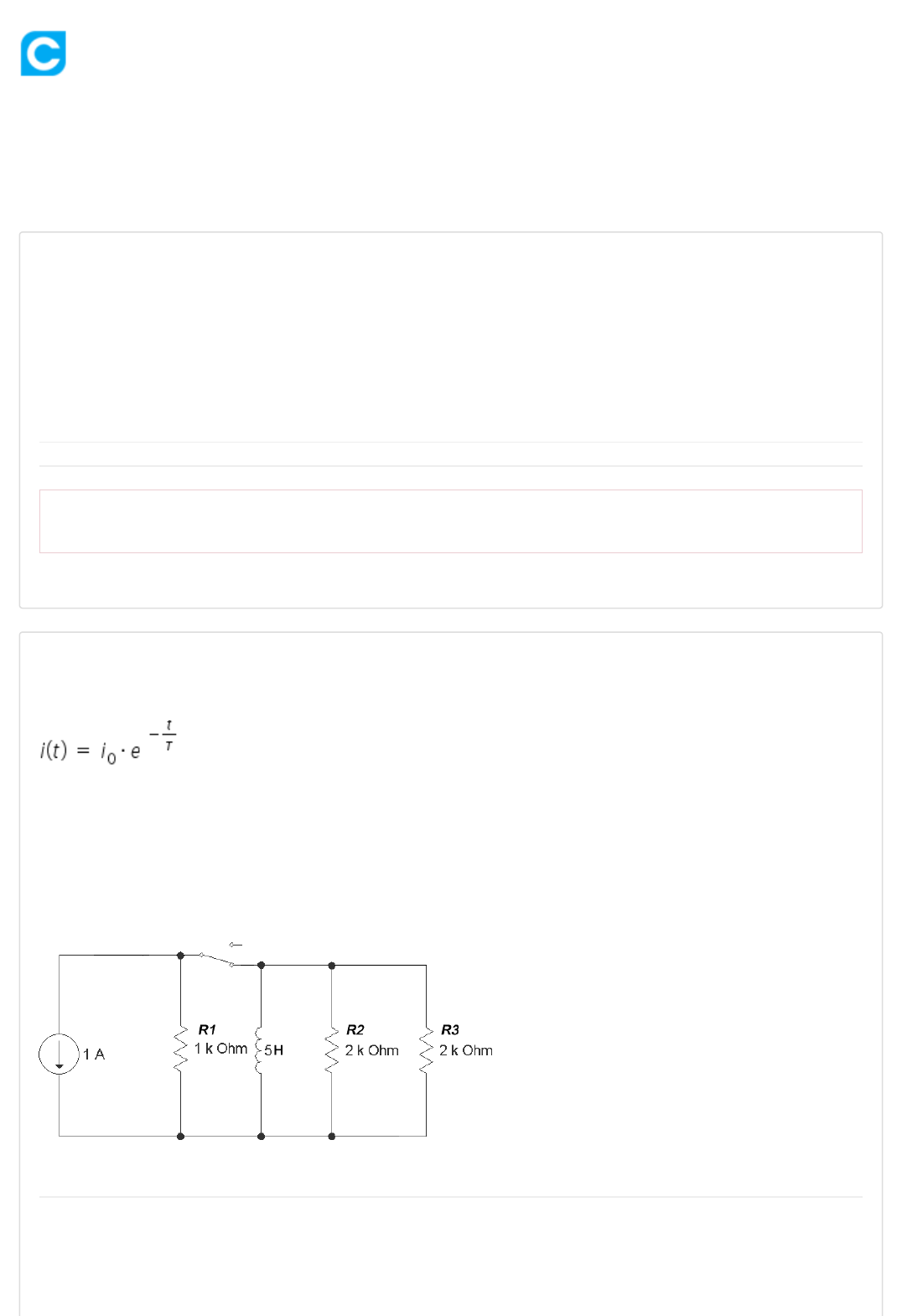

1) A resposta natural em circuitos RL sem fonte após o chaveamento é dada por:


Considere o circuito RL da Figura 1, em que no instante t<0 a corrente no indutor é 1A.

Figura 1 - Circuito RL sem fonte.
Assinale a alternativa que apresenta corretamente o valor da corrente no indutor após 8 ms:
Alternativas:
100 mA.
Esse site utiliza cookies para oferecer uma melhor experiência de navegação, analisar como você interage em
nosso site, otimizar o desempenho e personalizar o conteúdo. Ao utilizar este site, você concorda com o uso
de cookies. Saiba mais em nosso Portal de Privacidade
(https://www.canaldatransparencia.com.br/cogna/).
Ok
https://www.colaboraread.com.br/aluno/timeline/index/2445250905?ofertaDisciplinaId=1742153
https://www.colaboraread.com.br/notificacao/index
javascript:void(0);
https://www.canaldatransparencia.com.br/cogna/
b)
c)
d)
e)
a)
b)
c)
d)
e)
2)
3)
5 ms.
201,9 mA.  Alternativa assinalada
535,2 mA.
548,8 mA.
Um circuito RC é dito sem fonte, quando a fonte de tensão que estava conectada ao Capacitor é
desligada do circuito em um tempo, conforme a Figura 1.

Figura 1 - Circuito RC com chave não acionada.
Fonte: Mello, Guilherme 2018.

Considere que o capacitor possui capacitância igual a 1 mF e o resistor R2 é igual a  . A fonte é de 100
V.
Assinale a alternativa que apresenta corretamente o valor da tensão no capacitor após  s  segundos do
chaveamento:
Alternativas:
10,1 V
15,5 V
27,6 V
36,8 V  Alternativa assinalada
42,4 V
Seja um capacitor formado por placas planas de área A e separadas por uma distância d entre elas. As
placas são separadas pelo ar. Analise as afirmações a seguir e assinale V para verdadeiro e F para falso:
(   ) Ao aumentar a distância entre as placas o valor da capacitância aumenta.
(   ) Ao aumentar a área das placas, o valor da capacitância aumenta.
(   ) Se associarmos dois destes capacitores em paralelo, o valor da capacitância será  .
Esse site utiliza cookies para oferecer uma melhor experiência de navegação, analisar como você interage em
nosso site, otimizar o desempenho e personalizar o conteúdo. Ao utilizar este site, você concorda com o uso
de cookies. Saiba mais em nosso Portal de Privacidade
(https://www.canaldatransparencia.com.br/cogna/).
Ok
https://www.canaldatransparencia.com.br/cogna/
a)
b)
c)
d)
e)
a)
b)
c)
d)
e)
4)
5)
(   ) Se aplicarmos a porcelana como material dielétrico entre as placas do capacitor, o valor da capacitância
não se altera.
Assinale a alternativa que apresenta a sequência correta:
Alternativas:
V-V-F-F.
F-V-V-F.  Alternativa assinalada
V-F-F-V.
F-V-F-F.
V-V-V-F.
Seja um capacitor de placas circulares cujo raio é igual a R e as placas são separadas pelo ar a uma
distância d.
Nestas condições, teremos uma capacitância cujo valor pode ser aumentado de duas maneiras:
Alternativas:
do aumento do raio e/ou diminuição da distância das placas.  Alternativa assinalada
do aumento do raio e/ou aumento da distância das placas.
do aumento da distância entre as placas e/ou diminuição da área das placas.
do diminuição do raio e/ou diminuição da área das placas.
da diminuição do raio e/ou diminuição da distância das placas.
Sabe-se que o indutor é um elemento armazenador de energia na forma de campo magnético e
também pode-se determinar o valor de um indutor, apresentado muitas vezes como um fio enrolado,
bobina e até mesmo denominado de reator, através da equação que relaciona a área de referência da seção
transversal da bobina, o comprimento e o número de espiras, como apresentado na Figura 1.

Figura 1 - Indutor.
Esse site utiliza cookies para oferecer uma melhor experiência de navegação, analisar como você interage em
nosso site, otimizar o desempenho e personalizar o conteúdo. Ao utilizar este site, você concorda com o uso
de cookies. Saiba mais em nosso Portal de Privacidade
(https://www.canaldatransparencia.com.br/cogna/).
Ok
https://www.canaldatransparencia.com.br/cogna/
Fonte: Araujo, Ricardo 2018.


Que pode ser identificado por:
E a potência desses equipamentos é dada através da Lei de Ohm:
Vale lembrar que   é a taxa de variação da corrente elétrica passante sobre o elemento, apresentada em
Ampères por segundo.

Considere o circuito apresentado na Figura 2, em que L1 = L2 = L3 = L4 = L5 = 6 mH.

Figura 2 - Circuito de associação de indutores.
Fonte: Mello, Guilherme 2018.
Assinale a alternativa que apresenta corretamente a potência elétrica total do circuito sabendo que a taxa
de variação da corrente elétrica de 2 A/s e a corrente total do circuito é de 3 A:
Alternativas:
Esse site utiliza cookies para oferecer uma melhor experiência de navegação, analisar como você interage em
nosso site, otimizar o desempenho e personalizar o conteúdo. Ao utilizar este site, você concorda com o uso
de cookies. Saiba mais em nosso Portal de Privacidade
(https://www.canaldatransparencia.com.br/cogna/).
Ok
https://www.canaldatransparencia.com.br/cogna/
a)
b)
c)
d)
e)
48 mW.
36 mW.
18 mW.
12 mW.
84 mW.  Alternativa assinalada
