23/10/2026 16:43:33 1/4
REVISÃO DE SIMULADO
Nome:
ELINALDO TEIXEIRA ALVES
Disciplina:
Circuitos Elétricos I
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão

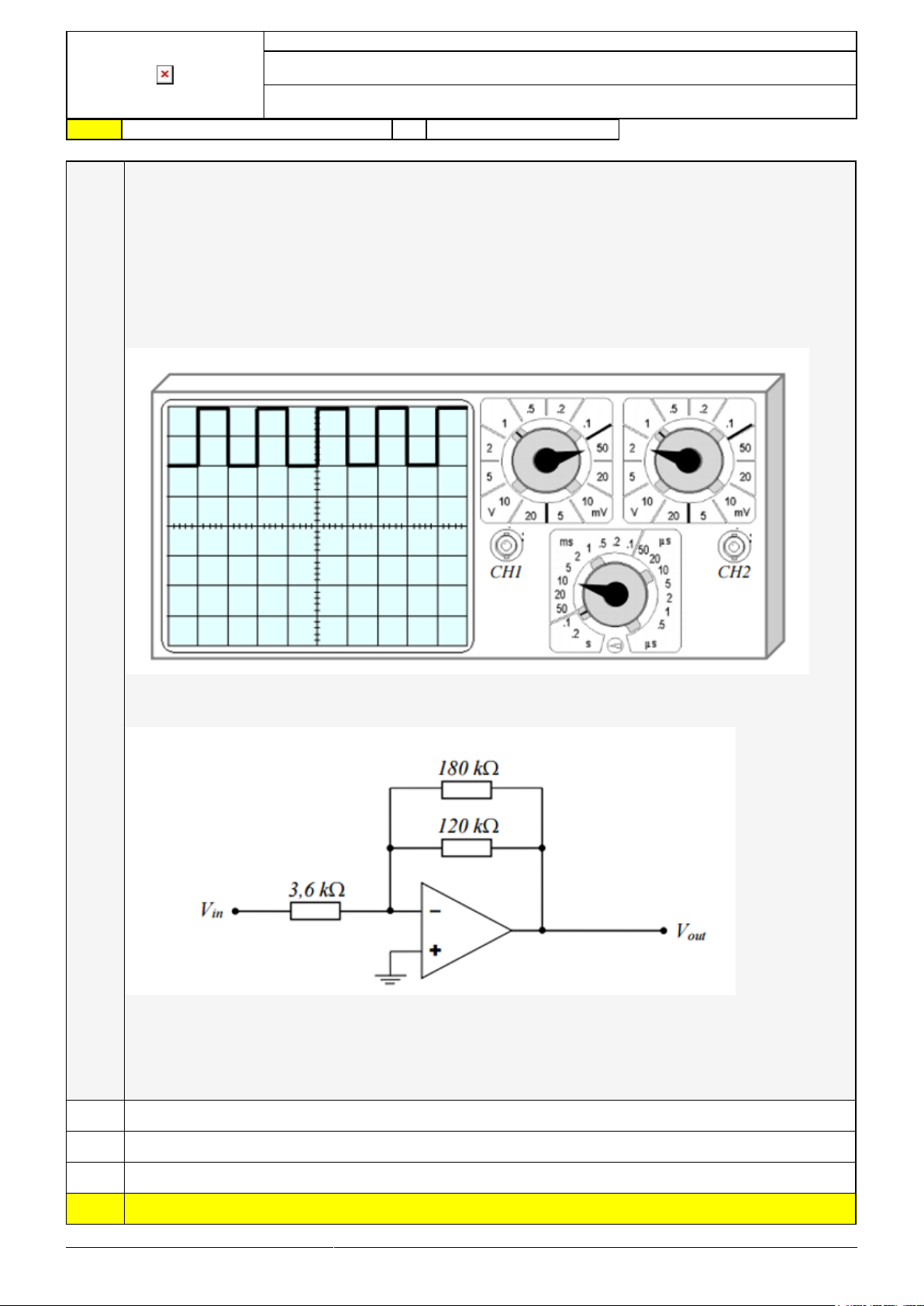

001 (IFPE) A fim de realizar a operação de processamento de um sinal elétrico (Vin) de baixa
amplitude na saída de um aparelho eletrônico, o responsável pela manutenção fez uso de um
osciloscópio de modo a visualizar o referido sinal. Antes das análises, ele garantiu o devido
ajuste de atenuação das pontas de prova sob uso (x1), adequação do nível de trigger e
ganho DC nulo. O perfil do sinal Vin é descrito a seguir, sendo visualizado no canal 1 (CH1).
As respectivas configurações de amplitude (milivolts/DIV ou volts/DIV) e tempo (time/DIV) do
aparelho são apresentadas. Note que o sinal apresenta período de 20 ms, valor mínimo 100
mV (Vin_min) e valor máximo 200 mV (Vin_máx). Na tela do osciloscópio, o sinal ocupa duas
divisões verticais entre o mínimo (Vin_min) e o máximo valor (Vin_máx).
 Em seguida, o profissional decidiu fazer uso de um circuito com amplificador operacional,
tendo como entrada o sinal Vin. Em protoboard conseguiu construir a topologia a seguir:

Admita que seja desejado visualizar a tensão de saída (Vout) no mesmo osciloscópio. Para
isso, o responsável admitiu a configuração (Volts/DIV) indicada no canal 2 (CH2). Neste caso,
assinale a alternativa que indica o número CORRETO de divisões verticais ocupadas na tela
do osciloscópio entre o valor mínimo e o valor máximo do sinal de tensão Vout.
X A) 2

B) 4

C) 3

D) 1

23/10/2026 16:43:33 2/4
E) 8
Questão
002

A) 6/5.
X B) 3.
C) 4/3.
D) 5.
E) 8/3.
Questão
003 Dado o circuito resistivo na figura a seguir, qual o valor da razão entre as correntes
A) 1/2
B) 2/3
C) 1/6
X D) 1/3
E) 3/5
Questão
004 Considere um circuito composto por 6 tipos de circuitos padrão, compostos por
amplificadores operacionais, associados em cascata, na seguinte ordem: 1 circuito tipo
amplificador não inversor, 1 circuito tipo inversor, 1 circuito tipo seguidor de tensão, 1
circuito tipo não inversor, 1 circuito tipo inversor e 1 circuito tipo seguidor. Todos os circuitos
citados possuem resistores de ajuste de ganho iguais e cada saída do circuito é diretamente
conectada à entrada do seguinte, com exceção da entrada do primeiro circuito e da saída do
sexto circuito. O valor total do ganho de tensão é igual a:
X A) 2
B) 8
C) 4
D) −4
E) −8
23/10/2026 16:43:33 3/4
Questão
005 (IFMG) Quanto aos amplificadores operacionais, abaixo são apresentados 04 circuitos usados
como aplicações básicas destes importantes circuitos integrados. Os nomes corretos de cada
circuito, na sequência apresentada é mostrada na letra:
A) Comparador, amplificador não inversor, amplificador inversor e somador inversor.

B) Somador não inversor, amplificador inversor, amplificador não inversor e comparador.

X C) Comparador, amplificador inversor, amplificador não inversor e somador inversor.

D) Comparador, amplificador inversor, amplificador não inversor e somador não inversor
E) Amplificador inversor, amplificador não inversor, comparador e somador inversor.

Questão
006 (CONCURSO IFES) Um circuito é representado na figura e a diferença de potencial entre 1 e 2
é de 126 V. Qual é a corrente em R?

A) 0,3 A.
B) 0,8 A.
C) 1,5 A.
X D) 1,1 A.
E) 2,3 A.
Questão
007 Considere as seguintes proposições acerca de circuitos com amplificadores operacionais:
I — Um amplificador operacional ideal possui uma resistência de saída zero e uma resistência
de entrada baixa.
II — Um AMPOP opera com tensão de alimentação do tipo CA.
III — Um amplificador inversor defasa o sinal de entrada em 90°.
IV — Um amplificador não inversor sempre terá um ganho maior que 1.
V — Um amplificador diferencial é um dispositivo que amplifica a diferença entre duas
entradas, porém rejeita quaisquer sinais comuns às duas entradas.
É (são) verdadeira(s) a(s) proposição(ões):
X A) V.
B) I, III, IV.
23/10/2026 16:43:33 4/4
C) III e V
D) II, III, IV e V.
E) IV e V.
Questão
008

A) 16, 32 e 8.
B) 16, 32 e 4.
C) −16, 16 e 16/3.
D) 32, −16 e 8/3.
X E) −32,16 e 8/3.
