VIGAS E PERFIS INDUSTRIAIS - CÁLCULO DA RESISTÊNCIA E SELEÇÃO
Neste trabalho, serão apresentas as fórmulas para o cálculo do momento de flexão, módulo de resistência à flexão e
a verificação da resistência do perfil à flambagem para cargas que incidam sobre o eixo axial. Para os perfis mais
complexos foram copiadas as tabelas da Gerdau e outros fabricantes. Com esses valores será possível selecionar o
perfil mais adequado para seu projeto.
As fórmulas mais importantes e objetivas para os cálculos estão em negrito
Para agilizar use a planilha

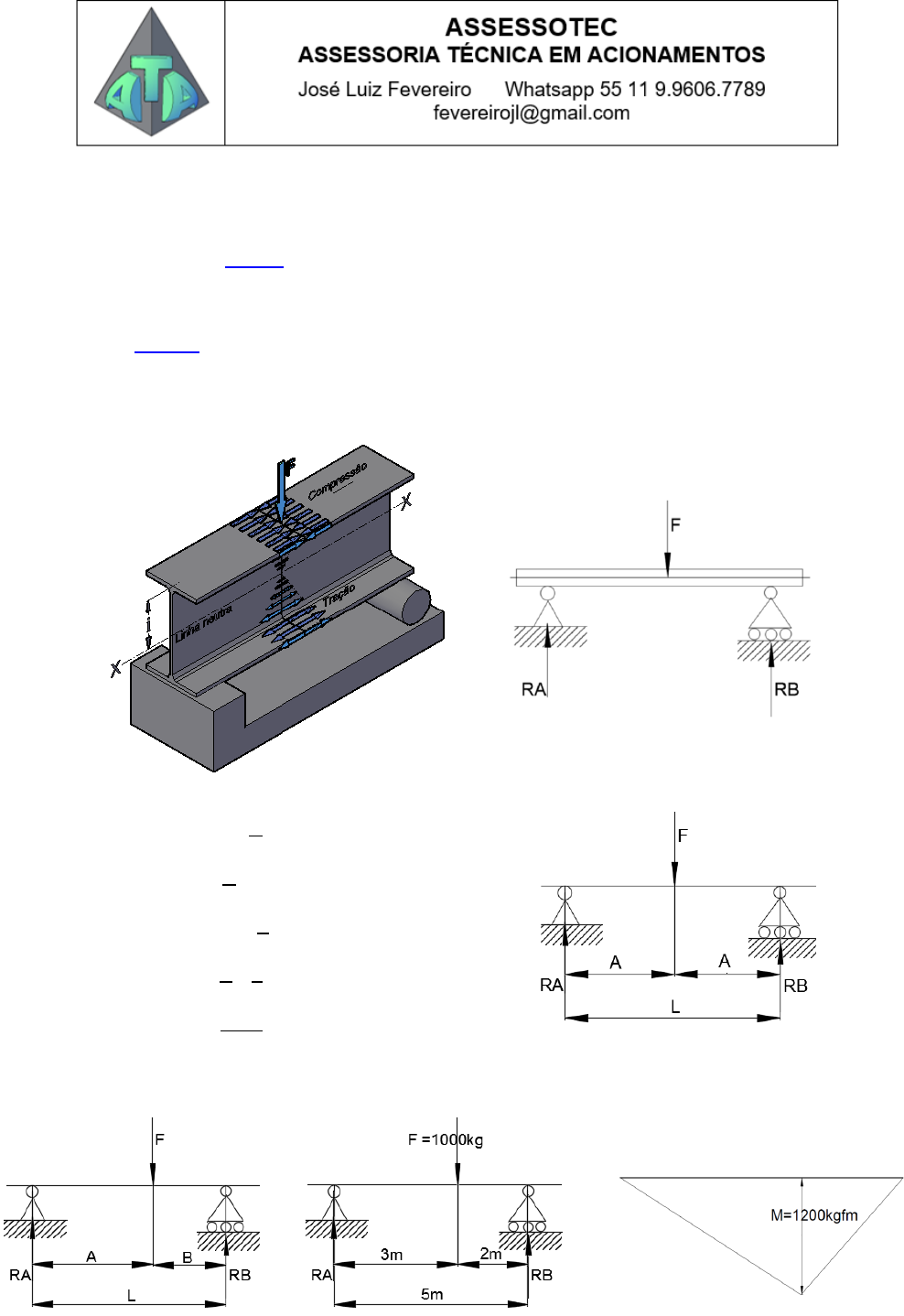

Cálculo do momento máximo de flexão 𝑴𝒎𝒂𝒙
Viga apoiada em 2 pontos

-- Carga concentrada no centro – A força peso F é dividida igualmente entre os 2 apoios RA e RB
𝑅𝐴 = 𝑅𝐵 =
𝐹
2

𝑅𝐴 =
𝐹
2

𝑀𝑚𝑎𝑥 = 𝑅𝐴 ∗
𝐿
2

𝑀𝑚𝑎𝑥 =
𝐹
2
∗
𝐿
2

𝑴𝒎𝒂𝒙 =
𝑭 ∗ 𝑳
𝟒



-- carga concentrada deslocada do centro


diagrama do momento fletor

𝑅𝐴 ≠ 𝑅𝐵
𝑅𝐴 + 𝑅𝐵 = 𝐹
𝑅𝐴 ∗ 𝐿 − 𝐹 ∗ 𝐵 = 0
https://docs.google.com/spreadsheets/d/1DsJcgeUi2ceQNTDfVn8UXCbrLwNQTrTU2gNTitJC8Y0/edit?usp=sharing
𝑅𝐴 ∗ 5𝑚 − 1000𝑘𝑔𝑓 ∗ 2𝑚 = 0
𝑅𝐴 ∗ 5𝑚 = 2000𝑘𝑔𝑓𝑚
𝑅𝐴 =
2000𝑘𝑔𝑓𝑚
5𝑚
= 400𝑘𝑔𝑓
𝑀𝑚𝑎𝑥 = 𝑅𝐴 ∗ 3𝑚 = 400𝑘𝑔𝑓 ∗ 3𝑚 = 1200𝑘𝑔𝑓𝑚
Resumindo a fórmula
𝑴𝒎𝒂𝒙 =
𝑭 ∗ 𝑨 ∗ 𝑩
𝑳
=
𝑭 ∗ 𝑨 ∗ (𝑳 − 𝑨)
𝑳
=
1000𝑘𝑔𝑓 ∗ 3𝑚 ∗ 2𝑚)
5𝑚
= 1200𝑘𝑔𝑓𝑚

-- carga distribuída uniformemente sobre a viga

𝑅𝐴 = 𝑅𝐵 =
𝑝 ∗ 𝐿
2
=
2000𝑘𝑔𝑓 ∗ 5𝑚
2
= 5000𝑘𝑔𝑓
𝑴𝒎𝒂𝒙 =
𝒑 ∗ 𝑳²
𝟖
=
2000𝑘𝑔𝑓 ∗ (5𝑚)²
8
= 6250𝑘𝑔𝑓𝑚
Diagrama do momento fletor


-- carga distribuída irregularmente sobre a viga


p = 100kg
Os pesos p, estão apoiados sobre a viga de forma irregular. A força F é resultante da somatória de p
𝑅𝐴 ≠ 𝑅𝐵
𝑅𝐴 + 𝑅𝐵 = 𝐹
𝑅𝐴 ∗ 𝐿 − 𝐹 ∗ 𝐵 = 0
𝑅𝐴 ∗ 6𝑚 − 800𝑘𝑔𝑓 ∗ 2,5𝑚 = 0
𝑅𝐴 ∗ 6𝑚 = 800𝑘𝑔𝑓 ∗ 2,5𝑚
𝑅𝐴 ∗ 6𝑚 = 2000𝑘𝑔𝑓𝑚
𝑅𝐴 =
2000𝑘𝑔𝑓𝑚
6𝑚
= 333,33𝑘𝑔𝑓
𝑅𝐵 = 𝐹 − 𝑅𝐴 = 800𝑘𝑔𝑓 − 333,33 = 466,67𝑘𝑔𝑓
𝑀𝑚𝑎𝑥 = 𝑅𝐴 ∗ 𝐴 −
𝑝 ∗ 𝐴2
2
= 333,33𝑘𝑔𝑓 ∗ 3,5𝑚 −
100𝑘𝑔𝑓 ∗ (3,5𝑚)2
2
= 554,16𝑘𝑔𝑓𝑚
𝑴𝒎𝒂𝒙 =
𝑭 ∗ 𝑨 ∗ 𝑩
𝑳
−
𝒑 ∗ 𝑨𝟐
𝟐
=
𝑭 ∗ 𝑨 ∗ (𝑳 − 𝑨)
𝑳
−
𝒑 ∗ 𝑨𝟐
𝟐
=
800𝑘𝑔𝑓 ∗ 3,5 ∗ 2,5
6
−
100𝑘𝑔𝑓 ∗ 3,5²
2
= 554,16𝑘𝑔𝑓𝑚
-- carga mal distribuída

Momento fletor devido ao centro de força F exercida pelos pesos p
𝑝 =
𝐹
𝐴
=
3000𝑘𝑔
3𝑚
= 1000𝑘𝑔𝑓/𝑚
𝑴𝒎𝒂𝒙 =
𝑭 ∗ 𝑨 ∗ (𝑳 − 𝑨/𝟐)
𝟐 ∗ 𝑳
−
𝒑 ∗ (𝑨/𝟐)𝟐
𝟐

𝑀𝑚𝑎𝑥 =
3000𝑘𝑔𝑓 ∗ 3𝑚 ∗ (6𝑚 − 1,5𝑚)
2 ∗ 6𝑚
−
1000𝑘𝑔𝑓 ∗ (1,5)2𝑚
2
= 2250𝑘𝑔𝑓𝑚

-- carga distribuída + carga concentrada

𝐹1 = 𝐹1 = 𝑝 ∗ 𝐴 = 250𝑘𝑔 ∗ 4𝑚 = 1000𝑘𝑔𝑓

𝑀1 =
𝐹1 ∗ 𝐴 ∗ (𝐿 − 𝐴/2)
2 ∗ 𝐿
−
𝑝 ∗ (𝐴/2)²
2

𝑀1 =
1000𝑘𝑔𝑓 ∗ 4𝑚 ∗ (6𝑚 − 2𝑚)
2 ∗ 𝐿
−
𝑝 ∗ (2𝑚)²
2
= 833,3𝑘𝑔𝑓𝑚

Momento fletor devido a força exercida pelo peso F2
𝑀2 =
𝐹2 ∗ 𝐵 ∗ (𝐿 − 𝐵)
𝐿
=
2000𝑘𝑔𝑓 ∗ 5𝑚 ∗ 1𝑚)
6𝑚
= 1666,6𝑘𝑔𝑓𝑚
Momento fletor máximo
𝑀𝑚𝑎𝑥 = 𝑀1 + 𝑀2 = 833,3 + 1666,6 = 2500𝑘𝑔𝑓𝑚

Viga engastada






diagrama do momento fletor

-- carga concentrada aplicada em um único ponto da viga
𝑴𝒎𝒂𝒙 = 𝑭 ∗ 𝑳 = 400𝑘𝑔𝑓 ∗ 3𝑚 = 1200𝑘𝑔𝑓𝑚

-- Carga concentrada aplicada em 2 pontos da viga

 𝑀1 = 400𝑘𝑔𝑓 ∗ 3𝑚 = 1200𝑘𝑔𝑓𝑚 𝑀2 = 500𝑘𝑔𝑓 ∗ 4𝑚 = 2000𝑘𝑔𝑓𝑚

Momento fletor máximo
𝑀𝑚𝑎𝑥 = 𝐹1 ∗ 𝐿1 + 𝐹2 ∗ 𝐿2
𝑀𝑚𝑎𝑥 = 𝑀1 + 𝑀2 = 1200𝑘𝑔𝑓𝑚 + 2000𝑘𝑔𝑓𝑚 = 3200𝑘𝑔𝑓𝑚

-- carga distribuída uniformemente sobre o perfil.
Equação do 2º grau forma uma parábola no diagrama

𝑀𝑚𝑎𝑥 = 𝐹 ∗ 𝐿 ∗
𝐿
2

𝑴𝒎𝒂𝒙 =
𝑭 ∗ 𝑳²
𝟐
=
500𝑘𝑔𝑓 ∗ (2𝑚)²
2
= 1000𝑘𝑔𝑓𝑚


Módulo resistente à flexão 𝑾
𝑾𝒙 =
𝑰𝒙
𝒊
 ou 𝑾𝒚 =
𝑰𝒚
𝒊



Tensão de flexão 𝝈𝒇
𝝈𝒇 =
𝑴𝒎𝒂𝒙
𝑾
=
𝑀𝑚𝑎𝑥
𝐼
𝑖
=
𝑀𝑚𝑎𝑥 ∗ 𝑖
𝐼


i = distância da linha neutra x – x ou y - y até a superfície de tração ou compressão máxima (conforme desenho)
𝑾 = módulo resistente a flexão em relação ao eixo
I = momento de inércia da secção transversal.
Para o cálculo do valor do momento de inércia (como símbolo alguns utilizam a letra I e outros a letra J) e do módulo
resistente a flexão (W), consulte as tabelas dos fabricantes para os perfis mais complexos
Para o cálculo dos perfis simples, a tabela de fórmulas a seguir.






FÓRMULAS PARA O CÁLCULO DO MOMENTO DE INÉRCIA E MÓDULO RESISTENTE EM PERFIS SIMPLES
PERFIL MOMENTO DE INÉRCIA MÓDULO RESISTENTE


 𝐼 =
𝑎4
12


 𝑊 =
𝑎3
6




 𝐼 =
𝑎4 − 𝑏4
12



 𝑊 =
𝑎4 − 𝑏4
6 ∗ 𝑎


 𝐼𝑥 =
𝑏 ∗ ℎ3
12


𝐼𝑦 =
ℎ ∗ 𝑏3
12

 𝑊𝑥 =
𝑏 ∗ ℎ2
6


𝑊𝑦 =
ℎ ∗ 𝑏2
6



𝐼𝑥 =
𝐵 ∗ 𝐻3 − 𝑏 ∗ ℎ³
12


𝐼𝑦 =
𝐻 ∗ 𝐵3 − ℎ ∗ 𝑏³
12



𝑊𝑥 =
𝐵 ∗ 𝐻3 − 𝑏 ∗ ℎ³
6 ∗ 𝐻


𝑊𝑦 =
𝐻 ∗ 𝐵3 − ℎ ∗ 𝑏³
6 ∗ 𝐵




 𝐼 =
𝜋 ∗ 𝐷4
64



 𝑊 =
𝜋 ∗ 𝐷3
32




 𝐼 =
𝜋 ∗ (𝐷4 − 𝑑4)
64



𝑊 =
𝜋 ∗ (𝐷4 − 𝑑4)
32 ∗ 𝐷



Para alguns perfis muito usuais como viga I, é possível calcular o momento de inércia a partir de perfis mais simples
os quais já se conhece a fórmula de cálculo como na figura a seguir


O momento de inércia do perfil I acima, pode ser calculado pela somatória dos momentos de inércia das figuras A, B
e C da qual já se conhece a fórmula de cálculo. Neste caso o perfil retangular

𝐼𝑥 =
𝑏 ∗ ℎ³
12

𝑊𝑥 =
𝐵 ∗ 𝐻²
6


Então o momento de inércia da viga I
𝐼𝑥 = 𝐴 − 𝐵 + 𝐶 =
𝑏 ∗ 𝑑3
12
−
𝑏 ∗ ℎ3
12
+
𝑡𝑊 ∗ ℎ
3
12
=
𝑏 ∗ 𝑑3 − 𝑏 ∗ ℎ3 + 𝑡𝑊 ∗ ℎ
3
12


𝐼𝑥 =
𝑏 ∗ 𝑑3 − 𝑏 ∗ ℎ3 + 𝑡𝑊 ∗ ℎ
3
12

𝐼𝑥 =
21 ∗ 22,93 − 21 ∗ 18,23 + 1,45 ∗ 18,23
12
= 11194𝑐𝑚4

O módulo resistente será calculado pela fórmula
𝑊𝑥 =
𝑏 ∗ 𝑑3 − 𝑏 ∗ ℎ3 + 𝑡𝑊 ∗ ℎ
3
6 ∗ 𝑑

𝑊𝑥 =
21 ∗ 22,93 − 21 ∗ 18,23 + 1,45 ∗ 18,23
6 ∗ 22,9
= 978𝑐𝑚³
Menor momento de inércia



Exercícios
1 - Cálculo do diâmetro de uma barra circular em função do momento fletor.

Material: aço inoxidável cromo níquel AISI 301. Tensão de escoamento: 𝜎𝑒 = 2800kgf/cm²
Coeficiente de segurança determinado pelo projetista: q = 2
F = 150kgf A = 500cm L =1000cm

Cálculo do momento fletor
𝑀𝑓 =
𝐹 ∗ 𝐿
4
=
150𝑘𝑔𝑓 ∗ 1000𝑐𝑚
4
= 37500𝑘𝑔𝑓𝑐𝑚
Cálculo da tensão admissível
𝜎𝑎𝑑𝑚 =
𝜎𝑒
𝑞
=
2800𝑘𝑔𝑓/𝑐𝑚²
2
= 1400𝑘𝑔𝑓/𝑐𝑚²

Módulo de resistência a flexão para secção circular
𝑊 =
𝜋 ∗ 𝑑³
32
≅ 0,1 ∗ 𝑑³
𝒅 = √
𝑴𝒇
𝟎, 𝟏 ∗ 𝝈𝒂𝒅𝒎
𝟑
= √
37500𝑘𝑔𝑓𝑐𝑚
0,1 ∗ 1400𝑘𝑔𝑓/𝑐𝑚²
3
= 6,4𝑐𝑚

2 - Verificar se uma barra maciça de aço inox com diâmetro 60mm suporta o esforço conforme figura abaixo.
Coeficiente de segurança determinado pelo projetista q = 2

Material: aço inoxidável cromo níquel AISI 301. Tensão de escoamento: 2800kgf/cm²
Diâmetro da barra: 60mm = 6cm
F = 150kgf A = 500cm L = 1000cm
𝑀𝑓 =
𝐹 ∗ 𝐿
4
=
150𝑘𝑔𝑓 ∗ 1000𝑐𝑚
4
= 37500𝑘𝑔𝑓𝑐𝑚
𝑊 =
𝜋 ∗ 𝑑³
32
=
3,14 ∗ (6𝑐𝑚)³
32
= 21,2𝑐𝑚³
𝜎𝑓 =
𝑀
𝑊
=
37500𝑘𝑔𝑓𝑐𝑚
21,2𝑐𝑚³
= 1768𝑘𝑔𝑓/𝑐𝑚²
𝑂𝐾 − 𝜎𝑓 < 𝜎𝑒
Sendo a tensão de flexão menor do que a tensão de escoamento, a barra suportará o esforço, mas o coeficiente de
segurança em relação a tensão de escoamento obtido com esse perfil está abaixo do solicitado
𝑞 =
𝜎𝑒
𝜎𝑓
=
2800𝑘𝑔𝑓/𝑐𝑚²
1768𝑘𝑔𝑓/𝑐𝑚²
= 1,6


3 - Determinar o módulo resistente de uma barra com secção retangular 80 x 200mm nas 2 posições abaixo
 Posição 1 Posição2

 Base B = 80mm Altura H = 200mm Base B = 200mm Altura H = 80mm

Cálculo com perfil na posição 1
-- módulo resistente à flexão – cálculo direto
𝑊𝑥 =
𝐵 ∗ 𝐻²
6
=
8 ∗ 20²
6
= 533,3𝑐𝑚3
ou
-- módulo resistente a flexão considerando o momento de inércia e a distância da linha neutra x - x até a
 superfície de compressão máxima

𝐼𝑥 =
𝐵 ∗ 𝐻³
12
=
8 ∗ 20³
12
= 5333𝑐𝑚4 𝑊𝑥 =
𝐼𝑥
𝑖
=
5333𝑐𝑚4
10𝑐𝑚
= 533,3𝑐𝑚3

Cálculo com perfil na posição 2
𝑊𝑦 =
𝐵 ∗ 𝐻²
6
=
20 ∗ 8²
6
= 213,3𝑐𝑚3
ou
-- módulo resistente a flexão considerando o momento de inércia e a distância da linha neutra y - y até a superfície
 de compressão máxima
𝐼𝑦 =
𝐵 ∗ 𝐻³
12
=
20 ∗ 8³
12
= 853,3𝑐𝑚4
𝑊𝑦 =
𝐼𝑦
𝑖
=
853,3𝑐𝑚4
4𝑐𝑚
= 213,3𝑐𝑚3


4 – Calcular a altura h das 2 vigas submetidas à uma carga distribuída + carga concentrada
Material: Aço ASTM A 36 – Tensão de escoamento 250Mpa
1Mpa = 10,2kgf/cm²
Coeficiente de segurança solicitado pelo projeto q = 3

A carga será dividida pelas 2 vigas
Momento fletor em função da força 𝐹1
𝑀𝑓1 =
𝐹1
2
∗
𝐿1
2
2
=
1000𝑘𝑔𝑓
2
∗
(300𝑐𝑚)²
2
=
1000𝑘𝑔𝑓 ∗ (300𝑐𝑚)²
4
= 225000𝑘𝑔𝑓𝑐𝑚

Momento fletor em função da força 𝐹2
𝑀𝑓2 =
𝐹2
2
∗ 𝐿2 =
4500𝑘𝑔𝑓
2
∗ 400𝑐𝑚 = 900000𝑘𝑔𝑓𝑐𝑚

Momento fletor máximo em cada viga
𝑀𝑚𝑎𝑥 = 900000𝑘𝑔𝑓𝑐𝑚 + 225000𝑘𝑔𝑓𝑐𝑚 = 1125000𝑘𝑔𝑓𝑐𝑚



Cálculo da tensão admissível
𝜎𝑎𝑑𝑚 =
𝜎𝑒
𝑞
=
2500𝑘𝑔𝑓/𝑐𝑚²
3
= 833𝑘𝑔𝑓/𝑐𝑚²

Cálculo do módulo resistente necessário
𝑊𝑥 =
𝑀𝑚𝑎𝑥
𝜎𝑎𝑑𝑚
=
1125000𝑘𝑔𝑓𝑐𝑚
833𝑘𝑔𝑓/𝑐𝑚²
= 1350𝑐𝑚³
𝑊𝑥 =
𝑏 ∗ ℎ²
6
𝑝𝑎𝑟𝑎 𝑠𝑒𝑐çã𝑜 𝑟𝑒𝑡𝑎𝑛𝑔𝑢𝑙𝑎𝑟
Cálculo da altura h
ℎ2 =
6 ∗ 𝑊𝑥
𝑏
=
6 ∗ 1350𝑐𝑚³
3𝑐𝑚
= 2700𝑐𝑚²
ℎ = √2700𝑐𝑚² = 51,9𝑐𝑚

5 – Selecione um perfil estrutural, material aço SAE 1040, para ser utilizado conforme dados e desenho abaixo.
Coeficiente de segurança q = 2
Tensão de escoamento do aço SAE 1040. Conforme tabela = 2600kgf/cm²
10kN = 10000N = 1000kgf
Momento fletor máximo
𝑀𝑚𝑎𝑥 =
𝐹 ∗ 𝐿
4
=
1000𝑘𝑔𝑓 ∗ 600𝑐𝑚
4
= 150000𝑘𝑔𝑓𝑐𝑚

Módulo resistente mínimo exigido do perfil
𝑊𝑥 =
𝑀𝑚𝑎𝑥 ∗ 𝑞
𝜎𝑒
=
150000𝑘𝑔𝑓𝑐𝑚 ∗ 2
2600𝑘𝑔𝑓/𝑐𝑚²
= 115,4𝑐𝑚³
𝑊𝑥 = 115,4𝑐𝑚³

O perfil I de 6” da Gerdau atende a necessidade - conforme tabela



6 – Selecione um perfil estrutural I, para ser utilizado na viga principal de uma ponte rolante
Força peso exercida pela carga + talha = 6000kgf
Distância entre apoios (vão) = 10m
Coeficiente de segurança solicitado q = 1,5
Material da viga - aço ASTM A 572 Grau 50. Tensão de escoamento conforme tabela = 3400kgf/cm²

Momento máximo
Observação: A norma NBR 8400 exige que o peso da carga + talha seja multiplicado por coeficientes de majoração
que, juntos, variam na ordem de 1,15 a 2. Tomando o valor máximo 𝐹 = 6000𝑘𝑔 ∗ 2 = 12000𝑘𝑔𝑓
𝑀𝑚𝑎𝑥 =
𝐹 ∗ 𝐿
4
=
12000𝑘𝑔𝑓 ∗ 1000𝑐𝑚
4
= 3000000𝑘𝑔𝑓𝑐𝑚

Cálculo do módulo resistente mínimo exigido
𝑊𝑥 =
𝑀𝑚𝑎𝑥 ∗ 𝑞
𝜎𝑒
=
3000000𝑘𝑔𝑓𝑐𝑚 ∗ 1,5
3400𝑘𝑔𝑓/𝑐𝑚²
= 1324𝑐𝑚³
𝑊𝑥 = 1324𝑐𝑚³
𝑞 = coeficiente de segurança indicado pela norma NBR8400 ou à critério do projetista. Mínimo 1,5
Entrando na tabela de vigas I da Gerdau podemos selecionar o tamanho W250 x 115 com Wx = 1406,7 cm³



7 – Calcule as dimensões de um tubo retangular com material aço SAE1040 para o esquema a seguir

𝑀𝑚𝑎𝑥 =
𝐹 ∗ 𝐴 ∗ (𝐿 − 𝐴)
𝐿
=
500𝑘𝑔𝑓 ∗ 500𝑐𝑚 ∗ (700𝑐𝑚 − 500𝑐𝑚)
700𝑐𝑚
= 71430𝑘𝑔𝑓𝑐𝑚

Cálculo do módulo resistente necessário baseado em um coeficiente de segurança q = 2
Material SAE 1040. Tensão de escoamento 2600kgf/cm²
𝑊𝑥 =
𝑀𝑚𝑎𝑥 ∗ 𝑞
𝜎𝑒
=
71430𝑘𝑔𝑓𝑐𝑚 ∗ 2
2600𝑘𝑔𝑓/𝑐𝑚²
= 54,9𝑐𝑚³

Como não temos tabela com o módulo resistente para tubo retangular e não queremos perder tempo em inúmeras
tentativas e com muitas variáveis das dimensões, vamos procurar o valor aproximado do módulo resistente 𝑊𝑥 na
tabela de perfis U (com características técnicas mais semelhantes ao tubo retangular).
Sabendo que, evidentemente, o tubo retangular é mais resistente do que o perfil U, vamos selecionar um com altura
H = 200mm; B = 50mm e espessura e = 3mm cujo módulo resistente Wx = 46,2cm³




Calculando o módulo resistente do tubo retangular com iguais dimensões
Fórmula conforme tabela

𝑊𝑥 =
𝐵 ∗ 𝐻3 − 𝑏 ∗ ℎ3
6 ∗ 𝐻
=
5𝑐𝑚 ∗ (20𝑐𝑚)3 − 4,4𝑐𝑚 ∗ (19,4𝑐𝑚)3
6 ∗ 20𝑐𝑚
= 65,6𝑐𝑚3


8 – Selecionar um perfil tubular de parede grossa que possa suportar um momento fletor = 715kgfm

q = coeficiente de segurança exigido pelo projeto = 2
Material do tubo - aço SAE 1040. Tensão de escoamento 𝜎𝑒 = 2600kgf/cm²
Fórmulas para cálculo
𝑊 =
𝜋(𝐷4 − 𝑑4)
32𝐷
→ 𝑝𝑎𝑟𝑎 𝑡𝑢𝑏𝑜 𝑐𝑖𝑟𝑐𝑢𝑙𝑎𝑟
𝜎𝑒
𝑞
=
𝑀𝑚𝑎𝑥
𝜋(𝐷4 − 𝑑4)
32𝐷


Como são 2 incógnitas a serem calculadas, devemos determinar antes uma relação entre diâmetros tomando como
exemplo um tubo fabricado em série consultando a tabela
relação entre diâmetros 𝜌 =
𝑑
𝐷
=
146
168
= 0,87

Fórmula para o cálculo do diâmetro externo
𝐷 = √
𝑀𝑚𝑎𝑥 ∗ 32 ∗ 𝑞
𝜋𝜎𝑒(1 − 𝜌
4)
3
= √
71500 ∗ 32 ∗ 2
3,14 ∗ 2600 ∗ (1 − 0,874)
3
= 10,9𝑐𝑚
𝑑 = 𝐷 ∗ 𝜌 = 10,9 ∗ 0,87 = 9,52𝑐𝑚

Voltando a tabela de tubos industriais para selecionar um fabricado em série com diâmetro igual ou acima
TUBOS SCHEDULE 40


9 – Verificar se as 2 vigas U que fazem parte da estrutura deste transportador, suportam o peso da carga

Carga sobre a correia: 5 tambores pesando cada um 200kgf.
Carga distribuída uniformemente ao longo da correia e sobre os 2 perfis


𝑝 =
200𝑘𝑔
𝑚
=
2𝑘𝑔
𝑐𝑚


Cálculo do momento máximo
𝑀𝑚𝑎𝑥 =
𝑝 ∗ 𝐿²
8
=
2𝑘𝑔𝑓 ∗ (500𝑐𝑚)²
8
= 62500𝑘𝑔𝑓𝑐𝑚


Esse momento será dividido pelas 2 vigas
𝑀𝑚𝑎𝑥 =
62500𝑘𝑔𝑓𝑐𝑚
2
= 31250𝑘𝑔𝑓𝑐𝑚

Cálculo do módulo resistente necessário de cada perfil baseado em um coeficiente de segurança q = 2
Material SAE 1040. Tensão de escoamento conforme tabela 2600kgf/cm²
𝑊𝑥 =
𝑀𝑚𝑎𝑥 ∗ 𝑞
𝜎𝑒
=
31250𝑘𝑔𝑓𝑐𝑚 ∗ 2
2600𝑘𝑔𝑓/𝑐𝑚²
= 24,3𝑐𝑚³
𝑊𝑥 = 24,3𝑐𝑚³

Consultando esse tipo de perfil na tabela de perfis U verificamos que esse perfil é para módulo resistente
Wx = 35,5cm². Conclusão: viga sobre dimensionada







FLAMBAGEM
O fenômeno de flambagem ocorre quando a carga não está concentrada no centro de gravidade da barra (fig. 1) e
outro fator que influi é a não uniformidade da secção (fig. 2). Sempre que o perfil tiver seu comprimento muito
elevado em relação a secção transversal e for submetido ao esforço de compressão no sentido axial, deve ser
verificado se suporta a carga no sentido axial sem curvar (figura 4).
Resistência à flambagem: As figuras 3, 4, e 5, representam as situações que influem na resistência à flambagem. No
caso do macaco, não há nenhuma sustentação lateral do parafuso ou da carga provocando desequilíbrio. Na
situação da peça da figura 5, a barra tem apoio lateral em ambos os lados com maior resistência à flambagem porém
também está sujeita à mesma se submetida à força extrema.

 Figura 1 Figura 2 Figura 3 Figura 4 Figura 5

A seguir, o comprimento L do perfil e o comprimento teórico de flambagem 𝑲 ∗ 𝑳 , influem nos cálculos com
resultados diferentes para as diversas situações



Norma NBR 8400 – ANEXO E𝐾𝐿 = 𝐾 ∗ 𝐿 = comprimento teórico de flambagem


 𝑲 = 𝟐 𝑲 = 𝟎, 𝟓



 𝑲 = 𝟏 𝑲 = 𝟎, 𝟕
Fórmulas necessárias para os cálculos
𝒓 = raio de giração
-- para qualquer perfil
𝒓 = √
𝑰𝒚
𝑨

-- para perfil de secção circular
𝑟 = √
𝐼
𝐴
= √
𝜋 ∗ 𝑑4
64
𝜋 ∗ 𝑑²
4
= √
𝑑²
16
=
𝑑
4

𝐼𝑦= menor momento de inércia da secção transversal do perfil – ver tabela para o cálculo ou consulte tabela dos
fabricantes
𝐼= momento de inércia da secção transversal do perfil de secção circular
A = área da secção transversal do perfil
𝜆 = índice de esbeltez
𝝀 =
𝑲 ∗ 𝑳
𝒓

𝑲 ∗ 𝑳 = comprimento teórico de flambagem conforme figuras acima


𝝈𝒇𝒍𝒂 = Tensão crítica de flambagem aplicando a fórmula de Euler
𝝈𝒇𝒍𝒂 =
𝝅𝟐 ∗ 𝑬
𝝀²
=
𝑭𝒎𝒂𝒙
𝑨

A = área da secção transversal do perfil

Se os valores de  forem menores do que os da tabela a seguir deve-se usar a fórmula de Tetmajer para o cálculo da
tensão crítica de flambagem
Tabela de Euler
Material E (kg/cm²)  𝜎𝑓𝑙𝑎(kgf/cm²)
Aço ABNT1010/1020 2,1 x 106 100 2070
Aço ABNT 1040 2,1 x 106 93 2400
Ferro fundido 1 x 106 80 1540
Alumínio 6063 0,7 x 106 86 933

Aço ASTM-A36 𝜎𝑒 = 2500𝑘𝑔𝑓/𝑐𝑚² 𝜎𝑓𝑙𝑎 = 2890,5 − 8,175 ∗ 𝜆 = kgf/cm²
Aço ASTM A 572/Gr50 𝜎𝑒 = 3400𝑘𝑔𝑓/𝑐𝑚² 𝜎𝑓𝑙𝑎 = 589,05 − 38,175 ∗ 𝜆 = kgf/cm²


𝑭𝒇𝒍𝒂 = força crítica de flambagem
É a força axial limite que o perfil pode suportar na iminência de flambar ou imediatamente antes da flambagem.
Se os valores de  forem maiores do que os da tabela acima, usar a fórmula de Euler para calcular essa carga
𝑭𝒇𝒍𝒂 =
𝝅𝟐 ∗ 𝑬 ∗ 𝑰𝒚
(𝑲 ∗ 𝑳)²


para garantir a segurança, o valor da força aplicada F não deve estar acima de
𝑭𝒂𝒅𝒎 =
𝝈𝒇𝒍𝒂
𝒒
∗ 𝑨
q = coeficiente de segurança. Verificar Norma
Na verificação da segurança, a tensão crítica de flambagem não deve ser maior do
que a tensão admissível do material do perfil.
𝜎𝑓𝑙𝑎 < 𝜎𝑎𝑑𝑚

Com valores do coeficiente de esbeltez menores do que a tabela acima não poderá ser utilizada a fórmula de Euler
para o cálculo da tensão crítica pois, a flambagem ocorrerá no regime não elástico do material.



Utilizando a fórmula recomendada no anexo E da NBR 8400 para cálculo da tensão limite de
resistência a compressão com flambagem

𝐹𝑓𝑙𝑎 =
𝜎𝑒 ∗ 𝐴
𝜔

A = Área transversal do perfil submetida a compressão
 𝜔 – coeficiente em função da esbeltez conforme tabela 42 ou 43 do anexo E da NBR 8400
𝜎𝑒 = tensão de escoamento do material

- Mas a força máxima aplicada deve ficar dentro de um limite de segurança determinado por norma
σadm =
𝜎𝑒
𝑞

𝐹𝑎𝑑𝑚 =
𝜎𝑎𝑑𝑚 ∗ 𝐴
𝜔

𝜎𝑒 = tensão de escoamento do material
q = coeficiente de segurança










Tabela 42




Exemplo 1 - Macaco de parafuso. Verificar a força F máxima que pode ser aplicada sem que haja flambagem
Diâmetro interno do parafuso = 10,5mm
Altura máxima de levantamento L = 250mm
Material aço SAE 1040 = tensão de escoamento 2600kgf/cm².
Módulo de elasticidade do aço E = 2100000kgf/cm²
Para carga sem apoio lateral
𝐾 ∗ 𝐿 = 2 ∗ 25𝑐𝑚 = 50𝑐𝑚
𝑟 =
𝑑
4
=
1,05𝑐𝑚
4
= 0,26𝑐𝑚
Coeficiente de esbeltez
𝜆 =
𝐾 ∗ 𝐿
𝑟
=
50𝑐𝑚
0,26𝑐𝑚
= 190

Com coeficiente de esbeltez acima de 100, poderá ser utilizada a fórmula de Euler para cálculo da força máxima de
flambagem
Fórmula de cálculo do momento de inércia para secção circular
𝐼 =
𝜋 ∗ 𝑑4
64
=
3,14 ∗ 1,054
64
= 0,0596𝑐𝑚4
𝑭𝒇𝒍𝒂 =
𝜋2 ∗ 𝐸 ∗ 𝐼
(𝐾 ∗ 𝐿)²
=
3,142 ∗ 2100000𝑘𝑔𝑓/𝑐𝑚² ∗ 0,0596𝑐𝑚
50²
= 494𝑘𝑔𝑓
Verificar se a carga calculada não ultrapassa a tensão de escoamento do material do parafuso
𝜎𝑓𝑙𝑎 =
𝐹𝑓𝑙𝑎
𝐴
=
𝐹𝑓𝑙𝑎
𝜋 ∗ 𝑅²
=
494𝑘𝑔𝑓
3,14 ∗ (0,525𝑐𝑚)²
= 570,5𝑘𝑔𝑓/𝑐𝑚²
𝜎𝑓𝑙𝑎 = tensão crítica de flambagem
A = área da secção transversal do parafuso
𝜎𝑓𝑙𝑎 < 𝜎𝑒
570,5𝑘𝑔𝑓/𝑐𝑚² < 2600𝑘𝑔𝑓/𝑐𝑚²
OK - tensão crítica de flambagem menor do que a tensão de escoamento do material
Exemplo 2 – Verificar se o tubo de secção retangular de alumínio, selecionado aleatoriamente para funcionar
como mão francesa no apoio a um telhado, suporta a força F exercida sobre seu eixo axial

Parte do peso do telhado correspondente a sua área de influência sobre a mão francesa P = 644kgf
Cálculo da força F atuante sobre o eixo axial do tubo
𝐹 =
𝑃
𝑠𝑒𝑛28,7°
=
644𝑘𝑔
0,480
= 1341𝑘𝑔𝑓

Menor momento de inércia do perfil
Tubo retangular B = 5,08cm b = 4,45cm H = 10,16cm h = 9,53cm
𝐼𝑦 =
𝐻 ∗ 𝐵3 − ℎ ∗ 𝑏³
12
=
10,16 ∗ 5,083 − 9,53 ∗ 4,45³
12
= 41𝑐𝑚4
Área transversal
𝐴 = 𝐵 ∗ 𝐻 − 𝑏 ∗ ℎ = 5,08 ∗ 10,16 − 4,45 ∗ 9,53 = 8,72𝑐𝑚²
𝑟 = raio de giração do perfil
𝒓 = √
𝑰𝒚
𝑨
= √
41𝑐𝑚4
8,72𝑐𝑚2
= 2,16𝑐𝑚



Comprimento do tubo entre os apoios L = 150cm. O tubo está apoiado lateralmente na parede, porém o telhado
pode sofrer efeito dos ventos transversais. Então 𝐾 = 0,7
𝜆 =
𝐾 ∗ 𝐿
𝑟
=
0,7 ∗ 150𝑐𝑚
2,16𝑐𝑚
= 48,6
Com esse valor do coeficiente de esbeltez, não poderá ser utilizada a fórmula de Euler para o cálculo da tensão crítica
pois, a flambagem ocorrerá no regime não elástico do material.
Material: Liga de alumínio 6063 temperado T6
Curva de flambagem para a liga de alumínio 6063 (temperas T5 e T6) –1kN/cm² = 102kgf/cm²


Tensão de flambagem de acordo com o gráfico = 12,3𝑘𝑁/𝑐𝑚² ∗ 102 = 1254𝑘𝑔𝑓/𝑐𝑚²
Verificação da resistência à flambagem com compressão
𝜎𝑒 = tensão de escoamento do material = 1760kgf/cm²
𝑂𝐾 − σfla < σ𝑒

Área transversal do perfil submetido ao esforço de compressão
𝐴 = 𝐵 ∗ 𝐻 − 𝑏 ∗ ℎ = 5,08 ∗ 10,16 − 4,45 ∗ 9,53 = 8,72𝑐𝑚²
𝐹𝑎𝑑𝑚 =
𝜎𝑓𝑙𝑎 ∗ 𝐴
𝑞
=
1254𝑘𝑔𝑓/𝑐𝑚² ∗ 8,72𝑐𝑚²
2
= 5467𝑘𝑔𝑓
q = coeficiente de segurança.
𝐹𝑎𝑑𝑚 > 𝐹
5467𝑘𝑔𝑓 > 1341𝑘𝑔𝑓
OK. A força admissível suportada pelo perfil é maior do que a força exercida pelo peso do telhado


Exemplo 3 - Verificar se a alma da viga I abaixo (dimensões em mm) submetida à uma força peso de 25000kgf
resiste à flambagem
Material aço ASTM A 36 – Tensão de escoamento 2500kgf/cm²
 Tensão de compressão 4000kgf/cm²

Cálculos considerando somente a alma da viga e envolvendo a área de influência da força peso.
Perfil retangular B = 1,6cm H = 50cm
Menor momento de inércia do perfil
𝐼𝑦 =
𝐻 ∗ 𝐵3
12
=
50 ∗ 1,63
12
= 17,066𝑐𝑚4

Área transversal
𝐴 = 𝐵 ∗ 𝐻 = 1,6 ∗ 50 = 80𝑐𝑚²
𝑟 = raio de giração do perfil
𝑟 = √
𝐼𝑦
𝐴
= √
17,066𝑐𝑚4
80𝑐𝑚2
= 0,46𝑐𝑚

-- considerando carga apoiada lateralmente
𝐾 ∗ 𝐿 = 0,5 ∗ 𝐿 = 0,5 ∗ 90𝑐𝑚 = 45𝑐𝑚
Coeficiente de esbeltez
𝜆 =
𝐾 ∗ 𝐿
𝑟
=
45𝑐𝑚
0,46𝑐𝑚
= 97
Com o valor do coeficiente de esbeltez abaixo de 100, não poderá ser utilizada a fórmula de Euler para o cálculo da
tensão crítica pois, a flambagem ocorrerá no regime não elástico do material.

Cálculo da força máxima admissível utilizando a fórmula recomendada no anexo E da NBR 8400
𝑭𝒇𝒍𝒂 =
𝜎𝑒 ∗ 𝐴
𝜔

- Para 𝜆 = 97 → 𝜔 = 1,84 conforme tabela 42
A força aplicada deve ficar dentro de um limite de segurança determinado por norma
- Tensão admissível conforme recomendação
σadm =
𝜎𝑒
𝑞
=
2500𝑘𝑔𝑓/𝑐𝑚²
1,5
= 1666𝑘𝑔𝑓/𝑐𝑚²
𝐹𝑎𝑑𝑚 =
𝜎𝑎𝑑𝑚 ∗ 𝐴
𝜔
=
1666𝑘𝑔𝑓/𝑐𝑚² ∗ 80𝑐𝑚²
1,84
= 72463𝑘𝑔𝑓
𝑂𝐾 − 𝐹𝑎𝑑𝑚 > 25000𝑘𝑔𝑓
q = coeficiente de segurança.

-- considerando carga não apoiada nas lateraisK = 2
𝐾 ∗ 𝐿 = 2 ∗ 90𝑐𝑚 = 180𝑐𝑚
Coeficiente de esbeltez
𝜆 =
𝐾 ∗ 𝐿
𝑟
=
180𝑐𝑚
0,8𝑐𝑚
= 225
Sendo o índice de esbeltez acima de 100, a força máxima pode ser calculada pela
fórmula de Euler
Menor momento de inércia calculado anteriormente 𝐼𝑦 = 17𝑐𝑚
4
a alma dessa viga pode suportar uma força peso máxima de
𝑭𝒇𝒍𝒂 =
𝜋2 ∗ 𝐸 ∗ 𝐼𝑦
𝑘𝐿²
=
3,142 ∗ 2100000𝑘𝑔𝑓/𝑐𝑚² ∗ 17𝑐𝑚4
(180𝑐𝑚)²
= 10864𝑘𝑔𝑓
𝑭 > 𝑭𝒇𝒍𝒂

considerando carga não suportada lateralmente, a alma do perfil poderá flambar se for aplicada carga de 25000kg
NORMA NBR 8400


Tabela 12




Tensão admissível conforme NBR 8400


Tabela 12


 Aços Gr 50 e Gr 60

 𝝈𝟓𝟐 − 𝒂ç𝒐 𝒄𝒐𝒎 𝒄𝒂𝒓𝒈𝒂 𝒅𝒆 𝒓𝒖𝒑𝒕𝒖𝒓𝒂 𝟓𝟐𝒅𝒂𝑵/𝒎𝒎²





de solicitação Tensão calculada devida ao tipo










PROPRIEDADES MECÂNICAS DOS AÇOS ESTRUTURAIS
DIAGRAMA TENSÃO DEFORMAÇÃO







Departamento de engenharia e estruturas da Escola Politécnica da USP




LINHA ASTM DE AÇOS COMERCIAIS GERDAU
https://www2.gerdau.com.br/catalogos-e-manuais

https://www2.gerdau.com.br/catalogos-e-manuais





VIGAS U GERDAU ASTM 36









PERFIL I GERDAU ASTM A 36






PERFIL T GERDAU

















VIGA I - GERDAU





























CANTONEIRAS DE ABAS IGUAIS GERDAU




PERFIL U CHAPA DOBRADA
https://www.ferronor.com.br/perfil-u-simples-dobrado-chapa


S = área da secção
P = peso estimado por metro
Jx = momento de inércia (eixo X)
Wx= módulo de resistência (eixo X)
ix = raio de giro (eixo X)
ey = distância da linha neutra
Jy = momento de inércia (eixo Y)
Wy = módulo de resistência (eixo Y)
iy = raio de giro (eixo Y)
Cálculo do módulo de resistência do primeiro perfil da tabela abaixo
𝑊𝑥 =
𝐽𝑥
𝐻
2
=
6,66𝑐𝑚4
2,5𝑐𝑚
= 2,6𝑐𝑚³




TUBOS REDONDOS (de outros fabricantes)










http://www.brastetubos.com.br/tubo-schedule.php






http://www.brastetubos.com.br/tubo-schedule.php
TUBOS QUADRADOS




TUBOS QUADRADOS METALON
http://www.aladimmetais.com.br/chapa-de-aco-ct-4-389334.htm


















Material Ruptura Escoamento
Aços até 0,3% de carbono
Alumínio
𝑆𝑠𝑟 = 0,6 ∗ 𝑆𝑟 𝑆𝑠𝑒 = 0,5 ∗ 𝑆𝑒
Aços acima de 0,3%C até 0,7%C 𝑆𝑠𝑟 = 0,75 ∗ 𝑆𝑟 𝑆𝑠𝑒 = 0,75 ∗ 𝑆𝑒
Aço acima de 0,7%C 𝑆𝑠𝑟 = 𝑆𝑟 𝑆𝑠𝑒 = 𝑆𝑒










PROPRIEDADES MECÂNICAS DAS LIGAS DE ALUMÍNIO
1MPa = 10,2kgf/cm²


J. L. Fevereiro
Fevereiro 2022
