UNIVERSIDADE DE PERNAMBUCO - UPE
ESCOLA POLITÉCNICA DE PERNAMBUCO

Final – Qualidade da Energia Elétrica – 2020.2

1. (3,5 pontos) Uma tensão senoidal 𝑣 = √2𝑉𝑠𝑒𝑛 𝜔𝑡 é aplicada a uma carga monofásica.
A corrente que circula pela carga corresponde à forma de onda mostrada abaixo. A
passagem pelo zero da forma de onda da corrente está defasada em relação à forma de
onda da tensão por 𝜔𝑡 = 𝜑°.

a) Faça um esboço do espectro harmônico da corrente até a 10ª harmônica (1 ponto);
b) Calcule o valor eficaz da componente fundamental (0,5 pontos);
c) Calcule a potência média consumida pela carga (0,5 pontos);
d) Calcule a distorção harmônica total (0,5 pontos)
e) Calcule o fator de deslocamento (0,5 pontos);
f) Calcule o fator de potência (0,5 pontos).
Dados: A = 10 A, V = 120 V, 𝜑 = 30°, u = 60°.

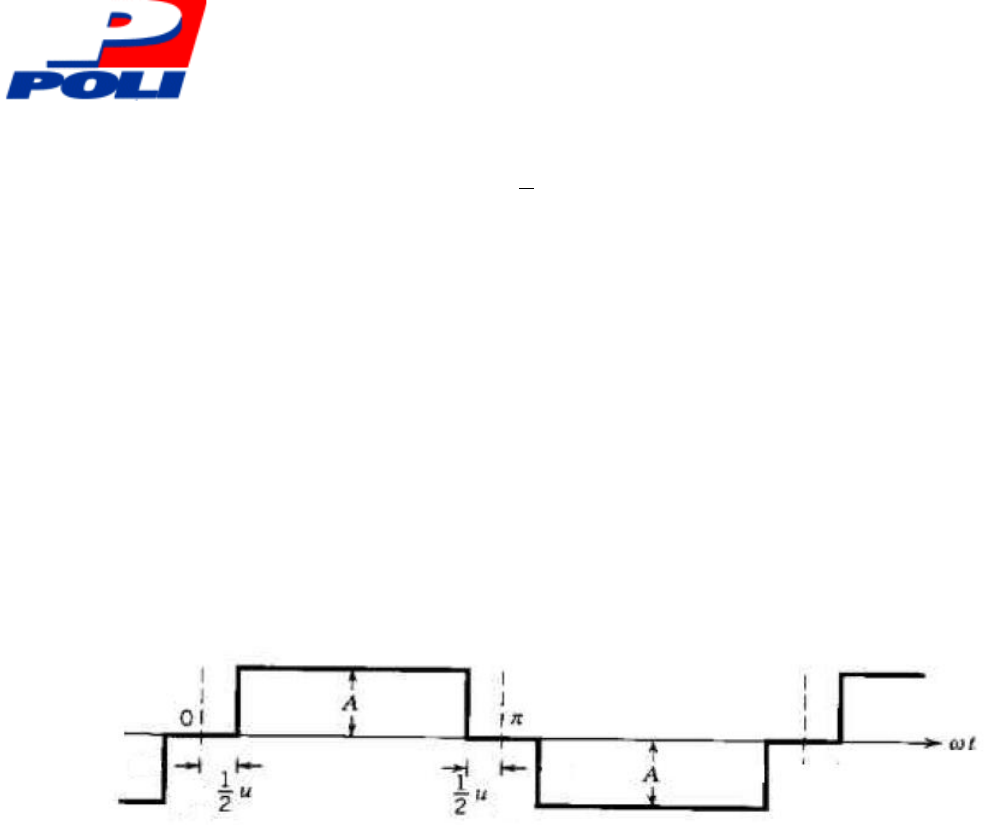

Fig. 1 – Forma de onda da corrente


2. (1,0 pontos) Quais são os tipos de Função de Transmissão existentes no SIN?

a) Linha de Transmissão, Proteção, Controle de Reativo e Modulo Geral;
b) Linha de Transmissão, Proteção, Compensador Síncrono e Modulo Geral;
c) Linha de Transmissão, Transformação, Compensador Síncrono e Modulo Geral;
d) Linha de Transmissão, Transformação, Controle de Reativo, Modulo Geral e
Proteção;
e) Linha de Transmissão, Transformação, Controle de Reativo e Modulo Geral.







3. (3,0 pontos) Desenhe o diagrama e explique, de forma sucinta, o princípio de
funcionamento do UPS:
a) Off-line;
b) Line interactive;
c) On-line (dupla conversão);

4. (2,5 pontos) Para o sistema da figura abaixo, foram registradas as interrupções do
fornecimento de energia elétrica (mostradas na tabela 1) que ocorreram durante o 1º
trimestre desse ano. Sabendo disso:
a) Complete a tabela com os valores que estão faltando, a partir da análise das
interrupções.
b) Determine os valores de DEC e FEC do sistema.





Nº do desligamento –
Local
Consumidores
atingidos
Potência instalada
[MVA]
Duração [min]
1 – Ramal 2 135
2 – Trecho 2-3
 40
 140
3 – Trecho 7-8
 30
 150
