A partida estrela triângulo, consiste na alimentação do motor com redução de tensão nas bobinas, durante a partida. Assim, as bobinas do motor recebem somente 58% (1 ÷ √3) da tensão nominal e após a haverá comutação automática para triângulo e as bobinas passam a receber 100% da tensão nominal. A partida direta reversa proporciona ao operador, duas botoeiras, uma para que o motor gire no sentido horário e outra no sentido anti-horário. A partida estrela triângulo com reversão une as duas partidas supracitadas em uma só. Qual é a sequência operacional correta para a partida estrela triângulo com reversão?
Botoeira BL1 – Energiza-se k1 e k2 (Y horário) e após o tempo pré-determinado desenergiza-se k2 e energizando k3. (∆ horário).
Botoeira BL2 – Energiza-se k4 e k2 (Y anti-horário) e após o tempo pré-determinado desenergiza-se k2 e energizando k3. (∆ anti-horário).
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto

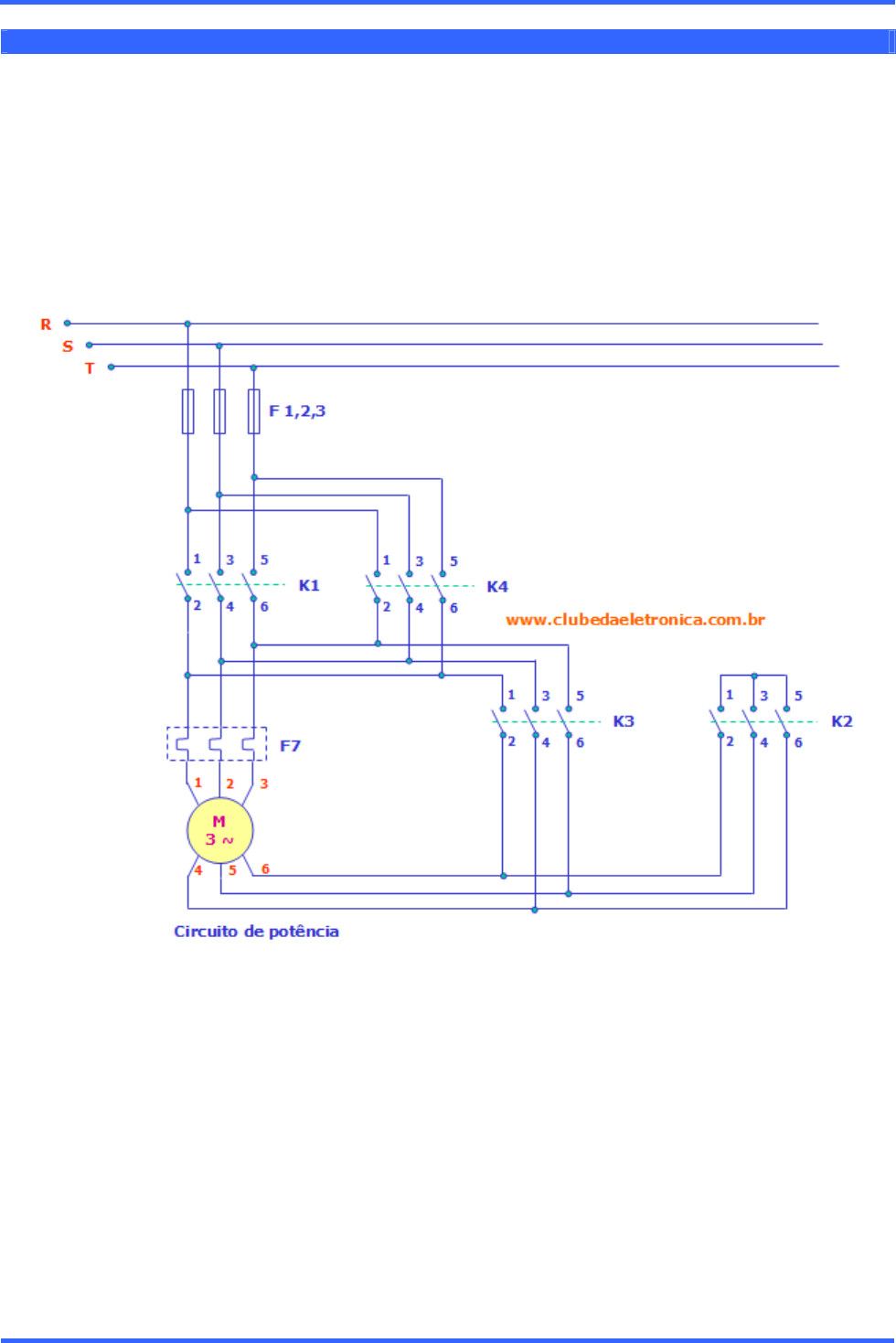

www.clubedaeletronica.com.br Eletricidade Autor: Clodoaldo Silva – Partida estrela triângulo com reversão – Revisão: 05fev2015. 1 Atividade prática – Partida estrela triângulo com reversão A partida estrela triângulo, consiste na alimentação do motor com redução de tensão nas bobinas, durante a partida. Assim, as bobinas do motor recebem somente 58% (1 ÷ √3) da tensão nominal e após a haverá comutação automática para triângulo e as bobinas passam a receber 100% da tensão nominal. A partida direta reversa proporciona ao operador, duas botoeiras, uma para que o motor gire no sentido horário e outra no sentido anti-horário. A partida estrela triângulo com reversão une as duas partidas supracitadas em uma só. O diagrama de potência A sequência operacional Botoeira BL1 – Energiza-se k1 e k2 (Y horário) e após o tempo pré-determinado desenergiza-se k2 e energizando k3. (∆ horário). Botoeira BL2 – Energiza-se k4 e k2 (Y anti-horário) e após o tempo pré-determinado desenergiza-se k2 e energizando k3. (∆ anti-horário). www.clubedaeletronica.com.br Eletricidade Autor: Clodoaldo Silva – Partida estrela triângulo com reversão – Revisão: 05fev2015. 2 O diagrama de comando Descrição de funcionamento Sentido horário Pressionando BL1 energizam-se os contatores k1 e k2 e o temporizador d1 que dá inicio a contagem de tempo. Neste momento, o motor está ligado em estrela e girando no sentido horário, terminando o tempo fecha-se o contado do temporizador d1 muda de posição desenergizando k2 e energisando k3. Agora o motor está ligado em triângulo no sentido horário. Sentido anti-horário Pressionando BL2 energizam-se os contatores k4 e k2 (observe no diagrama de potência que k4 inverte as fases do motor) e o temporizador d1 que dá inicio a contagem de tempo. Neste momento, o motor está ligado em estrela no sentido anti-horário, terminando o tempo o preestabelecido o contato do temporizador d1 muda de posição desenergizando k2 e energizando k4. Agora o motor está ligado em triângulo no sentido anti-horário. Os intertravamentos impedem k1 e k4 de serem acionados ao mesmo tempo. Também foi colocado um intertravamentos para evitar que k2 e k3 fiquem energizados ao mesmo tempo. Não existe vento favorável para aquele que não sabe para onde vai. (Arthur Schopenhauer) Boa aula... www.clubedaeletronica.com.br
