1ª QUESTÃO
Os dentes Gerber são elementos de apoio na extremidade de vigas, placas ou painéis cuja altura é menor
que a altura do elemento a ser apoiado e têm comportamento estrutural semelhante ao dos consolos.

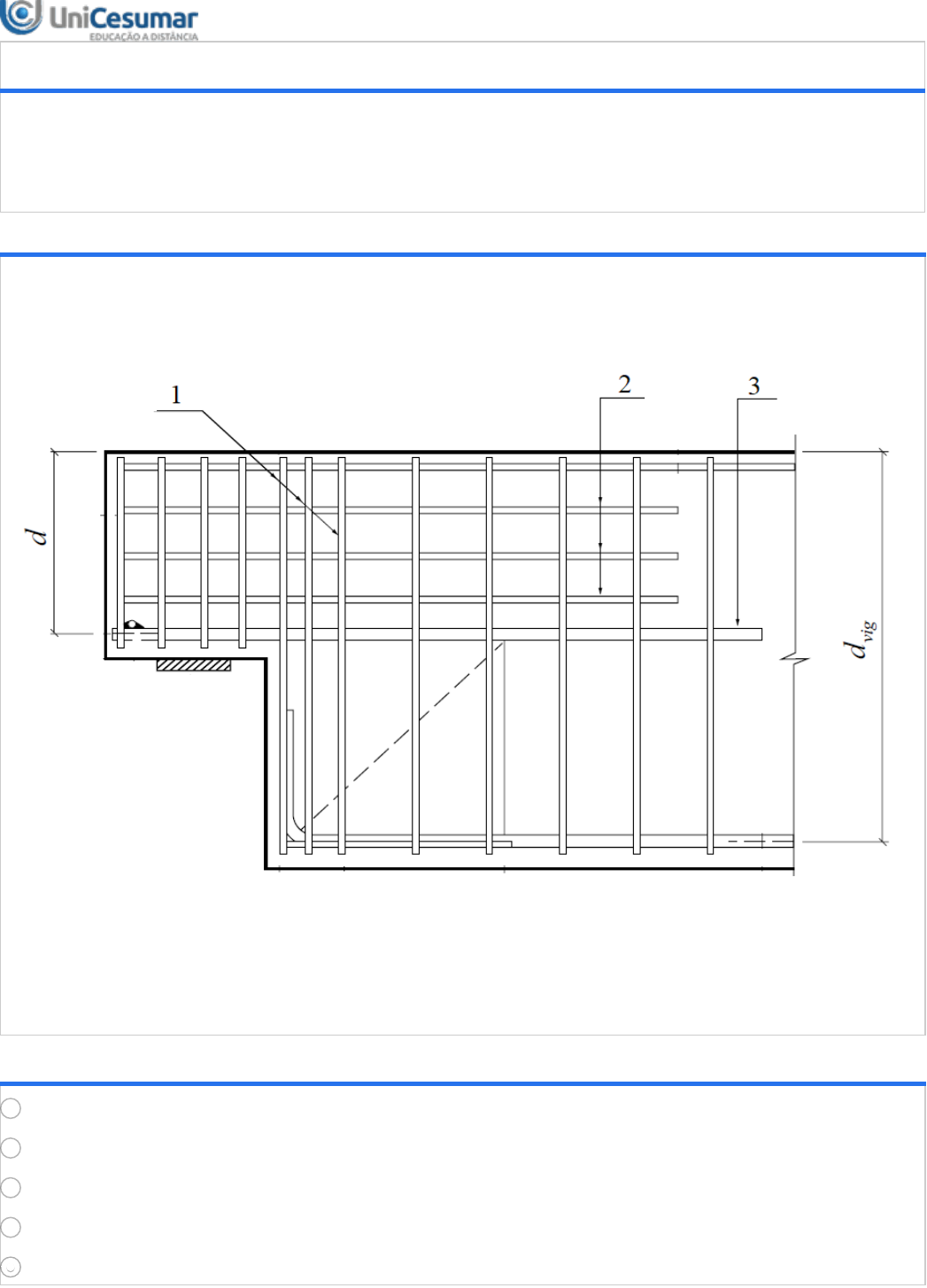

Sobre o detalhamento das armaduras de um dente Gerber e de acordo com a figura abaixo, analise as
afirmações a seguir:
I. A armadura indicada pelo número 1 é de suspensão, utilizando estribos verticais.
II. A armadura indicada pelo número 2 é a armadura de costura, ancorada na face externa do dente e
penetrando 1,0 vez o comprimento de ancoragem no interior da viga.
III. A armadura indicada pelo número 3 representa a armadura dos tirantes, com ponto de início de
ancoragem a partir do primeiro estribo que se situa dentro da viga.
É possível afirmar que está(ão) correta(s):
ALTERNATIVAS
Apenas I.
Apenas I e II.
Apenas II.
Apenas I e III.
Todas as afirmativas estão corretas.
08/07/2022 18:00
Página 1 de 4
2ª QUESTÃO
Um elemento pré-fabricado é aquele executado industrialmente, em instalações permanentes destinadas a
este fim, possuindo um rigoroso controle de qualidade. Analise as características abaixo sobre sistemas
estruturais pré-fabricados.
I. Elementos de laje capazes de distribuir os esforços para os elementos estruturais lineares. Proporciona a
ausência de escoramento para a concretagem da laje.
II. Podem ser utilizados tanto como estrutura portante quanto apenas para fechamento, sendo muito
utilizados em construções residenciais.
III. Fazem parte desse sistema estrutural os elementos lineares (vigas e pilares) de diferentes formatos e
tamanhos, que seguem o projeto estrutural.
IV. Blocos de concreto que são encaixados na obra já prontos.
Diante das características descritas acima, pode-se concluir que são retratados, respectivamente, os
sistemas estruturais pré-fabricados:

ALTERNATIVAS
Painéis pré-fabricados, estrutura em esqueleto, sistemas celulares, estrutura para pisos.
Estrutura para pisos, sistemas celulares, estrutura em esqueleto, painéis pré-fabricados.
Estrutura para pisos, painéis pré-fabricados, estrutura em esqueleto, sistemas celulares.
Estrutura para pisos, painéis pré-fabricados, sistemas celulares, estrutura em esqueleto.
Painéis pré-fabricados, sistemas celulares, estrutura em esqueleto, estrutura para pisos.
3ª QUESTÃO
A NBR 7191 (ABNT, 1982) fornece os parâmetros necessários de nomenclatura para cada elemento
estrutural do projeto, assim como faz considerações a respeito das armaduras. Sobre as definições dessa
norma e considerando a fôrma apresentada abaixo, avalie as afirmações como (V) para verdadeiras e (F)
para falsas.
08/07/2022 18:00
Página 2 de 4
I. Todas as informações necessárias em uma planta de fôrma foram indicadas na Figura apresentada.
II. A nomenclatura de vigas, lajes e pilares está correta.
III. Quanto as armaduras, é importante apresentar tabelas que resumirão os dados de cada tipo de barra,
contendo, por exemplo, a bitola, quantidade e comprimento de cada armadura, designadas por números
diferentes.
IV. Em caso do projeto apresentar vigas inclinadas, a numeração se inicia por elas.
As afirmações I, II, III, IV, são, respectivamente:
ALTERNATIVAS
F, V, V, F.
V, F, V, F
V, V, F, V.
F, F, V, V.
F, F, V, F.
4ª QUESTÃO
Os reservatórios e piscinas dispõem de inúmeros modelos, os quais variam conforme a concepção, forma,
sistema construtivo, condições de contorno, dentre outros. As cargas consideradas no dimensionamento de
reservatórios dependem dessas classificações. Com base nos tipos de reservatórios e nas principais ações
que devem ser consideradas em cada um deles, avalie as asserções a seguir e a relação proposta entre
elas.
I. Quanto à posição em relação ao solo, o reservatório pode ser elevado ou térreo, sendo esse último
subdividido em apoiado, enterrado ou semienterrado.
II. O efeito do solo em reservatórios enterrados é considerado na situação desfavorável, ou seja, quando o
reservatório estiver vazio.
A respeito dessas asserções, assinale a opção correta.

ALTERNATIVAS
As asserções I e II são verdadeiras e a II é uma justificativa da I.
As asserções I e II são verdadeiras, mas a II não é uma justificativa da I.
A asserção I é uma proposição verdadeira e a II é uma proposição falsa.
A asserção I é uma proposição falsa e a II é uma proposição verdadeira.
As asserções I e II são falsas.
5ª QUESTÃO
As lajes apresentam, em geral, solicitação de carregamentos perpendiculares a seu plano e transmitem
esses carregamentos para as vigas, que transmitem para os pilares. Existem diversos tipos de lajes, entre
elas: pré-moldadas treliçadas, pré-moldadas com vigotas, lajes alveolares, maciças e nervuradas. As lajes
maciças são altamente empregadas no Brasil e tem como característica o comportamento de placa,
solicitadas, principalmente, por esforços de flexão. Sobre o dimensionamento desse tipo de laje, podemos
afirmar que:
ALTERNATIVAS
As lajes maciças podem ser armadas em uma ou duas direções, dependendo da grandeza de carga aplicada.
08/07/2022 18:00
Página 3 de 4
A determinação dos momentos fletores nas lajes depende da vinculação das suas bordas, podendo ser borda livre,
borda simplesmente apoiada e borda engastada. Tabelas existentes na literatura ajudam nessa determinação.
A NBR 6118 determina valores mínimos para o cobrimento da armadura e para a espessura da laje. Ambos
dependem da classe de agressividade do ambiente.
A teoria das charneiras plásticas é utilizada para o cálculo das reações de apoio nas lajes. Essa teoria adota 60º
entre apoios do mesmo tipo e 45º entre apoios diferentes.
Em um projeto estrutural, quando existem duas lajes lado a lado é considerada a continuidade entre as lajes e por
isso a borda é admitida como simplesmente apoiada.
