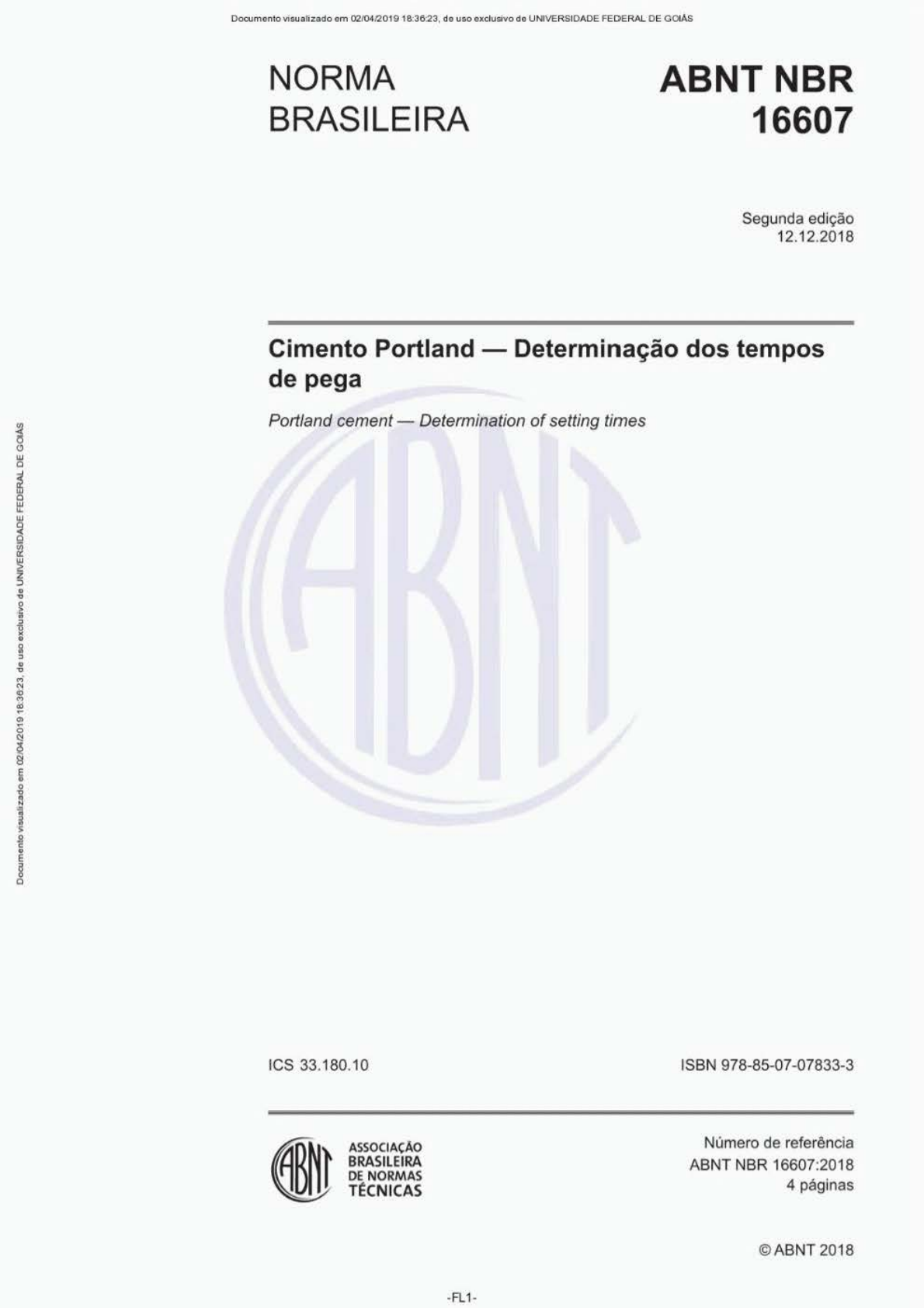

NORMA
BRASILEIRA
ABNT NBR
16607
Segunda edição
12.12.2018
Cimento Portland - Determinação dos tempos
de pega
Portland cement - Determination of setting times
ICS 33.180.10
~
ASSOCIAÇÃO
BRASILEIRA
OE NORMAS
T~CNICAS
-FL1 ·
ISBN 978-85-07-07833-3
Número de referência
ABNT NBR 16607:2018
4 páginas
© ABNT2018
Doeu monto ~,uollz.odo om 0210412019 1&::J0:23. do uso o.xcluoivo do U NIVE.RSIOAOE FEDERAL OE GOIÁS
ABNT NBR 16607:2018
©ABNT 2018
Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser
reproduzida ou utilizada por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por
escrito da ABNT.
ABNT
Av.Treze de Maio, 13 - 28º andar
20031-901 - Rio de Janeiro - RJ
Tel.: + 55 21 3974-2300
Fax: + 55 21 3974-2346
abnt@abnt.org.br
www.abnt.org.br
ii © ABNT 2016 - Todos os direitos reservados
-FL2-
Oocumonto YISuollz.odo om 0210412019 1&:30:23, do u10 oxclulivo do UNIVERSIDADE FEDERAL OE GOIAS
ABNT NBR 16607:2018
Sumário Página
Prefácio ............................................................................................................................................... iv
1 Escopo ................................................................................................................................ 1
2 Referência normativa ......................................................................................................... 1
3 Termos e definições ........................................................................................................... 1
4 Reagente .............................................................................. ............................................... 1
5 Aparelhagem ................................................................... ..... ............................................... 1
6 Condições ambientais ....................................................................................................... 2
6.1 Laboratório de ensaios ...................................................................................................... 2
6.2 Câmara úmida ..................................................................................................................... 2
Procedimento ...................................................................... ............................................... 2
Preparação da amostra de cimento .................................................................................. 2
~
7
" 7.1 w o
Preparação da pasta e enchimento dos moldes ............................................................. 2
Condições de armazenamento dos moldes .................................................................... 2
m
7.2
ê 7.3
Determinação do tempo de inicio de pega ...................................................................... 2
Determinação do tempo de fim de pega .......................................................................... 3
Expressão dos resultados ................................................................................................. 3
w 7.4
~ 7.5 a:
~ 8 z :,
Repetitividade e reprodutibilidade ................................................................................... 3
Repetitividade ..................................................................................................................... 3
Reproduti bi I idade ......................... ................................... .... ............................................... 4
• 9 " o
·~
9.1 , .., . • g 9.2 ,
•
" ,.;
~
M
~
O>
o
'l!
~
i
o
" ~ . .
1
ll • • E
§
o
© ABNT 2018 - Todos os direitos reservados iii
-FL3·
Oocumonlo V1tuollzodo om 02IQ.4Q01 9 18:30:23, douto oxclulivo do UNIVERSIOAOE FEDERAL OE GOIAS
ABNT NBR 16607:2018
Prefácio
A Associação Brasileira de Normas Técnicas (ABNT) é o Foro Nacional de Normalização.
As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB),
dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais
(ABNT/CEE), são elaboradas por Comissões de Estudo (CE), formadas pelas partes interessadas
no tema objeto da normalização.
Os Documentos Técnicos ABNT são elaborados conforme as regras da ABNT Diretiva 2.
A ABNT chama a atenção para que, apesar de ter sido solicitada manifestação sobre eventuais
direitos de patentes durante a Consulta Nacional, estes podem ocorrer e devem ser comunicados
à ABNT a qualquer momento (Lei nº 9.279, de 14 de maio de 1996).
Ressalta-se que Normas Brasileiras podem ser objeto de citação em Regulamentos Técnicos.
Nestes casos, os Órgãos responsáveis pelos Regulamentos Técnicos podem determinar outras
datas para exigência dos requisitos desta Norma.
A ABNT NBR 16607 foi elaborada no Comitê Brasileiro de Cimento, Concreto e Agregados
(ABNT/CB-018), pela Comissão de Estudo de Métodos de Ensaios de Cimentos (CE-018: 100.004 ).
O Projeto circulou em Consulta Nacional conforme Edital nº 02, de 22.02.2017 a 23.04.2017.
O seu Projetos de Emenda 1 foi elaborado no Comitê Brasileiro de Cimento, Concreto e Agregados
(ABNT/CB-018), pela Comissão de Estudo de Cimento, Matérias Primas e Adições (CE-018: 100.001)
e circulou em Consulta Nacional conforme Edital nº 10, de 30.10.2018 a 28.11.2018.
Esta segunda edição da ABNT NBR 16607:2018 equivale ao conjunto ABNT NBR 16607:2017 e
Emenda 1, de 12.12.2018, que cancela e substitui a edição anterior ABNT NBR 16607:2017.
O Escopo em inglês desta Norma Brasileira é o seguinte:
Scope
This Standard establishes the test method for the determination of the setting times of Portland cement
by Vicat apparatus.
iv @ABNT 2018 • Todos os direitos reservados
-FL4-
00<:umonlo VJSuoliudo cm 0210,4/20 19 1&.30:23. do uso o.xclutlvo Cio UNIVERSIDADE FEDERAL OE GOIÁS
NORMA BRASILEIRA ABNT NBR 16607:2018
Cimento Portland - Determinação dos tempos de pega
1 Escopo
Esta Norma estabelece o método para determinação dos tempos de pega da pasta de cimento
Portland, utilizando o aparelho de Vicat.
2 Referência normativa
O documento relacionado a seguir é indispensável à aplicação deste documento. Para referências
datadas, aplicam-se somente as edições citadas. Para referências não datadas, aplicam-se as edições
mais recentes do referido documento (incluindo emendas).
ABNT NBR 16606, Cimento Portland - Determinação da pasta de consistência normal
3 Termos e definições
Para os efeitos deste documento, aplicam-se os seguintes termos e definições.
3.1
tempo de início de pega
intervalo de tempo transcorrido desde o momento em que o cimento entra em contato com a água
até o momento em que a agulha de Vicat penetra na pasta e estaciona a (6 ± 2) mm da placa-base
do molde tronco-cônico, em condições normalizadas de ensaio
3.2
tempo de fim de pega
intervalo de tempo transcorrido desde o momento em que o cimento entra em contato com a água até
o momento em que a agulha de Vicat penetra 0,5 mm na pasta, em condições normalizadas de ensaio
4 Reagente
Agua destilada ou deionizada.
5 Aparelhagem
O equipamento de referência é o especificado na ABNT NBR 16606.
Para a realização deste ensaio, o aparelho de Vicat deve ser montado com a agulha correspondente
ao tempo de pega que se pretende determinar.
NOTA 1 A sonda de Tetmajer é parte integrante do equipamento e é empregada exclusivamente na deter-
minação da consistência normal da pasta de cimento Portland, conforme a ABNT NBR 16606.
NOTA 2 Podem ser utilizados dispositivos automáticos, comercialmente disponíveis, para a determinação
dos tempos de pega, desde que conduzam aos mesmos resultados obtidos com o aparelho de referência.
CI ABNT 2018 • Todos os direitos reservados 1
-FL5·
Oocumonto Viouoliudo om 02/0it/20 19 t&.30:23,do UIO oxclullivo do UNIVE.~SIOAOE FEDERAL OE GOIÁS
ABNT NBR 16607:2018
6 Condições ambientais
6.1 Laboratório de ensaios
De acordo com aABNT NBR 16606.
6.2 Câmara úmida
Capaz de manter a temperatura do ar ambiente no intervalo de (23 ± 2) ºC e a umidade relativa do ar
não menor que 90 %.
O armazenamento em câmara úmida pode ser substituído por um banho de água que permita manter
a temperatura a (23 ± 2) ºC, no qual os corpos de prova devem ser submersos durante todo o ensaio,
desde que se possa comprovar que são obtidos os mesmos resultados.
7 Procedimento
7.1 Preparação da amostra de cimento
A amostra deve ser ensaiada da forma como foi recebida, a menos que se constate a presença de
corpos estranhos ao material; neste caso a amostra deve ser peneirada em peneira com abertura
de malha de 150 µm. A amostra deve permanecer na sala de ensaios com antecedência tal que
permita a estabilização de sua temperatura com o ambiente.
7.2 Preparação da pasta e enchimento dos moldes
A preparação da pasta de consistência normal e o enchimento dos moldes para a determinação
dos tempos de pega devem ser realizados de acordo com a ABNT NBR 16606.
NOTA Recomenda-se passar uma fina camada de óleo mineral ou similar sobre a placa-base e a super-
fície interna do molde, antes de seu enchimento, de forma a facilitar a operação de desmoldagem.
7.3 Condições de armazenamento dos moldes
Imediatamente após o enchimento do molde com a pasta de cimento, este deve ser armazenado
em câmara úmida (6.2).
7.4 Determinação do tempo de início de pega
Verificar se a agulha de Vicat está corretamente instalada no aparelho para a realização do ensaio.
Em aparelhos manuais, antes de realizar qualquer leitura, descer a agulha da haste móvel até que ela
toque a placa-base, fora do molde. Ajustar o indicador na marca zero da escala ou registrar a leitura
inicial.
Depois de um tempo mínimo de 30 min após o enchimento do molde, colocá-lo com a placa-base
no aparelho de Vicat, situando-o sob a agulha. Fazer descer suavemente a agulha até que haja
contato desta com a pasta. Aguardar 1 s a 2 s nesta posição, evitando qualquer ação sobre as partes
móveis, para que a agulha parta do repouso. Soltar as partes móveis, permitindo que a agulha penetre
verticalmente na pasta, sem choque e sem velocidade inicial. Ler a indicação na escala 30 s após
o instante em que a agulha foi solta.
2 @ABNT 201B - Todos os direitos reservados
-FL6-
Documento visualizado em 02/041201 918:36:23, de uso exclusivo de UNIVERSIDADE FEDERAL OE GOIÁS
ABNT NBR 16607:2018
Anotar a leitura na escala e o tempo contado a partir do instante em que a água e o cimento entram
em contato (instante zero). Repetir o ensaio de penetração no mesmo corpo de prova, em posições
convenientemente separadas, que distem no mínimo 10 mm da borda do molde e entre elas,
a intervalos de tempo convenientemente espaçados, de, por exemplo, 10 min. Entre os ensaios
de penetração, o molde contendo a pasta deve ser mantido na câmara úmida (6.2). Limpar a agulha
de Vicat imediatamente após cada penetração.
Anotar os resultados de todas as penetrações e, por interpolação, determinar o tempo em que a dis-
tância entre a agulha e a placa-base é de (6 ± 2) mm.
A exatidão requerida é de 5 mine pode ser garantida reduzindo o intervalo de tempo entre determinações
sucessivas, à medida que se aproxima o final do ensaio.
NOTA Para as primeiras tentativas de medição do tempo de inicio de pega, quando a pasta apresenta-se
ainda fluida, recomenda-se descer a agulha, sustentando-a levemente com os dedos, para evitar seu dano
prematuro.
7.5 Determinação do tempo de fim de pega
Substituir a agulha de Vicat para a determinação do tempo de início de pega pela agulha de Vicat
para a determinação do tempo de fim de pega, cujo acessório anular facilita a observação exata de
penetrações pequenas. Inverter o molde cheio, utilizado em 7.2, sobre sua placa-base, de forma que
os ensaios para a determinação do fim de pega sejam realizados na face oposta do corpo de prova,
que estava originalmente em contato com a placa-base. Para a realização das medidas, deve ser
utilizado o procedimento descrito em 7.4. Os intervalos de tempo entre ensaios de penetração podem
ser ampliados para até 30 min, por exemplo.
Registrar, com aproximação de 15 min, o tempo transcorrido a partir do instante zero, até que a agulha
penetre pela primeira vez apenas 0,5 mm na pasta, como tempo de fim de pega do cimento. Este é
o momento em que o acessório anular não provoca qualquer marca no corpo de prova. A precisão
do ensaio pode ser maior, reduzindo o intervalo de tempo entre penetrações próximas ao final da
determinação e observando se os resultados de ensaios sucessivos não variam excessivamente.
NOTA Quando do uso de aparelhos automáticos, não há necessidade de inverter o molde.
8 Expressão dos resultados
O resultado de tempo de início de pega deve ser expresso em minutos (min), com aproximação
de 5 min, sendo o valor obtido em uma única determinação.
O mesmo critério é aplicado ao resultado do tempo de fim de pega, com aproximação de 15 min.
9 Repetitividade e reprodutibilidade
9.1 Repetitividade
A diferença entre dois resultados individuais, obtidos a partir de uma mesma amostra submetida
ao ensaio, por um operador empregando um mesmo equipamento em um curto intervalo de tempo,
não pode ser maior que 30 min.
© ABNT 2018 • Todos os direitos reservados 3
· FL7·
Oocumonto "'•uoliudo om 0210412019 1&.30:23. do uao o.xclullivo do UNIVERSIDADE FEDERAL oe GOIAs
ABNT NBR 16607:2018
9.2 Reprodutibilidade
A diferença entre dois resultados individuais e independentes, obtidos a partir de uma mesma amostra
submetida ao ensaio, por dois operadores em laboratórios diferentes em um curto intervalo de tempo,
não pode ser maior que 60 min.
