TIPOS DE ESTRUTURA DE
CONTENÇÃO

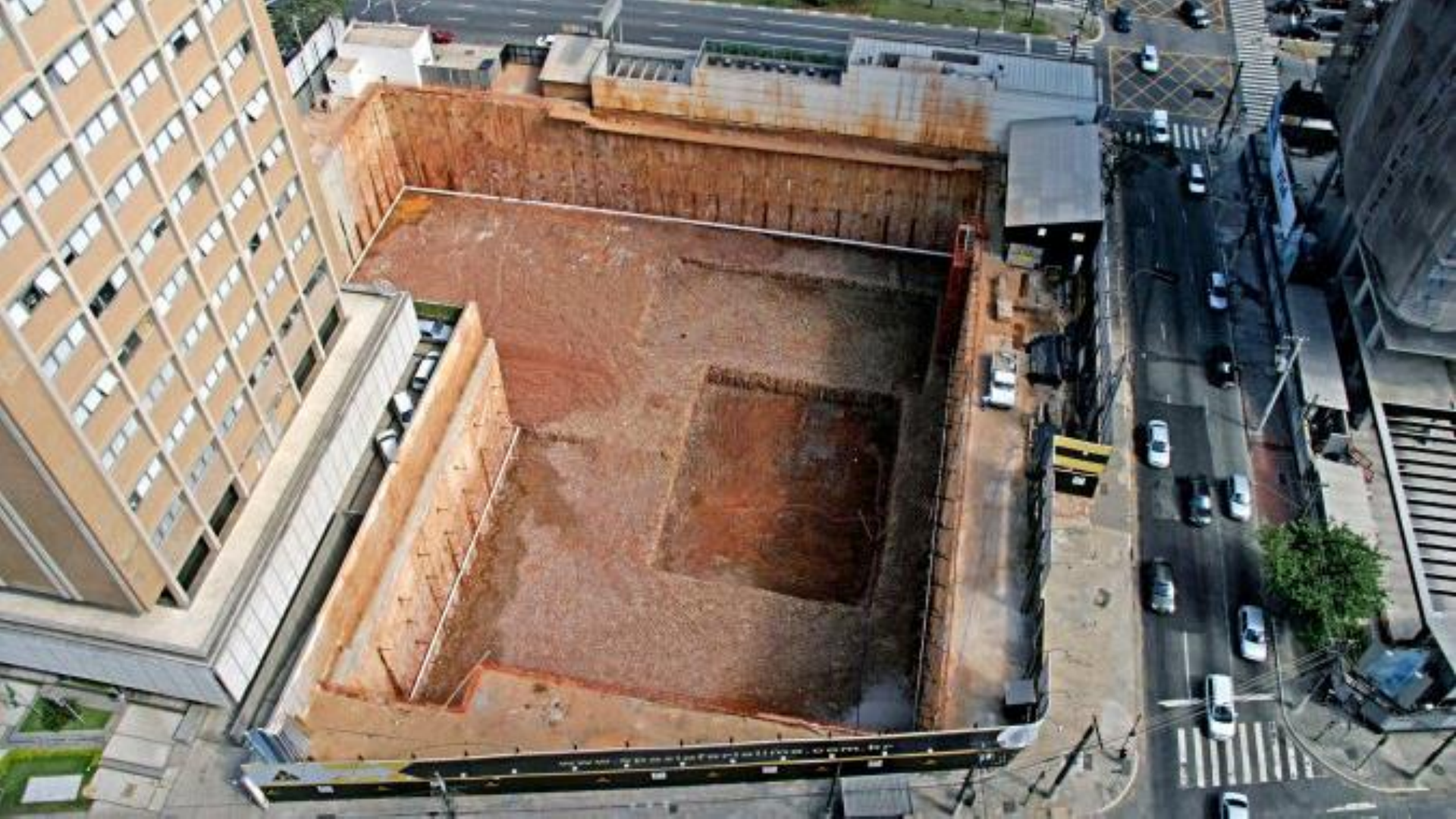

DEFINIÇÃO
São painéis (lamelas) de
concreto, executados no subsolo
por meio de trincheiras
escavadas, alinhados em um
determinado sentido, formando
um muro vertical contínuo de
contenção subterrâneo.
DEFINIÇÃO
❑Consistem em se realizar, no subsolo, um muro
vertical de profundidades e espessuras
variáveis, constituídos de painéis elementares,
alternados ou sucessivos;
❑Devem estar aptos a absorver cargas axiais,
empuxos horizontais e momentos fletores;
❑A parede pode ter função estática ou de
interceptação hidráulica;
❑Podem ser constituída de concreto simples ou
armado, pré-moldada ou de coulis (mistura de
cimento, bentonita e água).
CARACTERÍSTICAS
A parede diafragma deve garantir a sua própria
estabilidade, impedindo o movimento do solo;
Espessura varia de 0,40m a 1,20m (com casos especiais
que chegam até 2,40m);
Normalmente armados e moldadas in loco;
As lamelas podem ser executadas acima ou abaixo do
nível da água, em qualquer tipo de solo;
Durante a escavação elementos estruturais de
escoramento podem ser introduzidos ao corpo da
parede, dependendo da necessidade do projeto;
Os mais comuns são estroncas, tirantes ou perfis
metálicos.
CARACTERÍSTICAS
Reduzido número de juntas
na parede;
Tendem a ser utilizadas na
contenção de escavações de
grande profundidade, por terem a
capacidade de suportar esforços
estruturais bastante elevados;
Impede o fluxo de água no
interior da escavação, sem a
necessidade da manutenção ou
rebaixamento do nível do lençol
freático
CARACTERÍSTICAS
❑Faz-se o uso de fluídos estabilizantes nas
valas escavadas como a lama bentonítica
ou polímeros biodegradáveis;
❑A escavação é feita utilizando
equipamentos como Clamshell Hidráulico
ou Hidrofresa;
❑A concretagem é feita de modo
submerso e contínuo, utilizando o tubo
“tremie” (tubo tremonha);
APLICAÇÃO
Na construção
de estações
metroviárias;
Garagens
subterrâneas;
Ampliações
subterrâneas;
Barragens;
Contenções;
Estruturas
provisórias;
Entre tantas
outras
aplicações.
APLICAÇÃO
Paredes diafragma são recomendadas
em casos onde existam edificações
vizinhas que não podem sofrer recalque;
Em terrenos onde existe uma dificuldade
técnica em rebaixar o nível d’água;
A escavação pode ser executada com a
vala seca, permitindo assim a produção
de barragens;
VANTAGENS
❑Ruído e vibrações reduzidos;
❑Bom comportamento sísmico;
❑Adapta-se a diversos tipos de terreno, mesmo com
nível freático elevado;
❑Pode atingir profundidades elevadas;
❑Permite várias frentes de trabalho;
❑Estanqueidade à passagem de água para o interior
da zona escavada;
❑Adapta-se à geometria do projeto;
❑Não causa sensíveis descompressões ou
modificações do terreno, evita-se assim, danos às
estruturas existentes.
❑Pode-se utilizar qualquer tipo de escoramento.
DESVANTAGENS
❑Exige grande espaço no
canteiro de obra e
equipamentos de grandes
dimensões;
❑Exige equipamento e mão-de-
obra especializados;
❑A utilização da bentonita
levanta problemas ambientais;
❑O processo pode ter de ser
abandonado se existirem
rochas no terreno.
FLUIDOS
ESTABILIZANTES
❑Para manter a estabilidade do talude
faz-se o uso de fluidos, preenchendo
a vala de maneira que não haja riscos
durante a execução da parede de
contenção;
❑Os fluídos que se destacam são a
lama bentonítica e o polímero
biodegradável.
FLUIDOS ESTABILIZANTES
Lama bentonítica
É formada por uma
suspensão de água e
argila montmorilonítica,
conhecida por bentonita.
Propriedades:
Comporta-se com certa
rigidez em repouso ou
fluida quando agitada
(tixotropicidade);
Forma uma película
quase impermeável sobre
a superfície porosa da
área escavada;
Isso permite que a lama
exerça pressão
hidrostática às paredes
da vala.
FLUIDOS ESTABILIZANTES
Polímero biodegradável
• Os polímeros aplicados nos fluidos de perfuração são, em geral,
moléculas compridas e de alto peso molecular;
• Cadeias de carbono sequenciais com repetições de núcleos chamados
monômeros configuram as características dos polímeros;
• São usados polímeros naturais e sintéticos que vão gerar principalmente
viscosidade e uma película fina, que recobre a lamela escavada, a fim de
estabilizá-la.
EXECUÇÃO DA PAREDE DIAFRAGMA
https://youtu.be/3-T5FlR2D70
https://youtu.be/6TY3-0gluEY
https://youtu.be/3-T5FlR2D70
https://youtu.be/6TY3-0gluEY
CORTINA DE ESTACA PRANCHA
DEFINIÇÃO
As estacas pranchas são perfis de
madeira, concreto armado, concreto
protendido ou metálicas, que se cravam
ao terreno, formando por justaposição as
cortinas, destinadas a servir como obras
de contenção de água, de terra ou
ambos.
GENERALIDADES
Elemento de contenção geralmente metálico;
Recuperáveis ou não, caso tenha caráter provisório ou
definitivo;
Elementos pouco rígidos no seu plano;
Utilizadas em solos c/ níveis freáticos altos, garantindo
boa estanqueidade;
Em situações definitivas, são: usualmente escoradas /
ancoradas no topo ou em vários níveis.
GENERALIDADES
Para garantir uma boa instalação da
estaca-prancha (EP), é necessário:
❑avaliação das condições locais
(construções vizinhas, abastecimentos
de energia, ...);
❑avaliações da condições topográficas
e geológicas;
❑avaliação das condições do solo;
❑escolha das características e seção
das EP.
CARACTERÍSTICAS
❑Dificuldade para “vencer” solos
duros;
❑Não aplicável em blocos rochosos;
❑Trabalho dentro da água;
❑Orçamento realizado por m²;
❑Velocidade de cravação de até 600
m/dia;
CARACTERÍSTICAS
Provoca bastante ruído, devido ao bate-estaca;
Corrosão a longo prazo;
Perfis recuperáveis;
Maior estanqueidade nas juntas;
Solução cara.
MATERIAIS
Podem ser de concreto, madeira ou metálicos
ESTACAS PRANCHA-METÁLICA
São perfis de aço laminado com
encaixes longitudinais para
justaposição.
Este tipo de estaca apresenta-se em
diversos formatos diferentes.
ESTACAS PRANCHA - METÁLICA
ESTACAS PRANCHA
METÁLICA
Conectores
As estacas pranchas são produzidas
em seções e são encaixadas através
de conectores simples e de fácil
instalação;
Estes conectores são chamados de
Larssen e seguem as especificações
da Norma Européia EN10248.
ESTACAS
PRANCHA -
METÁLICA
Conectores de canto
❑Possibilitam formar os perfis de canto ou junção
sem usar perfis especiais;
❑Os conectores de canto são fixados à estaca
prancha de acordo com a Norma Europeia EM
120663.
APLICAÇÕES
Construção de
cais e portos;
Ensecadeiras; Quebra-mares;
Reforço de
margens de
rios e canais;
Proteção de
escavações em
terra ou água;
Encontros de
pontes;
Paredes de
contenção;
Estruturas de
fundação;
Diques e
barragens;
Proteção em
margens de
lagos, rios e
canais;
Construção de
túneis;
Estacionamento
s subterrâneos;
Subsolos de
edifícios
residenciais e
comerciais.
EXECUÇÃO
Para a contenção com estacas-prancha, os perfis são cravados no solo;
São usualmente cravadas com equipamento bate-estacas ou com utilização
de martelos de vibração que cravam a estaca com auxílio de guindastes;
Quando são aplicadas de forma provisória devem ser dotadas de um furo
para facilitar o içamento após a conclusão da execução dos blocos;
ESTACAS-PRANCHA METÁLICAS
https://youtu.be/a2yW5hqZDGk
https://youtu.be/a2yW5hqZDGk
