UNIVERSIDADE FEDERAL DE OURO PRETO - UFOP

Disciplina: Eletrotécnica
Professor: Bruno Randazzo Baroni Data: Nota:
Alunos:


AULA PRÁTICA Ensaio em transformador

Introdução
O transformador possui uma importante influência na definição do padrão de distribuição de
energia elétrica ser em corrente alternada. Este equipamento elétrico possibilita que a transmissão
desta energia seja realizada em tensões mais adequadas, permitindo grande economia nos sistemas
elétricos. O circuito equivalente que representa o comportamento de um transformador é apresentado
na figura 1.

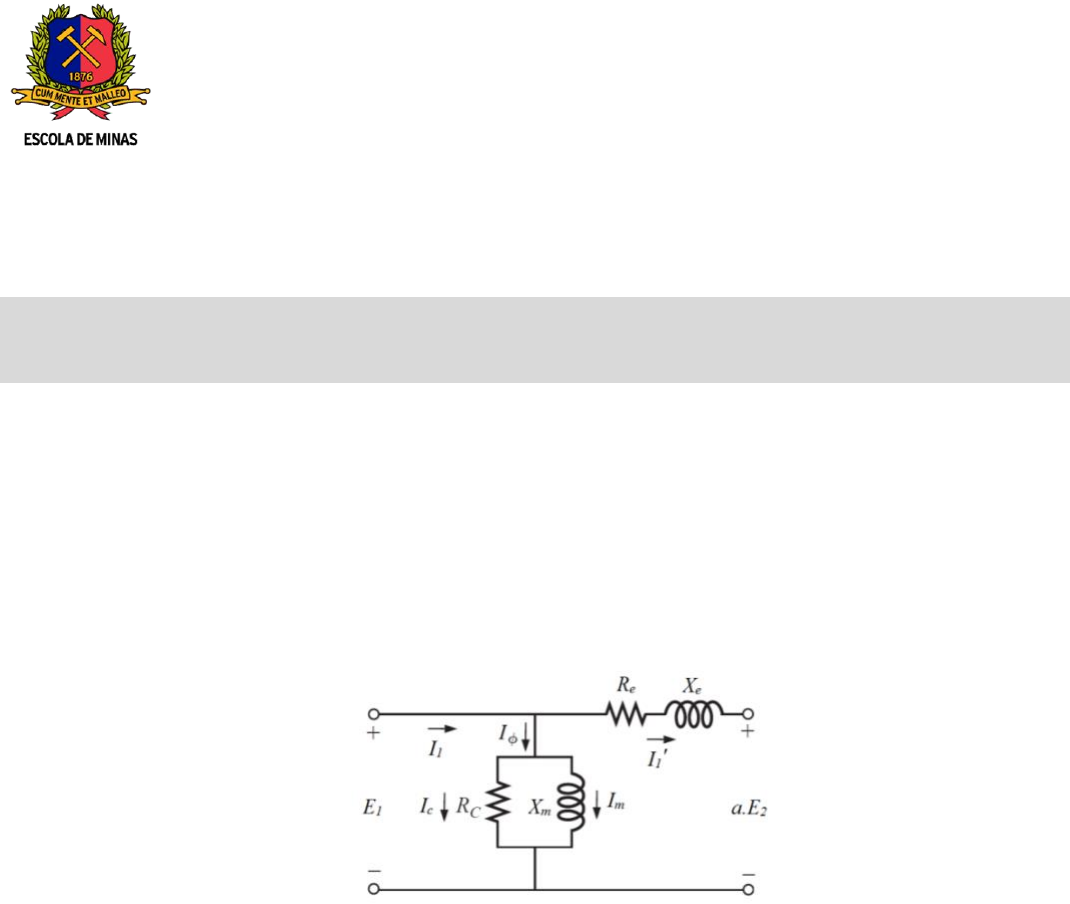

Figura 1: Circuito equivalente de um transformador
Onde:
Re: representa as perdas ôhmicas nos enrolamentos do primário e secundário (perdas no cobre);
Xe: representa os fluxos de dispersão do primário e secundário;
Rc: representa as perdas por histerese e correntes parasitas no núcleo de ferro (perdas no ferro);
Xm: representa a magnetização do núcleo de ferro.
Para determinar os parâmetros do circuito equivalente de um transformador são realizados 2 ensaios
explicados a seguir:



Ensaios de Circuito Aberto:
É realizado para determinar Rc e Xm. O procedimento deste ensaio consiste em deixar um dos lados
do transformador aberto. Enquanto que no outro lado é aplicada a tensão de placa do transformador,
medindo-se tensão, corrente e potência. A potência medida neste ensaio corresponde às perdas no
ferro. Normalmente é deixado o lado de alta tensão aberto, pois será aplicada a tensão de placa deste
transformador, sendo mais seguro utilizar o lado com níveis de tensões menores. A figura 2 apresenta
o procedimento deste ensaio.


Figura 2: Ensaio de circuito aberto no transformador

Ensaio de Curto-circuito:
É realizado para determinar Re e Xe. O procedimento deste ensaio consiste em curto-circuitar um
dos lados do transformador. Enquanto que no outro lado é aplicada uma tensão que produza a corrente
nominal Circuito Equivalente do transformador (corrente máxima), medindo-se tensão, corrente e
potência. A potência medida neste ensaio corresponde às perdas no cobre. Normalmente é curto-
circuitado o lado de baixa tensão e realizada as medidas no lado de alta tensão, pois como é necessária
medir a corrente nominal do transformador, o lado que possui menor corrente é o lado de alta. A
figura 3 apresenta o procedimento deste ensaio.


22
2
CCCCCCe
CC
CC
CCe
CC
CC
CCe
RZXX
I
V
ZZ
I
P
RR




 Figura 3: Ensaio de curto circuito no transformador


OC
OC
m
OCOCOC
OCOCOC
OC
OC
C
Q
V
X
PSQ
IVS
P
V
R
2
22
2




Objetivos da Prática
Realizar os ensaios de circuito aberto e curto-circuito em um transformador, determinando os
parâmetros do seu circuito equivalente.
Materiais Utilizados
• 1 transformador de núcleo variável (também chamado de varivolt ou variac);
• 1 analisador de potência;
• 1 transformador de 200 VA de 127/12 V.
Procedimento Experimental I – Ensaio de Circuito Aberto
Realize o ensaio de circuito aberto no transformador. Utilize um transformador de núcleo variável
para fornecer a tensão de placa do transformador e meça a tensão, corrente e potência. A figura 4
apresenta o esquemático desta montagem.

Figura 4: Esquemático do ensaio de circuito aberto no transformador

Procedimento Experimental II – Ensaio de Curto-circuito
Realize o ensaio de curto-circuito no transformador. Utilize um transformador de núcleo variável
para fornecer a tensão que produza a corrente nominal do transformador e meça tensão, corrente e
potência. A figura 5 apresenta o esquemático desta montagem.

Figura 5: Esquemático do ensaio de curto circuito no transformador
Questões Propostas
1) Informe os valores de tensão, corrente, e potência obtidos no Procedimento Experimental I.
2) Calcule os parâmetros Rc e Xm.
3) Se no teste de circuito aberto fosse deixado o lado de baixa tensão aberto e as medidas fossem
feitas no lado de alta tensão, quais seriam os valores encontrados de tensão, corrente e
potência.
4) Informe os valores de tensão, corrente, e potência obtidos no Procedimento Experimental II.
5) Calcule os parâmetros Re e Xe.
6) Se no teste de curto-circuito fosse curto-circuitado o lado de alta tensão e as medidas fossem
feitas no lado de baixa tensão, quais seriam os valores encontrados de tensão, corrente e
potência.
7) Informe os valores das perdas no ferro e as perdas no cobre quando o transformador em estudo
estiver funcionando em suas condições nominais (potência máxima).
8) Represente o circuito equivalente deste transformador, referenciando os seus parâmetros ao
lado de alta tensão (visto do lado de alta tensão).
9) Represente o circuito equivalente deste transformador, referenciando os seus parâmetros ao
lado de baixa tensão (visto do lado de baixa tensão).
10) Determine o rendimento do transformador utilizado nos Procedimentos Experimentais caso
estivesse funcionando em suas condições nominais (potência máxima) e alimentando uma
carga puramente resistiva.
11) Determine o rendimento do transformador utilizado nos Procedimentos Experimentais caso
estivesse alimentando uma carga de 100 VA puramente resistiva.
12) Determine o rendimento diário do transformador utilizado nos Procedimentos Experimentais
caso estivesse alimentando uma carga de 200 VA, puramente resistiva, durante 10 horas ao
longo de um dia e sendo que permaneceu conectado à rede o dia inteiro.
