Eletrônica
Lista 01
Para todos os exercícios abaixo, considere a queda de tensão no diodo igual a 0,7V e
a tensão da junção Vbe do transistor também igual a 0,7V

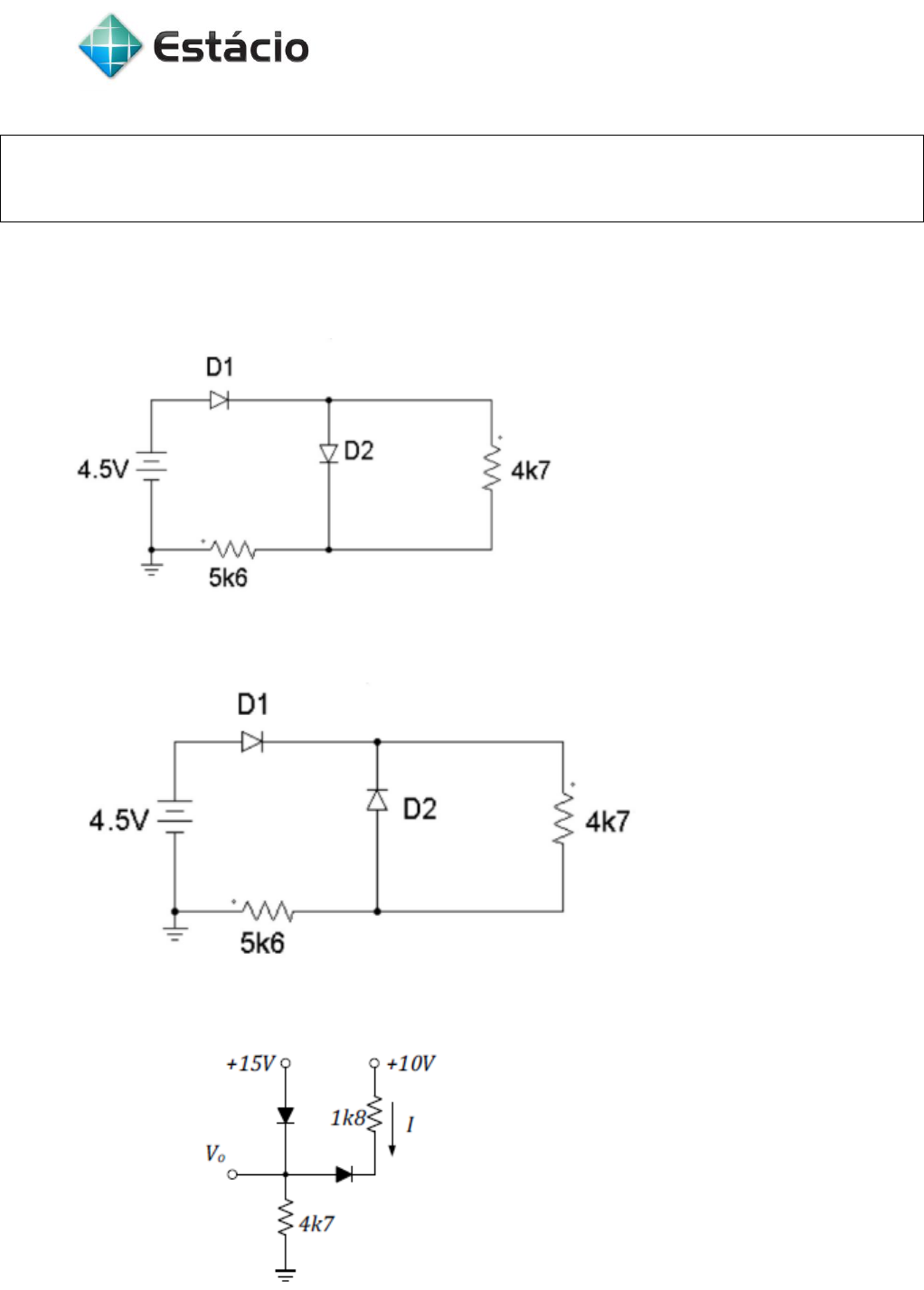

1) Calcule a tensão sobre os resistores de 5k6 e de 4k7:

2) Calcule a tensão sobre os resistores de 5k6 e de 4k7


3) Calcule o valor da corrente I no circuito abaixo


4) Para o circuito abaixo, a tensão Vo será de :

5) Para o circuito abaixo, calcule o valor da tensão V

6) Para o circuito abaixo, calcule o valor das correntes I1, I2 e ID2.

7) Calcule para o circuito abaixo, as correntes I1, I2, ID1 e o valor das tensões
VO.


8) O diodo zener mostrado na figura abaixo possui tensão nominal de 16V.
Com base nos valores dos elementos do circuito, qual o valor da corrente I?

Calcule qual deveria ser o valor máximo e mínimo do resistor de 18k, para q
o sistema funcionasse corretamente.
9) Para o circuito abaixo, considerando β=100, a tensão de coletor e corrente
de coletor será de:


10) Para o circuito abaixo, a corrente de coletor do circuito será igual a?
considere β=200.

11) Considerando um β = 120, a tensão de coletor do circuito abaixo será:


12) O ganho de corrente de um transistor é a razão entre quais correntes dele?
Considere corrente de base, coletor e emissor.
13) Explique o que é polarização direta e polarização reversa.


15. Calcule a tensão VCE e a potência dissipada nos transistores de cada circuito
abaixo
a.

b.
16. Obtenha o modelo CA do circuito abaixo e calcule o ganho do amplificador.
Considere o beta igual a 100

17. Obtenha o modelo CA do circuito abaixo e calcule o ganho do amplificador.
Considere o beta igual a 200

18. Obtenha o modelo CA do circuito abaixo e calcule o ganho do amplificador.
Considere o beta igual a 200



19. Determine o ganho de tensão e de corrente dos amplificadores abaixo
beta:175
beta:175
