ATIVIDADE 04 – ET34N – 2021-1

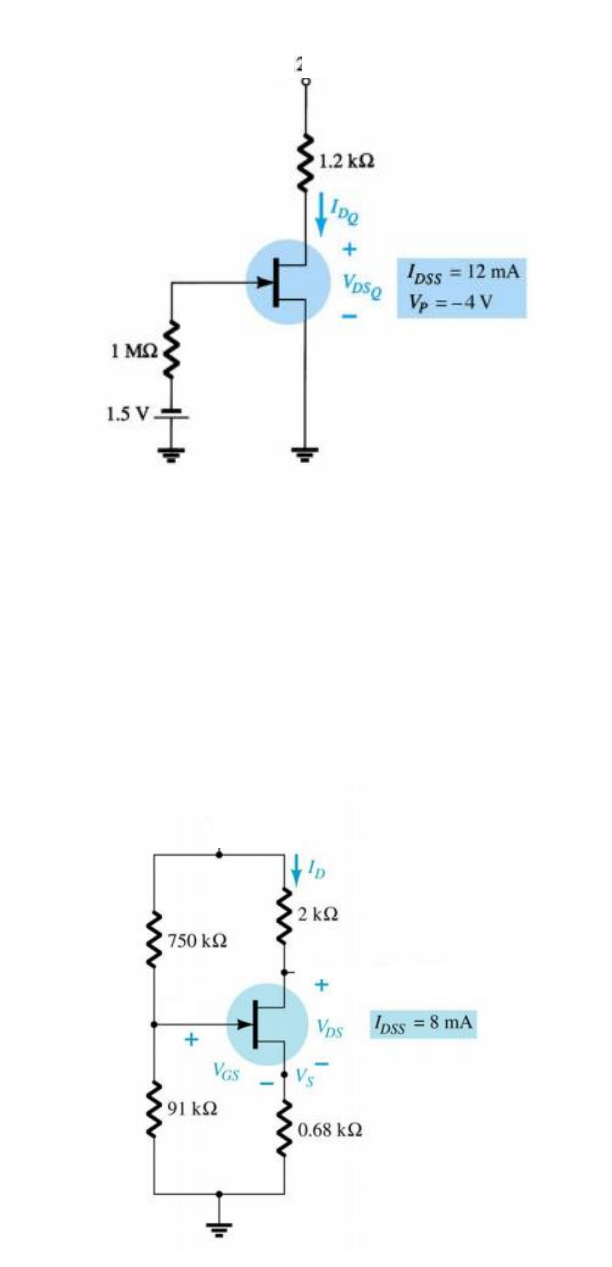

1) Dado o circuito determine:
a) ID, IS e IG;
b) VD e VDS.



2) Dado o circuito determine:
a) ID, IS e IG;
b) VD e VDS.
c) Potência dissipada no JFET
Dado: Vp = - 6V

12V
16V
3) Dado o circuito determine:
a) ID, IS e IG;
b) VD e VDS.
c) Ganho de tensão (Av)


4) Considere um amplificador inversor. Calcule o ganho de tensão para cada
um dos conjuntos de resistores abaixo:
a. R1=1k; Rf=12k;
b. R1=1k; Rf=47k.




18V
5) Dado o circuito determine:
a) Av1 e Av2;
b) Av(total)
c) Tensão de saída quando vi = 2mV



6) Determine a tensão de saída quando: V1=V2= 0,2V, R1= 10k, R2=20k e
Rf= 100k.









Vi
16V
7) Dado o circuito determine a tensão de saída, quando: Va= 100mV.





340k
