A equação, através da qual se determina a vazão volumétrica Q, de um fluido escoando por um orifício localizado, na parte lateral de um tanque, é dada por:
Q = 0,61 A ( 2 g h )1/2, onde A representa a área do orifício, g é a aceleração da gravidade e h, a altura da superfície livre do fluido em relação ao orifício. Verifique se a constante 0,61 é dimensional ou adimensional, considerando que a equação é dimensionalmente homogênea, e que 2 é uma constante adimensional.
GABARITO

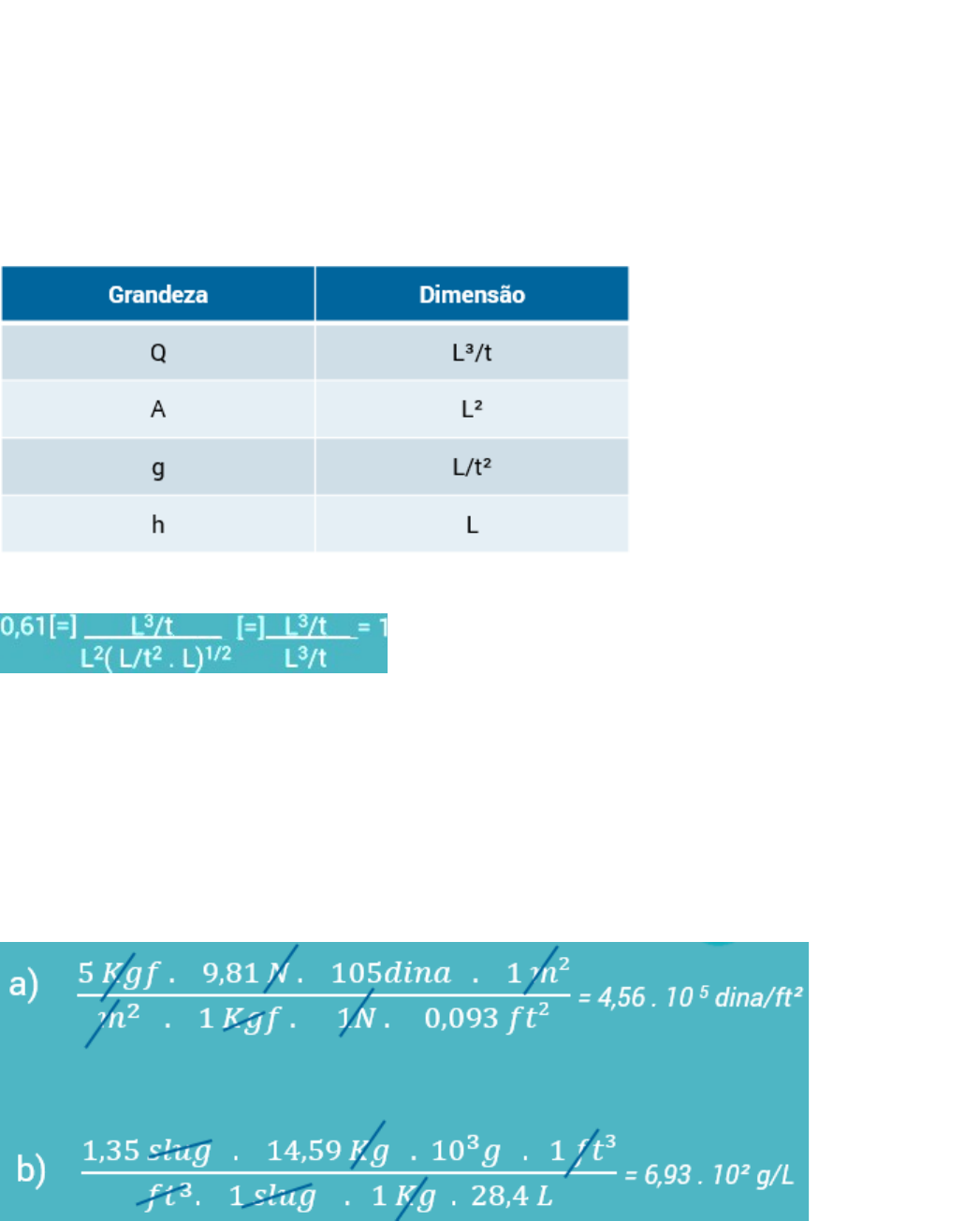

Listando as grandezas e suas respectivas dimensões:
0,61 = Q / A ( 2gh ) 1/2, vamos verificar as dimensões do lado direito da equação:
Logo identificamos que a constante é adimensional.
Com a tabela de conversão de unidades vamos fazer as transformações solicitadas:
a) 5 Kgf/m2 para Dina/ft2
b) 1,35 slug/ft3 para g/L
Leia o texto “A Primeira Lei da Termodinâmica” que trata do importante princípio da conservação da energia.
Após sua leitura, indique a equação que o representa e, de forma similar ao exemplo tratado na nossa aula, liste as grandezas envolvidas, suas dimensões em F, L e t e justifique sua homogeneidade dimensional.
GABARITO
Como você deve ter observado na pesquisa, a  equação que descreve o primeiro princípio da Termodinâmica é: Q = W + Δ U, onde Q é a quantidade de calor trocado pelo sistema, W é o trabalho exercido pelo sistema ou no sistema e Δ U é a variação de energia interna do sistema.
Foi pedido que listasse as grandezas envolvidas e suas dimensões em F, L e t, como fizemos nas aplicações 1 e 2 da aula de hoje. Todas as grandezas têm dimensão de energia e esta corresponde ao produto da força pelo deslocamento.
Voltando à equação e substituindo as grandezas por suas dimensões temos:
Q= W + Δ U
F. L [=] F. L + F. L, onde comprovamos a homogeneidade dimensional da equação já que tem as mesmas dimensões nos dois lados.
Um bloco pesando 50lbf e com dimensões de 8in em uma aresta pode deslizar para baixo, em uma superfície inclinada, na qual existe uma película de óleo de viscosidade 4,5 x 10-5 lb. s/ft2. Qual é a velocidade na base do bloco, se estimamos uma espessura de óleo de 0,001 pol naquela condição? Usar a premissa de perfil linear.
Inicialmente, vamos colocar o nosso referencial.
A força cisalhante é a componente do peso na direção x, Px = P sem 20º → 17,10 lbf
Cálculo do dv / dy: Considerando o perfil linear, então a equação de velocidade em função de y, é: V = a y + b , onde dv / dy = a Sabemos que:
Substituindo os valores na equação: F / A = µ . dv / dy
Considerando que a densidade do mercúrio é 13,6. Determine:
a) O peso específico em lbf/ft3 e em N/m3.
b) A massa específica em slug /ft3 e em g/ft3.
Para viscosidade absoluta igual a 2,0 x 10-4 slug/ft.s, qual o valor da viscosidade em lbf.s/ft2?
Está sendo dada a viscosidade absoluta em função da Massa e está pedindo em função da Força. Como a unidade de massa está no mesmo sistema da Força, então não precisa fazer nenhuma transformação, apenas substituir por 2,0 . 10-4 Lbf . s /ft2.
Para viscosidade cinemática igual a 3x10-4 stokes e massa específica igual a 0,8 g/cm3, qual a viscosidade absoluta em slug/ft.s?
Imagine que um equipamento, localizado em um local cuja pressão atmosférica apresenta um valor de 14.50psi, teve uma leitura manométrica de – 0,5psi. Com base nesses resultados, responda as questões a seguir.
a) O local em que está localizado o equipamento está acima ou abaixo do nível do mar? Justifique.
Na tabela, a pressão normal tem o valor de 14,696psi e o local em que se encontra o equipamento apresenta uma pressão atmosférica de 14,50psi; um valor menor que a indicada ao nível do mar, logo, concluímos que este local está acima do nível do mar.
b) Qual a pressão absoluta do equipamento?
Leia o texto “Tudo o que você precisa saber sobre areia movediça - e como sobreviver a ela”, onde encontrará explicações sobre a atuação da areia movediça que está baseada em algumas propriedades e grandezas estudadas nesta aula.
Após sua leitura, responda às seguintes perguntas:
1. Que propriedades e/ou grandezas foram tratadas no texto?
Densidade absoluta ou massa específica, viscosidade dinâmica ou absoluta e pressão.
2. A areia movediça é um fluido newtoniano ou não newtoniano? Qual a principal característica desta classificação?
É um fluido não Newtoniano já que sua viscosidade varia de acordo com a tensão aplicada.
3. Qual a relação entre a massa específica da areia e a massa específica média de uma pessoa? Esta relação justifica o afundamento completo da pessoa?
A areia movediça tem massa específica duas vezes maior que a de uma pessoa, o que prevê o afundamento até, mais ou menos, na cintura.
A Tabela a seguir apresenta valores de massa específica e de viscosidade absoluta de alguns fluidos.
Fonte: YOUNG, Donald F.; MUNSON, Bruce R.; OKIISHI, Theodore H. (2005).
Com base na tabela, julgue cada alternativa e marque a verdadeira.
As propriedades tratadas estão expressas em diferentes sistemas de unidades.
Entre Tetracloreto de Carbono e Glicerina, aquele de maior massa para um mesmo volume, a 20ºC, é a Glicerina.
A Água do Mar tem a mesma densidade relativa da Água, a 15,6ºC.
A viscosidade dinâmica do Álcool Etílico é menor que a do Tetracloreto de Carbono.
Dentre todos os fluidos indicados à temperatura de 15,6 °C, aquele que apresenta maior força de coesão entre suas moléculas é o Óleo SAE 30d.
Estácio SergipeDATA DA ENTREGA: 24.09
PELO SIA
Curso: Engenharia de Produção
Disciplina: Fenômenos de Transporte CCE1536
Prof. Fábio Augusto R da Nóbrega
Atividade I = Preparação para AV1
1.Converter as seguintes Unidades:
	a) 400 km = 40 000 000cm
	f) 3 km² = 30000000000cm
	k) 15 pés³ = 0.424753 m³
	p) 770 dam² = 0,077 km²
	b) 170 μm = 170 000 nm
	g) 25 hm² = 250000 m²
	l) 12 pol³ = 0.196645dm³
	q) 50 yd² = 0,418064 dam²
	c) 430 pés = 121 064 m
	h) 80 pés² = 74322432 m²
	m) 250 dam³ = 250000000 dm³
	R) 60 yd³ = 0,0458733 dam³
	d) 90 pol = 22,86dm
	i) 100 m² = 119.59900463011yd²
	n) 78 ml = 2,639fl Oz
	s) ) 290 pol² = 8,7096dm²
	e) 50 m = 54,681yd
	j) 0,5 km³ = 5000000000000cm³
	o) 55 mm³ = 0,00336pol³
	t) 330 mm² = 0,511501pol²
2. Hidrostática é o ramo da Física que estuda as propriedades relacionadas aos líquidos ou gases que sofrem a ação da gravidade em equilíbrio estático. Considerando os conceitos da hidrostática, qual das alternativas abaixo melhor define massa específica.
a) massa específica de uma substância é o quociente entre o volume ocupado por uma substância e a massa de uma porção oca de uma substância.
b) massa específica é a razão entre a densidade absoluta de uma substância pela densidade de outra substância tomada como padrão.
c) massa específica, também chamada de densidade absoluta, de uma substância é a razão entre a massa de uma porção compacta e homogênea dessa substância e o volume ocupado por ela.
d) massa específica é a quantidade de matéria que cabe em um volume de um litro dessa substância.
e) massa específica é a própria densidade relativa da substância.
RESPOSTA: LETRA “C”
1. Determine a massa, em kg, de um bloco de ferro maciço em forma de cubo cuja aresta mede 10 cm. Suponha que a massa específica do ferro seja igual a 7,8 g/cm3.
m = μ . V
m = 7,8 x 1000  = 7800 g
*transformar para kg*
kg = 7,8 kg
1. Calcular o peso específico, o volume específico e a massa específica de 6 m³ de óleo que apresenta a massa de 4800 kg. Considere a aceleração da gravidade igual a 10 m/s²
* PESO ESPECIFICO*
y = p/v
y= m.g/v
y= 4.800*10/6
y= 48.000/6
y=8.000 n/m³
*MASSA ESPECIFICA*
P=m/v
P=4800/6
P=800kg/m³
1. Uma piscina possui 2m de largura por 3m de por 1,5m de profundidade e está com água até a borda. Uma pessoa de 80 kg entrou na piscina e em seguida saiu. Quando as ondas pararam, notou‐se que o nível
de água abaixou 1,5 cm. Nestas condições, determine:
a) O volume da pessoa. b) Sua massa especifica. c) Sua densidade. d) Seu peso específico
*RESPOSTAS*
A) 0,09m³ b) 888,88kg/m³ c)0,89 d)8711,11N/m³
6. Um tijolo possui massa de 500g e apresenta dimensões de 5x10x20 cm.Nestas condições, determine:
a) O volume do tijolo. b) Seu peso específico. c) Sua massa especifica. d) Sua densidade
7. Um objeto feito em ouro maciço tem 500 g de massa e 25 cm³ de volume. Determine a densidade e a
massa específica do objeto em kg/m³.
8. Um cilindro tem 5 cm² como área da base e 20 cm de altura, sendo sua massa igual a 540 g. Esse cilindro é oco, tendo a parte oca central a forma de um paralelepípedo de volume de 64cm³. Determine:
a) A densidade do cilindro; b) A massa específica da substância da qual o cilindro foi construído.
9. Um cubo possui aresta de 8 cm e é homogêneo, exceto na sua parte central, onde existe uma região oca, na forma de um cilindro de altura 4 cm e área da base 5 cm². Sendo a massa do cubo 1.280 g, determine:
a) A densidade do cubo; b) A massa específica da substância que o constitui.
c) A densidade da substância que o constitui.
10. Determine a densidade de uma mistura homogênea em massas iguais de dois líquidos cujas massas especificas são 300 kg/m³ e 800 kg/m³.
Estácio Sergipe
Curso: Engenharia de Produção
Disciplina: Fenômenos de Transporte CCE1536 Prof. Fábio Augusto R da Nóbrega
Aluna: Sarah Kawanny Caldas Cordeiro
Exercicio II = Preparação para AV1
1. Um reservatório de óleo possui uma massa de 825 kg e volume de 0,917 m3 .
a) Determine o peso do reservatório
W=m*g
W=825kg*9,81m/s²
W=8093,25N
W=8,09325KN
b) A massa específica, o peso específico e a densidade do óleo
· Massa especifica:
P=
P=
P=899,67kg/m³
· PESO ESPECIFICO
Y=P*G
Y=899,67kg/m³*9,81m/s²
Y=8825,76N/m³
· DENSIDADE
D=
D=
D
2. Um tanque de ar comprimido apresenta um volume igual a 2,38x10-2m3. Determine a massa específica e o peso do ar contido no tanque quando a pressão relativa do ar no tanque for igual a 340kPa. Admita que a temperatura do ar no tanque é 210 C e que a pressão atmosférica vale 101,3kPa. A constante do gás para o ar é R=287 (J/kg K) .
A pressão absoluta é Pabs=Pman+Patm.
A temperatura absoluta é Tabs(K) =T(C) + 273
Pabs= Pman+Patm=340kPa+101,3kPa=441,3kPa
Tabs(K)=T(ºC)+273=21=273=294K
· MASSA ESPECIFICA
P=
P=
P=5,23kg/m³
· PESO DO AR CONTIDO
W=p*g*v
W=5,21*9,81*2,38*
W= 1,22N
3. A água de um lago localizada numa região montanhosa apresenta temperatura média igual a 100C e profundidade máxima do lago de 40m. Se a pressão baromêtrica local é igual a 598 mmHg, determine a pressão absoluta na região de mais profundidade do lago. Considere a densidade do mercúrio igual a 13,54.
P=P0+p*g*h
Patm=p*g*h
Patm=13.540km/m³.9,81m/s².0,598m
Patm=79430,79N/m² ou 79,43kPa
· Massa especifica:1000kg/m²
P=Patm+pgh
P=79,43kPa+1000.9,81.40
P=79,43kPa+392,4kPa
P
4. Um fluido newtoniano apresenta viscosidade dinâmica igual a 0,38 N.s/m2 e densidade igual a 0,91 escoando num tubo de 25mm de diâmetro interno. Sabendo que a velocidade média do escoamento é de 2,6 m/s, determine o valor do número de Reynolds.
V=
V=
V=4,2.
NR= V.
NR=2,6
NR=154,76
Valor menor que 2000, o regime de escoamento é laminar.
5. Na figura mostra-se dois tubos com fluido de massa específica igual a 990kg/m3 conectados a um manômetro tipo U. Determinar a pressão entre os tubos considerando que o fluido manométrico é mercúrio com densidade igual a 13,6.
Pc=PD
PC=pa+p.g.hA
PD=pB+(hB-hA)+Pmang.h
PA-PB=pg(hB-hA)+hg(pman-p)
PA-PB=pg(hB-hA)+hg(dhg-dfluido)ph20
PA-PB=990.9,81.(0,75-1,5)+0,5.9,81.(13,6-0,99).1000
PA-PB=-7284+61852
PA-PB=54,568N/m²
6. Com base na figura abaixo, determine:
A pressão absoluta no ponto A;
PA(Rel)= pH20.g.hh20
PA(Rel)=1000kg/m³.9,81m/s².5m
PA(Abs)=pAtm+pman+pA(Rel)
PA(Abs)= 101,33kPa+120kPa+49kPa
PA(Abs)=
7. Um manômetro diferencial é conectado a dois tanques como mostrado na figura.
(a) Determine a pressão entre as câmaras A e B.
(b) indicando em que câmara a pressão é maior.
Par+doleog(E5-E2)+Paguag(E2-E0)+PAGUAg.1,0m=dhgy
30+0,82.1000.9,81(5-2)+1000.9,81.1,0=13,6.100.9,81y
30000+0,82.1000.9,81(5-2)+1000.9,81(2-0)+1000.9,81.1,0=13,6.1000.9,81y
30000+24132,6+19620+9810=133416y
83562,6=133416y
Y=0,626m=626mm
A equação, através da qual se determina a vazão volumétrica Q, de um fluido escoando por um orifício localizado, na parte lateral de um tanque, é dada por:
Q = 0,61 A ( 2 g h )1/2, onde A representa a área do orifício, g é a aceleração da gravidade e h, a altura da superfície livre do fluido em relação ao orifício. Verifique se a constante 0,61 é dimensional ou adimensional, considerando que a equação é dimensionalmente homogênea, e que 2 é uma constante adimensional.
Listando as grandezas e suas respectivas dimensões:
0,61 = Q / A ( 2gh ) 1/2, vamos verificar as dimensões do lado direito da equação:
 adimensional.
Listando as grandezas e suas respectivas dimensões:
0,61 = Q / A ( 2gh ) 1/2, vamos verificar as dimensões do lado direito da equação:
Logo identificamos que a constante é adimensional.
Com a tabela de conversão de unidades vamos fazer as transformações solicitadas:
a) 5 Kgf/m2 para Dina/ft2
b) 1,35 slug/ft3 para g/L
Um gás, durante uma transformação isotérmica, tem seu volume aumentado 3 vezes quando sua pressão final é de 6 atm. Qual deverá ser o valor de sua pressão inicial?
 2 atm
2.Qual o valor de 340 mm Hg em psi?
	6,6 psi
	3.Assinale a alternativa que expressa CORRETAMENTE as unidades do S.I. (Sistema Internacional de Unidades) para medir as grandezas comprimento, massa e tempo, respectivamente.
	Quilômetro (km), tonelada (t) e hora (h).
	Metro (m), quilograma (kg) e segundo (s).
	Metro (m), grama (g) e segundo (s).
	Quilômetro (km), quilograma (kg) e hora (h).
	Centímetro (cm), grama (g) e segundo (s).
4.
Considerando as dimensões L, M e T, respectivamente, de comprimento, massa e tempo, a dimensão de força é:
	[ML^-1T]
	[MLT^-2]
	[MLT]
	[ML.^-2T^-1]
	[MLT^-1]

5.
192 litros de água são colocados em um reservatório cujo interior tem a forma de um cubo com uma das faces na horizontal, o nível da água sobe 30 cm. Qual é a capacidade desse reservatório?
	648 litros
	512 litros
	308 litros
	675 litros
	286 litros

6.
Quantos litros de água cabem em um cubo de aresta 8 dm?
	452 litros
	512 litros
	215 litros
	302 litros
	312 litros

7.
Assinale a alternativa que apresenta um exemplo de dimensão secundária:

Força.

Corrente elétrica.

Energia.

Quantidade de matéria.

Comprimento.

8.
Para o movimento de um corpo sólido em contato com o ar foi verificado experimentalmente que a força atrito, Fat, é determinada pela expressão Fat=k.v^2 na qual v é a velocidade do corpo em relação ao ar, e k, uma constante. Considerando a força medida em Newtons, ¿N¿, e a velocidade em ¿m/s¿, a unidade da constante k será?
	N.s^2
	N.s^2/m^2
	N.s
	N/m^2
	N.m
O volume de uma amostra de calcita, com massa de 38,7 g, é 12,9 〖cm〗^3. Em qual dos seguintes líquidos haverá flutuação da calcita?
iodeto de metileno (densidade = 3,33)
A densidade da glicerina tem um valor de 1,26 g/cm³. Calcule o peso de 2 litros de glicerina. Considere g = 10m/s².
	25,2 KN
A viscosidade é uma das propriedades dos fluidos que interferem na velocidade de escoamento dos mesmos. Dessa forma, um material com alta viscosidade (por exemplo, mel) possui mais dificuldade para escoar do que um material como a água, com baixa viscosidade. Do ponto de vista microscópico, a que se deve essa propriedade quando atuante nos líquidos?
Às forças de atrito entre as partículas do material.
Um fluido real apresenta taxa de deformação desde que haja tensão cisalhante. A razão entre a tensão cisalhante aplicada e a correspondente taxa de deformação é uma propriedade importante na descrição do escoamento de fluidos (viscosidade). A forma de comportamento desta razão pode ser usada para classificar os diversos fluidos, e nomes como fluidos newtonianos e não newtonianos, fluidos pseudoplásticos, fluidos tixotrópicos, entre outros, são utilizados. Um fluido que apresenta a razão entre a tensão cisalhante e a taxa de deformação constante, cujo valor aumenta com o aumento da temperatura, sendo independente do tempo, é um(a)
	gás newtoniano
Assinale a alternativa que expressa corretamenteas unidades do SI para medir as grandezas comprimento, massa e tempo, respectivamente:
	m, kg, s
Uma coroa contém 579 g de ouro (densidade 19,3 g/cm3), 90 g de cobre (densidade 9,0 g/cm3), 105 g de prata (densidade 10,5 g/cm5). Se o volume final dessa coroa corresponder à soma dos volumes de seus três componentes, a densidade dela, em g/cm3, será:
	15,5
Em uma indústria, um operário misturou, inadvertidamente, polietileno (PE), policloreto de vinila (PVC) e poliestireno (PS), limpos e moídos. Para recuperar cada um destes polímeros, utilizou o seguinte método de separação: jogou a mistura em um tanque contendo água (densidade = 1,00 g/cm3), separando, então, a fração que flutuou (fração A) daquela que foi ao fundo (fração B). Depois, recolheu a fração B, secou-a e jogou-a em outro tanque contendo solução salina (densidade = 1,10g/cm3), separando o material que flutuou (fração C) daquele que afundou (fração D). Qual das alternativas abaixo representa as frações A, C e D respectivamente? Dados: densidade na temperatura de trabalho em g/cm3: polietileno = 0,91 a 0,98; poliestireno = 1,04 a 1,06; policloreto de vinila = 1,5 a 1,42).
PE, PS e PVC
O Barômetro de Mercúrio é um instrumento que mede a:
	pressão atmosférica local.
		1a
          Questão
	Acerto: 1,0  / 1,0

	Assinale a alternativa que apresenta um exemplo de dimensão secundária:


	Força.

	Energia.

	Quantidade de matéria.

	Corrente elétrica.

	Comprimento.
	Respondido em 05/05/2021 18:46:26

	Explicação:
Dentre as opções apresentadas apenas a Energia é classificada como dimensão secundária.

		2a
          Questão
	Acerto: 1,0  / 1,0

	Uma pessoa com uma massa de 80 kg e que calça um par de botas que cobrem uma área de 200 〖cm〗^2 não consegue atravessar uma região de nevada sem afundar, porque essa região não suporta uma pressão superior a 10 KPa. Qual das alternativas abaixo representa a área mínima, em m² de cada um dos dois esquis que essa pessoa deveria usar para não afundar? Dados: aceleração da gravidade é g = 10 m/s^2


	0,02

	0,04

	0,06

	0,08

	0,10
	Respondido em 05/05/2021 18:47:52

	Explicação: Para que suporte a pressão seja 10.000 Pa a área deve ser: área = força /pressão = (800 N)/(10000 Pa) = 0,08 m^2 como temos dois esquis a área de cada um deve ser 0,04 m^2

		3a
          Questão
	Acerto: 1,0  / 1,0

	A equação dimensional da viscosidade cinemática [ν] é


	L^2M^0 T^-2

	L^-2 M T

	L^2 M^0 T^2

	L^-2 M T^-1

	L^2 M^0 T^-1
	Respondido em 05/05/2021 18:52:35

		4a
          Questão
	Acerto: 1,0  / 1,0

	Numa tubulação horizontal escoa água através com uma vazão de 0,2m3/s. O diâmetro da tubulação é igual a 150mm. O fator de atrito da tubulação é igual a 0,0149. Considere que para a temperatura de 200C a água tem uma massa específica igual a 999kg/m3 e viscosidade dinâmica igual a 1,0x10-3 Pa.s. Para um comprimento de tubulação de 10 metros determinar a variação de pressão na tubulação e a tensão de cisalhamento na parede.


	DELTAP=17 kPa W = 65 N/m2

	DELTAP=18kPa W = 60 N/m2

	DELTAP=16 kPa W = 70 N/m2

	.DELTAP=16 kPa W = 60 N/m2

	DELTAP=1,6 kPa W = 600 N/m2
	Respondido em 05/05/2021 18:54:42

		5a
          Questão
	Acerto: 1,0  / 1,0

	Óleo escoa por um tubo horizontal de 15mm de diâmetro que descarrega na atmosfera com pressão de 88 kPa. A kpgre/mss3ã o μa=b0s,o2l4u t ak ga/ m15 sm. antes da saída é 135 kPa. Determine a vazão do óleo através do tubo. Propriedades: =876


	R: 3,93x10-5 m3/s

	R:5,73x10-5 m3/s

	R: 1,63x10-5 m3/s

	R: 4,83x10-5 m3/s

	R: 3,89x10-5 m3/s
	Respondido em 05/05/2021 19:00:48

		6a
          Questão
	Acerto: 1,0  / 1,0

	A parede de um forno industrial é construída com tijolos refratários de 0,15 m de espessura e condutividade térmica de 1,7 W/mK. Medições realizadas durante a operação do forno em regime estacionário apresentaram temperaturas de 1400K e 1150K nas superfícies interna e externa, respectivamente. Qual é a taxa de calor pela parede, cujas dimensões são 0,5 m por 1,2 m?


	1700W

	1550W

	1000W

	2000W

	1220W
	Respondido em 05/05/2021 19:01:50

		7a
          Questão
	Acerto: 1,0  / 1,0

	Considerando o escoamento compressível, em regime permanente, de um gás em uma tubulação horizontal, de seção transversal variável. Sabendo que a velocidade média na entrada da tubulação  vale V1, determine a velocidade média V2, sabendo que a área da seção transversal foi reduzida à metade e que a massa específica do gás também foi reduzida pela metade, devido à queda de pressão na seção mais estreita.


	V2 = 1/4 * V1

	V2 = 2 * V1

	V2 = 4 * V1

	V2 = 1/2 * V1

	V2 = V1
	Respondido em 05/05/2021 19:04:45

	Explicação:
Em regime permanente a vazão mássica é constante:
m1 = m2
ro1 * V1 * A1 = ro2 * V2 * A2
ro1 * V1 * A1 = 1/2 * ro1 * V2 * 1/2 * A1
V1 = 1/4 * V2
V2 = 4 * V1

		8a
          Questão
	Acerto: 1,0  / 1,0

	Um tubo de Venturi pode ser usado como a entrada para um carburador de automóvel. Se o diâmetro do tubo de 2.0cm estreita para um diâmetro de 1,0cm, qual a queda de pressão na secção contraída por um fluxo de ar de 3,0cm/s no 2,0cm seção? (massa específica = 1,2 kg/m^3.)


	81 Pa

	70 Pa

	85 Pa

	100 Pa

	115 Pa
	Respondido em 05/05/2021 19:06:03

		9a
          Questão
	Acerto: 1,0  / 1,0

	Um corpo de massa 800g ocupa um volume de 200 cm3. podemos afirmar que a densidae desse corpo, em g/cm3, é igual a:


	4

	8

	0,4

	400

	600
	Respondido em 05/05/2021 19:06:46

		10a
          Questão
	Acerto: 1,0  / 1,0

	. ( CESGRANRIO -2011Petrobrás) A viscosidade é uma propriedade dos fluidos relacionada a forças de atrito interno que aparece em um escoamento devido ao deslizamento das camadas fluidas, umas sobre as outras. Para um fluido newtoniano,a viscosidade é fixada em função do estado termodinâmico em que o fluido se encontra. A propriedade que mais influencia na viscosidade de líquidos e gases é a temperatura. Para a maioria dos fluidos industriais, à medida que a temperatura aumenta, a viscosidade :


	dos líquidos aumenta, e a dos gases diminui.

	dos líquidos e a dos gases aumentam.

	dos líquidos diminui, e a dos gases não sofre alteração

	dos líquidos diminui, e a dos gases aumenta.

	dos líquidos e a dos gases diminuem.
	Respondido em 05/05/2021 19:08:54

	O volume de uma amostra de calcita, com massa de 38,7 g, é 12,9 〖cm〗^3. Em qual dos seguintes líquidos haverá flutuação da calcita?


	tetracloreto de carbono (densidade = 1,60)

	brometo de metileno (densidade = 2,50)

	iodeto de metileno (densidade = 3,33)

	nenhuma das anteriores

	tetrabromo-etano (densidade = 2,96)
	Respondido em 14/04/2021 20:14:50

Explicação: a massa especifica da calcita é ρ=m/V = (38,7 g)/(12,9 〖cm〗^3 ) = 3 g/〖cm〗^3 Como ele fluta somente em substancias com maior densidade portanto ela flutua apenas no iodeto de metileno Alternativa ¿d¿



		2
          Questão


	A densidade da glicerina tem um valor de 1,26 g/cm³. Calcule o peso de 2 litros de glicerina. Considere g = 10m/s².


	33,4 KN

	26,2 KN

	28,5 KN

	31,2 KN

	25,2 KN
	Respondido em 14/04/2021 20:15:57

Explicação: Peso = 25,2 KN



		3
          Questão


	A viscosidade é uma das propriedades dos fluidos que interferem na velocidade de escoamento dos mesmos. Dessa forma, um material com alta viscosidade (por exemplo, mel) possui mais dificuldade para escoar do que um material como a água, com baixa viscosidade. Do ponto de vista microscópico, a que se deve essa propriedade quando atuante nos líquidos?


	À distância relativa entre partículas vizinhas.

	À diferença de densidade entre as partículas do material.

	Às forças de atrito entre as partículas do material.

	À pressão hidrostática que atua em cada partícula.À transferência de momento durante as diversas colisões entre partículas.
	Respondido em 14/04/2021 20:16:49



		4
          Questão


	Um fluido real apresenta taxa de deformação desde que haja tensão cisalhante. A razão entre a tensão cisalhante aplicada e a correspondente taxa de deformação é uma propriedade importante na descrição do escoamento de fluidos (viscosidade). A forma de comportamento desta razão pode ser usada para classificar os diversos fluidos, e nomes como fluidos newtonianos e não newtonianos, fluidos pseudoplásticos, fluidos tixotrópicos, entre outros, são utilizados. Um fluido que apresenta a razão entre a tensão cisalhante e a taxa de deformação constante, cujo valor aumenta com o aumento da temperatura, sendo independente do tempo, é um(a)


	gás newtoniano

	mistura pseudoplástica

	suspensão dilatante

	líquido newtoniano

	fluido tixotrópico
	Respondido em 14/04/2021 20:18:16



		5
          Questão


	Assinale a alternativa que expressa corretamente as unidades do SI para medir as grandezas comprimento, massa e tempo, respectivamente:


	m, g, min

	m³, g, min

	m², kg, h

	kg, m², s

	m, kg, s
	Respondido em 14/04/2021 20:19:05



		6
          Questão


	Uma coroa contém 579 g de ouro (densidade 19,3 g/cm3), 90 g de cobre (densidade 9,0 g/cm3), 105 g de prata (densidade 10,5 g/cm5). Se o volume final dessa coroa corresponder à soma dos volumes de seus três componentes, a densidade dela, em g/cm3, será:


	12,9

	15,5

	19,3

	10,5

	38,8
	Respondido em 14/04/2021 20:19:49



		7
          Questão


	Em uma indústria, um operário misturou, inadvertidamente, polietileno (PE), policloreto de vinila (PVC) e poliestireno (PS), limpos e moídos. Para recuperar cada um destes polímeros, utilizou o seguinte método de separação: jogou a mistura em um tanque contendo água (densidade = 1,00 g/cm3), separando, então, a fração que flutuou (fração A) daquela que foi ao fundo (fração B). Depois, recolheu a fração B, secou-a e jogou-a em outro tanque contendo solução salina (densidade = 1,10g/cm3), separando o material que flutuou (fração C) daquele que afundou (fração D). Qual das alternativas abaixo representa as frações A, C e D respectivamente? Dados: densidade na temperatura de trabalho em g/cm3: polietileno = 0,91 a 0,98; poliestireno = 1,04 a 1,06; policloreto de vinila = 1,5 a 1,42).


	PS, PVC e PE

	PVC, PS e PE

	PS, PE e PVC

	PE, PS e PVC

	PE, PVC e PS
	Respondido em 14/04/2021 20:21:29

Explicação: A fração A, que flutuou na água (d = 1,00 g/cm3), foi o polietileno (densidade entre 0,91 e 0,98). A fração C, que flutuou na solução salina (d = 1,10 g/cm3), foi o poliestireno (densidade entre 1,04 e 1,06). A fração D, portanto, é o policloreto de vinila, cuja densidade é maior que a da solução salina, ou seja, entre 1,5 g/cm3 e 1,42 g/cm3. Portanto alternativa ¿a¿



		8
          Questão


	O Barômetro de Mercúrio é um instrumento que mede a:


	pressão atmosférica local.

	A velocidade do vento

	temperatura local

	força gravitacional

	A força normal
		Em uma competição, um atleta de 80 kg, levantando uma barra de 120 kg, mantém-se de pé apoiado sobre seus pés. A área de contato dos pés com o piso é de 25 cm2. Considerando que a pressão é o efeito produzido por uma força sobre uma área e considerando, também, que essa força atua uniformemente sobre toda a extensão da área de contato, Calcule em Pascal a pressão exercída pelo atleta sobre o piso.



	8x105 Pa


	5x107 Pa


	6x106 Pa


	8x103 Pa


	3x109 Pa






		2.
		Uma cisterna contém 5,0x103 litros de água, tem 2,0 metros de comprimento e 1,0 metro de largura. Sendo g = 10 m/s2, determinar, em  KPa,  a pressão hidrostática exercida pela água, no fundo do tanque:




	125 KPa


	2,5 KPa


	250 KPa


	25 KPa


	1,25 KPa






		3.
		Para lubrificar uma engrenagem, misturam-se massas iguais de dois óleos miscíveis de densidades d1 = 0,60g/cm3 e d2 = 0,7 g/cm3. A densidade do óleo lubrificante resultante da mistura é, aproximadamente, em g/cm3:



	0,75


	0,72


	0,70


	0,65


	0,82






		4.
		Um navio petroleiro foi projetado para operar com dois motores a diesel, que juntos possuem a potência de 8000 cv. Deseja-se construir um modelo reduzido com uma potência de 10 cv. Qual a relação entre as velocidades máximas alcançadas pela embarcação real e pelo modelo?



	vr/vm = 3457


	vr/vm = 80


	vr/vm = 800


	vr/vm = 9,38


	vr/vm = 2,6






		5.
		São dadas duas placas planas e paralelas à distância de 2 mm. A placa superior move-se com velocidade de 4m/s, enquanto a inferior é fixa. Se o espaço entre as duas placas for preenchido por óleo( ρ=830 Kg⁄m^3 ; υ=0,1 St) , qual será a tensão de cisalhamento que agirá no óleo?



	36,6 N/m^2


	12,6 N/m^2


	32,6 N/m^2


	22,6 N/m^2


	16,6 N/m^2






		6.
		Num motor, um eixo de 112 mm de raio gira internamente a uma bucha engastada de 120 mm de raio interno. Qual é a viscosidade do fluido lubrificante se é necessário um torque de 36 kgf.cm para manter uma velocidade angular de 180 rpm. Eixo e bucha possuem ambos 430 mm de comprimento.



	5,75.10-2 kgf.s/m2.


	3,1.10-3 kgf.s/m2.


	2,75.10-2 kgf.s/m2.


	3,75.10-2 kgf.s/m2.


	4,75.10-2 kgf.s/m2.






		7.
		A diferença de pressão estática medida entre dois pontos dentro de um líquido em equilíbrio estático é de 5x103 N/m2. Sabendo que o líquido é a água, com densidade absoluta d= 103 kg/m3, e que no local a gravidade é 10 m/s2 , o desnível entre os dois pontos é de:



	6,2 m


	0,5 m


	3,5 m


	4,5 m


	0,2 m






		8.
		Sendo a razão entre as áreas A2 /A1 = 2, pelo princípio de Pascal, a força F2 vale:



	2F1


	F1/4


	F1/2


	8F1


	4F1
		Um isolante térmico deve ser especificado para uma determinada tubulação. O fluxo máximo de calor tolerado é de 2500 kcal.h-1, com uma diferença de temperatura entre a camada interna e a externa de 70oC. O material isolante disponível apresenta uma condutividade térmica de 0,036 kcal.h-1.m-1.oC-1. O raio interno do isolante térmico é 22 cm. O comprimento da tubulação é de 12 metros. Determine a espessura mínima do isolante que a tende as especificações dadas.



	1,74 cm


	15,24 cm


	2,54 cm


	12,54 cm


	2,45 cm






		2.
		ar escoa num tubo convergente. A área da maior seção (1) do tubo é 20 cm² e a da menor (2) é 10 cm² . A massa específica na seção 1 é 1,2 kg/m³ , enquanto na seção 2 é 0,9 kg/m³ . Sendo a velocidade na seção 1 de 10 m/s , determine as vazões em massa, em volume, em peso e a velocidade média na seção 2.



	a) 2x10-2m3/s b) 2,4x10-4hg/s c) 0,34N/s


	a) 6x10-2m3/s b) 4,4x10-2hg/s c) 1,24N/s


	a) 2x10-2m3/s b) 2,4x10-2hg/s c) 0,24N/s


	a) 2,1x10-2m3/s b) 6,4x10-2hg/s c) 0,84N/s


	a) 3x10-2m3/s b) 1,4x10-2hg/s c) 0,44N/s






		3.
		Numa tubulação horizontal escoa água através com uma vazão de 0,2m3/s. O diâmetro da tubulação é igual a 150mm. O fator de atrito da tubulação é igual a 0,0149. Considere que para a temperatura de 200C a água tem uma massa específica igual a 999kg/m3 e viscosidade dinâmica igual a 1,0x10-3 Pa.s. Para um comprimento de tubulação de 10 metros determinar a variação de pressão na tubulação e a tensão de cisalhamento na parede.



	DELTAP=18kPa W = 60 N/m2


	DELTAP=1,6 kPa W = 600 N/m2


	.DELTAP=16 kPa W = 60 N/m2


	DELTAP=16 kPa W = 70 N/m2


	DELTAP=17 kPa W = 65 N/m2






		4.
		Um tubo de 10 cm de raio conduzóleo com velocidade de 20 cm/s . A densidade do óleo é 800 kg/m³ e sua viscosidade é 0,2 Pa.s . Calcule o número de Reynolds.



	Re = 180


	Re = 240


	Re = 150


	Re = 120


	Re = 160






		5.
		A figura abaixo representa um tubo horizontal que possui dois estrangulamentos.  Em S 1 o diâmetro é igual a 8 cm, em S2 o diâmetro é igual a 6 cm.  Se considerarmos que o fluido é incompressível e que o regime de fluxo é linear permanente, dado V 1 = 10 m/s e A 3 = 3 cm, podemos afirmar que, respectivamente, V 2 e V 3 são iguais a:






	17,8 m/s e 53,3 m/s.


	20 m/s e 50 m/s.


	50 m/s e 20 m/s.


	20,8 m/s e 50,3 m/s.


	53,3 m/s e 17,8 m/s.






		6.
		Qual a vazão de água(em litros por segundo) circulando através de um tubo de 32 mm de diâmetro, considerando a velocidade da água como sendo 4 m/s?



	4,0 l/s


	4,5 l/s


	3,0 l/s


	3,5 l/s.


	3,2 l/s

Explicação: Z = A . v Z = 3,2 l/s.






		7.
		A pressão sanguínea é normalmente medida por um manômetro de mercúrio e é dada como uma razão entre a máxima (sistólica) e a mínima (diastólica). Um ser humano normal teria uma razão de 120/70 e a pressão é dada em mmHg. Calcule essas pressões em KPa e informe se um pneu de um carro fosse inflado com a pressão sanguínea de 120 mmHg, esta pressão seria suficiente para seu funcionamento, considerando que os pneus em média requerem uma pressão em 30-35 psi. Obs: 1Pa = 1 N/m^2. Dados: γ_Hg= 133.368 N/m^3; 1 psi = 6,89 KPa. Escolha entre as alternativas abaixo suas respostas.



	16000 e 9300 KPa e daria para encher o pneu


	16000 e 9300 KPa e não daria para encher o pneu


	16 e 9,3 KPa e daria para encher o pneu


	16 e 9,3 KPa e não daria para encher o pneu






		8.
		Quando aproximamos a mão e tocamos uma parede que ficou exposta ao sol em um dia de verão e sentimos calor estamos experimentando o mecanismo de transferência de calor por:



	Radiação


	Convecção


	Condução


	Difração


	Reflexão
		A perda distribuída de um fluido é definida pela equação PD = f . L/D . Vméd^2/2g. Sendo assim, podemos afirmar que:



	A perda distribuída diminui com o aumento do comprimento da tubulação


	A perda distribuída depende apenas do fator de darcy e da velocidade média do fluido


	A perda distribuída diminui se o fator de darcy diminui


	A perda distribuída aumenta se o diâmetro da tubulação aumentar


	A perda distribuída depende apenas da velocidade média do fluido e da relação comprimento pelo diâmetro da tubulação

Explicação: A perda distribuída é diretamente proporcional ao fator de darcy, logo quanto menor for o fator de darcy menor será a perda distribuída.






		2.
		O frasco de Dewar é um recipiente construído com o propósito de conservar a temperatura das substâncias que ali forem colocadas, sejam elas quentes ou frias. O frasco consiste em um recipiente de paredes duplas espelhadas, com vácuo entre elas e de uma tampa feita de material isolante. A garrafa térmica que temos em casa é um frasco de Dewar. O objetivo da garrafa térmica é evitar ao máximo qualquer processo de transmissão de calor entre a substância e o meio externo. É CORRETO afirmar que os processos de transmissão de calor são:



	condução, emissão e irradiação


	indução, convecção e irradiação


	emissão, convecção e indução.


	condução, convecção e irradiação


	indução, condução e irradiação






		3.
		Considere a seguinte afirmação: "Quando as partículas de um determinado fluido estão em contato com superfícies sólidas, elas adquirem a mesma velocidade v do contorno dos pontos dessa mesma superfície sólida que estabeleceram o contorno". Esta afirmação define:



	Lei da inércia


	Lei da conservação da massa.


	Princípio da aderência.


	Primeira Lei da Termodinâmica.


	Princípio da Incerteza.

Explicação: Princípio da aderência.






		4.
		Um eixo cilíndrico vertical de massa igual a 10 kg, diâmetro 10 cm (Dint) gira no interior de um mancal de diâmetro 10,008 cm (Dext). Sabendo que a área de contato entre o eixo e o mancal é de 100 〖cm〗^2 e que a folga entre eixo e mancal é preenchida com óleo de viscosidade dinâmica de 8,0 N.s/m^2, qual das alternativas abaixo representa a velocidade na descida considerando um perfil linear de velocidade (du/dy = u/y). Dados: aceleração da gravidade é g = 10 m/s^2



	0,01 m/s


	0,10 m/s


	0,20 m/s


	0,05 m/s


	0,15 m/s

Explicação: A tensão de cisalhamento é resultante da força tangencial da força que age sobre a superfície. Portanto: τ = F/A Também sabemos que τ = μ . du/dy onde μ = viscosidade dinâmica = 8,0 N.s/m^2 A área do cilindro (área de contato do êmbolo) é A= 100 〖cm〗^2 = 100.〖10〗^(-4) m^2 = 1. 〖10〗^(-2) m^2 A força que age é a força peso que provoca a descida do êmbolo logo F=m.g = (10kg).(10 ms^2)=100 N Como foi informado que du/dy= u/y sendo u = velocidade do escoamento e y a distância entre o êmbolo e o cilindro e verificando que y = (10,008 ¿ 10)/2 = 0,004 cm = 4.〖10〗^(-3) cm = 4.〖10〗^(-5) m (uma vez que o êmbolo está dentro do cilindro e há equidistância) Logo, F/A = μ. u/y portanto u = ((100 N)).(4.〖10〗^(-5) m) )/((1.〖10〗^(-2) m^2)(8,0 N.s/m^2 )) = 0,05 m/s






		5.
		Um certo gás apresenta peso específico de valor 10 N/m3 e escoa em regime permanente em um conduto de dimensões quadradas de lado 1 m, com vazão de 103 g/s. Determine a velocidade média de escoamento na seção. Adote g = 10 m/s2.



	0


	15 m/s


	5 m/s


	20 m/s


	10 m/s

Explicação:
vm=g.Qγ.A=10.1010.1=10m/svm=g.Qγ.A=10.1010.1=10m/s






		6.
		Considere as três situações seguintes: I - Circulação de ar numa geladeira. II - Aquecimento de uma barra de ferro. III - Bronzeamento da pele num "Banho de Sol". Associe, nesta mesma ordem, o principal tipo de transferência de calor que ocorre em cada uma:



	irradiação, convecção, condução.


	convecção, condução, irradiação


	condução, irradiação, convecção.


	convecção, irradiação, condução


	condução, convecção, irradiação






		7.
		Em qual dos meios o calor se propaga por convecção:



	água


	vidro


	madeira


	plástico


	metal






		8.
		Óleo escoa por um tubo horizontal de 15mm de diâmetro que descarrega na atmosfera com pressão de 88 kPa. A kpgre/mss3ã o μa=b0s,o2l4u t ak ga/ m15 sm. antes da saída é 135 kPa. Determine a vazão do óleo através do tubo. Propriedades: =876



	R:5,73x10-5 m3/s


	R: 4,83x10-5 m3/s


	R: 3,89x10-5 m3/s


	R: 1,63x10-5 m3/s


	R: 3,93x10-5 m3/s
		A equação manométrica permite determinar a pressão de um reservatório ou a:



	diferença de temperatura e pressão entre dois reservatórios.


	diferença de pressão e viscosidade entre dois reservatórios.


	diferença de temperatura entre dois reservatórios.


	diferença de pressão entre dois reservatórios.


	diferença de viscosidade entre dois reservatórios.






		2.
		Certa quantidade de água (tom mais escuro) é colocada em um tubo em forma de U, aberto nas extremidades. Em um dos ramos do tubo, adiciona-se um líquido (tom mais claro) de densidade maior que a da água e ambos não se misturam. Assinale a alternativa que representa corretamente a posição dos líquidos no tubo após o equilíbrio.






















		3.
		Considere uma placa plana de silício de 1m², cuja condutividade térmica é 150 W/mK. Estime a taxa transferida em estado estacionário nesta placa, cuja espessura é 2 cm e as faces da placa estão submetidas a temperaturas de 20 e40ºC.



	250 kW


	300kW


	250kW


	100kW


	150 kW






		4.
		Um fluido tem massa específica (rô) = 80 utm/m³. Qual é o seu peso específico e o peso específico relativo?



	0,08 g/ cm3


	0,18 g/ cm3


	0,8 g/ cm3


	0,4 g/ cm3


	0,04 g/ cm3






		5.
		A razão entre as forças que atuam nas duas áreas circulares dos êmbolos de uma prensa hidráulica é de 100. Qual a razão entre os respectivos raios dessas secções?



	100


	5


	8


	6


	10






		6.
		No verão, é mais agradável usar roupas claras do que roupas escuras. Isso ocorre por que:



	uma roupa de cor branca reflete a radiação, enquanto uma de cor escura a absorve


	uma roupa de cor branca absorve toda a radiação que incide sobre ela


	uma roupa de cor branca conduz melhor o frio do que uma roupa de cor escura


	uma roupa de cor escura é pior condutora do que uma roupa clara


	uma roupa de cor escura é melhor condutora do que uma roupa clara






		7.
		A parede de um forno industrial é construída com tijolos refratários de 0,15 m de espessura e condutividade térmica de 1,7 W/mK. Medições realizadas durante a operação do forno em regime estacionário apresentaram temperaturas de 1400K e 1150K nas superfícies interna e externa, respectivamente. Qual é a taxa de calor pela parede, cujas dimensões são 0,5 m por 1,2 m?



	1550W


	2000W


	1220W


	1700W


	1000W
		As inversões térmicas ocorrem principalmente no inverno, época de noites mais longas e com baixa incidência de ventos. Podemos afirmar que essas condições climáticas favorecem a inversão por quê:



	Nos dias mais curtos o Sol aquece mais a Terra, logo o ar próximo ao solo fica mais frio e mais denso, não subindo.


	Nos dias mais curtos o Sol não aquece tanto a Terra, logo o ar próximo ao solo fica menos frio e mais denso, não subindo.


	Nos dias mais longos o Sol não aquece tanto a Terra, logo o ar próximo ao solo fica mais frio e mais denso, não subindo.


	Nos dias mais curtos o Sol não aquece tanto a Terra, logo o ar próximo ao solo fica mais frio e menos denso, não subindo.


	Nos dias mais curtos o Sol não aquece tanto a Terra, logo o ar próximo ao solo fica mais frio e mais denso, não subindo.






		2.
		A superfície de uma placa de aço de 8m² é mantida a uma temperatura de 150 °C.
Uma corrente de ar é soprada por um ventilador e passa por sobre a superfície da placa.
O ar se encontra a uma temperatura de 25 °C. Calcular a taxa de transferência de calor trocado por convecção, entre a placa e o ar, considerando um coeficiente de troca de calor por convecção de 150 W/m².K.



	30500 W


	3750 W


	34500 W


	37500 W


	35500 W






		3.
		Uma panela com água é aquecida num fogão. O calor começa a se propagar através das chamas que transmite calor através da parede do fundo da panela para a água que está em contato com essa parede. Depois o calor se propaga daí para o restante da água. Qual opção abaixo representa, em ordem, como o calor se transmitiu.



	condução e irradiação


	irradiação e condução


	convecção e condução


	condução e convecção


	irradiação e convecção






		4.
		Considerando o escoamento compressível, em regime permanente, de um gás em uma tubulação horizontal, de seção transversal variável. Sabendo que a velocidade média na entrada da tubulação  vale V1, determine a velocidade média V2, sabendo que a área da seção transversal foi reduzida à metade e que a massa específica do gás também foi reduzida pela metade, devido à queda de pressão na seção mais estreita.



	V2 = 1/2 * V1


	V2 = V1


	V2 = 4 * V1


	V2 = 2 * V1


	V2 = 1/4 * V1

Explicação:
Em regime permanente a vazão mássica é constante:
m1 = m2
ro1 * V1 * A1 = ro2 * V2 * A2
ro1 * V1 * A1 = 1/2 * ro1 * V2 * 1/2 * A1
V1 = 1/4 * V2
V2 = 4 * V1






		5.
		Um forno opera a uma temperatura de 280°C e a sua parede interna encontra-se a 270°C. Estime o coeficiente convectivo, sabendo-se que o fluxo de calor é é 10.000 W/m^2.



	1050 w/m^2.k


	1150 w/m^2.k


	1020 w/m^2.k


	1000 w/m^2.k


	1100 w/m^2.k






		6.
		Uma tubulação, formada por dois trechos, apresenta a vazão de 50 litros/s. A velocidade média é fixada em 101,86 cm/s (no primeiro trecho) e em 282,94 cm/s (no segundo trecho). Podemos afirmar que os diâmetros da tubulação são:



	0,25 m e 0,15 m


	0,7 m e 0,4 m


	7,9 m e 4,7 m


	0,8 m e 0,5 m


	62,5 m e 22,5 m

Explicação: Q = v A Transformar a unidade de vazão e a unidade de velocidade. D=[(Qx4)/(vxpi)]^(1/2)






		7.
		No interior do Mato Grosso, é comum a prática da pesca com as mãos. Considere um pescador mergulhando a 10 m de profundidade, em relação à superfície de um rio, para capturar alguns desses peixes, qual será a pressão a que ele estará submetido, considerando os seguintes dados: Patm = 105 N/m2 (pressão atmosférica local); (µ) água = 103 kg/m3 e g = 10 m/s2.



	0,002 .105 N/m2


	0,222 .105 N/m2


	2 .105 N/m2


	120 .105 N/m2


	202 .105 N/m2

Explicação:
Solução:
Deseja-se calcular a pressão total (ou absoluta) sobre o mergulhador:
Pabsoluta = Patmosférica + Phidrostática
Pabsoluta = 105 + 103. 10 . 10
Pabsoluta = 2 .105 N/m2
		Considere uma chaleira que está aquecendo água em um fogão. O calor das chamas se transmite através da parede do fundo da chaleira e então para a água . Na ordem desta descrição, o calor se transmitiu predominantemente por:



	condução e radiação


	radiação e condução


	convecção e radiação


	radiação e convecção


	condução e convecção






		2.
		Um prédio metálico recebe, no verão, uma brisa leve. Um fluxo de energia solar total de 450 W/m² incide sobre a parede externa. Destes, 100 W/m² são absorvidos pela parede, sendo o restante dissipado para o ambiente por convecção. O ar ambiente, a 27°C, escoa pela parede a uma velocidade tal que o coeficiente de transferência de calor é estimado em 50 W/m².K. Estime a temperatura da parede.



	23°C


	27°C


	17°C


	15°C


	34°C






		3.
		Um ambiente termicamente confortável é uma das condições que devem ser consideradas em projetos de edificações. a fim de projetar um ambiente interno com temperatura de 20 °C para uma temperatura externa média de 35 °C, um engenheiro considerou, no dimensionamento, um fluxo de calor através de uma parede externa de 105 W/m2, conforme ilustra a figura abaixo.
A tabela a seguir apresenta os valores da condutividade térmica para alguns materiais de construção.
	                 Material
	Condutividade térmica (W.m.K-1)
	Concreto
	                  1,40
	Pedra natural
	                  1,00
	Placa de aglomerado de fibras de madeira
	                  0,20
	Placa de madeira prensada
	                  0,10
	Placa com espuma rígida de poliuretano
	                  0,03
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 15220-1: Desempenho térmico de edificações - Parte 1: Definições, símbolos e unidade. Rio de Janeiro,  2005, p.8 (adaptado).
A fim de se obter a temperatura interna desejada, qual deve ser o material selecionado, entre os apresentados na tabela acima, para composição da parede externa?



	Placa de madeira prensada


	Concreto


	Placa de aglomerado de fibras de madeira


	Placa com espuma rígida de poliuretano


	Pedra natural

Explicação:
Aplicação direta da Lei de Fourier: 150/A = k(35-20)/0,2 levando a k = 1,4 WmK-1






		4.
		As superfícies internas de um grande edifício são mantidas a 20°C, enquanto que a temperatura nasuperfície externa é de -20°C. As paredes medem 25cm de espessura, e foram construídas com tijolos de condutividade térmica de 0,6Kcal/h m °C. a) Calcular a perda de calor para cada metro quadrado de superfície por hora. b) Sabendo-se que a área total do edifício é de 1000m² e que o poder calorífico do carvão é de 5500 Kcal/Kg, determinar a quantidade de carvão a ser utilizada em um sistema de aquecimento durante um período de 10h. Supor o rendimento do sistema de aquecimento igual a 50%.



	a) q=69Kcal / h (p/ m² de área) e b) QT (carvão) = 943Kg.


	a) q=96Kcal / h (p/ m² de área) e b) QT (carvão) = 449Kg.


	a) q=78Kcal / h (p/ m² de área) e b) QT (carvão) = 349Kg.


	a) q=96Kcal / h (p/ m² de área) e b) QT (carvão) = 349Kg.


	a) q=296Kcal / h (p/ m² de área) e b) QT (carvão) = 369Kg.






		5.
		Analise a alternativa que apresente os modos de transferência de calor:



	condução, convecção e radiação.


	insolação e convecção.


	insolação e convecção.


	fluxo de calor, radiação e convecção.


	irradiação e fluxo de calor.






		6.
		Uma cafeteira está sendo aquecida num fogão. O calor das chamas se transmite através da parede do fundo da cafeteira para o café que está em contato com essa parede e daí para o restante do café. Na ordem desta descrição, o calor se transmitiu predominantemente por:



	radiação e condução


	radiação e convecção


	convecção e radiação


	condução e convecção


	condução e radiação






		7.
		Um tubo de Venturi pode ser usado como a entrada para um carburador de automóvel. Se o diâmetro do tubo de 2.0cm estreita para um diâmetro de 1,0cm, qual a queda de pressão na secção contraída por um fluxo de ar de 3,0cm/s no 2,0cm seção? (massa específica = 1,2 kg/m^3.)



	85 Pa


	115 Pa


	81 Pa


	100 Pa


	70 Pa
		Calcule quantas vezes mais um mergulhador sofre de pressão a uma profundidade de 320 metros com relação ao nivel do mar. Considere g = 9,81 m/s2, p = 1.000 kg/m3 e Patm = 101.325 Pa.



	31 vezes


	32 vezes


	30 vezes


	33 vezes


	29 vezes

Explicação: Ptot = Patm + p x g x H = Ptot = 101.325 + (1.000 x 9,81 x 320) = Ptot = 3.2040,525 Pa/101.325 Pa = Ptot = 32 vezes.






		2.
		Um corpo de massa 800g ocupa um volume de 200 cm3. podemos afirmar que a densidae desse corpo, em g/cm3, é igual a:



	600


	8


	0,4


	4


	400






		3.
		A transferência de calor é o transito de energia provocado por uma diferença de temperatura. Em relação à transferência de calor por condução é verdadeiro afirmar:



	É o modo de transferência de calor provocado pelas forças de empuxo que se originam das diferenças de densidade devidas às variações de temperatura no fluido.


	É o modo de transferência de calor cuja energia é transferida por ondas eletromagnéticas ou por fótons, sendo que ocorre com maior eficiência no vácuo.


	É o modo de transferência de calor que é atribuído ao movimento molecular aleatório e a transferência de movimento de massa do fluido no interior da camada limite.


	É o modo de transferência de calor que é atribuído à atividade atômica e à atividade molecular, sendo que a energia se transfere das partículas mais energéticas para as de menor energia.


	É o modo de transferência de calor que é atribuído a dois mecanismos: difusão e advecção.






		4.
		Um painel solar, sem cobertura, tem características seletivas de forma que a sua absortividade na temperatura do painel vale 0,4 e a absortividade solar vale 0,9. Em um determinado dia, no qual o ar ambiente está a 30 °C, a irradiação solar vale 900 W/m2 e o coeficiente de troca de calor por convecção vale 20 W/m2.K,
Determine a temperatura de equilíbrio da placa, sabendo-se que ela está isolada na sua superfície inferior.



	57 ºC


	67 ºC


	77 ºC


	97 ºC


	87 ºC






		5.
		A força de empuxo é proporcional ao produto entre o peso específico do fluido e o volume de fluido deslocado. E é definido como:





	FE = γ V2.


	 FE = γ V3


	 FE = γ V.


	 FE = γ g.


	 FE = γ A.






		6.
		A  Equação Geral dos gases é definida pela fórmula:




	PV = nRT; onde n é a constante de Boltzman.


	V = nRT; onde n é o número de moles.


	PV = nRT; onde n é o número de moles.


	PV2 = nRT; onde n é o número de moles.


	P = nRT; onde n é o número de moles.
		Os mecanismos de transferência de calor são:



	Condução, adiabático e isotrópico


	Adiabático, exotérmico e convecção


	Adiabático, isotrópico e radiação


	Condução, convecção e radiação


	Exotérmico, adiabático e isotrópico






		2.
		O peso específico é o peso de uma substância por unidade de volume.
Ele também pode ser definido pelo produto entre:



	a massa específica e a aceleração da gravidade (g).


	a massa específica e a pressão.


	a massa específica e o peso.


	a massa específica e a temperatura ambiente.


	a pressão  e a aceleração da gravidade (g).






		3.
		Qual deverá ser o peso específico do ar a 441 KPa (abs) e 38⁰C.



	50, 0 N/m3


	49,4 N/m3


	45,0 N/m3


	 49,0 N/m3


	50,4 N/m3






		4.
		Um cilindro de ferro fundido, de 30 cm de diâmetro e 30 cm de altura, é imerso em água do mar (γ = 10.300 N/m3 ). Qual é o empuxo que a água exerce no cilindro?



	118 N


	 218 N



	 220 N


	 150 N


	 200 N






		5.
		A garrafa térmica mantém a temperatura de seu conteúdo praticamente constante por algum tempo. Isso ocorre porque:




	as trocas de calor com o meio externo por radiação e condução são reduzidas pelas superfícies espelhadas e as trocas de calor por convecção são reduzidas devido ao vácuo entre as paredes.


	nenhuma das respostas anteriores.


	as trocas de calor com o meio externo por radiação e condução são reduzidas devido ao vácuo entre as paredes e as trocas de calor por convecção são reduzidas devido às superfícies espelhadas.


	as trocas de calor com o meio externo por condução e convecção são reduzidas devido às superfícies espelhadas e as trocas de calor por radiação são reduzidas devido ao vácuo entre as paredes.


	as trocas de calor com o meio externo por condução e convecção são reduzidas devido ao vácuo entre as paredes e as trocas de calor por radiação são reduzidas pelas superfícies espelhadas.






		6.
		Como a matéria é organizada?



	Em massa.


	Na forma de átomos.


	Em capacidade de trabalho.


	Em força.


	Em energia.





		Avaliação AV
	 avalie seus conhecimentos

Parte superior do formulário


		Disciplina: CCE1860 - FENÔMENOS DE TRANSPORTE







	 1a Questão (Ref.: 202002214466)
	Em um experimento envolvendo o conceito de pressão, um grupo de estudantes trabalhava com uma margem de 3 atm. Podemos afirmar que a mesma margem de pressão, em unidades de mmhg, é igual a:


	380

	760

	2280

	4530

	3560


	 2a Questão (Ref.: 202002860063)
	Certo propriedade física ocorre a partir das forças de coesão entre partículas vizinhas em um fluido. Tal propriedade é capaz de modificar o comportamento da superfície de um fluido, gerando uma espécie de membrana elástica nessa superfície. Este efeito é o grande responsável pelo caminhar de insetos sobre a superfície da água, por exemplo, assim como a causa pela qual a poeira fina não afunde sobre líquidos, além da imiscibilidade entre líquidos polares e apolares (como a água e o óleo). De que fenômeno estamos falando?Tensão superficial.

	Viscosidade.

	Densidade.

	Massa específica.

	Tensão de cisalhamento.


	 3a Questão (Ref.: 202002979909)
	Considerando a Equação Fundamental da Hidrostática ¿ Lei de Stevin, em qual(is) das situações a seguir se aplica essa lei? (i) Vasos comunicantes. (ii) Equilíbrio de dois líquidos de densidades diferentes. (iii) Pressão contra o fundo do recipiente.


	nas situações i e iii.

	nas três situações.

	nas situações ii e iii.

	apenas na situação i.

	nas situações i e ii.


	 4a Questão (Ref.: 202003158028)
	O fluxo em um tubo é laminar quando o número de Reynolds é:


	menor que 2000

	é maior que 4000

	é maior que 2000

	Nenhuma das alternativas

	está entre 2000 e 4000


	 5a Questão (Ref.: 202002763417)
	Um duto, de 5 cm de diâmetro interno, escoa um óleo de densidade igual a 900 kg/m3, numa taxa de 6 kg/s. O duto sofre uma redução no diâmetro para 3 cm, em determinado instante da tubulação. A velocidade na região de maior seção reta do duto e na menor seção reta do duto serão, respectivamente:


	3,4 e 9,5 m/s

	5,2 e 10,4 m/s

	Nenhum desses valores

	3,8 e 15,2 m/s

	4,2 e 9,6 m/s


	 6a Questão (Ref.: 202002864531)
	O número de Reynolds depende das seguintes grandezas:


	velocidade de escoamento, a viscosidade dinâmica do fluido.

	velocidade de escoamento, o diâmetro externo do duto a massa específica e a viscosidade dinâmica do fluido

	velocidade de escoamento, o diâmetro interno do duto a massa específica e a viscosidade dinâmica do fluido.

	velocidade de escoamento, o diâmetro interno do duto a massa específica e a viscosidade estática do fluido.

	Diâmetro interno do duto a massa específica e a viscosidade dinâmica do fluido


	 7a Questão (Ref.: 202003042587)
	(ENADE 2014) Um ambiente termicamente confortável é uma das condições que devem ser consideradas em projetos de edificações. A fim de projetar um ambiente interno com temperatura de 20oC para uma temperatura externa média de 35oC, um engenheiro considerou, no dimensionamento, um fluxo de calor através de uma parede externa de 105W/m2, conforme ilustra a figura abaixo.
A tabela a seguir apresenta os valores da condutividade térmica para alguns materiais de construção.
A fim de se obter a temperatura interna desejada, qual deve ser o material selecionado, entre os apresentados na tabela acima, para a composição da parede externa?


	Placa de aglomerado de fibras de madeira.

	Placa de madeira prensada.

	Concreto.

	Placa com espuma rígida de poliuretano.

	Pedra natural.


	 8a Questão (Ref.: 202002807593)
	No recipiente da figura, há água ( = 10000 N/m3), óleo ( = 8950 N/m3) e ar ( = 1240 N/m3), conectado à uma tubulação aberta à atmosfera. A leitura no manômetro é:


	3524 Pa

	34535,2 Pa

	5260 Pa

	9173 Pa

	35240 Pa


	 9a Questão (Ref.: 202002864508)
	Quando se aplica uma pressão a um fluido, esse sofre deformação, ou seja, o seu volume é modificado. Porém, quando se deixa de aplicar pressão neste fluido, este tende a se expandir, podendo ou não retornar ao seu estado inicial.
A esta capacidade de retornar às condições iniciais denominamos:


	expansibilidade do fluido.

	resiliência do fluido.

	elasticidade do fluido.

	compressibilidade do fluido.

	viscosidade do fluido.


	 10a Questão (Ref.: 202002992628)
	Uma parede de concreto e uma janela de vidro de espessura 180mm e 2,5mm, respectivamente, têm suas faces sujeitas à mesma diferença de temperatura. Sendo as condutibilidades térmicas do concreto e do vidro iguais a 0,12 e 1,00 unidades SI, respectivamente, então a razão entre o fluxo de calor conduzido por unidade de superfície pelo vidro e pelo concreto é:


	300

	200

	500

	800

	600
Parte inferior do formulário
