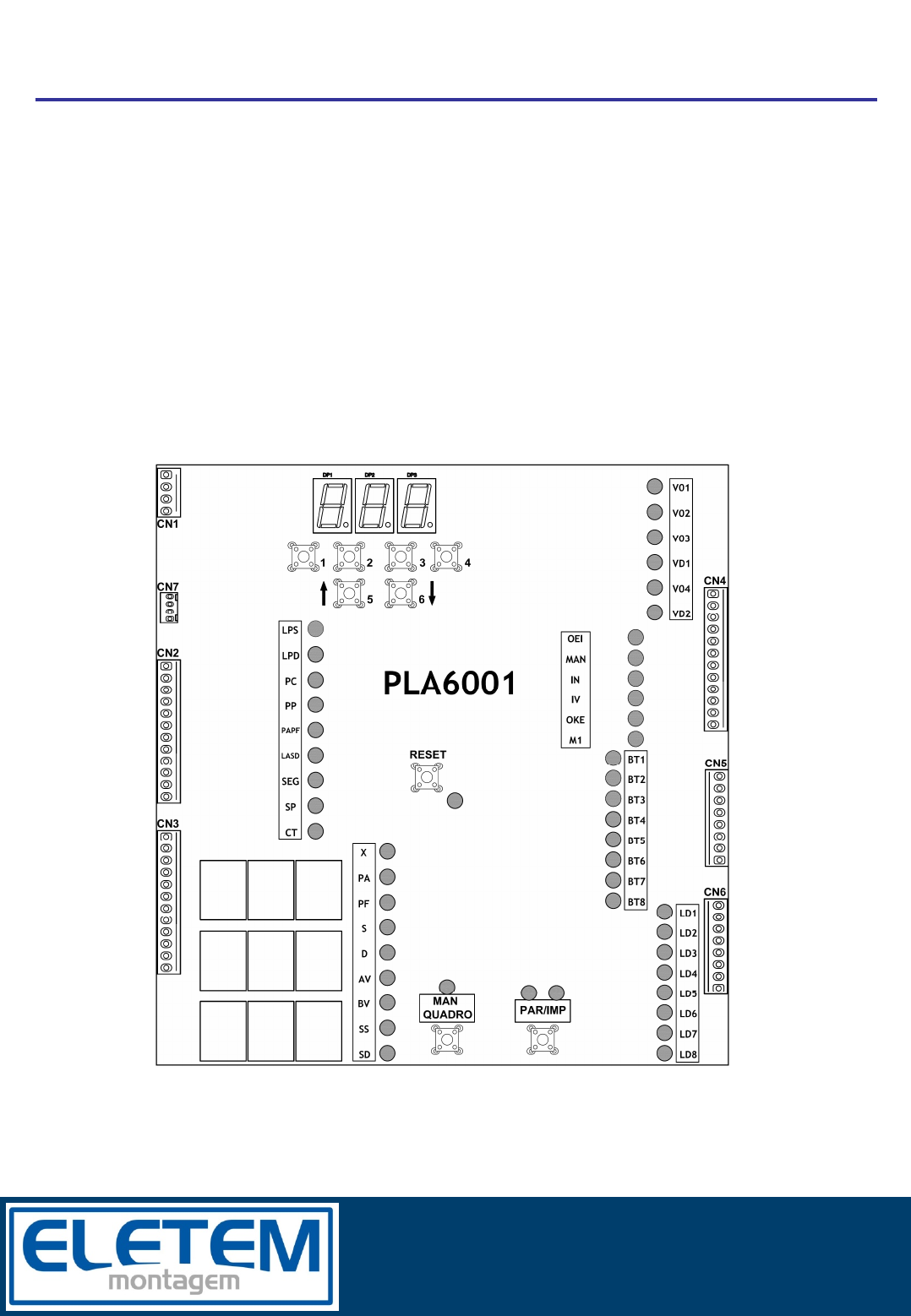

O quadro de comando CME 101 CAVF possui 3 placas ao todo, sendo: - Placa PLA6001 – MCP100; - Placa PLA6005 – VVAUX; - Placa PLA7005 – CONV2F; A seguir será demonstrado as entradas e saídas e os significados de cada led destas placas. 11.1 – Placa PLA6001 – MCP100. A placa MCP é responsável por todo o controle do elevador, como o monitoramento dos contatos de porta, trinca, limites, comando do operador de porta, registro de chamada, comando do CMEVOX e displays seriais. Abaixo Layout da placa MCP. Como visto acima os botões 1 a 6 são para programação da placa conforme capitulo 8, o botão quadro INSP coloca o quadro em inspeção pela placa, já o botão “par/impar” realiza a programação do duplex no modelo CME101 e o botão reset desliga a placa e elimina as falhas que travam a placa. 11 – Placa do quadro CME101 75 Matriz: Rua: João Fernandes de Lima, 108 Vila Nancy – Mogi das Cruzes - SP (11) 4723-4414 DE0027 REV. 01 – 01/04/2010 11.2 – Placa PLA6005 - VVAUX. A VVAUX é responsável pelo controle de velocidade do elevador, assim como a MCP ela lê os sinais dos limites de parada, mas também recebe os sinais dos limites de corte de velocidade. Ela recebe o sinal de sentido e velocidade enviados pela MCP e verificar se pode enviar os mesmos para o inversor de freqüência. A MCP possui apenas uma entrada para leitura de limite de alta, neste caso a VVAUX verifica os mesmos e envia este sinal a MCP. Os sinais de troca de velocidade (IVS e IVD) passam pela VVAUX, a mesma determina se o pulso que esta lendo esta no sentido certo e envia para MCP. Abaixo layout da placa VVAUX: A VVAUX tem entrada para ler dois limites de alta na subida e dois na descida, com isso o quadro CME101 pode atingir até 120MPM / 2MPS, para usar o segundo limite de alta deve-se retirar o jumper J1. CUIDADO caso o carro de 90 a 120MPM esteja com o jumper o mesmo não irá ler o segundo limite de alta podendo ultrapassar os limites fim de curso. O controle de velocidade pode ser feito de duas maneiras, a que se utiliza é a de sinais de digitais AV e BV nas entrada do drive, mas a VVAUX pode controlar a velocidade através de um sinal analógico, regulando em P2 a velocidade de inspeção e P1 a velocidade de nivelamento. 11.3 – Placa PLA7005 – CONV2F. A única função da placa CONV2F é transformar o sinal de comunicação dos displays seriais que sai da placa MCP em 5Vcc para 24Vcc, e transformar o sinal que o display manda de volta de 24Vcc em 5Vcc. Abaixo layout da placa: O conector CN1 deve ser ligado com o conector CN8 da placa MCP para realizar a comunicação, os bornes são a saída para o poço. Para realizar a conversão a placa deve ser alimentada com 24Vcc do próprio quadro, este mesmo 24Vcc é a alimentação dos displays no poço. 11 – Placa do quadro CME101 J1J1 76 Matriz: Rua: João Fernandes de Lima, 108 Vila Nancy – Mogi das Cruzes - SP (11) 4723-4414 DE0027 REV. 01 – 01/04/2010
