Exercício circuito eletrico prova

Prévia do material em texto

1 Marcar para revisão

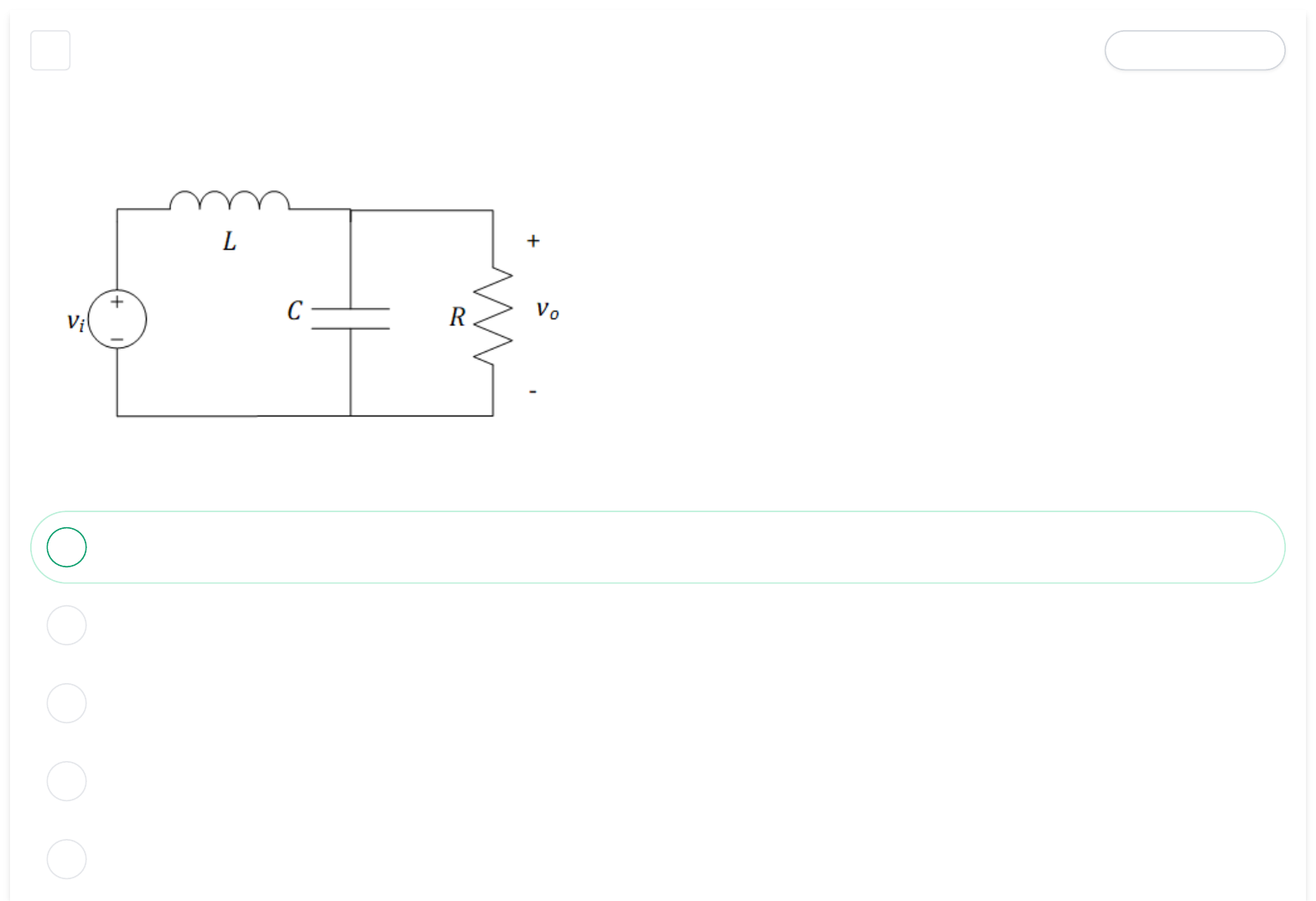

Considerando Q = 0,1, o circuito da fidura abaixo corresponde a que filtro?
A Filtro passa-baixa
B Filtro passa-alta
C Filtro passa-faixa
D Filtro rejeita-faixa
E Filtro passa-tudo
Resposta correta
Gabarito comentado
2 Marcar para revisão
Determine o fator de qualidade do filtro da figura abaixo.
A
B
C
C
D
E
Resposta correta
Gabarito comentado
3 Marcar para revisão
Determine o valor aproximado da amplitude real na frequência angular 10 rad/s para a Função de Transferência cujo diagrama das assíntotas da curva de
amplitude está representado na figura abaixo, considerando todos os pólos e zeros pertencentes ao eixo real?
A
B
C
D
E
Resposta correta
Gabarito comentado
4 Marcar para revisão
Determine o valor aproximado da amplitude real na frequência angular 20 rad/s para a Função de Transferência cujo diagrama das assíntotas da curva de
amplitude está representado na figura abaixo, considerando todos os pólos e zeros pertencentes ao eixo real?
A
B
C
D
E
Resposta correta
