Exercício 14 - Encaixotamento de laranjas

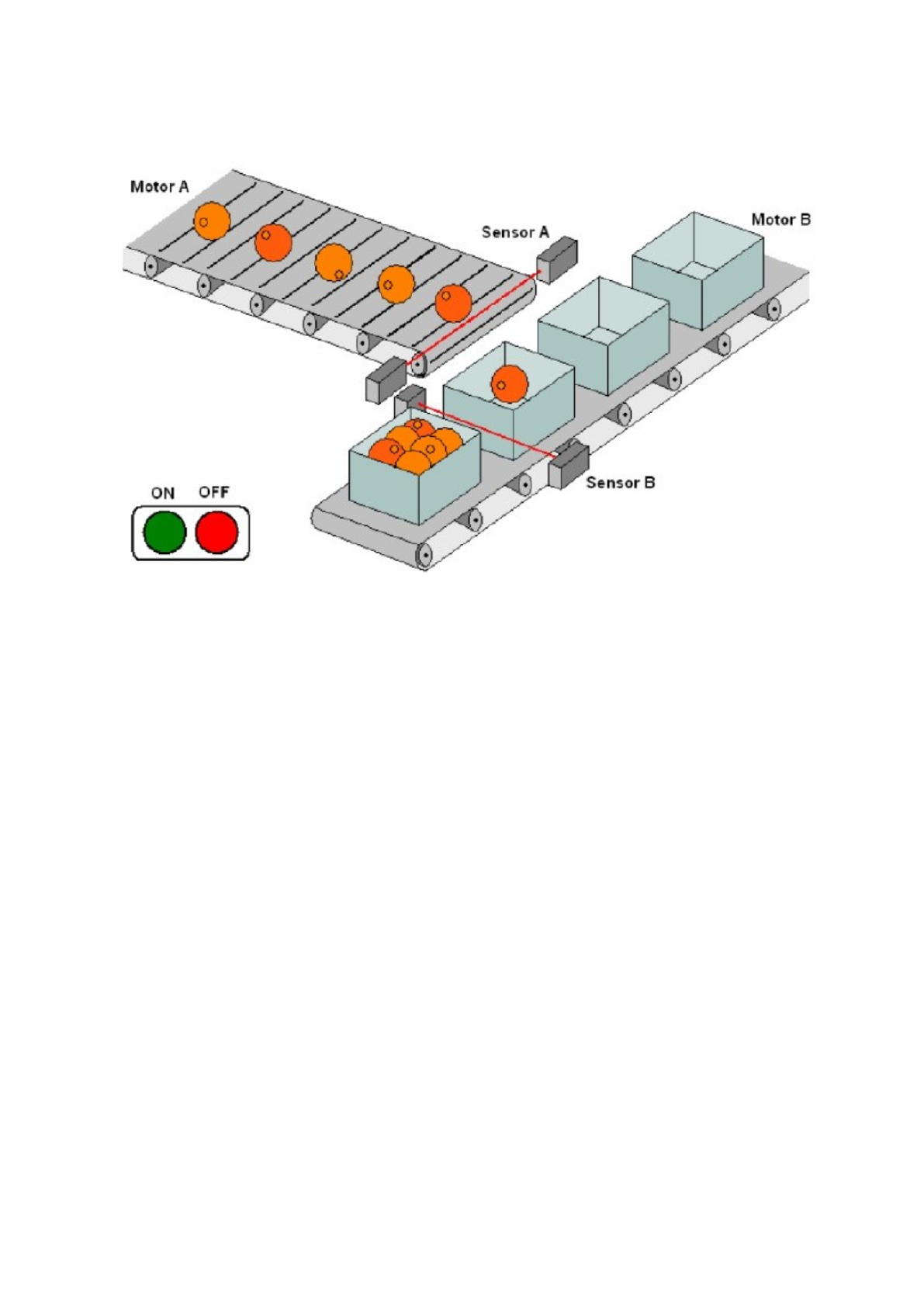

Pretende-se controlar a linha de encaixotamento de laranjas representada na figura abaixo:
Ao sinal de START, a esteira das caixas entra em funcionamento. O sensor das caixas (Sensor B)
ao detectar uma caixa desliga a esteira das caixas e aciona a esteira das laranjas. O sensor das
laranjas (Sensor A) detecta as laranjas que entram na caixa. Após a caixa receber 10 laranjas, a
esteira das laranjas desliga e a das caixas entra em funcionamento. O sinal de STOP desliga todo
o processo.
Entradas: Start (ON), Stop (OFF), Sensor A, Sensor B;
Saídas: Motor B, Motor A
Créditos: Prof. Thiago Pratti - IFC campus Luzerna
IFPR campus Telêmaco Borba
