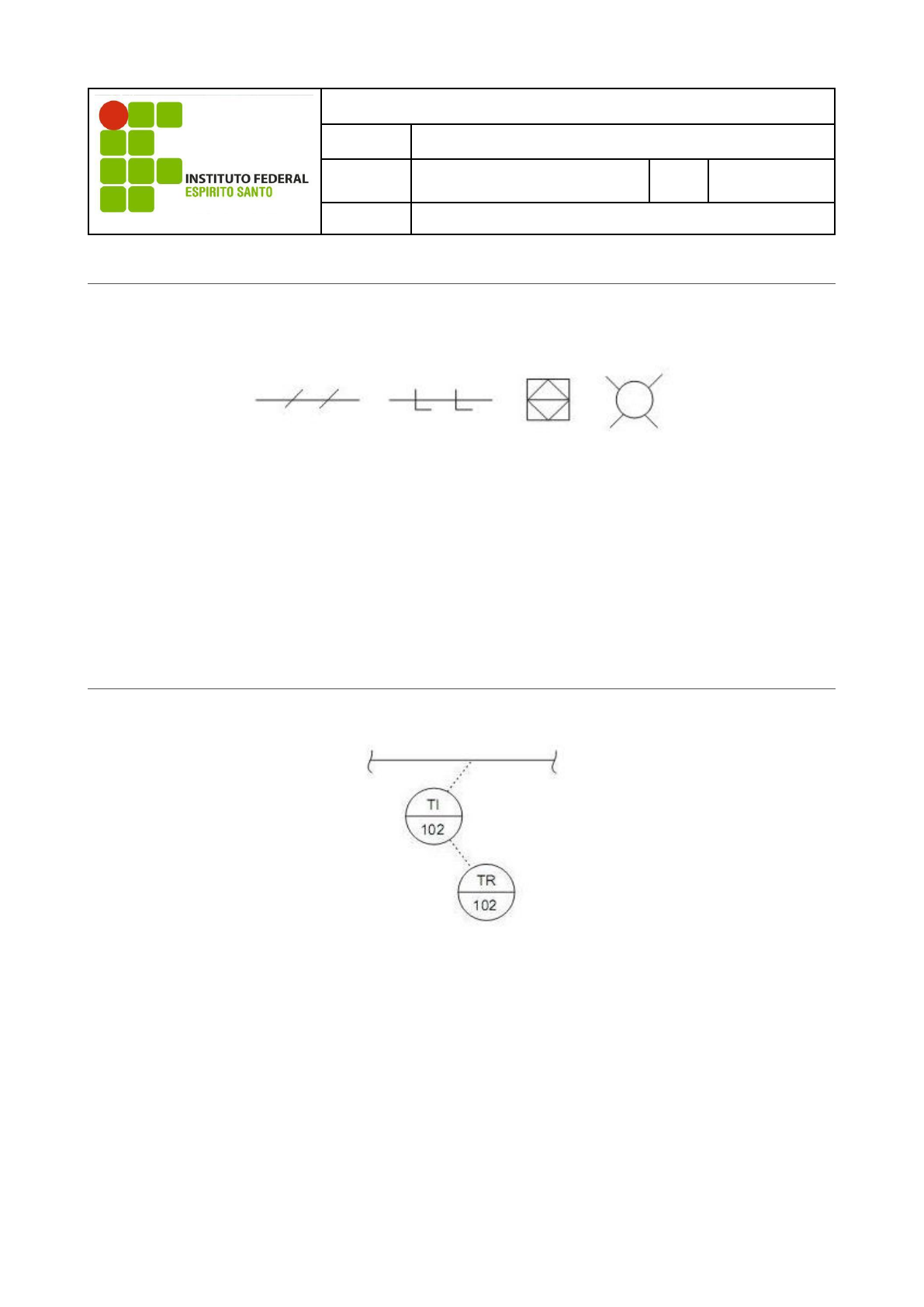

Analise as afirmativas a respeito da simbologia de linhas de sinal e instrumentos, ilustrada abaixo:
I) Os símbolos 1 e 2 representam um sinal elétrico e um sinal hidráulico, respectivamente.
II) O símbolo 3 representa um CLP montado em locação principal.
III) O símbolo 4 representa um instrumento discreto montado no campo.
De acordo com a norma técnica ANSI/ISA-5.1-1984(R1992), está(ão) correta(s) a(s) afirmativa(s)
a. I, apenas.
b. II, apenas.
c. I e II, apenas.
d. II e III, apenas.
e. I, II e III.
Questão 2
Um técnico de manutenção está lendo o fluxograma de uma instalação industrial quando se
depara com a figura acima. Sabendo-se que o fluxograma foi realizado com base na Norma ISA
5.1, esse é um instrumento de medição e registro de:
a. Temperatura no painel, com transmissão elétrica.
b. Temperatura no painel, com transmissão pneumática.
c. Pressão no painel, com transmissão elétrica.
d. Pressão no painel, com transmissão pneumática.
e. Nível no painel, com transmissão elétrica.
Lista 1 - Simbologia e nomenclatura utilizada em instrumentação
Professor Fabricio Bortolini de Sá
Valor 15,0 pontos Nota
Aluno
Questão 3
Identifique o instrumento da figura abaixo:
________________________________________________________________________
________________________________________________________________
______________________________________________________________________
Questão 4
Identifique o tipo de instrumento da figura abaixo:
________________________________________________________________________
________________________________________________________________
______________________________________________________________________
Questão 5
De acordo com a Norma Técnica ANSI/ISA-5.1-1984 (R1992), analise as regras de designação de
instrumentos e de sistemas de instrumentação a seguir.
I - Todas as letras de identificação funcional devem ser maiúsculas e o número total de letras
agrupadas para um instrumento não deve exceder a quatro.
II - Um instrumento que realiza duas ou mais funções deve ser designado apenas pela sua função
principal.
III - Em uma malha, a primeira letra de identificação funcional é selecionada de acordo com a
variável medida, e não de acordo com a variável manipulada.
De acordo com a Norma Técnica ANSI/ISA-5.1-1984 (R1992), é(são) correta(s) a(s) regra(s) de
designação:
a. I, apenas.
b. II, apenas.
c. I e III, apenas.
d. II e III, apenas.
e. I, II e III.
Questão 6
Um técnico de manutenção está lendo o fluxograma de uma instalação industrial quando se
depara com a figura acima. Sabendo que o fluxograma foi realizado com base na Norma ISA 5.1,
esse é um:
a. controlador de temperatura tipo cego comandando uma válvula de controle, com transmissão
pneumática.
b. instrumento combinado de registro e controle de temperatura, no painel, comandando uma
válvula de controle, com transmissão elétrica.
c. instrumento combinado de registro e controle de temperatura, no painel, comandando uma
válvula de controle, com transmissão pneumática.
d. indicador-controlador de temperatura comandando uma válvula de controle, com transmissão
elétrica.
e. indicador-controlador de temperatura, comandando uma válvula de controle, com
transmissão pneumática.
Questão 7
Três tipos de linhas são identificados por um técnico ao ler o desenho de instrumentação de um
processo.
P - mecânica
Q - dados ou software
R - pneumático binário
S - elétrico
Associe os tipos de linhas a seus significados, segundo a norma ISA 5.1., apresentados acima.
a. I – P , II – R e III – S.
b. I – Q , II – S e III – P.
c. I – R , II – P e III – Q.
d. I – P , II – Q e III – R.
e. I – Q , II – P e III – S.
Questão 8
Uma grande indústria do ramo petrolífero pretende realizar a manutenção em uma das suas
malhas de controle. Uma equipe de instrumentistas terá que trocar alguns instrumentos e
transmissores que apresentaram defeito, como os PIC, LIC, FT e TT que, nessa ordem, são
responsáveis pelo controle e a transmissão das variáveis:
a. pressão, nível, vazão e nível.
b. pressão, nível, vazão e temperatura.
c. pressão, nível, densidade e temperatura.
d. nível, vazão, densidade e temperatura.
e. nível, densidade, vazão e pressão.
Questão 9
Um instrumentista designado para realizar um projeto de engenharia utilizou nesse projeto
vários símbolos empregados em instrumentação (Diagrama P&I). Os símbolos
empregados pelo instrumentista no projeto foram:
A sequência I, II, III, IV de símbolos representa, respectivamente, sinais do tipo:
a. hidráulico, binário pneumático, elétrico e eletromagnético.
b. hidráulico, binário pneumático, eletromagnético, binário elétrico.
c. hidráulico, binário pneumático, pneumático e elétrico.
d. binário elétrico, elétrico, eletromagnético e pneumático.
e. elétrico, binário pneumático, eletromagnético e binário elétrico.
Questão 10
Parte de um processo industrial pode ser representada pela Figura abaixo:
Um operador descreve o processo, alguns equipamentos e sua localização, que
consistem no controle de:
a. vazão pela válvula, utilizando o controlador acessível ao operador no painel de controle e o
transmissor instalado no campo.
b. vazão pela válvula, utilizando o controlador acessível ao operador e o transmissor de vazão
acessível ao operador no painel de controle.
c. vazão pela válvula, utilizando o controlador e o transmissor, ambos situados no campo.
d. temperatura pelo transmissor, utilizando a válvula e o controlador ambos situados no campo.
e. temperatura pelo transmissor, utilizando a válvula e o controlador ambos situados na sala de
controle.
