APOL OBJETIVA peso 15%
Título: APOL Objetiva 1 (Regular)
1º Tentativa
Questão 1/10 - Eletricidade

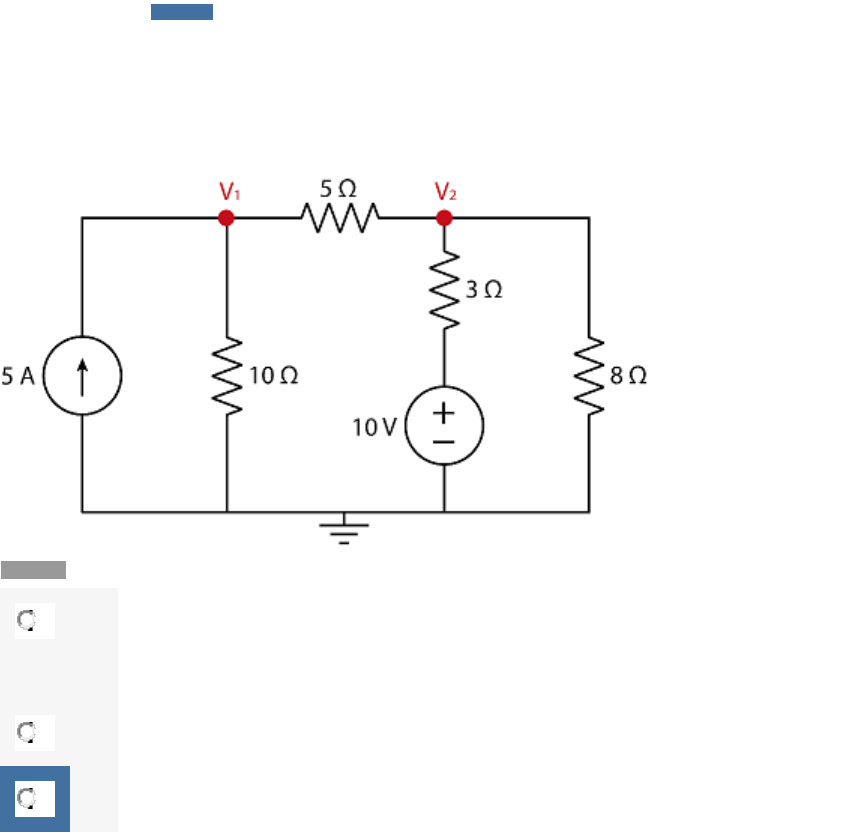

Calcular as tensões dos nós do circuito a seguir utilizando a análise nodal.
Nota: 0.0

	A
	V1 = 11,05 V e V2= 8,42 V

	B
	V1 = 11,05 V e V2= -8,42 V

	C
	V1 = 25,1 V e V2= 12,7 V

	D
	V1 = 25,1 V e V2= -12,7 V

	E
	V1 = 12,7 V e V2= 25,1 V
Questão 2/10 - Eletricidade
Calcular a tensão vx no circuito abaixo utilizando o método das correntes de malha. Assinale a alternativa correta.
Nota: 10.0

	A
	vx = -1 V.

	B
	vx = 1 V.

	C
	vx = -1,538 V.
Você acertou!

	D
	vx = 1,538 V.

	E
	vx = 0 V.
Questão 3/10 - Eletricidade
Considerando o nó representado pela imagem a seguir, determine a intensidade da corrente ix. Considere i1=10 A, i2=20 A e i3=12 A e i4=8 A.
Nota: 10.0

	A
	ix=52 A.
Você acertou!

	B
	ix=-52 A.

	C
	ix=12 A.

	D
	ix=-12 A.

	E
	ix=-60 A.
Questão 4/10 - Eletricidade
Considere uma fonte de tensão contínua de 10 V conectada a um resistor de 50 ohms. Qual é o valor da potência dissipada pelo resistor?
Nota: 10.0

	A
	0,2 W.

	B
	0,5 W.

	C
	1 W.

	D
	2 W.
Você acertou!

	E
	5 W.
Questão 5/10 - Eletricidade
Calcular as correntes das malhas (i1, i2, i3 e i4) do circuito abaixo. Assinale a alternativa correta.
Nota: 0.0

	A
	i1 = -0,891 A; i2 = -2 A; i3 = -2,79 A; i4 = 7,21 A

	B
	i1 = -0,891 A; i2 = -2 A; i3 = -2 A; i4 = -7,21 A

	C
	i1 = 0,891 A; i2 = 2 A; i3 = 2 A; i4 = -7,21 A

	D
	i1 = 0,891 A; i2 = -2 A; i3 = -2,79 A; i4 = 7,21 A

	E
	i1 = 0,36 A; i2 = -2 A; i3 = -2,55 A; i4 = 7,21 A
Questão 6/10 - Eletricidade
Considere uma fonte de tensão contínua de 15 V conectada a dois resistores R1=10 ohms e R2=30 ohms que se encontram em paralelo. Calcule as potências P1 (dissipada no resistor R1) e P2 (dissipada no resistor R2) e assinale a alternativa correta.
Nota: 10.0

	A
	P1=1,5 W e P2=0,5 W.

	B
	P1=0,5 W e P2=1,5 W.

	C
	P1=22,5 W e P2=7,5 W.
Você acertou!

	D
	P1=7,5 W e P2=22,5 W.

	E
	P1=15 W e P2=30 W.
Questão 7/10 - Eletricidade
No circuito abaixo, sabe-se que a resistência equivalente do circuito é de 40 ohms. Calcule o valor do resistor R4 e assinale a alternativa correta.
Nota: 10.0

	A
	R4=9 ohms.
Você acertou!

	B
	R4=18 ohms.

	C
	R4=3 ohms.

	D
	R4=25 ohms.

	E
	R4=40 ohms.
Questão 8/10 - Eletricidade
Calcule os valores de R1, R2 e R3 nos circuitos equivalentes abaixo utilizando a transformação DELTA-ESTRELA e assinale a alternativa correta.
Nota: 10.0

	A
	R1=270 ohms; R2=90 ohms; R3=180 ohms.

	B
	R1=270 ohms; R2=270 ohms; R3=270 ohms.
Você acertou!

	C
	R1=270 ohms; R2=180 ohms; R3=90 ohms.

	D
	R1=270 ohms; R2=180 ohms; R3=180 ohms.

	E
	R1=270 ohms; R2=90 ohms; R3=90 ohms.
Questão 9/10 - Eletricidade
Calcular o valor da corrente ix no circuito abaixo utilizando a análise nodal por meio do cálculo das tensões dos nós (V1 e V2). Assinale a alternatia correta.
Nota: 0.0

	A
	ix = -2 A.

	B
	ix = -1 A.

	C
	ix = 0 A.

	D
	ix = 1 A.

	E
	ix = 2 A.
Questão 10/10 - Eletricidade
Calcular as tensões dos nós do circuito a seguir utilizando a análise nodal.
Nota: 0.0

	A
	V1 = -2,63 V e V2 = 1,69 V

	B
	V1 = 1,65 V e V2 = 4,31 V

	C
	V1 = -6,72 V e V2 = -7,41 V

	D
	V1 = 6,72 V e V2 = 7,41 V

	E
	V1 = -0,65 V e V2 = -2,9 V
APOL OBJETIVA peso 15%
Título: APOL Objetiva 1 (Regular)
2º Tentativa
Questão 1/10 - Eletricidade
Calcular os valores de RA, RB e RC nos circuitos equivalentes abaixo utilizando a transformação DELTA-ESTRELA.
Nota: 10.0

	A
	RA=10 ohms; RB=20 ohms; RC=30 ohms.

	B
	RA=10 ohms; RB=30 ohms; RC=20 ohms.

	C
	RA=20 ohms; RB=10 ohms; RC=30 ohms.

	D
	RA=20 ohms; RB=30 ohms; RC=10 ohms.

	E
	RA=10 ohms; RB=10 ohms; RC=10 ohms.
Você acertou!
Questão 2/10 - Eletricidade
Calcule os valores de R1, R2 e R3 nos circuitos equivalentes abaixo utilizando a transformação DELTA-ESTRELA e assinale a alternativa correta.
Nota: 10.0

	A
	R1=270 ohms; R2=90 ohms; R3=180 ohms.

	B
	R1=270 ohms; R2=270 ohms; R3=270 ohms.
Você acertou!

	C
	R1=270 ohms; R2=180 ohms; R3=90 ohms.

	D
	R1=270 ohms; R2=180 ohms; R3=180 ohms.

	E
	R1=270 ohms; R2=90 ohms; R3=90 ohms.
Questão 3/10 - Eletricidade
Considere o circuito apresentado e resolva-o através da análise nodal.
Calcule a tensão no Nó 1 (V1) e Nó 2 (V2) sabendo-se que a tensão no Nó 3 = 0 V.
Nota: 10.0

	A
	V1 = 5 V e V2 = 2,5 V
Você acertou!
Nó 1: 0,5.V1+0,2(V1-V2)-3=0
Nó 2: 1.V2+0,2(V2-V1)-2=0
Logo:
0,7.V1-0,2.V2=3
-0,2.V1+1,2.V2=2
V1=5 V e V2=2,5 V

	B
	V1 = 5 V e V2 = 7,5 V

	C
	V1 = 2,5 V e V2 = 5 V

	D
	V1 = 25 V e V2 = 30 V

	E
	V1 = 100 V e V2 = 12 V
Questão 4/10 - Eletricidade
Considere as seguintes correntes elétricas: ix; i1=2 A; i2=8 A; i3=12 A; i4=25 A. Sabendo que as correntes ix; i1 e i3 entram no nó P e que as correntes i2 e i4 saem do nó P, calcule o valor da corrente ix e assinale a alternativa correta.
Nota: 10.0

	A
	ix=28 A.

	B
	ix=-19 A.

	C
	ix=-27 A.

	D
	ix=10 A.

	E
	ix=19 A.
Você acertou!
Questão 5/10 - Eletricidade
Calcular as tensões dos nós do circuito a seguir utilizando a análise nodal.
Nota: 10.0

	A
	V1 = -2,63 V e V2 = 1,69 V

	B
	V1 = 1,65 V e V2 = 4,31 V

	C
	V1 = -6,72 V e V2 = -7,41 V

	D
	V1 = 6,72 V e V2 = 7,41 V
Você acertou!

	E
	V1 = -0,65 V e V2 = -2,9 V
Questão 6/10 - Eletricidade
Considere uma fonte de tensão contínua de 10 V conectada a um resistor de 50 ohms. Qual é o valor da potência dissipada pelo resistor?
Nota: 10.0

	A
	0,2 W.

	B
	0,5 W.

	C
	1 W.

	D
	2 W.
Você acertou!

	E
	5 W.
Questão 7/10 - Eletricidade
Calcular as correntes das malhas (i1, i2 e i3) do circuito abaixo. Assinale a alternativa correta.
Nota: 10.0

	A
	i1 = 967,1 mA; i2 = 88,81 mA; i3= 2 A

	B
	i1 = -1,03 A; i2 = 0,078 A; i3= -2 A

	C
	i1 = 1,16 A; i2 = 0,44 A; i3= 2 A

	D
	i1 = -1,16 A; i2 = -0,44 A; i3= -2 A

	E
	i1 = -967,1 mA; i2 = 88,81 mA; i3= -2 A
Você acertou!
Questão 8/10 - Eletricidade
Calcular a tensão vx no circuito abaixo utilizando o método das correntes de malha. Assinale a alternativa correta.
Nota: 10.0

	A
	vx = -1 V.

	B
	vx = 1 V.

	C
	vx = -1,538 V.
Você acertou!

	D
	vx = 1,538 V.

	E
	vx = 0 V.
Questão 9/10 - Eletricidade
Observe o circuito mostrado e utilize análise de malhas para cacular o que se pede.
Calcule o valor da corrente da malha (i1) e a corrente da malha 2 (i2).
Nota: 10.0

	A
	i1 = 4,8889 A e i2 = 0,667 A
Você acertou!
Malha 1: -42+6.i1+3.(i1-i2)=0
Malha 2: 3.(i2-i1)+4.i2+10=0
Logo:
9.i1-3.i2=42
-3.i1+7.i2=-10
i1=4,889 A e i2=0,667 A

	B
	i1 = 4,8889 A e i2 = 1,333 A

	C
	i1 = 6,778 A e i2 = 1,333 A

	D
	i1 = 3,972 A e i2 = 1,333 A

	E
	i1 = 10 A e i2 = 2 A
Questão 10/10 - Eletricidade
Calcular as correntes das malhas (i1, i2, i3 e i4) do circuito abaixo. Assinale a alternativa correta.
Nota: 10.0

	A
	i1 = -0,891 A; i2 = -2 A; i3 = -2,79 A; i4 = 7,21 A
Você acertou!

	B
	i1 = -0,891 A; i2 = -2 A; i3 = -2 A; i4 = -7,21 A

	C
	i1 = 0,891 A; i2 = 2 A; i3 = 2 A; i4 = -7,21 A

	D
	i1 = 0,891 A; i2 = -2 A; i3 = -2,79 A; i4 = 7,21 A

	E
	i1 = 0,36 A; i2 = -2 A; i3 = -2,55 A; i4 = 7,21 A
