Universidade Federal de Goiás – Escola de Engenharia Elétrica, Mecânica e de Computação
Disciplina de Circuitos Elétricos 1
Profa. Dra. Lina Paola Garces Negrete

4ª LISTA DE EXERCÍCIOS

A) Elementos armazenadores de energia.

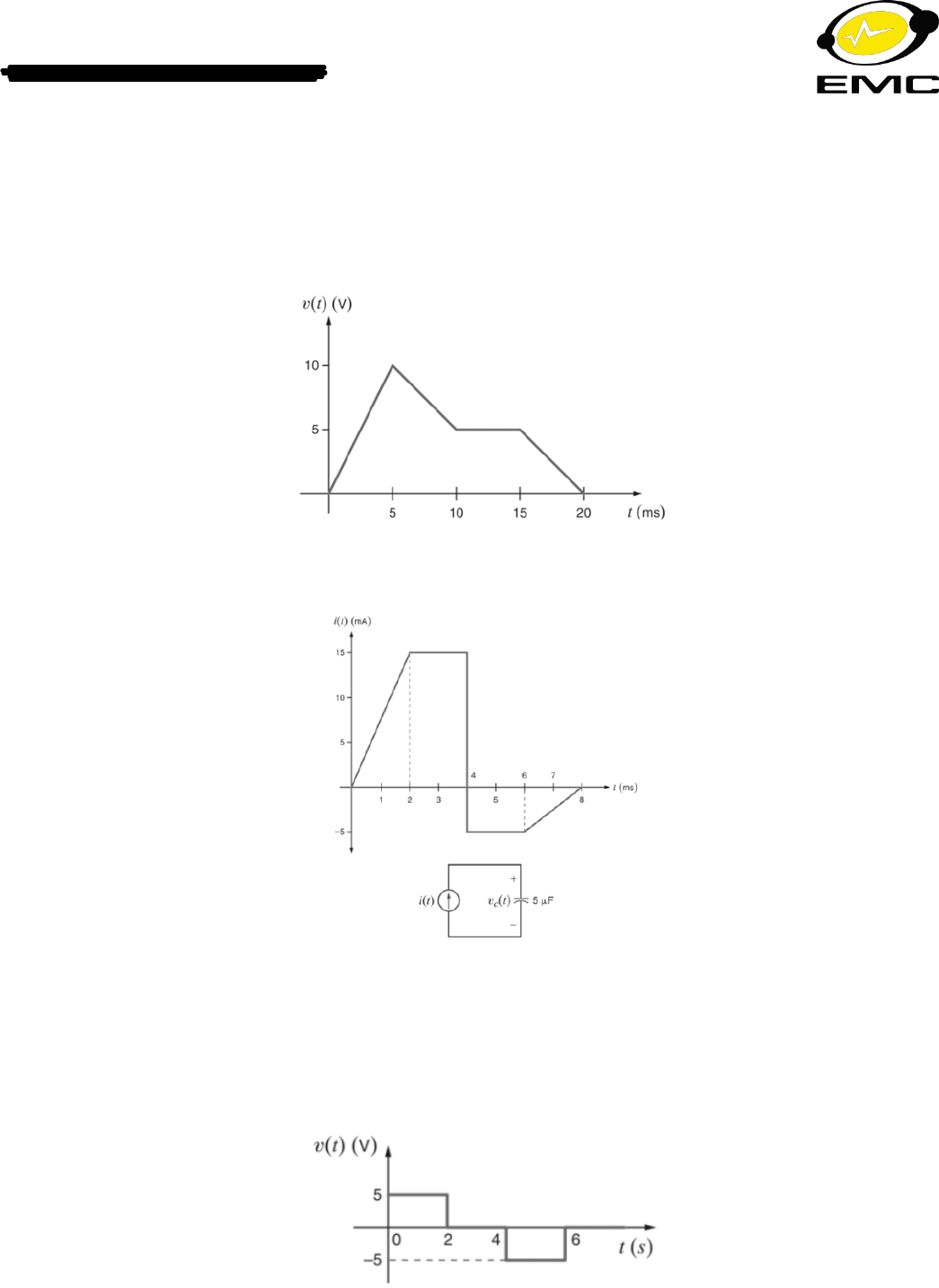

1. Se a forma de onda da tensão entre os terminais de um capacitor de 100 F é mostrada na figura, obtenha a forma
de onda da corrente.



2. A corrente que flui por um capacitor de 5 F tem o comportamento apresentado na figura abaixo. Determine a
energia armazenada no capacitor em t =1,4 ms; t = 3,3 ms; t = 4,3 ms; t = 6,7 ms e t = 8,5 ms.


3. A corrente em um indutor de 100 mH pode ser expressa como 𝑖(𝑡) = 2 𝑠𝑒𝑛 377 𝑡 [𝐴]. Determine a) a tensão entre
os terminais do indutor e b) a expressão para a energia armazenada nesse elemento.

4. A tensão entre os terminais de um indutor de 2H é representada pela forma de onda mostrada na figura. Obtenha a
forma de onda da corrente que flui nesse indutor.



5. A forma de onda da corrente que flui através de um indutor de 0,5 H é a mostrada na figura abaixo. Esquematize
em um gráfico a tensão entre os terminais do indutor em função do tempo. Determine as seguintes grandezas:
a. A energia armazenada no indutor em t = 1,7 ms
a
Realce
b. A energia armazenada no indutor em t = 4,2 ms
c. A potência absorvida pelo indutor em t = 1,2 ms; t = 2,8 ms e t = 5,3 ms.

6. Considerando que a energia total armazenada no circuito é de 80 mJ, qual é o valor de L?


7. Determine o valor de C considerando que a energia armazenada no capacitor do circuito mostrado é igual à
energia armazenada no indutor.


8. Determine a capacitância total Ct da rede mostrada considerando que todos os capacitores sejam de 6F.


9. Determine o valor da capacitância C do circuito mostrado.


10. Determine a capacitância equivalente.

11. Determine a indutância nos terminais A-B da rede mostrada.


12. Considerando que a indutância total, LT, da rede mostrada é de 5H, determine o valor de L.


13. Considerando que a indutância total, LT, da rede é de 4 H, determine o valor de L.


14. Um indutor de 20 mH e outro de 12 mH são conectados em série com uma fonte de corrente de 1 A. Determine a)
a indutância equivalente e b) a energia total armazenada.

15. Considerando que os capacitores mostrados no circuito da figura foram conectados por algum tempo e as
correspondentes tensões atingiram os valores indicados, determine a) as tensões V1 e V2 e b) a energia total
armazenada nos capacitores.


B) Análise em regime permanente senoidal.

1. Calcule a corrente no capacitor da rede mostrada à direita, se a tensão de
entrada vale:
a) 𝑣1(𝑡) = 10 cos (377𝑡 − 30°) V
b) 𝑣2(𝑡) = 12 𝑠𝑒𝑛 (377𝑡 + 60°) V

2. Determine a admitância equivalente do circuito mostrado na figura, considerando que  = 10 rad/s.


3. No diagrama da figura, 𝑣(𝑡) = 50 cos (10𝑡 + 10°) V e 𝑖(𝑡) = 25 cos(10𝑡 + 41°) A. A impedância da CAIXA é
indutiva ou capacitiva? Justifique.


4. Determine i(t) no circuito da figura se 𝑣𝑠(𝑡) = 2 cos(4𝑡 + 30°) V.



5. Determine a tensão estacionária v(t) e a corrente estacionária i(t) no circuito abaixo:

6. Determine a tensão estacionária v(t) no circuito da figura.

7. Calcule os valores de i e v em regime permanente.



8. Calcule a tensão v no regime permanente.


9. Calcule as correntes em regime permanente i e i1.


10. Calcule a tensão v em regime permanente, se 𝑣𝑔(𝑡) = 5 cos 2𝑡 V.



11. Calcule v e v1 em regime permanente.


12. Calcule a corrente i no regime permanente.
