O método dos pontos medidores é uma variação do método das 3 escalas, com acréscimo de mais dois referenciais: os pontos medidores, representados na figura abaixo por MD e ME.
Sobre a aplicação deste método, assinale a alternativa correta.
Os pontos medidores têm a função de direcionar as arestas dos objetos.
Os pontos medidores MD e ME são encontrados a partir do raio de distância dos pontos de fuga FD e FE para o ponto de vista, respectivamente.
Os pontos medidores MD e ME são encontrados a partir da divisão da distância entre os pontos de fuga em quatro partes iguais.
Os pontos medidores devem ser encontrados na linha do quadro.
Todas as medidas inseridas neste método se apresentam em verdadeira grandeza.

O método das 3 escalas utiliza-se 3 eixos estruturantes (largura, altura e profundidade) que definem as medidas da representação do espaço. Todas as dimensões dos objetos são inseridas em escala.
Sobre a aplicação desse método é incorreto afirmar:
Ao fundo da sala está o ponto principal.
A profundidade da sala é determinada no ponto em que a linha que liga o ponto B encontra a linha que liga o ponto A ao ponto de distância.
Nas duas extremidades, as linhas convergem para os pontos de distância.
O observador está a aproximadamente 1,5m da linha de terra.
As dimensões de altura são inseridas na parede de fundo em verdadeira grandeza.

A gravura abaixo intitula-se “A cascata”. Ela é de autoria do M.C. Escher, famoso artista gráfico holandês do século XX, que fez uso das perspectivas e padrões geométricos para criação de obras surrealistas.
Sobre o método de perspectiva utilizado por Escher na construção desta gravura, assinale a alternativa correta:
O desenho foi criado com a utilização de três pontos de fuga.
O desenho foi criado em perspectiva isométrica.
O desenho foi criado com a utilização de um ponto de fuga.
O desenho foi criado em perspectiva cavaleira de 30º.
O desenho foi criado com a utilização de dois pontos de fuga.

O desenho de perspectiva oferece a possibilidade de representar objetos de diferentes escalas, de uma pequena peça até um conjunto urbano.
Sobre a figura acima e as técnicas de perspectivas aplicadas, é correto afirmar que:
O ponto de vista do observador está à 1,5m de altura.
O desenho é construído com a utilização de 3 pontos de fuga.
O conjunto está representado sobre a linha do horizonte.
O desenho é uma perspectiva voo de pássaro.
O desenho é construído sem a utilização de pontos de fuga.

A perspectiva cavaleira é gerada a partir de uma projeção paralela oblíqua, ou seja, os raios de projeção são paralelos e inclinados com relação ao plano.
Neste sentido, para representação em cavaleira de um cubo com medidas reais de 12m, utilizando o ângulo α de 30°, assinale a medida da profundidade correta após a redução:
4.
8.
12.
24.
6.

Com base nos seus conhecimentos sobre perspectivas cônicas e perspectivas axonométricas.
Assinale a alternativa correta.
A perspectiva axonométrica isométrica representa em três dimensões um objeto situado num sistema de três eixos coordenados.
Na perspectiva axonométrica são utilizados três pontos de fuga.
Na perspectiva cônica, a linha de terra é determinada pelo ponto de vista do observador.
Na perspectiva cônica, a altura do observador é indiferente para o resultado do desenho.
A perspectiva cônica tem apenas um ponto de fuga.

O conhecimento acerca das perspectivas cônicas é essencial para melhorar a concepção e a expressão das ideias de um projeto.
Sobre os principais elementos que compõem uma perspectiva cônica, assinale a alternativa cuja definição está correta:
Ponto de Fuga é o ponto (ou os pontos) para onde as linhas paralelas convergem, quando vistas em perspectiva.
Quadro é o perímetro que compreende todos os elementos da perspectiva.
Linha do horizonte é perpendicular à linha de terra.
Ponto de vista é um ponto que parte da vista do observador até o ponto de fuga.
Linha de terra é a intersecção do plano horizontal com o plano vertical, situa-se na altura dos olhos do observador.

A perspectiva axonométrica é gerada por uma projeção cilíndrica e construída a partir de um sistema ortogonal de três eixos.
Assinale a alternativa que determina corretamente o valor destes ângulos para o caso da perspectiva isométrica.
30°.
120°.
90°.
45°.
60° e 30°.

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

left-side-bubbles-backgroundright-side-bubbles-background

Experimente o Premium!star struck emoji

Acesse conteúdos dessa e de diversas outras disciplinas.

Libere conteúdos
sem pagar

Ajude estudantes e ganhe conteúdos liberados!

Questões resolvidas

O método dos pontos medidores é uma variação do método das 3 escalas, com acréscimo de mais dois referenciais: os pontos medidores, representados na figura abaixo por MD e ME.
Sobre a aplicação deste método, assinale a alternativa correta.
Os pontos medidores têm a função de direcionar as arestas dos objetos.
Os pontos medidores MD e ME são encontrados a partir do raio de distância dos pontos de fuga FD e FE para o ponto de vista, respectivamente.
Os pontos medidores MD e ME são encontrados a partir da divisão da distância entre os pontos de fuga em quatro partes iguais.
Os pontos medidores devem ser encontrados na linha do quadro.
Todas as medidas inseridas neste método se apresentam em verdadeira grandeza.

O método das 3 escalas utiliza-se 3 eixos estruturantes (largura, altura e profundidade) que definem as medidas da representação do espaço. Todas as dimensões dos objetos são inseridas em escala.
Sobre a aplicação desse método é incorreto afirmar:
Ao fundo da sala está o ponto principal.
A profundidade da sala é determinada no ponto em que a linha que liga o ponto B encontra a linha que liga o ponto A ao ponto de distância.
Nas duas extremidades, as linhas convergem para os pontos de distância.
O observador está a aproximadamente 1,5m da linha de terra.
As dimensões de altura são inseridas na parede de fundo em verdadeira grandeza.

A gravura abaixo intitula-se “A cascata”. Ela é de autoria do M.C. Escher, famoso artista gráfico holandês do século XX, que fez uso das perspectivas e padrões geométricos para criação de obras surrealistas.
Sobre o método de perspectiva utilizado por Escher na construção desta gravura, assinale a alternativa correta:
O desenho foi criado com a utilização de três pontos de fuga.
O desenho foi criado em perspectiva isométrica.
O desenho foi criado com a utilização de um ponto de fuga.
O desenho foi criado em perspectiva cavaleira de 30º.
O desenho foi criado com a utilização de dois pontos de fuga.

O desenho de perspectiva oferece a possibilidade de representar objetos de diferentes escalas, de uma pequena peça até um conjunto urbano.
Sobre a figura acima e as técnicas de perspectivas aplicadas, é correto afirmar que:
O ponto de vista do observador está à 1,5m de altura.
O desenho é construído com a utilização de 3 pontos de fuga.
O conjunto está representado sobre a linha do horizonte.
O desenho é uma perspectiva voo de pássaro.
O desenho é construído sem a utilização de pontos de fuga.

A perspectiva cavaleira é gerada a partir de uma projeção paralela oblíqua, ou seja, os raios de projeção são paralelos e inclinados com relação ao plano.
Neste sentido, para representação em cavaleira de um cubo com medidas reais de 12m, utilizando o ângulo α de 30°, assinale a medida da profundidade correta após a redução:
4.
8.
12.
24.
6.

Com base nos seus conhecimentos sobre perspectivas cônicas e perspectivas axonométricas.
Assinale a alternativa correta.
A perspectiva axonométrica isométrica representa em três dimensões um objeto situado num sistema de três eixos coordenados.
Na perspectiva axonométrica são utilizados três pontos de fuga.
Na perspectiva cônica, a linha de terra é determinada pelo ponto de vista do observador.
Na perspectiva cônica, a altura do observador é indiferente para o resultado do desenho.
A perspectiva cônica tem apenas um ponto de fuga.

O conhecimento acerca das perspectivas cônicas é essencial para melhorar a concepção e a expressão das ideias de um projeto.
Sobre os principais elementos que compõem uma perspectiva cônica, assinale a alternativa cuja definição está correta:
Ponto de Fuga é o ponto (ou os pontos) para onde as linhas paralelas convergem, quando vistas em perspectiva.
Quadro é o perímetro que compreende todos os elementos da perspectiva.
Linha do horizonte é perpendicular à linha de terra.
Ponto de vista é um ponto que parte da vista do observador até o ponto de fuga.
Linha de terra é a intersecção do plano horizontal com o plano vertical, situa-se na altura dos olhos do observador.

A perspectiva axonométrica é gerada por uma projeção cilíndrica e construída a partir de um sistema ortogonal de três eixos.
Assinale a alternativa que determina corretamente o valor destes ângulos para o caso da perspectiva isométrica.
30°.
120°.
90°.
45°.
60° e 30°.

Prévia do material em texto

21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback… 1/8
Conteúdo do exercício
Ocultar opções de resposta
Pergunta 1 0 / 0

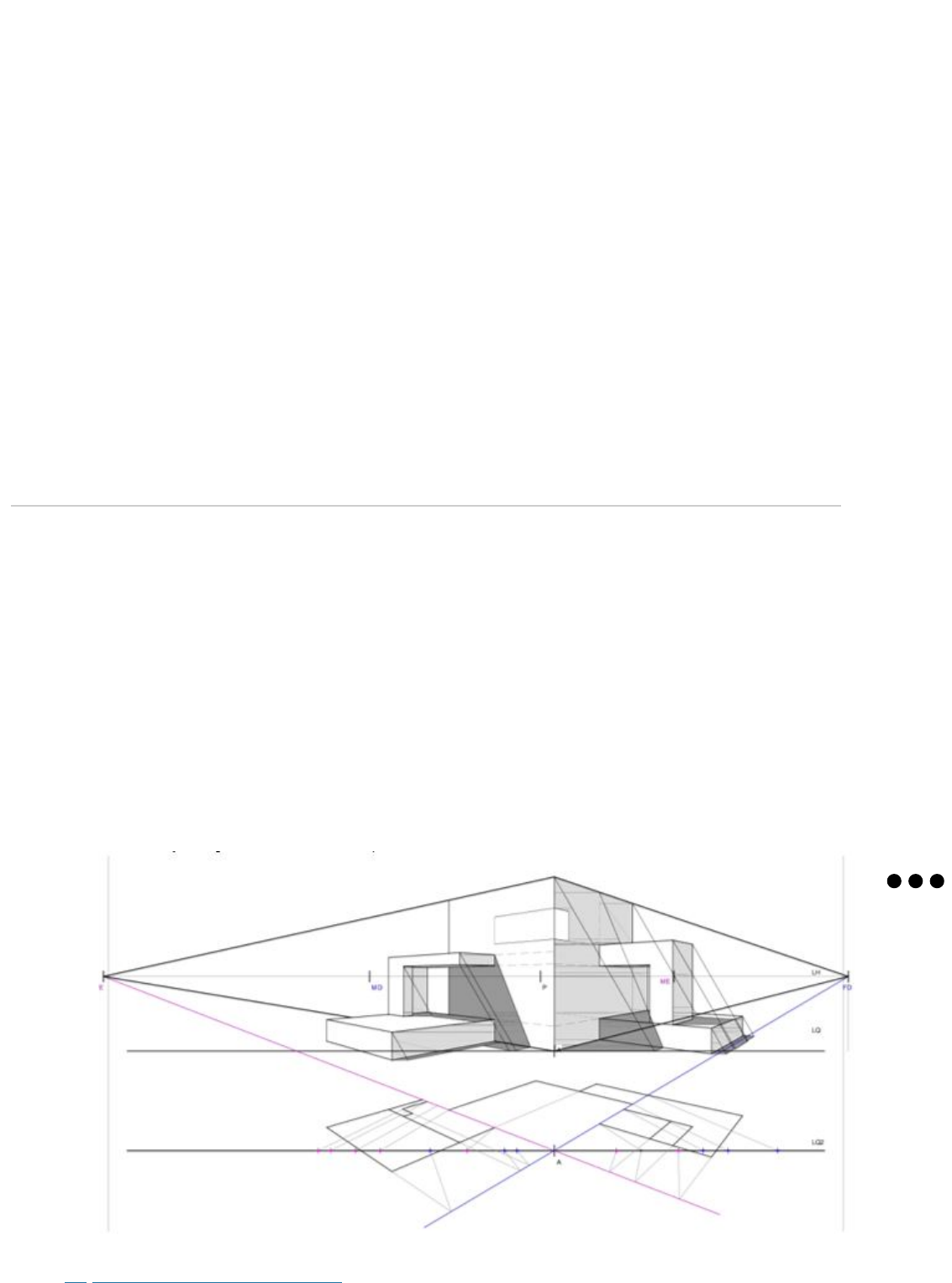

O método dos pontos medidores é uma variação do método das 3 escalas, com acréscimo de mais dois referenciais: os
pontos medidores, representados na figura abaixo por MD e ME. Sobre a aplicação deste método, assinale a alternativa
correta.
Fonte: https://docero.com.br/doc/e15cv0
Nota final
Última tentativa com nota
0/0
0/0
Tentativa 2 Enviado em: 21/12/22 17:11 (BRT)
https://docero.com.br/doc/e15cv0
21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback… 2/8
Ocultar opções de resposta
Os pontos medidores têm a função de direcionar as arestas dos objetos.
Resposta correta
Os pontos medidores MD e ME são encontrados a partir do raio de distância dos pontos de
fuga FD e FE para o ponto de vista, respectivamente.
Os pontos medidores MD e ME são encontrados a partir da divisão da distância entre os pontos de fuga em
quatro partes iguais.
Os pontos medidores devem ser encontrados na linha do quadro.
Todas as medidas inseridas neste método se apresentam em verdadeira grandeza.
Pergunta 2 0 / 0
Nas figuras a seguir, temos o mesmo objeto representado por diferentes perspectivas. Com relação aos desenhos,
assinale a alternativa correta:
Fonte: https://pipocacombacon.files.wordpress.com/2014/10/08feac8a19e1401c6ed989ec3e8a6fb5.jpg, editado pelo
autor.
O desenho 3 é uma perspectiva cavaleira.
O desenho 3 é uma perspectiva com único ponto de fuga.
Resposta corretaO desenho 2 é uma perspectiva com três pontos de fuga.
O desenho 1 é a única perspectiva que utiliza ponto de fuga.
O desenho 2 é uma perspectiva isométrica.
https://pipocacombacon.files.wordpress.com/2014/10/08feac8a19e1401c6ed989ec3e8a6fb5.jpg
21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback… 3/8
Ocultar opções de resposta
Pergunta 3 0 / 0
O método das 3 escalas utiliza-se 3 eixos estruturantes (largura, altura e profundidade) que definem as medidas da
representação do espaço. Todas as dimensões dos objetos são inseridas em escala. Sobre a aplicação desse método é
incorreto afirmar:
Fonte: https://graphicalcommunication.skola.edu.mt/syllabus/perspective-drawings/
Ao fundo da sala está o ponto principal.
A profundidade da sala é determinada no ponto em que a linha que liga o ponto B encontra a linha que liga o
ponto A ao ponto de distância.
Nas duas extremidades, as linhas convergem para os pontos de distância.
O observador está a aproximadamente 1,5m da linha de terra.
Resposta corretaAs dimensões de altura são inseridas na parede de fundo em verdadeira grandeza.
Pergunta 4 0 / 0
https://graphicalcommunication.skola.edu.mt/syllabus/perspective-drawings/
21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback… 4/8
Ocultar opções de resposta
A gravura abaixo intitula-se “A cascata”. Ela é de autoria do M.C. Escher, famoso artista gráfico holandês do século XX,
que fez uso das perspectivas e padrões geométricos para criação de obras surrealistas. A gravura retrata uma cena à
princípio realista, por retratar um conjunto edificado em perspectiva, mas quando observado o curso da água, chega-se
ao paradoxo que a torna surrealista. Sobre o método de perspectiva utilizado por Escher na construção desta gravura,
assinale a alternativa correta:
Fonte: https://super.abril.com.br/mundo-estranho/quem-foi-m-c-escher/
O desenho foi criado com a utilização de três pontos de fuga.
Resposta corretaO desenho foi criado em perspectiva isométrica.
O desenho foi criado com a utilização de um ponto de fuga.
O desenho foi criado em perspectiva cavaleira de 30º.
O desenho foi criado com a utilização de dois pontos de fuga.
21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback… 5/8
Ocultar opções de resposta
Pergunta 5 0 / 0
Fonte: https://www.vivadecora.com.br/pro/estudante/ponto-de-fuga/
O desenho de perspectiva oferece a possibilidade de representar objetos de diferentes escalas, de uma pequena peça
até um conjunto urbano. Sobre a figura acima e as técnicas de perspectivas aplicadas, é correto afirmar que:
O ponto de vista do observador está à 1,5m de altura.
O desenho é construído com a utilização de 3 pontos de fuga.
O conjunto está representado sobre a linha do horizonte.
Resposta corretaO desenho é uma perspectiva voo de pássaro.
O desenho é construído sem a utilização de pontos de fuga.
Pergunta 6 0 / 0
21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback… 6/8
Ocultar opções de resposta
Ocultar opções de resposta
A perspectiva cavaleira é gerada a partir de uma projeção paralela oblíqua, ou seja, os raios de projeção são paralelos e
inclinados com relação ao plano. Nesta perspectiva, a face do objeto situada em paralelo ao plano tem suas dimensões
mantidas em verdadeira grandeza, já as dimensões da profundidade variam de acordo com a inclinação escolhida para
o eixo.
Neste sentido, para representação em cavaleira de um cubo com medidas reais de 12m, utilizando o ângulo α de 30°,
assinale a medida da profundidade correta após a redução:
4.
Resposta correta8.
12.
24.
6.
Pergunta 7 0 / 0
Com base nos seus conhecimentos sobre perspectivas cônicas e perspectivas axonométricas, assinale a alternativa
correta.
Resposta correta
A perspectiva axonométrica isométrica representa em três dimensões um objeto situado
num sistema de três eixos coordenados.
Na perspectiva axonométrica são utilizados três pontos de fuga.
Na perspectiva cônica, a linha de terra é determinada pelo ponto de vista do observador.
Na perspectiva cônica, a altura do observador é indiferente para o resultado do desenho.
A perspectiva cônica tem apenas um ponto de fuga.
Pergunta 8 0 / 0
21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback… 7/8
Ocultar opções de resposta
Ocultar opções de resposta
O conhecimento acerca das perspectivas cônicas é essencial para melhorar a concepção e a expressão das ideias de
um projeto, pois torna possível relacionar o ordenamento espacial à concepção volumétrica. Sobre os principais
elementos que compõem uma perspectiva cônica, assinale a alternativa cuja definição está correta:
Resposta correta
Ponto de Fuga é o ponto (ou os pontos) para onde as linhas paralelas convergem, quando
vistas em perspectiva.
Quadro é o perímetro que compreende todos os elementos da perspectiva.
Linha do horizonte é perpendicular à linha de terra.
Ponto de vista é um ponto que parte da vista do observador até o ponto de fuga.
Linha de terra é a intersecção do plano horizontal com o plano vertical, situa-se na altura dos olhos do
observador.
Pergunta 9 0 / 0
A perspectiva axonométrica é gerada por uma projeção cilíndrica e construída a partir de um sistema ortogonal de três
eixos. Sabe-se que as perspectivas Axonométricas podem ser classificadas em isométrica, dimétrica e trimétrica, a
depender dos ângulos formado entre os eixos x, y e z. Assinale a alternativa que determina corretamente o valor destes
ângulos para o caso da perspectiva isométrica.
30°.
Resposta correta120°.
90°.
45°.
21/12/2022 17:13 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771972_1/overview/attempt/_23750068_1/review/inline-feedback…8/8
Ocultar opções de resposta
60° e 30°.
Pergunta 10 0 / 0
O estudo das perspectivas aponta que diferentes classificações podem ser geradas a partir do tipo de projeção, direção
dos raios projetantes e posição do objeto. Com base nos seus conhecimentos, assinale a alternativa que se refere
corretamente à perspectiva cônica:

Mais conteúdos dessa disciplina
