Logo Passei Direto
Buscar
Material
páginas com resultados encontrados.
páginas com resultados encontrados.
left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Prévia do material em texto

Óxido de zinco co-dopado com enxofre e com íons alcalinos terrosos obtidos a partir de
precursores single-source
André L.B. Brunozi (IC)*, Italo O. Mazali (PQ), Fernando A. Sigoli (PQ)
Laboratório de Materiais Funcionais – Instituto de Química – Universidade Estadual de Campinas – UNICAMP
Campinas, São Paulo, Brasil, C.P 6154, CEP 13083-970
*andre.brunozi@gmail.com
Introdução
Conclusão
Procedimento Experimental
Resultados e Discussão
Referências
1 Pearton, S.J.; Norton, D.P.;IP, K.;Heo,Y.W.; Steiner,T. Recent progress in processing and properties
of ZnO. Progress in Materials Science, v. 50, n.3,p.293-340, mar.2005.
Agradecimentos
Caracterização
•Análise Termogravimétrica
(TA SDT Q600)

• Difração de raios X
(Shimatzu XRD-700)

•Espectroscopia de infravermelho
(FTIR Bomen FTLA 2000)

•Microscopia Eletrônica de Varredura
(FE-SEM)
Na(Et2dtc) (aq) + Zn(Ac)2 (aq)
Filtração à
vácuo
Secagem Dessacador
(6h)
Zn(Et2dtc)2
Decomposição
(325°C, N2, 3h)
ZnS
(hexagonal)
A partir do controle de tamanho e forma das
partículas pode-se obter compostos com
propriedades químicas e eletrônicas
diferenciadas. Neste contexto, o óxido de
zinco, um semicondutor intrínseco, voltou a
ser o foco de diversas pesquisas, visto que
pode ser obtido como nanopartículas com
potencial aplicação em campos de óptica não
linear, luminescência, eletrônica, catálise,
energia solar, dentre outros. O óxido de zinco
é não estequiométrico, fato que leva a
presença de níveis energéticos
intermediários, situados na banda proibida,
que facilitam as transições eletrônicas,
reforçando a hipótese de que a luminescência
do oxido de zinco, seja decorrente do excesso
de zinco intersticial, ou vacâncias de
oxigênio.1 Dentre os métodos de preparação
de semicondutores, destaca-se uma rota
sintética para materiais nanoestruturados
denominada método do precursor de fonte-
única (single-source precursor – SSP ). Estes
precursores recebem este nome pois
apresentam elementos metálicos e não-
metálicos na mesma molécula, e a partir
desta se obtém o semicondutor binário de
interesse.
Precursores – bis(dietilditilcarbamato) de Zinco(II)/Cálcio
Análise Termogravimétrica (TG)

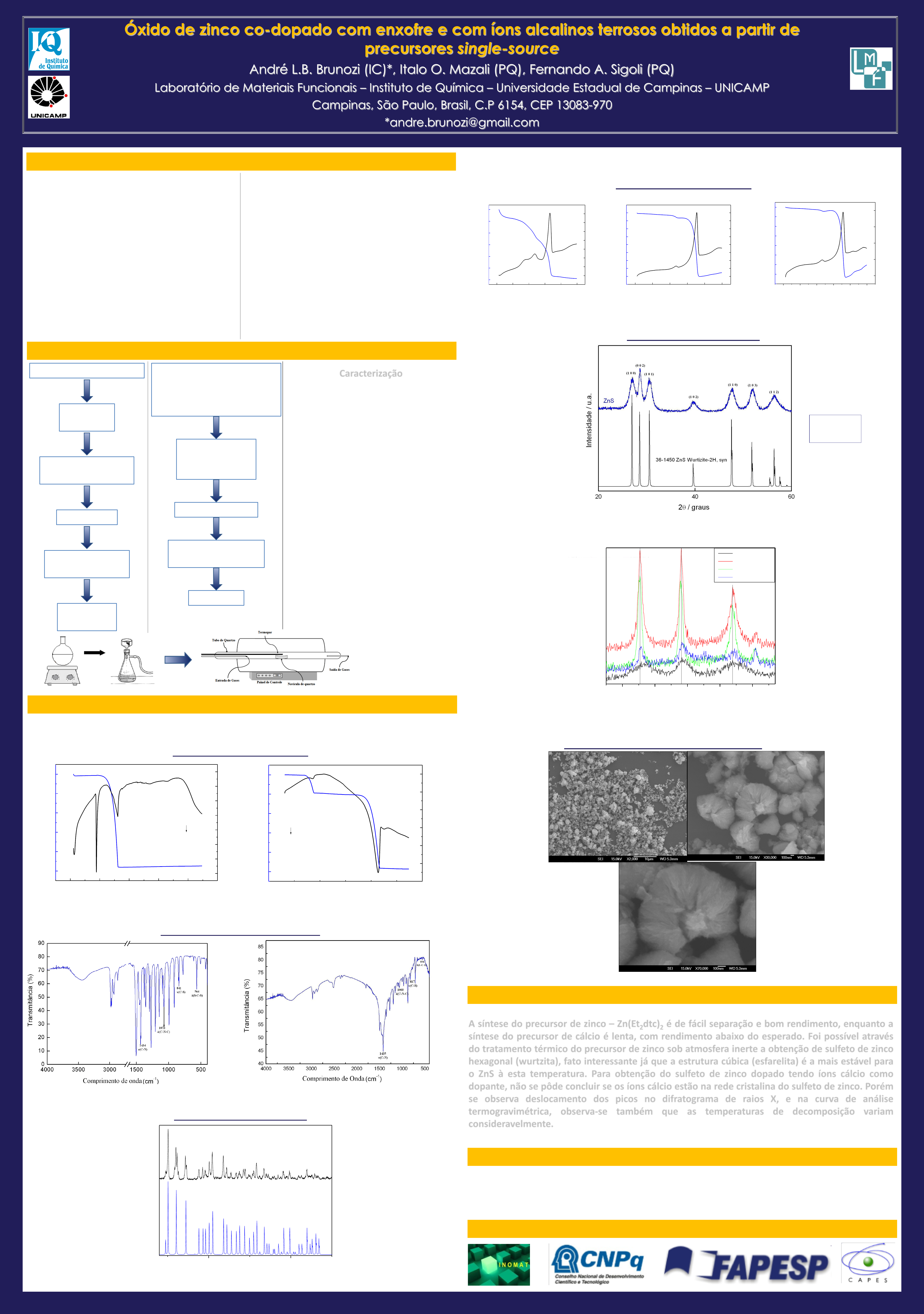

Figura 1: Análise termogravimétrica da amostra de
bis(dietilditiocarbamato) de Zinco(II).
Espectroscopia de Infravermelho (IV)
Figura 3: Espectro vibracional na região do IV da
amostra de bis(dietilditiocarbamato) de zinco(II).
Figura 4: Espectro vibracional na região do IV da amostra de
bis(dietilditiocarbamato) de cálcio(II).
Difratometria de Raios X (DRX)
Figura 5: Difratogramas de raios X da amostra de bis(dietilditiocarbamato) de zinco(II).
20 40
Amostra
Zn(S
2
CNEt
2
)
2
 - JCPDS 23-1973


In
te
n
s
id
a
d
e
 /
 u
.a
.
2 / graus
Figura 2: Análise termogravimétrica da amostra de
bis(dietilditiocarbamato) de Cálcio(II).
0 200 400 600 800 1000
0
20
40
60
80
100
0 200 400 600 800 1000
-0.8
-0.6
-0.4
-0.2
0.0
0.2
0.4
0.6
322°C
177°C
Endo
d
m
/d
t
(u
.a
.)
M
a
s
s
a
 /
 %
Temperatura / °C


0 200 400 600 800 1000
-50
-40
-30
-20
-10
0
10
754°C
244°C



Temperatura / °C
d
m
/d
t
(u
.a
.)
50
60
70
80
90
100

Endo

M
a
s
s
a
 /
 %
Sulfeto de Zinco (ZnS)
Figura 8: : Difratogramas de raios X das amostras de sulfeto de
zinco dopadas com 1 mol%, 3 mol%,5% e 10 mol % de íons cálcio.
Análise Termogravimétrica (TG)
Difratometria de Raios X (DRX)
Microscopia Eletrônica de Varredura (FE-SEM)
Estrutura
Hexagonal
21 22 23 24 25

In
te
n
s
id
a
d
e
 /
 u
.a
.
2  / graus


 ZnS
 ZnS:Ca 1%
 ZnS:Ca 5%
 ZnS:Ca 10%
(a) (b) (c)
Figura 6: Análises termogravimétricas das amostras de sulfeto de zinco puro (a), e dopado com Ca2+ , 1 mol% (b) e 5 mol% (c)
Figura 7: Difratogramas de raios X da amostra de sulfeto de zinco e
de seu respectivo padrão (JCPDS: 36-1450)
0 200 400 600 800 1000
70
75
80
85
90
95
100
M
a
s
s
a
 /
 %
Temperatura / °C


-20
0
20
40
60
80
100
120
140
160
661°C
d
m
/d
t
(
V
)
0 200 400 600 800 1000
82
84
86
88
90
92
94
96
98
100
102

M
a
s
s
a
 /
 %
Temperatura / °C

-20
0
20
40
60
80
100
120
140
160
180
709°C
d
m
/d
t
(
V
)


0 200 400 600 800 1000
84
86
88
90
92
94
96
98
100


M
a
s
s
a
 /
 %
Temperatura / °C
0
20
40
60
80715°C

d
m
/d
t
(
V
)
Zn(Et2dtc)2
+
(1mol%,5mol% e 10mol%)
Ca(Et2dtc)2 em CH2Cl2
Agitação até
evaporação do
solvente
Zn1-x(Et2dtc)2:Cax
Decomposição
(800°C, N2, 30min)
Zn1-xS:Cax
A síntese do precursor de zinco – Zn(Et2dtc)2 é de fácil separação e bom rendimento, enquanto a
síntese do precursor de cálcio é lenta, com rendimento abaixo do esperado. Foi possível através
do tratamento térmico do precursor de zinco sob atmosfera inerte a obtenção de sulfeto de zinco
hexagonal (wurtzita), fato interessante já que a estrutura cúbica (esfarelita) é a mais estável para
o ZnS à esta temperatura. Para obtenção do sulfeto de zinco dopado tendo íons cálcio como
dopante, não se pôde concluir se os íons cálcio estão na rede cristalina do sulfeto de zinco. Porém
se observa deslocamento dos picos no difratograma de raios X, e na curva de análise
termogravimétrica, observa-se também que as temperaturas de decomposição variam
consideravelmente.

Figura 9: Micrografias da amostra de sulfeto de zinco não dopado.

Mais conteúdos dessa disciplina
