1
Capitulo 3 - Amplificador Operacional
Capítulo 3 – Amplificadores Operacionais


2
3.1 – Conceito
amplificador CC multiestágio, com entrada diferencial
 operações matemáticas como soma, integrações, etc

3.2 – Principais Características
a) Resistência de entrada infinita;
b) Resistência de saída nula;
c) Ganho de tensão infinito;
d) Resposta de freqüência infinita;
e) Insensibilidade à temperatura.

Capítulo 3 – Amplificadores Operacionais


3
3.3 - APLICAÇÕES PARA O AMPLIFICADOR OPERACIONAL

• Amplificadores lineares;
• Amplificadores não lineares;
• Comparadores;
• Filtros (passa baixa,passa alta, passa banda e rejeita banda);
• Aplicações logarítmicas (multiplicadores, divisores);
• Multivibradores;
• Osciladores;
• Reguladores (tensão, corrente; precisão, etc...);
• Sample-hold.

Capítulo 3 – Amplificadores Operacionais


4
3.4 – Modelo Elétrico

Capítulo 3 – Amplificadores Operacionais


5
3.5 – Circuito Interno
 Componente eletrônico compacto construído da junção
 de resistores, capacitores e transistores.


Capítulo 3 – Amplificadores Operacionais


6
3.6 – Representação Simbólica

V+ – Entrada não Inversora
V- – Entrada Inversora
VO – Tensão de Saída
Capítulo 3 – Amplificadores Operacionais


7
3.7 - CARACTERÍSTICAS DE UM AOP IDEAL

1) Só amplifica a diferença dos sinais de entrada,
nunca amplifica o sinal comum às duas entradas.

2) Não consome e nem fornece corrente através
de suas entradas, impedância de entradas é infinita;

Capítulo 3 – Amplificadores Operacionais


8
3.7 - CARACTERÍSTICAS DE UM AOP IDEAL

3) impedância de saída nula (RO = 0).
4) ganho A = infinito, real e positivo.
5) ganho A constante que independe do valor da
freqüência dos sinais de entrada
6) insensibilidade a temperatura.


Capítulo 3 – Amplificadores Operacionais


9
3.9 - ALIMENTAÇÃO DO AMP OP
Fonte simétrica ou duas fontes.

Capítulo 3 – Amplificadores Operacionais


10
3.10 - MÉTODOS DE POLARIZAÇÃO DO AMPLIFICADOR
- Sem Realimentação;
- Realimentação Positiva;
- Realimentação Negativa;

 Sem Realimentação
Malha aberta,
Não tem controle sobre o ganho;
Empregado em circuitos comparadores.


Capítulo 3 – Amplificadores Operacionais


11
Realimentação positiva
 - malha fechada.
 - ganho do operacional é obtido pelo projetista.
- apresenta instabilidade ao circuito.
- usado em circuitos osciladores.
- não trabalha como amplificador de sinais, pois sua resposta
não é linear.

Capítulo 3 – Amplificadores Operacionais


12
Realimentação Negativa
-saída é reaplicada à entrada inversora
- várias aplicações:
- Amplificador Inversor;
- Amplificador Não Inversor;
- Amplificador Somador;
- Amplificador Diferencial;
- Diferenciador;
- Integrador;
- Filtros Ativos, etc.

Capítulo 3 – Amplificadores Operacionais


13
Realimentação Negativa

Capítulo 3 – Amplificadores Operacionais


14
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


15
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


16
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


17
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


18
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


19
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


20
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


21
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


22
Daí, obtém-se, a Equação Geral de Funcionamento do AO
3.12 – Circuito Geral

Capítulo 3 – Amplificadores Operacionais


23
3.13 – Amplificador Inversor

Capítulo 3 – Amplificadores Operacionais


24
3.13 – Amplificador Inversor

Capítulo 3 – Amplificadores Operacionais


25
3.14 – Amplificador não inversor

Capítulo 3 – Amplificadores Operacionais


26
3.14 – Amplificador não inversor

Capítulo 3 – Amplificadores Operacionais


27
3.15 – Amplificador não inversor

Capítulo 3 – Amplificadores Operacionais


28
3.15 – Amplificador não inversor

Capítulo 3 – Amplificadores Operacionais


29

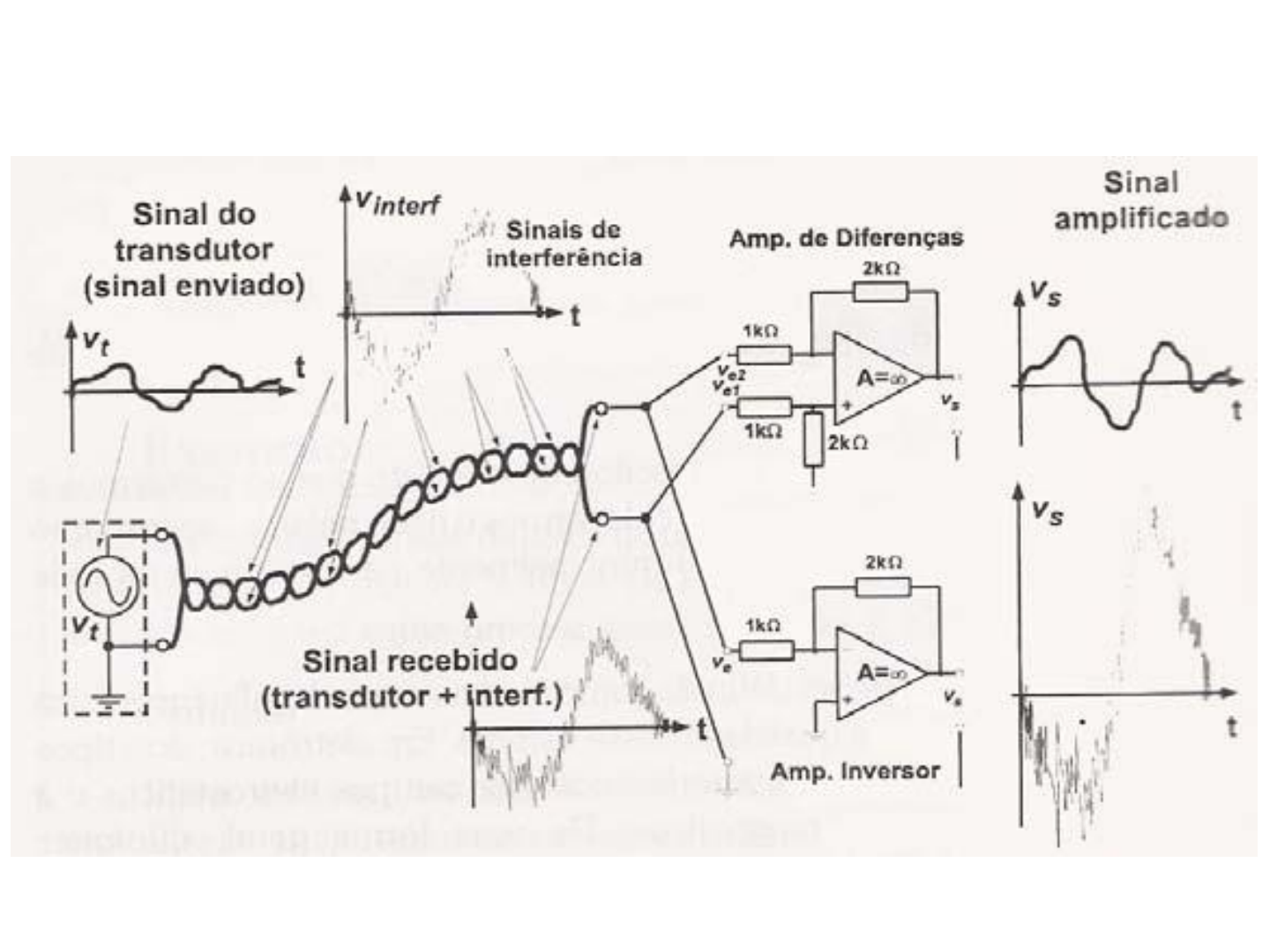

3.16 – Amplificador diferencial

Capítulo 3 – Amplificadores Operacionais


30
3.16 – Amplificador diferencial

Capítulo 3 – Amplificadores Operacionais


31
3.17 – Amplificador somador

Capítulo 3 – Amplificadores Operacionais


32
3.18 – Seguidor de Tensão (buffer)

Capítulo 3 – Amplificadores Operacionais


33
3.18 – Seguidor de Tensão (buffer)

Capítulo 3 – Amplificadores Operacionais


34
3.19 – Conversor Tensão Corrente

Capítulo 3 – Amplificadores Operacionais


35
3.20 – Conversor Corrente/Tensão

Capítulo 3 – Amplificadores Operacionais


36
3.21 – Integrador

Capítulo 3 – Amplificadores Operacionais


37
3.22 – Amp Op real
•Impedância de entrada e impedância de saída
• Ganho finito e tensões de saturação
• Erros de polarização: tensão e desvio (offset) e
• correntes de polarização
• Taxa de inflexão
• Resposta em frequência
• Produto ganho largura de banda
• Distorção harmônica
• Ruído


Capítulo 3 – Amplificadores Operacionais


38
 3.11 – Amp Op 741

Capítulo 3 – Amplificadores Operacionais


39
3.23 – Pinagem CI típico


Capítulo 3 – Amplificadores Operacionais


40
3.24 – Código de Fabricantes

Capítulo 3 – Amplificadores Operacionais


41
3.25 – Ajuste de Offset

Capítulo 3 – Amplificadores Operacionais


42
3.26 – Saturação

Capítulo 3 – Amplificadores Operacionais


43
3.27 – Tipos de Encapsulamento

Ganho x Largura de Banda
• AmpOp real o ganho diminui com o aumento da frequencia do
sinal;
• Avd: ganho DC de tensão diferencial
• Ganho unitário: f1
• fc: frequencia de corte – 0,707 Avd
• B1: largura de banda de ganho unitário;

f1= Avd fc
Ganho x Largura de Banda

f1= Avd fc
Exemplo: Determine freqüência de corte se B1 = 1
MHz e Avd =200 V/mV.
fc = f1 / Avd
fc = 1*10
6 / 200*103= 5 Hz
FIGURE 13-30 741 op-amp specifications.
FIGURE 13-30 741 op-amp specifications.
FIGURE 13-30 Continued.
FIGURE 13-32 Performance curves.
Problema 3 - Qual a tensão de saída Vo?
Problema 4 - Qual é a faixa de ajustes de ganho de tensão no circuito a seguir?
Problema 5 – Que tensão de entrada produz uma tensão de saida de 2 V no
seguinte circuito?
Problema 6 – Qual a faixa de tensão de saída supondo que a tensão de entrada
possa variar de 0,1 V a 0,5 V?
Problema 7 – Para o circuito a seguir, qual a tensão de saída se Vi = - 0,3 V?
Problema 8 – Que entrada deve ser aplicada para que Vo = 2,4V?
Problema 9 – Que faixa de tensão de saída é obtida no circuito abaixo?
FIGURE 14-8 Summing amplifier.
Problema 9 – Calcule a tensão de saída se Rf = 330 kΩ.
Problema 14 – Calcule a tensão de saída do circuito abaixo.
Problema 15 – Calcule a tensão de saída V2 e V3 do circuito abaixo.
Problema 16 – Calcule a tensão de saída V0 no circuito abaixo.
Problema 17 – Calcule a tensão de saída V0 no circuito abaixo.
FIGURE 14-5 Constant-gain connection with multiple stages.
FIGURE 14-6 Circuit for Example 14.4 (using LM124).
FIGURE 14-7 Circuit for Example 14.5 (using LM 348).
FIGURE 14-8 Summing amplifier.
FIGURE 14-9 Circuit for Example 14.6.
FIGURE 14-10 Circuit to subtract two signals.
Obter expressão de Vo em função de V1 e V2
FIGURE 14-11 Subtraction circuit.
Obter expressão de V0 em função de V1 e V2
FIGURE 14-12 Circuit for Example 14.8.
FIGURE 14-28Instrumentation amplifier.
Lista de Exercícios 03 – Continuação – Para 09/04


Boylestad – Dispositivos Eletrônicos e Teoria de
Circuitos – 8ª. Edição
Capitulo 14
 Exercícios 14.1, 2, 3, 6, 7, 8

72
FIGURE 14-47 Problem 1
FIGURE 14-48 Problem 2
FIGURE 14-49 Problem 3
FIGURE 14-50 Problem 6
FIGURE 14-51 Problem 7
FIGURE 14-52 Problem 8
