Lista prática P2
Adensamento

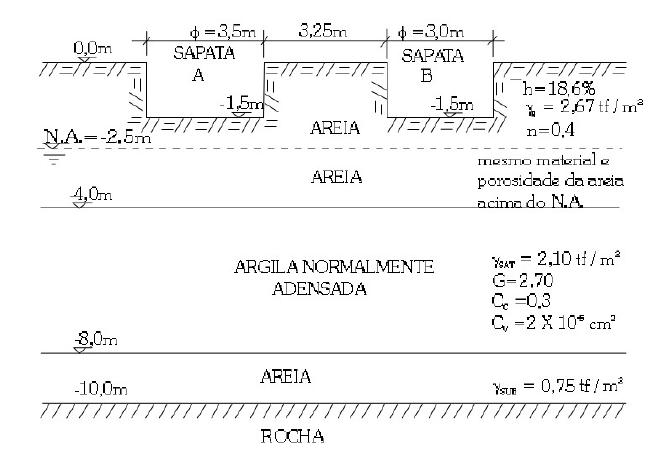

1) Na fundação direta em sapatas circulares, esquematizada abaixo, determinar:
a) o recalque diferencial total entre os centros das sapatas;
b) o tempo necessário para que ocorra um recalque de 4,43 cm no centro da sapata A.
As taxas de cargas transmitidas pelas sapatas A e B são de 1,8 kgf/cm2 e 1,5 kgf/cm2,
respectivamente, devendo-se ainda levar em conta o efeito das escavações previstas. Os acréscimos
de pressão devidos a sobrecargas, deverão ser calculados pelo método de Newmark.
2) Num ensaio edométrico, o corpo de prova com altura de 1” alcançou 50% de adensamento em 8
minutos, com drenagem em ambos as faces. A camada argilosa, da qual foi coletada a amostra, tem
7,9 m de espessura, e está compreendida entre uma camada arenosa e a rocha praticamente
impermeável. Quanto tempo será necessário para que a camada de argila chegue a 50%
adensamento?
3) Observações mostram que um edifício A recalcou 10,2 cm em 3 anos, e sabe-se que o seu
recalque total será por volta de 30,0 cm. Um edifício B, construído sobre um terreno de perfil
semelhante àquele sobre o qual foi construído o edifício A, provoca o mesmo aumento médio de
pressão. A camada compreensível apresenta as mesmas características em ambos os casos, sendo
porém 20% mais espessa sob o edifício B. Pode-se estimar o recalque total do edifício B, e o
recalque atingido em 3 anos.
4) Sobre o perfil a seguir serão executados:
- uma camada drenante (areia) com 0,20 m, e peso específico natural γ = 1,75 tf/m3;
- um aterro (saibro) com 2,20 m, compactado a 100% do Proctor Normal;
- um tanque apoiado na superfície do aterro, com diâmetro de 6,2 m e que transmitirá uma pressão
de 0,92 kgf/cm2.
A camada drenante e o aterro serão executados instantaneamente em 01/01/2020, e o tanque após o
recalque total dessas camadas.
Pergunta-se:
a) em que data poderá ser iniciado o tanque?
b) qual será o recalque diferencial máximo sob o tanque?
DADOS:
Corpo de prova : diâmetro = 6 , 0 cm, altura = 2 , 0 cm, peso total 97,26 gf, γ s = 3 , 02 gf / cm3 ,
CC= 0,4, CV = 4 10⋅10 -3 cm2/s
Resultados do ensaio normal de compactação (Proctor normal) do material do aterro:
Umidade (%) 4 12 24 35
γ (tf/m 3 ) 1,477 1,758 1,885 1,769
5) Um aterro com 5,0 m de espessura foi construído sobre uma extensa área, cujo perfil do subsolo
está esquematizado abaixo:
a) calcular o recalque total do aterro
devido ao adensamento da camada de
argila;
b) qual o tempo necessário para se
verificar um recalque de apenas 9,0
cm no mesmo caso;
c) se depois de estabilizado, o aterro
for removido, qual será a expansão
total da camada de argila;
d) qual será a espessura final da
camada de argila, se houver um
rebaixamento do N.A. de 3,0 m, após
a expansão total da camada.
Dados da camada de argila:
CC = 0,40 γ sat = 1,72 g/cm3
eO = 1,35 C e = 0,15
cV = 2 x 10-3 cm2 /s
