GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120 Atividade 2

Prévia do material em texto

19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 1/9
Usuário FRANCISCO WAGNER SABOIA DA SILVA
Curso GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-
10511.04
Teste ATIVIDADE 2 (A2)
Iniciado 18/10/21 22:03
Enviado 19/10/21 21:16
Status Completada
Resultado da
tentativa
9 em 10 pontos
Tempo decorrido 23 horas, 12 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Pode-se dizer que um circuito linear é constituído apenas por elementos e fontes
lineares, isto é, resistores, capacitores e indutores. Sabe-se que a linearidade é
definida como uma relação constante de causa e efeito.

SADIKU, M. N. O.; MUSA S. M.; ALEXANDER C. K. Análise de circuitos
elétricos com aplicações . 5. ed. São Paulo: AMGH, 2014.

A partir dessas informações, considere o circuito abaixo:

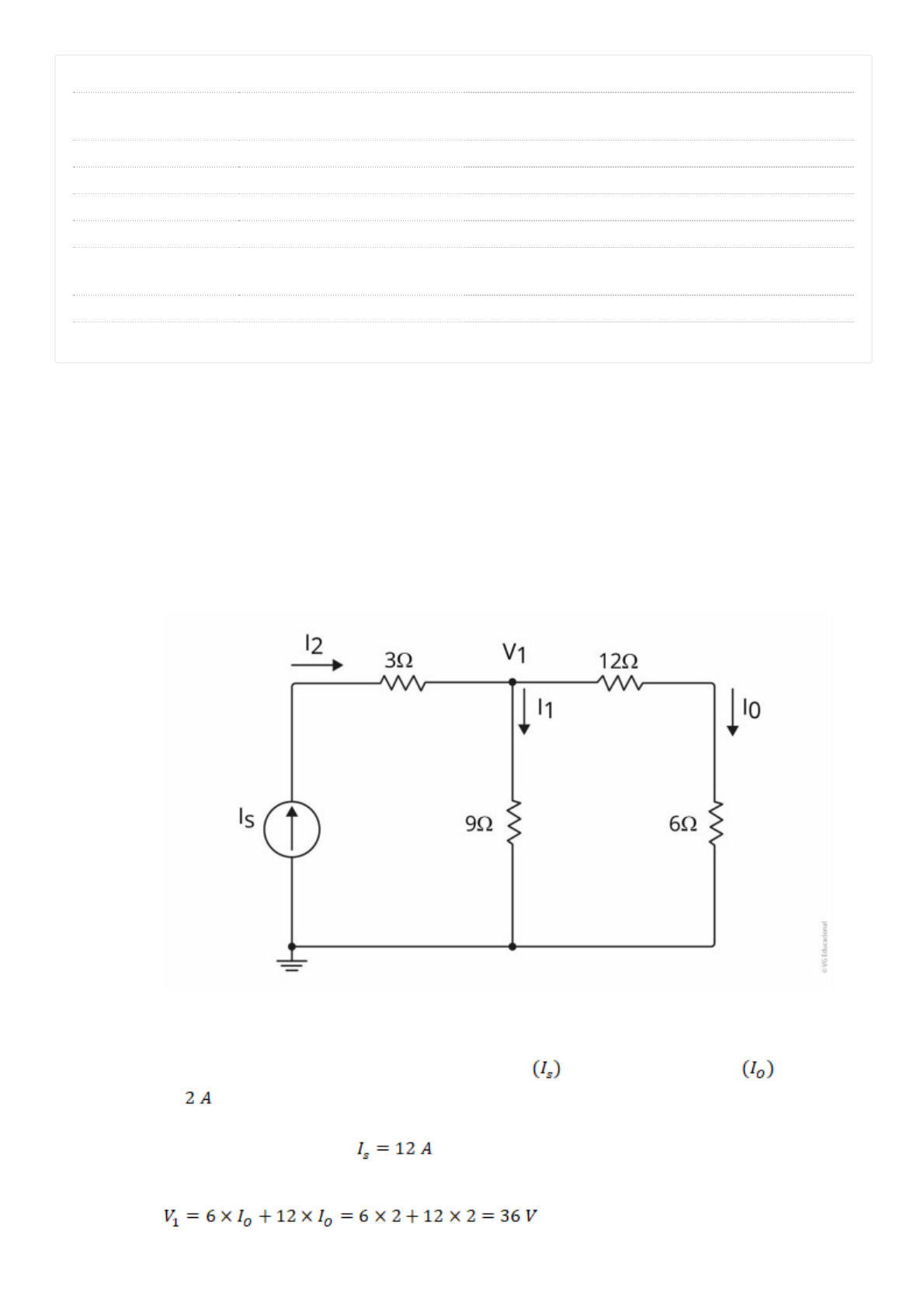

Figura - Circuito com resistores
 Fonte: Elaborada pelo autor.

 Sabe-se que, para uma corrente na entrada , a corrente da saída será
de . A partir dessas informações e do conteúdo estudado a respeito de
linearidade e superposição, responda: Qual é a corrente de saída para a uma
corrente da entrada de ? Assinale a alternativa correta:


 ~Resposta correta. A alternativa está correta porque


1 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 2/9
Resposta Selecionada:
Resposta Correta:



O circuito é linear. Se aumentar o 2 vezes para que seja igual a 12 , a
corrente da saída ( também vai aumentar 2 vezes. Então, temos:
 .
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Leia o trecho a seguir:
“Qualquer condutor de corrente elétrica possui propriedades indutivas e pode ser
considerado um indutor. Mas, para aumentar o efeito indutivo, um indutor usado
na prática é normalmente formado em uma bobina cilíndrica com várias espiras
de fio condutor” (ALEXANDER; SADIKU, 2013, p. 199).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A corrente em um indutor de 0,1 H é descrita pela fórmula:

 Assim, considerando as informações apresentadas e os conteúdos estudados,
qual é a tensão nesse indutor? Julgue as alternativas abaixo e assinale a
correta:
Resposta correta. A Alternativa está correta porque a tensão no indutor é
calculada através da fórmula a seguir:
 .
A derivada da corrente pelo tempo deve ser calculada na forma correta. A
indutância deve ser multiplicada pela derivada da corrente pelo tempo para
calcular a tensão no indutor.
Pergunta 3
Leia o trecho a seguir:
“Se um circuito tiver duas ou mais fontes independentes, uma maneira de
determinar o valor de uma variável específica (tensão ou corrente) é usar a
análise nodal ou a de malhas. Outra forma seria determinar a contribuição de
cada fonte independente à variável e então somá-las. Essa última forma é
conhecida como superposição” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. F undamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A partir dessas informações, considere o circuito abaixo:
1 em 1 pontos
1 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 3/9
Resposta Selecionada:
Resposta Correta:

Comentário
da resposta:
Figura - Circuito com fonte de tensão, fonte de corrente e resistor
 Fonte: Elaborada pelo autor.

 A partir da figura acima e do fragmento citado, calcule a tensão , utilizando
propriedade de superposição e, em seguida, julgue qual das alternativas é a
correta:
12
12
Resposta correta. A alternativa está correta porque analisamos a contribuição de
cada fonte de forma independente, aplicando a fonte de 12 e considerando a
fonte de 3 A como contato aberto, calculamos a tensão sobre o resistor e, desse
modo, temos: . Aplicando a fonte de 3 A, a corrente sobre o resistor
será igual a 0 A ; sendo assim, a tensão sobre o resistor será igual a zero.
Pergunta 4
Sabe-se que a “potência máxima é transferida a uma carga quando a resistência
de carga for igual à resistência de Thévenin quando vista da carga”
(ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.
1 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 4/9
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Diante dessa informação, analise o circuito abaixo:
 Figura - Circuito com fontes de tensão e resistores
 Fonte: Elaborada pelo autor.

 A partir do exposto, responda: qual é a máxima transferência de potência para a
carga no circuito? Analise as afirmativas a seguir e julgue a alternativa
correta:
5,12 W.
5,12 W.
Resposta correta. A alternativa está correta, pois, primeiramente, temos que obter
o circuito equivalente de Thévenin visto pelo terminal ab. Consideramos a
resistência do como infinita e colocamos uma fonte de corrente com a corrente
 entre a e b e calculamos a tensão da fonte de corrente. Aplicando as leis de
Kirchhoff, teremos:

 Também:



 Então:


Pergunta 5
Leia o trecho a seguir:
“O princípio da superposição afirma que a tensão (ou a corrente) em um
elemento em um circuito linear é a soma algébrica da soma das tensões (ou das
correntes) naquele elemento em virtude da atuação isolada de cada uma das
fontes independentes” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

1 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 5/9
Resposta Selecionada:
Resposta Correta:

Comentário
da resposta:
A partir da leitura do fragmento acima, calcule a corrente no circuito abaixo,
utilizando propriedade de superposição e assinale a alternativa correta:

Figura - Circuito com fontes de tensão e fonte de corrente
 Fonte: Elaborada pelo autor.
1,5
1,5
Resposta correta. O efeito de cada fonte tem que ser estudado separadamente.
Ao aplicar a fonte de 20 , o resistor de 6 Ω está em paralelo com o outro resistor
de 6 Ω. Assim, teremos um resistor equivalente de 3 Ω que está em série com o
resistor de 7 Ω, no qual está passando a corrente .




 Aplicando a fonte de 10 , para corrente total ( ), temos:




 Desse modo, a corrente que passa pelo resistor de 7 ohms será:


Aplicando a fonte de 4 , teremos curto-circuito e, então, a corrente não passará
pelo resistor de 7 ohms.

Pergunta 6
Leia o trecho a seguir:
“Capacitores em paralelo se associam da mesma forma que os resistores em
série. A capacitância equivalente de N capacitores ligados em paralelo é a soma
de suas capacitâncias individuais. A capacitância equivalente dos capacitores
associados em série é o inverso da soma dos inversos das capacitâncias
individuais” (ALEXANDER; SADIKU, 2013, p. 197).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
0 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 6/9
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
5. ed. São Paulo: Bookman, 2013.

Diante do exposto, qual é a tensão sobre o capacitor C3 no circuito abaixo?
Assinale a alternativa correta:
Figura - Circuito com fonte de tensão e capacitoresFonte: Elaborada pelo autor.
Sua resposta está incorreta. A alternativa está incorreta, pois, para calcular a
capacitância equivalente de dois capacitores em paralelo, somamos as
capacitâncias. Ao contrário da combinação de resistência em série, para calcular a
capacitância de dois capacitores e em série, utilizamos a seguinte equação:
.
Pergunta 7
Resposta Selecionada:
Leia o trecho a seguir:
“Capacitor é um elemento passivo projetado para armazenar energia em seu
campo elétrico. Além dos resistores, os capacitores são os componentes
elétricos mais comuns, sendo largamente utilizados em eletrônica,
comunicações, computadores e sistemas de potência, assim como, por
exemplo, em circuitos de sintonia de receptores de rádio e como elementos de
memória dinâmica em sistemas computadorizados” (ALEXANDER; SADIKU,
2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados
no ebook da disciplina, questiona-se: se uma tensão de 30 V está conectada a
um capacitor de 6 pF, qual é a carga elétrica e a energia armazenada no
capacitor? Assinale a alternativa correta:
,
1 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 7/9
Resposta Correta:

Comentário
da resposta:
,
Resposta correta. A alternativa está correta porque a carga elétrica representada
por é igual à capacitância representada por C multiplicada pela tensão do
capacitor. A energia armazenada no capacitor é calculada multiplicando-se a
capacitância elevada a dois da tensão do capacitor e dividindo-se o produto por
dois.





Pergunta 8
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Leia o trecho a seguir:
“O teorema de Norton afirma que um circuito linear de dois terminais pode ser
substituído por um circuito equivalente formado por uma fonte de corrente I em
paralelo com um resistor R , em que I é a corrente de curto-circuito através dos
terminais e R é a resistência de entrada ou equivalente nos terminais quando as
fontes independentes forem desligadas” (ALEXANDER; SADIKU, 2013, p. 128).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados
no ebook da disciplina, questiona-se: qual é a corrente de Norton no
terminal ab para o circuito abaixo? Assinale a alternativa correta:

 Figura - Circuito com fontes e resistores
 Fonte: Elaborada pelo autor.
3,3 A
3,3 A
Resposta correta. A alternativa está correta, pois, para calcular a corrente de
Norton no terminal ab, curto-circuitamos o terminal ab. Então, a corrente sobre o
resistor de 3 ohms será igual a zero. Representamos a tensão em nó que conecta
1 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 8/9
os resistores de 6 ohms e de 4 ohms com a . Aplicando as leis de Kirchhoff,
teremos:



Pergunta 9
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Leia o trecho a seguir:
“Muitas vezes pode acontecer de um determinado elemento em um circuito ser
variável, enquanto outros elementos são fixos. Como exemplo característico,
temos uma tomada de uma residência onde se pode conectar diferentes
aparelhos, constituindo em uma carga variável. Cada vez que o elemento
variável for alterado, todo o circuito tem de ser analisado por completo
novamente. Para evitar esse problema, o teorema de Thévenin fornece uma
técnica pela qual a parte fixa do circuito é substituída por um circuito
equivalente” (ALEXANDER; SADIKU, 2013, p. 122).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

Considerando as informações apresentadas e os conteúdos estudados, observe
o circuito equivalente de Thévenin visto pela terminal ab no circuito abaixo e
responda: qual é a tensão de Thévenin? Assinale a alternativa correta:
Figura - Circuito com fonte de tensão e fonte de corrente e resistores
 Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois, para calcular a tensão de
Thévenin vista pelo terminal ab, consideramos o terminal ab como um circuito
aberto. Aplicando a lei de Kirchhoff para o circuito, teremos a equação abaixo, em
que a tensão de Thévenin é representada com e é calculada igual a 21 volts .
.
1 em 1 pontos
19/10/2021 21:17 GRA0605 CIRCUITOS ELÉTRICOS I GR0325-212-9 - 202120.ead-10511.04
https://unp.blackboard.com/webapps/late-course_engine_soap-BBLEARN/Controller?COURSE_ID=_730925_1 9/9
Terça-feira, 19 de Outubro de 2021 21h16min33s BRT
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Comentário
da resposta:
Leia trecho a seguir:
“Um capacitor é formado por duas placas condutoras separadas por um isolante.
Em diversas aplicações práticas, as placas podem ser constituídas por folhas de
alumínio, enquanto o dielétrico pode ser composto por ar, cerâmica, papel ou
mica” (ALEXANDER; SADIKU, 2013, p. 191).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos .
5. ed. São Paulo: Bookman, 2013.

Diante do exposto, responda: qual é a energia armazenada nos capacitores do
circuito abaixo? Assinale a alternativa correta:
Figura - Circuito com fonte de tensão, resistores e capacitores
 Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois temos dois capacitores
 e . Podemos substituir a fonte de tensão de 18V e o
resistor de 3 kΩ em série por uma fonte de corrente de 6 mA e um resistor de 3 kΩ
em paralelo. Para calcular a corrente no resistor de 3 kΩ, utilizamos a regra de
divisor de corrente. Então, e
 e . Portanto:



1 em 1 pontos
