Clínica Médica | MARIA CLARA BATISTA SILVA

 1
Eletrocardiograma básico
----------------------------------------------------------------------------------------------------------------------------------------------
Þ Sistema de condução

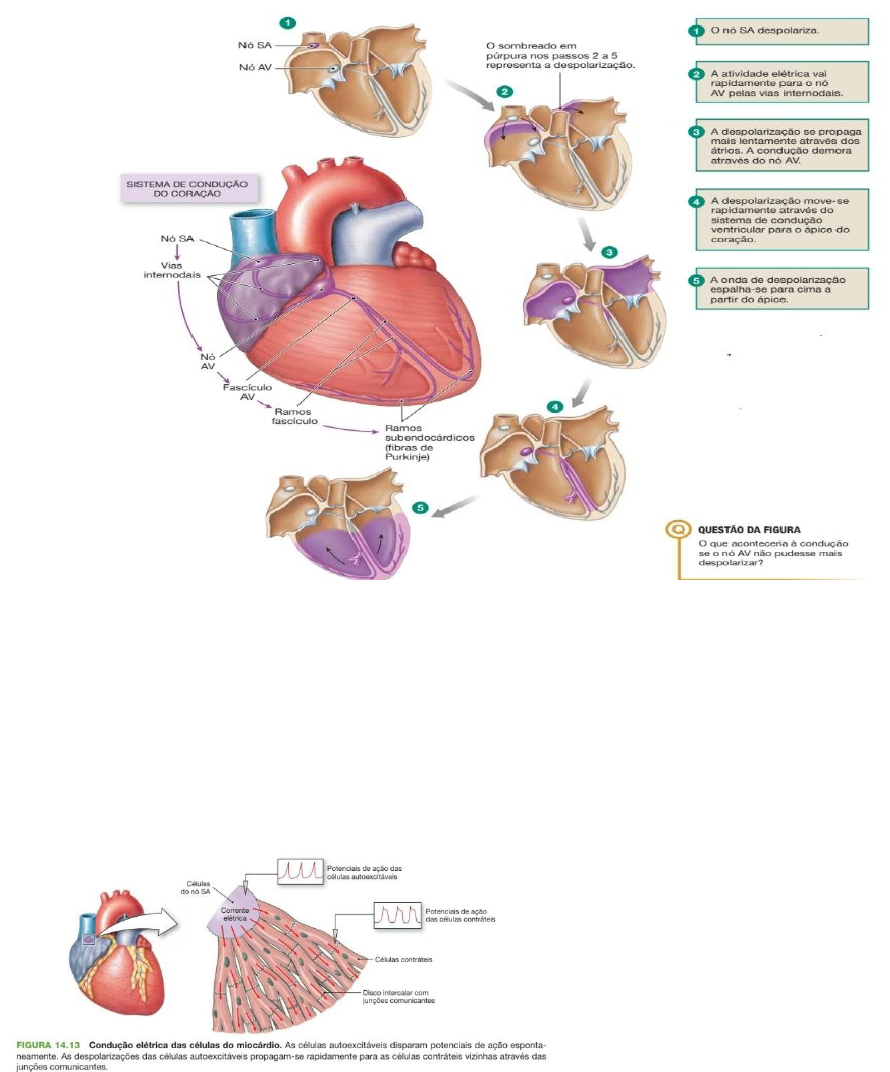

A despolarização inicia no nó sinoatrial (nó SA) principal marca-passo do coração. Essa onde de despolarização
propaga-se rapidamente por um sistema especializado de condução, constituídos de fibras autocitáveis não
contráteis

Uma via intermodal ramificada conecta o nó AS com o nó atrioventricular (nó AV).
Do nó AV a despolarização move-se para os ventrículos.
As fibras de Purkinje, células de condução especializadas dos ventrículos, transmitem os sinais elétricos, de forma
rápida, para baixo dos pelo fascículo atrioventricular, ou feixe AV (feixe de His), no septo ventricular




























O eletrocardiograma é um exame que permite a
reprodução gráfica da atividade elétrica do coração, e
o seu impulso se inicia no nó SA.




Clínica Médica | MARIA CLARA BATISTA SILVA

 2
Þ Componentes do traçado

 Ondas do eletrocardiograma
Þ Despolarização atrial
O nó AS dispara e uma onda de despolarização
(contração positiva) se espalha de dentro para fora do
miocárdio atrial. A despolarização das células atrias
resulta na onda P.









Essa condução elétrica é canalizada pelo septo
intraventricular, visto que as válvulas cardíacas
impedem a comunicação direta com os ventrículos.
Logo, o nó AV (presente na parede do septo
interventricular) diminui a velocidade da condução
para que o ventrículo encha. (segm. PR)

Þ Despolarização ventricular
A corrente, após passar pelo septo interventricular,
atinge os ventrículos.

Esse processo ocorre por meio de um sistema de
condução.
1. Feixe de His
2. Ramos do feixe
3. Fibras de Purkinje























A despolarização ventricular produz a contração
ventricular que, no ECG, é chamada de complexo
QRS.
Nesse complexo, a primeira deflexão para baixo, é a
onda Q, a primeira deflexão para cima é a onda R (se
houver uma segunda deflexão para cima é chamara
de R’), e a primeira deflexão para baixo após uma
onda R, é chamada de onda S











O complexo QRS é positivo, isso
porque o impulso está se aproximando da derivação,
se for negativo representa que o impulso está se
afastando e, se for isobifásico, significa que a direção
do impulso é perpendicular à derivação.

Þ Repolarização
Após a despolarização ventricular, as células passam
por um por um período refratário (que resiste à ação
física ou química). Assim, posteriormente, essas
células repolarização, no ECG, essa repolarização é
representada pela onda T (mais larga que o complexo
QRS).

Clínica Médica | MARIA CLARA BATISTA SILVA

 3
Em resumo, a onda P é a despolarização atrial, o
segmento PR surge quando o impulso passa pelo nó
AV, o complexo QRS representa a despolarização
ventricular, e a onda P é a repolarização do impulso
elétrico.

Onda P
Representa uma despolarização atrial (se tem onda P
o impulso passou pelos átrios).
Possui uma duração de até 100ms (2 quadradinhos e
meio).
Positiva em D1, D2, aVF e negativa em aVR (ECG
normal) - (ritmo sinusal)
Þ O intervalo PR se da do início da onda P até o
início do complexo QRS
• Esse intervalo representa o tempo entra a
despolarização dos átrios até a
despolarização dos ventrículos
• Duração normal: 120 a 200ms (3 a 5
quadradinhos)
• Importante para observação de
bradiarritmias

Complexo QRS
Representa uma despolarização ventricular
A duração do complexo não deve passar de 120ms
(até 3 quadradinhos).
O fim do complexo QRS é chamado de “ponto J”
QRS positivo em D1 e D2 representa um eixo normal

Onda T
Representa uma repolarização ventricular.
É uma onda assimétrica, mais larga que o complexo
QRS, isso porque a repolarização é um processo mais
lento
Þ Intervalo QT
• É o intervalo do início do complexo QRS e
o final da onda T
• Corresponde ao tempo total de
despolarização e repolarização ventricular
no ECG
Þ Segmento ST
• Semento do fim do complexo QRS ao fim
da onda T
• Representa o intervalo entre o fim da
despolarização ventricular e o início da
repolarização ventricular
• É comparável à linha de base para
verificar se o mesmo se encontra nivelado
(normal). Os seus desnivelamentos
(supradesnivelamento ou
infradesnivelamento) é sugestivo de DAC,
sobrecarga ventricular, etc.

Onda U
Tem o significado ainda indefinido e é pouco
perceptível.
Sempre segue a polaridade da onda T.
Esta presente em V2 a V4


 Padronização do ECG
Þ 1 quadrado pequeno corresponde
a 1mm no traçado
• 1 quadrado grande é
composto por 5x5
quadrados pequenos
• Cada quadrado pequeno
corresponde a 40ms de
duração, logo 1seg = 25 quadrados
pequenos ou 5 grandes

Dessa forma, a velocidade do papel do eletro é de
25mm/s, o equivalente a 5 quadrados grandes por
segundo
Þ Amplitude (N): o padrão é que 10 quadrados
pequenos verticais correspondam a 1mV, ou seja,
um quadrado pequeno corresponde a 0,1 mV.

 Posicionamento dos eletrodos
Þ O aparelho de ECG tem 10 cabos que serão
ligados ao paciente
Clínica Médica | MARIA CLARA BATISTA SILVA

 4
Þ 4 cabos serão conectados nos eletrodos que serão
colocados nos 4 membros do paciente
• Esses eletrodos serão responsáveis pelo
plano frontal (caso o paciente apresente
amputação de algum membro, deve-se
colocar o eletrodo na porção proximal
desse membro)
Þ Os 6 cabos restantes são conectados aos
eletrodos precordiais (V1 a V6), que formarão o
plano horizontal
A colocação errada dos eletrodos pode levar a uma
interpretação errada do ECG.
Para casos específicos podemos utilizar outras
derivações como:
• Em casos de IAM, com suspeita de
acometimento de parede posterior, pode-
se utilizar o V7 e o V8 (respectivamente
no EIC- linha axilar posterior e linha hemi-
clavicular)
• Em casos de suspeita de infarto do
ventrículo direito, deve-se realizar V3R e
V4R (derivações direitas). Seguem os
memos parâmetros de V3 e V4, só que no
hemitórax direito.
 Derivações
Þ Plano frontal
É representado por D1, D2, D3, aVF e aVL
• Bipolares: D1, D2, D3- avaliam a
diferença de carga entre um eletrodo
explorador e um eletrodo indiferente
• Unipolares: aVL, aVF, aVR- registram as
variações do eletrodo explorador
Þ Plano horizontal
Derivações alternativas: V3R e V4R para suspeita de
IAM de VD; V7, V8, V9 para suspeita de IAM dorsal

Obs: aVR em um ECG normal é sempre negativo

 Roteiro para interpretação do ECG
1. Identificação: informações básicas acerca do
paciente, como idade, sexo, IMC- biotipo,
comorbidades prévias. (passo importante
para diferenciar o normal do patológico para
cada paciente)
2. Padronização/ qualidade técnica
3. Ritmo
4. Frequência
5. Eixo
6. Sobrecarga
7. Isquemia

Ritmo
Þ Sinusal
A onda P se encontra positiva em D1 e D2, isso
significa que o impulso elétrico cardíaco iniciou
normalmente no nó SA
• Onda P: positiva em D1, D2 e aVF
• Onda P: negativa em aVR
Clínica Médica | MARIA CLARA BATISTA SILVA

 5
• Ondas P com a mesma morfologia
• Cada P conduz um QRS (se não houver o
QRS seguido de uma onda P, trata-se de
um BAVT)
Þ Atrial
A onda P se encontra negativa em D1 e/ou D2
Þ Juncional
A onda P surge após o QRS e com orientação invertida

Frequência
Deve-se contar a quantidade de quadrados grandes
entre duas ondas R
• FC= 1500 dividido pelo número de mm
entre 2 intervalos R-R
• FC= 300 dividido pelo número de
quadrados grandes (5mm) entre 2
intervalos R-R (300, 150, 100, 75, 60, 50..)ECG com frequência de 75bpm (300/4)

Para ritmos irregulares deve-se observar o D2 longo
(duração de 10 seg) e contar a quantidade de
batimentos que ocorrem, posteriormente multiplica
por 6 para totalizar os 60segundos.
Em resumo, FC= número de QRS x 6 (em D2 longo)

Eixo

Para determinar se o eixo é normal o complexo QRS
em D1 e D2 devem estar positivos
• Caso D1 esteja positivo e D2 negativo,
temos um desvio para a esquerda
• Caso D1 esteja negativo devemos
observar o aVF, se estiver positivo,
teremos um desvio para a direita
• Caso D1 e aVF estejam negativos,
teremos um desvio para extrema direita
ECG com eixo normal (QRS + em D1 e D2)

Sobrecarga
Para análise de sobrecarga atrial deve-se avaliar a
onda P. O normal é que ela tenha duração de até
100ms (em torno de 2,5 quadradinhos), e uma
amplitude de até 2,5mm em D2

Þ Se houver sobrecarga de átrio direito a amplitude
será maior que 2,5mm (2,5 quadradinhos)
• Aspecto apiculado da onda P

Þ Se houver sobrecarga de átrio esquerdo a
duração será maior que 100ms (mais que 3
quadradinhos)
• Onda P bífida e entalhada
• Fibrilação atrial pode indicar uma
sobrecarga de átrio esquerdo

Sobrecarga biatrial: indica a sobrecarga dos dois
átrios






Ritmo sinusal (P+ em D1 e D2)
FC em torno de 100bpm
Eixo desviado para direita (QRS – em D1 e + em aVF)
Sobrecarga de átrio direito (amplitude > 2,5mm
Clínica Médica | MARIA CLARA BATISTA SILVA

 6

Para análise de sobrecarga de ventrículo esquerdo
soma a amplitude do S de V1 com a amplitude do R
de V5 ou V6 (critério de Sokolow)
Þ Ventrículo esquerdo normal: soma menor que
35seg
Þ Com sobrecarga: soma maior que 35seg

 Intervalo PR
Esse intervalo representa o tempo entra a
despolarização dos átrios até a despolarização dos
ventrículos. A anormalidade nesse intervalo
caracteriza um defeito no nó atrioventricular
Þ Duração normal: 120 a 200ms (3 a 5
quadradinhos)
Þ Intervalo PR curto: menor que 120ms ou 0,12seg
(< 3 quadradinhos)
• Pode indicar ritmo juncional, condução AV
anômala ou pré-excitação (síndrome de
Wolff-Parkinson-White)
Þ Intervalo PR longo: maior que 200ms ou 0,2seg
(> 5 quadradinhos)
• Pode indicar BAV 1° grau
Þ Intervalo PR variável
• Pode indicar BAV 2° grau (Mobitz 1 e
Mobitz 2) ou BAVT

 Avaliação de QRS
A duração do complexo não deve passar de 120ms

Comprimento de QRS
Þ O alargamento de QRS (>120ms) pode
caracterizar um bloqueio de ramo (com onda P)
ou o impulso se iniciou no ventrículo (sem onda P)
• Para avaliar o bloqueio de ramo devemos
ir em V1
ê se o QRS for negativo indica
bloqueio de ramo esquerdo
ê se o QRS for positivo indica
bloqueio de ramo direito

Amplitude de QRS
Þ Sobrecarga de ventrículo esquerdo em QRS
• Critério de Sokolow-Lyon
ê Somar S de V1 + R em V5 ou V6
com resultado ≥ 35mm
• Critério de Cornell (voltagem
ê R aVL + S V3 > 28 mm para sexo
masculino
ê R aVL + S V3 > 20mm para sexo
feminino

 ECG com sobrecarga de ventrículo esquerdo

As áreas inativas de QRS podem sugerir que houve
isquemia naquele local (e necrose) ou restrição à
condução elétrica, mas não é sinônimo de área
infartada.


Quais as principais características dos bloqueios de
ramo?
1. Alargamento do QRS, pois parte da
despolarização ventricular é feita pelos
Clínica Médica | MARIA CLARA BATISTA SILVA

 7
cardiomiócitos que têm condução mais lenta
que o sistema especializado
2. Alterações na morfologia do QRS, já que a
despolarização ventricular não é feita na
sequência convencional
3. Alterações da repolarização ventricular, pois
antes de terminar a despolarização (mais
lenta que o normal, parte do ventrículo já está
repolarizado














Ritmo sinusal: onda P + em D1 e D2
FC: 300/ quadrados
Eixo normal: QRS + em D1 e D2
SAD: amplitude > 2,5mm
SAE: duração > 1000ms (ou 3 quadradinhos)
SVE: critério de Sokolow (S V1 + R de V5/V6 >35seg


PCT 1, feminino, 28anos, exame normal
PC2 2, masculino, 68anos com hipertensão atrial – ECG com SVE
