TEORIA DAS ESTRUTURAS I
Valor Total: 2,00

Semana: 2
 Questão 1/2
Valor da questão: 1,00

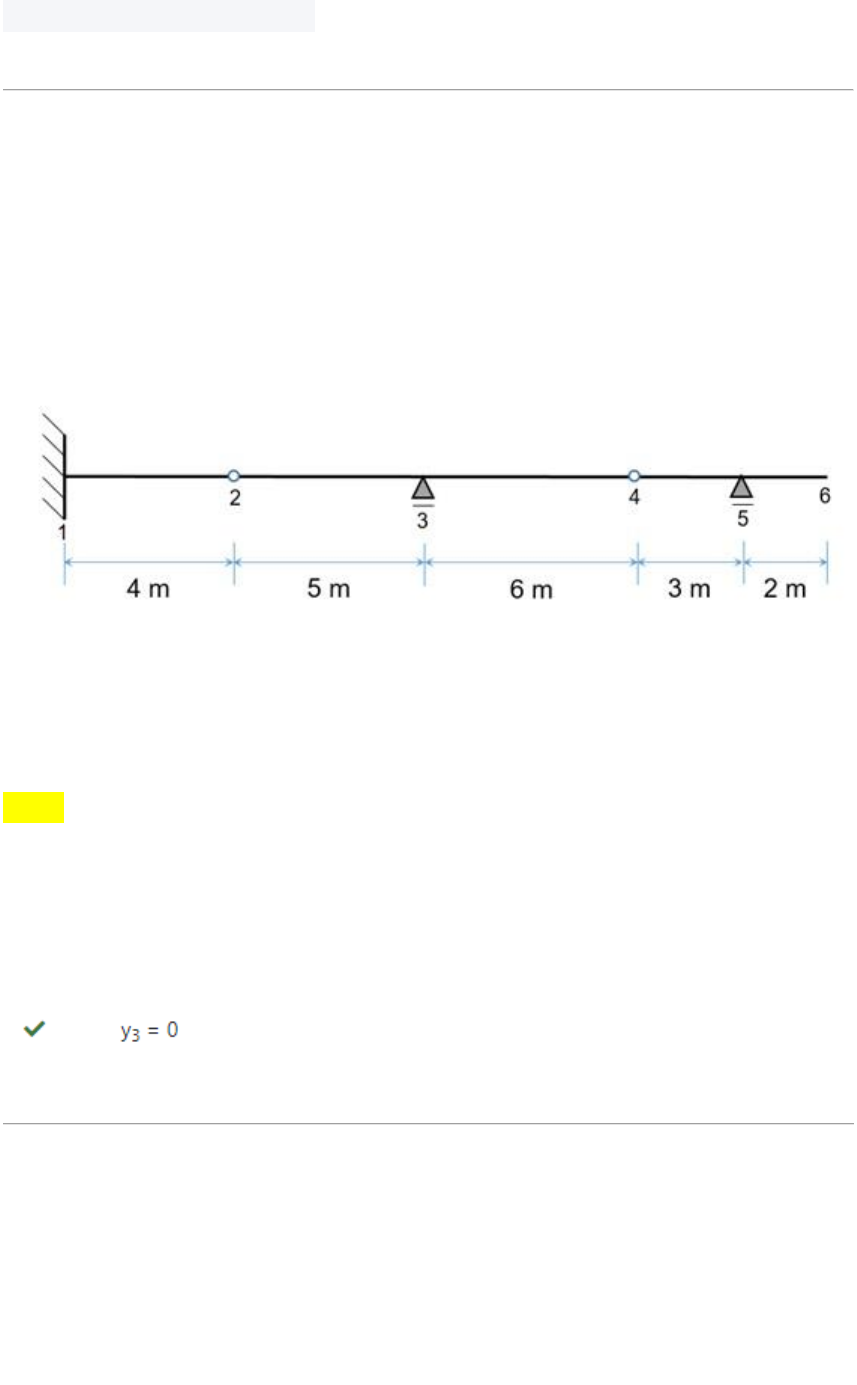

Para a viga Gerber indicada na figura a seguir, construa a linha de influência (LI)
do momento fletor na rótula do ponto 2. Em seguida, considerando a LI
desenvolvida, assinale a alternativa que representa o valor da ordenada no
ponto 3, em módulo.
Recordar que, para traçar as linhas de influência da estrutura, não é necessário
conhecer as ações atuantes.


y3 = 3,0

y3 = 5,0

y3 = 0

y3 = 2,0

y3 = 1,0

Correção



Salvar esta questão







Questão 2/2
Valor da questão: 1,00
Leia os seguintes tópicos abaixo:
I - Rompe-se o vínculo capaz de transmitir o efeito E cuja linha de influência se
deseja determinar;
II - Na seção onde atua o efeito E, atribui-se à estrutura, no sentido oposto ao
de E positivo, um deslocamento generalizado unitário, que será tratado como
sendo muito pequeno;
III - Configuração deformada (elástica) obtida é a linha de influência.
Segundo (SÜSSEKIND, 1980) deve-se seguir três etapas para traçar as LI pelo
Método de Müller-Breslau, dos métodos listados nos tópicos acima está (ão)
correto (s):

I

I, II, e III

I e III

III

II

Correção
