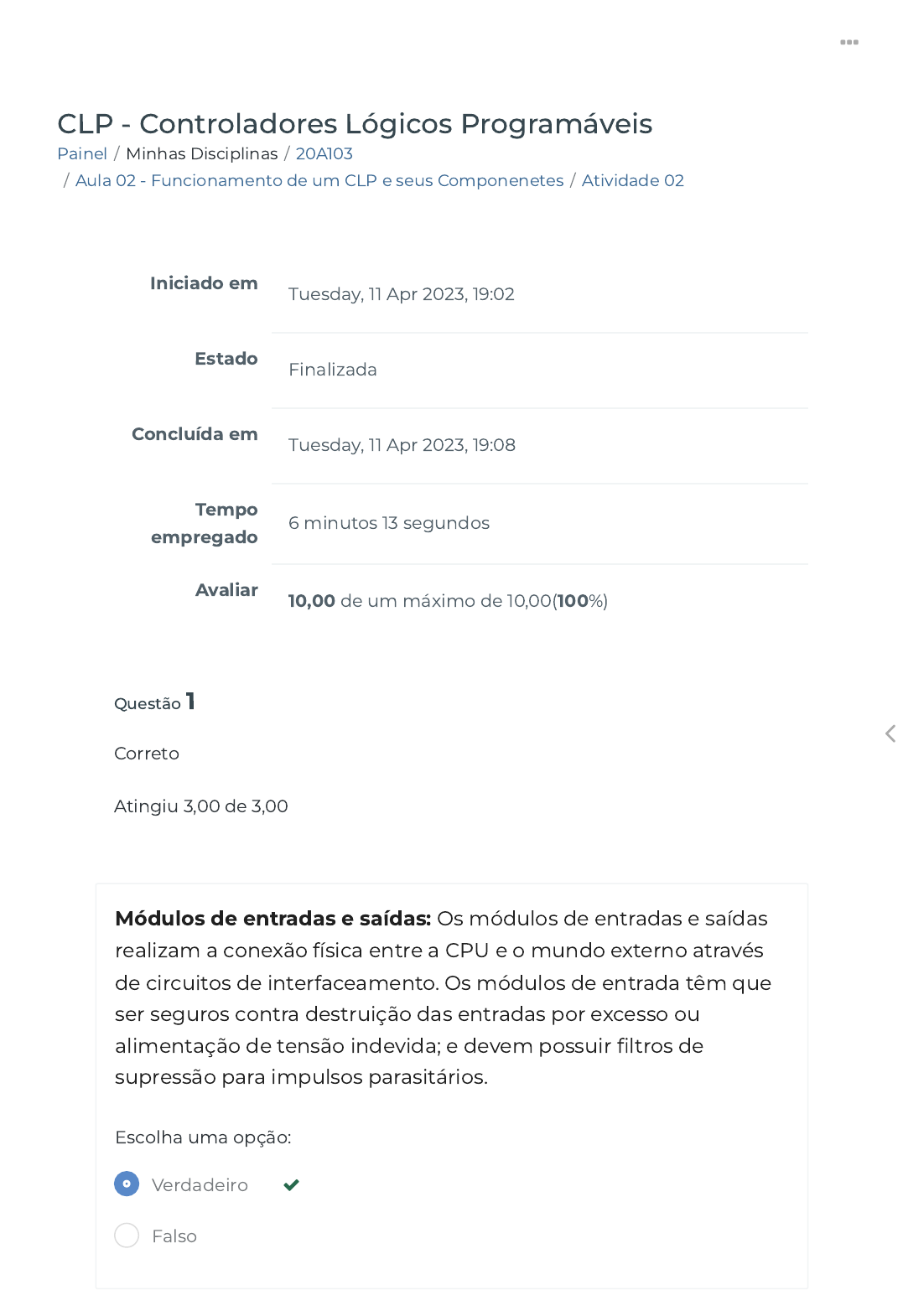

CLP - Controladores Lógicos Programáveis
Iniciado em
Tuesday, 11 Apr 2023, 19:02
Estado
Finalizada
Concluída em
Tuesday, 11 Apr 2023, 19:08
Tempo
empregado
6 minutos 13 segundos
Avaliar
10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 3,00 de 3,00
Módulos de entradas e saídas: Os módulos de entradas e saídas
realizam a conexão física entre a CPU e o mundo externo através
de circuitos de interfaceamento. Os módulos de entrada têm que
ser seguros contra destruição das entradas por excesso ou
alimentação de tensão indevida; e devem possuir �ltros de
supressão para impulsos parasitários.
Escolha uma opção:
Verdadeiro 
Falso


https://ava.politecnicabr.com.br/my/
https://ava.politecnicabr.com.br/course/view.php?id=937
https://ava.politecnicabr.com.br/course/view.php?id=937#section-4
https://ava.politecnicabr.com.br/mod/quiz/view.php?id=32549
https://ava.politecnicabr.com.br/
Questão 2
Correto
Atingiu 2,00 de 2,00
O Controlador Programável, como todo sistema microprocessado,
tem seu princípio de
funcionamento baseado nos seguintes passos:
 : No momento em que é
ligado o CLP executa uma série de operações
pré-programadas, gravadas em seu Programa Monitor:
- Veri�ca o funcionamento eletrônico da C.P.U. , memórias e
circuitos auxiliares;
- Veri�ca a con�guração interna e compara com os circuitos
instalados;
- Veri�ca o estado das chaves principais (RUN/STOP, PROG, etc);
- Desativa todas as saídas;
- Veri�ca a existência de um programa de usuário;
- Emite um aviso de erro caso algum dos itens acima falhe.
 : O CLP lê o estado de cada
uma das entradas,
veri�cando se alguma foi acionada. O processo de leitura recebe o
nome de Ciclo de
Varredura (Scan) e normalmente é de alguns microssegundos
(scan time).
  : Após o Ciclo de
Varredura, o CLP armazena os
resultados obtidos em uma região de memória chamada de
Memória Imagem das
9 Entradas e Saídas. Ela recebe este nome por ser um espelho do
estado das entradas e
saídas. Esta memória será consultada pelo CLP no decorrer do
processamento do
programa do usuário.



Veri�car estado das entradas
Tranferir os dados para memória
Inicialização


https://ava.politecnicabr.com.br/
 : O CLP ao executar o
programa do usuário,
após consultar a Memória Imagem das Entradas, atualiza o estado
da Memória
Imagem das Saídas, de acordo com as instruções de�nidas pelo
usuário em seu
programa.
 : O CLP escreve o valor
contido na Memória das Saídas,
atualizando as interfaces ou módulos de saída. Inicia - se então,
um novo ciclo de
varredura.


 Atualizar as saídas
 Comparar com o programa do usuário


https://ava.politecnicabr.com.br/
Questão 3
Correto
Atingiu 2,00 de 2,00
Unidade de processamento: Também chamada de CPU, é
responsável pelo funcionamento lógico de todos os circuitos. Nos
CLPs modulares a CPU está em uma placa (ou módulo) separada
das demais, podendo-se achar combinações de CPU e Fonte de
Alimentação. Nos CLPs de menor porte a CPU e os demais
circuitos estão todos em único módulo.
Escolha uma opção:
Verdadeiro 
Falso


https://ava.politecnicabr.com.br/
Questão 4
Correto
Atingiu 3,00 de 3,00
Memória do programa supervisor: É a memória que armazena o
programa do usuário. Esta memória, reservada ao programa do usuário,
contém alguns Kbytes de palavras-livres que serão processadas pela CPU. A
cada ciclo, a CPU processa este programa, atualiza a memória de dados
internos e as imagens das entradas e saídas. Constituída por memórias do
tipo RAM, EEPROM ou FLASH-EPROM.
Escolha uma opção:
Verdadeiro
Falso 
