ACQF - teoria das estruturas 2

Prévia do material em texto

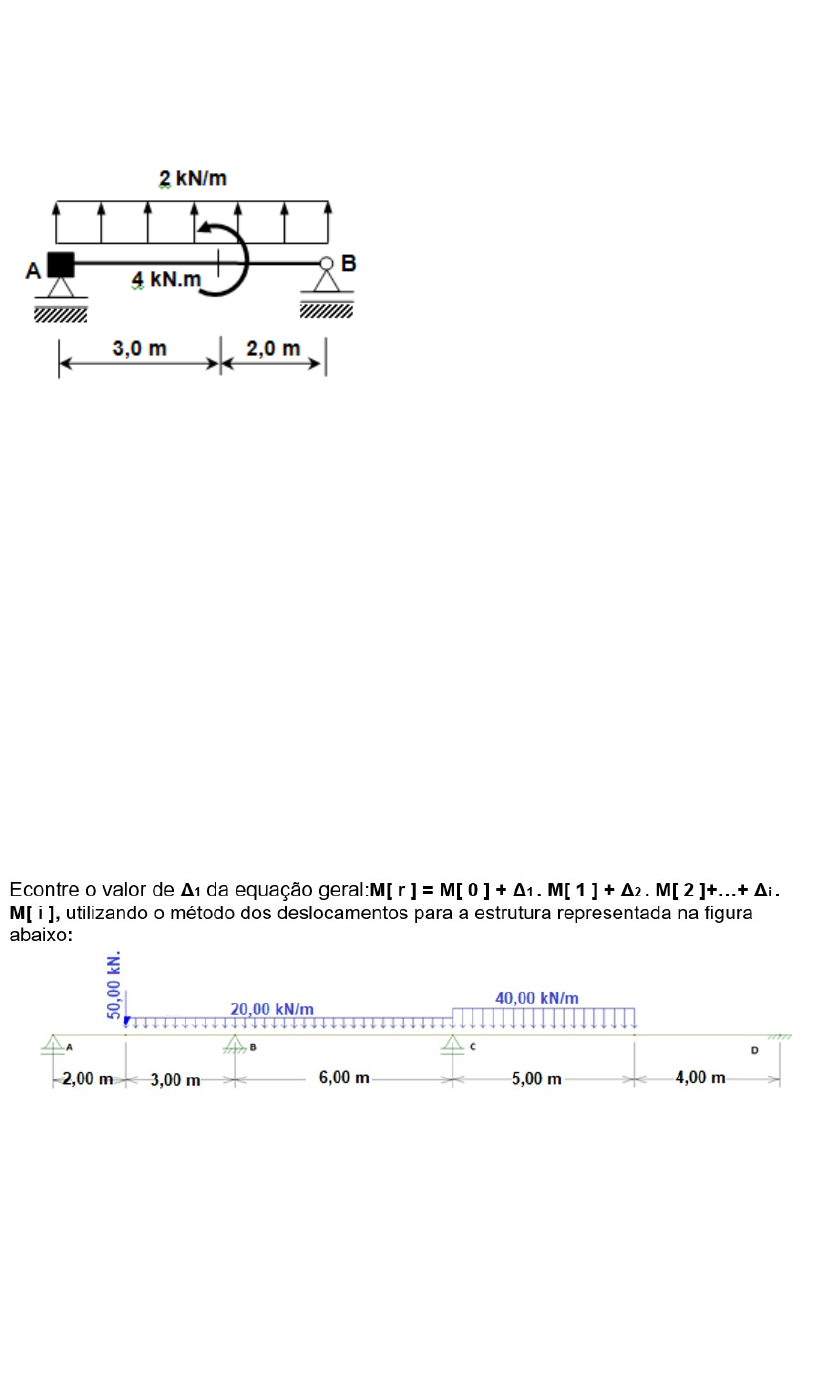

Com base na situação de carregamento de barra referente ao cálculo de ilustrado abaixo, assinale a alternativa correta que apresenta os MEPs atuantes em cada extremidade de barra. Utilize a convenção de Grinter.

MAB = -7,21 kN.m e MBA = 0
MAB = -5,21 kN.m e MBA = -5,21 kN.m
MAB = 0 e MBA = -5,21 kN.m
MAB = +5,21 kN.m e MBA = +2,61 kN.m
MAB = -5,21 kN.m e MBA = 0
Δ1 = -134,36/EI
Δ1 = 453,95/EI
Δ1 = 427,86/EI
Δ1 = -150,02/EI
Δ1 =  59,54/EI
Com base na figura abaixo, assinale a alternativa CORRETA que apresenta o valor da deslocabilidade interna da estrutura.
Di = 5
Di = 9
Di = 4
Di = 8
Di = 0
Calcule o grau de estaticidade da estrutura plana abaixo e depois marque o valor correto:

7
5
0
-5
-6
Determine, através do Método dos Deslocamentos, o momento Mc3 do pórtico abaixo, considerando N = 2:
153,3
146,25
121,1
180,1
207,4
Baseado no pórtico apresentado abaixo, sabendo-se que as barras AB e DE possuem rigidez de 1 EI e as barras BC e CD, 2 EI, determine o valor do momento fletor no ponto C.
Dados para complementar a imagem: Carga triangular: 5 KN/m; Carga uniformente distribuída: 15 KN/m; Carga pontual: 60 KN.
Comprimento dos trechos: AB = 4 m; BC = 4m; CD = 6 m e DE = 4 m.

1,29 KN.m
19,74 KN.m
35,74 KN.m
28,96 KN.m
8,74 KN.m
Utilizando o processo de Cross, determine o coeficiente de distribuição do Nó C, trecho CD
0,264.
0,330.
0,293.
0,397.
0,339.
Analise o pórtico representado na figura abaixo. Em seguida, assinale a alternativa CORRETA que apresenta os valores da reação de apoio no ponto A, considerando o produto E.I constante.
RvA = 10,00 kN e RHA = 1,29 kN
RvA = 10,00 kN e RHA = -1,29 kN
RvA = 8,00 kN e RHA = 1,29 kN
RvA = 10,00 kN e RHA = 2,49 kN
RvA = 8,00 kN e RHA = 2,49 kN
MB = 177,58 kN.m
MB = 316,57 kN.m
MB = -388,19 kN.m
MB = 392,05 kN.m
MB = 32,46 kN.m
Determine, por meio do Processo de Cross, a reação de apoio VB. Adote os apoios A,B, e C sequencialmente da esquerda para direita. Considere todas as barras do mesmo material e de inércia constante.



98,68
9,32
140,64
69,32
41,96
