PERGOLADOS DE CONCRETO – BETONART
MANUAL DE ESPECIFICAÇÕES TÉCNICAS E CONSERVAÇÃO


1. Linha Pergolados:

A Betonart, empresa gaúcha atuante no mercado de pré-fabricados e paisagismo há 13 anos,
está a cada dia mais atualizada nos conceitos de arquitetura e urbanismo.

Os pergolados de concreto viraram símbolo da empresa de São Vendelino, com pilares, terças
e caibros totalmente em concreto armado, possibilitam tamanhos de até 6,80x5,00 metros
(duas vagas de veículos) e podem receber coberturas de vidro, policarbonato, telha
fibrocimento, tela metálica ou plantas trepadeiras.



A linha Pergolados é constituída das seguintes peças:


Exemplo de Pergolado de concreto.



As dimensões das peças são de acordo com o tamanho do pergolado.

 Linha Vida: pergolado de até 3x3 m, têm as terças com seção 8x15 cm e caibros de
7x10 cm, espaçamento mínimo de 70 cm entre caibros, pode-se utilizar qualquer
modelo de pilares e não deve receber cobertura.
 Linha Tradicional: pergolado de até 5x5 m, têm as terças com seção de 9x20 cm e os
caibros de 8x15 cm, espaçamento mínimo de 70 cm entre caibros, pode-se utilizar
qualquer modelo de pilares e pode receber cobertura.
 Linha Master: pergolado de até 6,80x5 m, têm as terças com seção de 12x30 cm e os
caibros de 9x20 cm, espaçamento mínimo de 70 cm entre caibros, pode-se utilizar
qualquer modelo de pilares (exceto bloco Wand 20x20 cm e Pilar maciço com
entalhe) e pode receber cobertura.
 Linha Conceito: pergolado de até 3,50x5 m, têm as terças com seção de 9x20 cm e
15x20 cm e os caibros de 5x7 cm, espaçamento mínimo de 70 cm entre caibros, pode-
se utilizar qualquer modelo de pilares e pode receber cobertura.
Os caibros e terças podem ter seu acabamento reto, chanfrado ou colonial, conforme a figura
abaixo.


Exemplo de terça 9x20 cm com acabamento reto, chanfrado e colonial.

Os pilares podem ser de concreto armado maciço liso com entalhe (20x20 ou 15x15 cm),
concreto vazado com detalhes (25x25 cm) ou de blocos de concreto dentados (MuroFlor
modelo Wand Simples, Parede ou Pilar).

Opções de pilares para pergolados (blocos ou maciços).

Para acabamento dos pilares podem ser fixas capas de concreto pré-fabricadas conforme
modelos abaixo.


Opções de capas para pilares.



2. Considerações iniciais:

Os pergolados devem ser construídos de forma independente. É importante certificar-se de
que os pilares do pergolado não irão prejudicar o acesso às tubulações de água, gás, esgoto ou
drenagem de águas pluviais. Verifique o projeto original das instalações da obra.

A base deve estar limpa, nivelada e compactada de modo que a estrutura do pergolado fique
firme e estável.

As terças e caibros podem estar em balanço (sem apoio) no máximo 25 cm de comprimento e
os caibros devem estar espaçados entre si no mínimo 70 cm.

A terça pode sofrer envergamento perceptível após a instalação. Todos os componentes do
pergolado (terça, caibro e pilar) são de concreto armado, ou seja, possuem aço. Atente-se para
que o ferramental de corte seja próprio para corte em aço.
Caso desejar iluminação nos pilares lembrar-se de prever em projeto. A espera de iluminação
pode ser feita na fabricação dos pilares.


3. Instruções de Projeto e Instalação:


As etapas construtivas podem ser seguidas da seguinte maneira:

1) Antes da colocação dos pilares, recomenda-se o uso de uma base de concreto no
fundo do buraco escavado (mínimo 5 cm de espessura), para evitar o recalque da
estrutura (fenômeno que ocorre quando o pergolado sofre um rebaixamento devido
ao adensamento do solo sob sua fundação).
2) Após a secagem do concreto, os pilares podem ser posicionados, e fixados, nas
medidas de acordo com o projeto executivo. A fixação pode ser feita através da
concretagem do buraco ao redor da peça ou o uso de sapatas pré-moldadas (foto a
seguir).

Sapata pré-fabricada para fixação dos pilares maciços 20x20 cm e 15x15 cm.


3) O pilar deve estar enterrado e concretado no mínimo 25 cm de profundidade e 50x50
cm de largura. Em caso do uso de sapata pré-moldada, a mesma deve estar totalmente
apoiada e enterrada, para então encaixar e concretar o pilar.
4) Em pilares feitos com bloco de concreto vazado (MuroFlor Wand), as peças são
argamassadas entre si e os blocos preenchidos com concreto. Devem ser armados com
barras de aço 8 mm engastadas na sapata. Neste caso a sapata pode ser feita in loco
de 70x70x25 cm ou concretar um bloco de profundidade. A perspectiva abaixo ilustra
modelo.

Exemplo de sapata com armadura em pilares com blocos de concreto (MuroFlor Wand).


5) Após a construção dos pilares, deve ser feita a instalação das terças. É recomendado
que esta etapa se inicie apenas após a fixação efetiva dos pilares, para evitar o
deslocamento das peças ou mesmo o risco de acidentes.
6) As terças devem estar totalmente apoiadas sobre o entalhe e no eixo dos pilares (no
caso de pilares maciços conforme foto abaixo). Em pilares com blocos e capas, as
terças devem ser fixas com argamassa ou pino (conforme foto a seguir).

Detalhe do encaixe da terça com o pilar maciço 20x20 cm.

Detalhe da terça apoiada na capa de concreto do pilar de bloco vazado.

7) Da mesma forma são assentados os caibros sobre as terças. Os caibros devem ser
fixados com argamassa colante e/ou parafusos ou pinos. Os caibros devem estar
espaçados no mínimo 70 cm entre si.

Mínimo 70 cm entre cada caibro (L).

8) Pergolados que forem receber cobertura deve estar prevista declividade transversal
(caimento). Essa declividade é especificada pelo fabricante da cobertura e fica em
torno de 5 a 10% do vão. As fotografias a seguir ilustram pergolados com cobertura.

Pergolado de 6,8x4 m com cobertura de policarbonato refletivo.


Pergolado de 6,8x5 m com cobertura de vidro fumê.



4. Conservação e Cuidados:

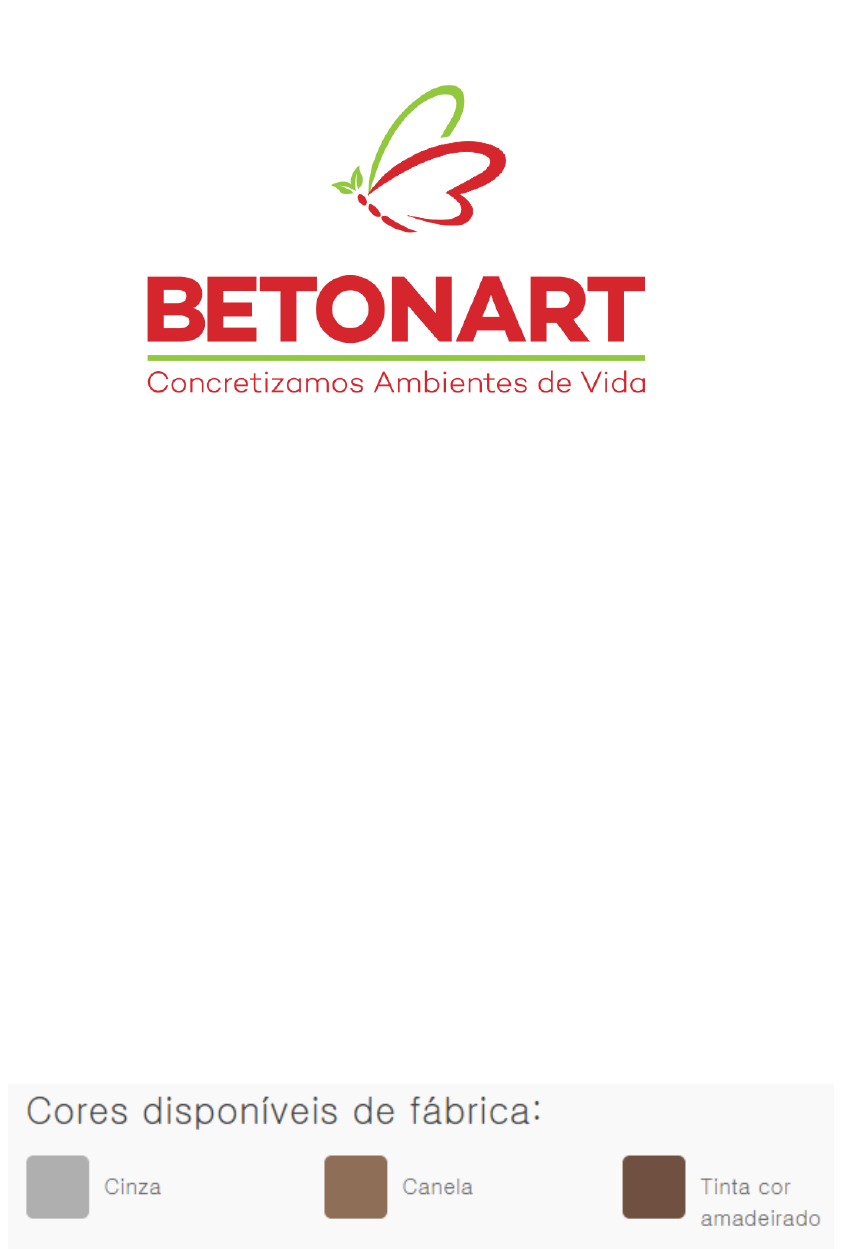

Disponível nas cores concreto (natural), canela (pigmentado), grafite (pigmentado) e tons
amadeirados (pintado) o pergolado de concreto exige certos cuidados periódicos.

A limpeza dos produtos é simples, basta usar água e sabão. Detergentes neutros são usados
em superfícies empoeiradas, e os alcalinos para remoção de manchas de graxa e gordura.

Para limpezas mais profundas, utilizar jatos d´água não direcionados. Recomendação: Máquina
WAP.

A pintura do material ameniza manchas e aumenta a durabilidade do produto. Em pergolados
pintados é indicado à manutenção na pintura a cada três anos (conforme o fabricante).
O local de instalação (seco, úmido, ventoso e etc) pode interferir no tempo indicado acima.



5. Considerações Finais:

A pigmentação (canela ou grafite) do concreto está suscetível a desbotamento gradual.

Na hora de aplicar a pintura amadeirada, a peça deve estar seca, livre de pó e sujeiras. Aplicar
fundo com selador e diluente (secagem 6 horas). Após 6 horas, aplicar a primeira demão de
tinta amadeirada de Poliuretano (PU) com catalisador, após 3 horas, aplicar a segunda demão.

Preferencialmente pintar com pistola de ar, pincel ou rolo de lã (anti-gota) para melhor
penetração.

Alerta: a terça pode sofrer envergamento(flecha) perceptível após a instalação.

É importante lembrar que aplicações especiais, como apoios em vigas de concreto já existente
ou com o uso conjunto de outro tipo de material, devem ser acompanhadas e garantidas por
um profissional competente.

Este manual serve apenas como guia para a instalação do produto. Consulte sempre um
profissional habilitado.

A BETONART não se responsabiliza pela possível instabilidade de outros materiais, ou por
falhas ou fissuras em paredes ou vigas de concreto em que o material poderá se apoiar.






Responsável Técnico:


______________________
Matheus Baumgratz
Eng. Civil
CREA/RS: 216.254
 matheus@betonart.com.br

Atualizado em: 02/04/2018
