Lista de Exercícios N 04 Instrumentação Biomédica (aquisição de sinais, filtros, amplificadores operacionais, conversores AD, CMRR e outras características de circuitos com AmpOps) - UFMG

Prévia do material em texto

1. Quatro células de carga de 3mV/V de sensibilidade são utilizadas para confeccionar uma
plataforma de forças. Projete o circuito de amplificação e offset, se for o caso, sabendo que os
sinais serão adquiridos por um microcontrolador com conversor A/D de 8 bits que aceita
tensões entre 0 e 3V.
 R: Supondo uma alimentação de 10𝑉 nas células de carga (compressão e tração), o sinal
de saída de cada uma está no intervalo [−30𝑚𝑉, 30𝑚𝑉], que receberá um ganho inicial 𝐺 =
46,875𝑉/𝑉 no INA118, que terá como resistor que regulará o ganho 𝑅𝐺 = 1090Ω. Esses sinais
serão então introduzidos no circuito abaixo, com 2,8125𝑉𝑝𝑝.

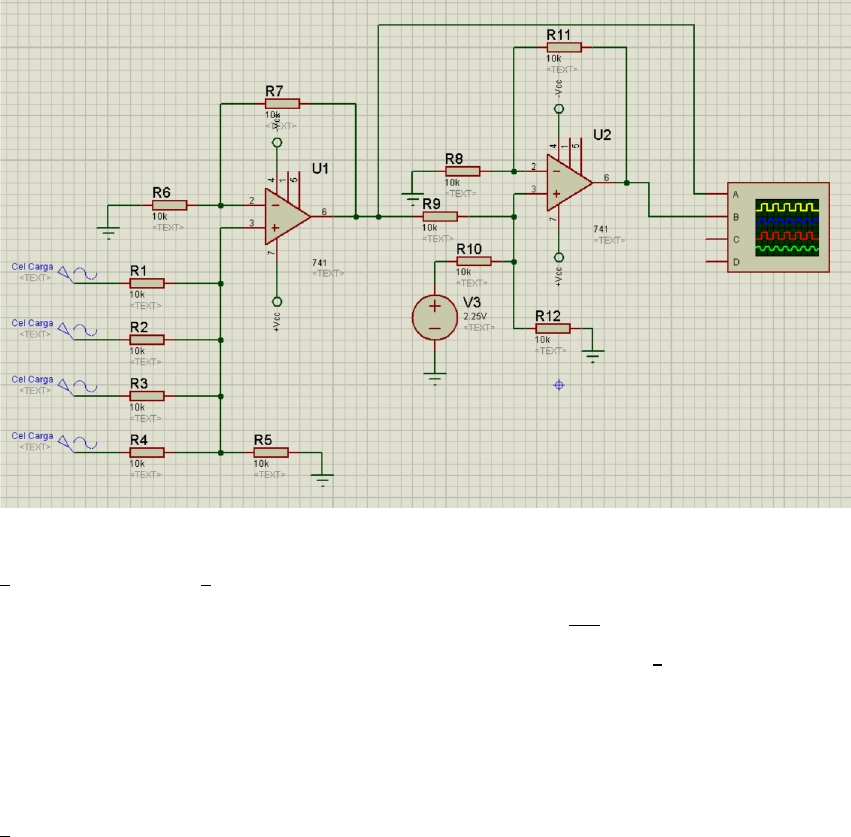

 Para utilizar um único canal do conversor A/D, podemos somar a resposta de cada célula
através do circuito somador (amplificador U1). Para tal circuito, concluímos que sua saída é 𝑉𝑜 =
2
5
(∑ 𝑉𝑖), ou seja 𝑉𝑜 =
2
5
∙ 4 ∙ 𝑉𝑐𝑎𝑟𝑔𝑎. Isso porque a a relação num circuito como esse, supondo
mesmo valor de resistência para todos resistores, temos 𝑉𝑜 =
2
𝑛+1
(𝑣1 + 𝑣2 + ⋯ + 𝑣𝑛), sendo
𝑛 o número de entradas. Assim obtemos o sinal na faixa 2,8125𝑉𝑝𝑝 ∙ 4 ∙
2
5
= 4,5𝑉𝑝𝑝.
 No entanto, tal sinal se encontra num intervalo simétrico (−2,25 ; 2,25) como é
mostrado no osciloscópio pelo sinal em amarelo. Para colocarmos tal sinal no espectro desejado
entre 0 − 3𝑉 utilizamos novamente o circuito somador não inversor (U2) do sinal anterior com
um sinal dc que representa o offset. Como já foi visto a nova saída desse amplificador U2 é 𝑉𝑜 =
2
3
(𝑉𝑜𝑓𝑓𝑠𝑒𝑡 + 𝑉𝑠𝑜𝑚𝑎−𝑐é𝑙𝑢𝑙𝑎𝑠). Dessa forma, se atribuirmos uma tensão de offset de 2,25𝑉
obtemos nosso sinal no espectro desejado, acrescentando o offset, e compimindo de
4,5𝑉𝑝𝑝 𝑎 3𝑉𝑝𝑝 (sinal em azul).

2. Em um amplificador não inversor, R2=100kΩ e R1=10kΩ. Qual o ganho do amplificador e
sua resistência de entrada?
R: Ganho 𝐺 = 1 +
𝑅2
𝑅1
= 1 + 10 = 11. A impedância de entrada em relação ao sinal, que
está conectado diretamente a entrada não inversora, é idealmente infinita, ou muito elevada.
Para o 741, de acordo com datasheet, seu valor é 2𝑀Ω.
3. Quais as vantagens e desvantagens de um amplificador de diferenças?
R: Um amplificador de diferenças, graças a sua configuração, é conhecido por possuir
uma alta taxa de rejeição a sinais comuns a ambos os terminais do amplificador, dessa forma,
sendo capaz de ser insensível (ou pouco sensível) a ruídos, e de alta qualidade para amplificação.
Um ponto negativo dessa configuração por sua vez é que, para satisfazer a condição de rejeição
do sinal comum, deve-se projetar tal circuito com pares de resistências numericamente
idênticas, e, sabe-se que para efeito comercial, é no mínimo muito difícil de se encontrar dois
resistores com resistências minimamente compatíveis (deve satisfazer o equilíbrio de ponte).
4. Quais as aplicações de um seguidor de tensão?
R: Reforçador de corrente, uma vez que a corrente de saída provém unicamente das
fontes de alimentação (corrente de entrada nos terminais inversor e não-inversor nulas), um
buffer pode oferecer mais corrente ao circuito. Pode também ser utilizado para “curto circuitar”
resistências indesejadas no circuito (como por exemplo, conectando uma fonte de tensão não
ideal – com uma resistência em série – no seu terminal não inversor, não há queda de tensão
nesse resistor, e a tensão final do amplificador é igual a tensão da fonte).
5. O que é CMRR e qual sua importância?
R: Commom Mode Rejection Ratio. Normalmente expresso em decibéis 𝐶𝑀𝑅𝑅𝑑𝑏 =
20 log |
𝐴𝑑𝑚
𝐴𝑐𝑚
|, em que 𝐴𝑑𝑚 é o ganho em modo diferencial, e 𝐴𝑐𝑚 é o ganho em modo comum.
CMRR é uma característica do amplificador operacional, e é tão melhor quanto mais elevado.
Almejando ser mais elevado, deve-se 𝐴𝑑𝑚 ≫ 𝐴𝑐𝑚, o que significa para o circuito, que sinais
comuns a ambos os terminais do amplificador devem contribuir minimamente (idealmente
nulo) para a saída dele. Dessa forma, evita-se que ruídos interfiram no valor final da medida,
principalmente em casos em que o mesurando tem baixa amplitude.
6. O que é um PGA?
R: PGA é a sigla para Programmable Gain Amplifier, que é um dispositivo já fabricado
com um circuito interno capaz de ajustar o ganho do amplificador, portanto, não sendo
necessário acrescentar um resistor. O datasheet do dispositivo deve informar a codificação dos
diferentes ganhos, através de entradas de seleção digitais (como um multiplexador, as entradas
de seleção alteram a saída, no caso do PGA, o ganho).
7. Desenhe um circuito para retificar um sinal eletromiográfico que após a amplificação se
apresenta na faixa de 0 a 2V.
 R: Supondo que o sinal de
eletromiografia seja de amplitude média
200 mV (400mV pico a pico) e 100Hz, e
desejemos obter ao final do circuito de
retificação e amplificação um sinal variando
entre 0-2V, tendo como ponto de início as
saídas dos eletrodos, os acoplamos as
entradas do amplificador de
instrumentação INA118, terminais 2 e 3.
Alimentamos o INA com uma fonte
simétrica de ±15𝑉, e definimos o
ganho (𝐺) como 10, ou seja, o sinal de
entrada se transforma num sinal com
4V pico a pico. Isso é possível pois
durante a retificação, a amplitude
resultante é metade da inicial, ou seja,
dentro do intervalo desejado (0-2V).
Assim, para ganho igual a 10, temos:
𝐺 = 1 +
50𝑘Ω
𝑅𝐺
= 10
𝑅𝐺 = 5,55𝑘Ω
Para um ganho 𝐺 = 10, o
datasheet desse componente informa
que a tensão de offset é tipicamente
10𝜇𝑉, assim, é possível fazer o tratamento desse sinal indesejado aplicando essa tensão ao
terminal de referência do INA.
Então, esse sinal amplificado, passa por um estágio de retificação feito pela configuração
retificadora de onda completa, como ilustrada pela imagem acima. As configurações do sinal
“INA118” são: “Offset: 0V”, “Amplitude: pico a pico : 4V” e “Frequência: 100Hz”. O resultado
final é ilustrado no osciloscópio a seguir, de acordo com os parâmetros requisitados.

8. Quais as principais limitações estáticas e dinâmicas dos amplificadores operacionais e como
elas podem influenciar no funcionamento esperado dos circuitos?
 R: Estáticas:
a) Tensão de offset: provêm da assimetria dos transistores dentro do
amplificador e promove uma saída de tensão diferente de zero, para
entradas nulas em ambos os terminais. Esse sinal, apesar de ser de baixa
amplitude (mili ou micro) pode se tornar uma característica de grande
relevância de acordo com a amplitude do sinal a ser medido. Pode-se reduzir
a tensão de offset ao inserir resistores nas entradas. Essa medida é também
interessante por reduzir a corrente de bias.
b) Drift: é uma alteração do comportamento do amplificador com a
temperatura. Dessa forma, caso o projetista não atente à temperatura de
operação do projeto, e não faça uma escolha cuidadosa do amplificador, o
comportamento do sistema pode não ser o esperado.
c) Corrente de bias: Idealmente nula, assim utilizamos que não há fluxo de
corrente para o interior do amplificador através dos terminais para
encontrar as equações que relacionam a entrada e a saída do sistema.
Assim, como na prática essa condição não é válida (apesar da corrente ainda
ser muito pequena, na casa de micro a nano amperes).
Dinâmicas:
a) Resposta em frequência em malha aberta: O ganho do amplificador é variável com
a frequência. Dessa forma, circuitos de frequência elevada, normalmente tem um
ganho reduzido. Dessa forma, caso o projetista não atente a faixa de operação
desejada, a saída do amplificador não será a esperada.
b) Slew rate: Taxa de inclinação (taxa máxima) na qual a saída do amplificador pode
variar em volts por microssegundos. Amplificadores com baixo slew rate, caso
usados para circuitos de alta frequência (valores de entrada e saída variam
rapidamente), produz sinais distorcidos do esperado.
9. Considerando que o biopotencial cardíaco possui faixa máxima de variação de tensãode
±150mV e que o espectro de frequência de interesse está entre 0,01 e 150Hz, desenhe o
diagrama de blocos de um equipamento de eletrocardiograma completo contendo 1 único
canal. Projete a etapa de amplificação e ajuste da faixa de captação, sabendo que o sistema
será composto por 3 eletrodos, 2 captando o biopotencial diferencial, e 1 ligado à referência,
e que o sinal será adquirido por um microcontrolador com conversor A/D de 12bits e faixa
de 0 a 5V. Determine a resolução da entrada de sinal. Escolha um tipo de eletrodo. Justifique
todas as suas escolhas.
 Um diagrama de blocos de um equipamento ECG simplificado é ilustrado acima. É
simplificado pois desconsidera a relevância da transmissão do sinal, apenas processando (e para
isso é necessário o armazenamento) e permitindo a visualização em perceptile output.
 Não é necessária a aplicação de radiação, corrente elétrica ou outra forma de energia,
uma vez que o fenômeno em questão (measurand: batimento cardíaco) ocorre de forma natural
e espontânea. Não é necessária também, a presença de um variable conversion element uma
vez que o batimento cardíaco já gera, de forma inerente, um sinal elétrico.
Assim, o impulso elétrico é captado pelo sensor. Por se tratar de um sinal de amplitude
relativamente elevada (quando comparado com demais biosinais), utilizaremos sensores não
invasivos, afixados a pele, cujo receptáculo abriga o eletrólito, que permite melhor contato, e
reduz artefato de movimento (recessed electrode) entre o eletrodo de Ag/AgCl e a pele.
Optamos pela utilização desse eletrodo devido a sua alta disponibilidade no mercado, facilidade
de uso (como já vir com adesivo para fixação, ser descartável, propiciando que o aparelho seja
utilizado por mais pacientes, com fácil substituição do eletrodo utilizado), e qualidade (baixo
ruído, baixa capacitância, estabilidade).
O estágio de calibração por estar relacionado a uma melhor leitura pelo sensor, pode
ser compreendido como por exemplo, um esfregaço da pele com acetona, o que propicia uma
menor resistência e capacitância do tecido superior da pele (se regenera novamente em menos
de 24h).
 O estágio de processamento do sinal por sua vez, é construído com um amplificador de
instrumentação INA118, cujos terminais inversores e não inversores são conectados aos
eletrodos responsáveis por captar o biopotencial diferencial. O amplificador de instrumentação
INA foi escolhido devido a sua alta CMRR (aproximadamente 110 db) capaz de rejeitar sinais
comuns como ruídos (de outros órgãos, por exemplo).
 Uma outra etapa do processamento do sinal pode ser a utilização de um filtro passa
baixa, que retira as frequências superiores a frequência de corte (150𝐻𝑧), e um filtro rejeita-
faixa, responsável por limpar o sinal do ruído de rede (60𝐻𝑧).
 O sinal coletado deve ser amostrado a uma taxa bastante elevada, para que o sinal
coletado seja fiel ao fenômeno físico (recomenda-se utilizar taxa de amostragem 2x o valor da
frequência máxima do fenômeno). Este deve ser também armazenado, para que uma posterior
análise e outros processos aumentem a qualidade e entendimento do sinal.
 O circuito deve conter também fontes de alimentação para os dispositivos (amplificador
e filtros).
 O sinal de entrada (300mVpp) deve receber um ganho inicial antes de ser transportado
por fios (deve-se utilizar fios trançados e cabos blindados). Esse ganho é dado pelo INA, através
do resistor 𝑅𝐺 = 2,085𝑘Ω, permitindo assim, um ganho de 25V/V, tornando o sinal 7,5Vpp e
offset nulo (variando entre -3,75V e 3,75V). Para que se adeque a saída do amplificador e a
entrada do microcontrolador, utilizaremos o circuito somador não inversor, que é dado por:
𝑉𝑜 =
2
3
(𝑣𝑠𝑖𝑛𝑎𝑙 + 𝑣𝑜𝑓𝑓𝑠𝑒𝑡)
Dessa forma, utilizando uma fonte dc de 3,75V como a tensão de offset, e um fator de escala
2/3, podemos adequar a saída de um sistema e entrada do outro (7,5Vpp*2/3=5Vpp).
 Obs: desculpe professor, essa foi a última questão a ser feita, faltam apenas 8 minutos
para entregar. Sei que eu poderia fazer melhor. Ainda restam coisas a serem ditas.
10. Em um experimento, foi montado inicialmente o circuito da figura 1. V3 é um gerador de
sinais que foi configurado para fornecer uma forma de onda senoidal de 2Vpp e 100Hz, de
acordo com o display do equipamento. O canal 1 do osciloscópio XSC1 foi conectado na
entrada do circuito (V3) e o canal 2 da saída do circuito (Amp-Op). Na figura 2 pode ser visto
o osciloscópio, junto com a tela, mostrando a forma de onda de entrada e saída, com seus
respectivos valores de tensão de pico à pico. Em seguida, o circuito foi alterado, como
mostrado na figura 3, na sequência, na figura 4 é visto o osciloscópio, junto com a tela,
apresentando a forma de onda de entrada e saída, após a alteração do circuito, com seus
respectivos valores de tensão de pico à pico. A partir destas considerações, determine o Ganho
de modo Diferencial (Adm), o Ganho de modo comum (Acm) e o CMRRdB do circuito, tanto
teórico (para o pior caso de descasamento de valores de resistores), quanto experimental
(pelas telas do osciloscópio). Considere que os resistores são de 1% de precisão.
Teórica:
 A configuração da figura 1 é dada por um amplificador de diferenças com 𝑣1 = 0, assim,
sua equação que relaciona as entradas e saídas é:
𝑉𝑜 =
𝑅2
𝑅1
(
1 +
𝑅1
𝑅2
1 +
𝑅3
𝑅4
∙ 𝑣2 − 𝑣1)
 Na idealidade,
𝑅1
𝑅2
=
𝑅3
𝑅4
, e a equação se simplifica. No entanto, como queremos o maior
descasamento possível, faremos
𝑅1↑
𝑅2↓
≠
𝑅3↓
𝑅4↑
. Sabe-se que 𝑣2 =
𝑣𝑑
2
+ 𝑣𝑐 , 𝑒 𝑣1 = −
𝑣𝑑
2
+ 𝑣𝑐 .Como
cada resistor possui precisão de 1%, e 𝐴𝑑 = 𝑉𝑜𝑑/𝑣𝑑, temos:
𝑉𝑜𝑑 =
99𝑘Ω
10,1𝑘Ω
∙ (
1 +
10,1𝑘Ω
99𝑘Ω
1 +
9,9𝑘Ω
101𝑘Ω
∙
𝑣𝑑
2
+
𝑣𝑑
2
) . : 𝐴𝑑 =
99𝑘Ω
10,1𝑘Ω
∙
1
2
(1 +
1 +
10,1𝑘Ω
99𝑘Ω
1 +
9,9𝑘Ω
101𝑘Ω
) = 9,82𝑉/𝑉
 E 𝐴𝑐𝑚 = 𝑉𝑐𝑚/𝑣𝑐:
𝑉𝑐𝑚 =
99𝑘Ω
10,1𝑘Ω
∙ (
1 +
10,1𝑘Ω
99𝑘Ω
1 +
9,9𝑘Ω
101𝑘Ω
∙ 𝑣𝑐 − 𝑣𝑐) .: 𝐴𝑐𝑚 =
99𝑘Ω
10,1𝑘Ω
∙ (
1 +
10,1𝑘Ω
99𝑘Ω
1 +
9,9𝑘Ω
101𝑘Ω
− 1) = 0,0357𝑉/𝑉
 Logo:
𝐶𝑀𝑅𝑅𝑑𝑏 = 20 log
𝐴𝑑
𝐴𝑐𝑚
= 48,79 𝑑𝑏
Experimental:
 Sabemos que a saída do amplificador é dada por:
𝑉0 = 𝐴𝑐𝑚𝑉𝑐𝑚 + 𝐴𝑑𝑉𝑑
 Para a figura 3 e 4, o sinal diferencial é nulo (na ausência de offset), e a relação torna-se
𝑉𝑜 = 𝐴𝑐𝑚𝑉𝑐𝑚. Assim, de acordo com os canais do osciloscópio, temos para o ganho em modo
comum 𝐴𝑐𝑚 =
𝑉𝑜
𝑉𝑐𝑚
=
103𝑚𝑉
1,97𝑉
= 0,0523𝑉/𝑉.
 Para a figura 1 e 2, temos 𝑉𝑜 = 𝐴𝑑𝑉𝑑 + 𝐴𝑐𝑚𝑉𝑐𝑚, ou seja 𝐴𝑑 =
𝑉𝑜−𝐴𝑐𝑚𝑉𝑐𝑚
𝑉𝑑
=
18,9𝑉−0,0523∙
1,96𝑉
2
1,96𝑉
= 9,617𝑉/𝑉. Assim, para valores de 𝐶𝑀𝑅𝑅𝑑𝑏 = 20 log
9,617
0,0523
= 45,3 𝑑𝑏.
11.Projetar o circuito para o acelerômetro MMA7341L e para célula de carga SLS410, para que
os sensores tenham o sinal adquirido pelo DAQ6009 da National Instruments e pelo
Microcontrolador STM32F765VGT6.
 R: Dados:
a) Célula de carga: 3mV/V sensibilidade
 10V alimentação recomendada
 Tensão e compressão
Sinal de saída (−30𝑚𝑉 ; 30𝑚𝑉)
b) Acelerômetro: 3,3V alimentação típica
Em caso de aceleração nula (offset), saída será 1,65V, para
acelerações positivas saída é maior que 1,65V, para menores
acelerações, saída é menor que 1,65V
Sinal de saída (0 ; 3,3𝑉)
c) DAQ6009: 13 bits de resolução
 Faixa de entrada input analógico (−10𝑉 ; 10𝑉)
d) Microcontrolador: 12 bits de resolução
Faixa de entrada input analógico (0 ; 3,6𝑉)
Para tais componentes, pode se montar 4 circuitos diferentes (que podem aparecer
juntos, caso se utilize mais de um canal analógico do DAQ ou microcontrolador). Assim:
1) Célula de carga e DAQ:
O sinal da célula de carga (60𝑉𝑝𝑝) é obtido
pelo amplificador de instrumentação
INA118, cujo resistor de ganho é 𝑅𝐺 =
1725Ω, propiciando um ganho de 30𝑉/𝑉,
tornando o sinal 1,8𝑉𝑝𝑝. Apósisso, o sinal
serve como entrada para um amplificador
não inversor como no circuito ao lado.
Assim, como 𝑣𝑜 = (1 +
𝑅2
𝑅1
) 𝑣𝑖𝑛, 𝑅1 = 1𝑘Ω
e 𝑅2 = 10𝑘Ω, temos um ganho de 11𝑉/𝑉,
e um sinal de entrada no DAQ com
19,8𝑉𝑝𝑝, compatível com a entrada do
DAQ. Não há que se trabalhar com offset,
uma vez que ambos os dispositivos são compatíveis com tensões positivas e
negativas.
2) Acelerômetro e microcontrolador:
O sinal do acelerômetro (3,3𝑉𝑝𝑝) é praticamente da faixa do microcontrolador
(3,6𝑉𝑝𝑝) assim, utilizaremos um circuito de pouco ganho, dado pelo próprio
INA118, durante a aquisição do sinal. No intuito de usar todo o intervalo de input
do microcontrolador, podemos dar um ganho de 1,637. Assim:
𝐺 = 1 +
50𝑘Ω
𝑅𝐺
 . : 𝑅𝐺 = 78,5𝑘Ω
Tornando assim, o sinal 5,4𝑉𝑝𝑝. Como devemos adequar o offset desse sinal
(𝑜𝑓𝑓𝑠𝑒𝑡 = 1,65𝑉) para o ponto médio do intervalo de aquisição, para obter um
intervalo simétrico de medida. Assim, sabendo que devemos alterar o offset de
1,65V (com sinal variando de 4,35V até -1,05V) para 1,8V, utilizaremos o circuito
somador a seguir:
𝑉𝑐𝑜𝑛𝑡𝑟𝑜𝑙𝑎𝑑𝑜𝑟 =
2
3
(𝑣𝐼𝑁𝐴 + 𝑣𝑜𝑓𝑓𝑠𝑒𝑡)
Com uma fonte de tensão contínua com valor 𝑣 = 1,05𝑉. Obtendo assim, um sinal
na faixa desejada (3,6𝑉𝑝𝑝) com offset 1,8V.
Imagens dos resultados são mostrados a seguir:
3) Célula de carga e microcontrolador:
De forma análoga aos outros circuitos, é utilizado um INA para coletar a tensão da
célula de carga (60𝑉𝑝𝑝) e amplificar, através de um ganho de 90𝑉/𝑉. Isso é feito
no INA118 com o resistor de ganho 𝑅𝐺 = 562Ω. Obtendo assim, um sinal com
5,4𝑉𝑝𝑝 e offset nulo (sinal azul) que varia entre (−2,7 ; 2,7𝑉). Para torná-lo um
sinal puramente positivo, devemos – através do mesmo circuito somador da
imagem anterior – acrescentar um offset. Isso é conseguido somando ao sinal uma
tensão dc de 2,7V. O fator 2/3 corrige a amplitude de 5,4 para 3,6Vpp, como
especificado.
𝑉𝑜 =
2
3
(𝑉𝐼𝑁𝐴 + 𝑣𝑜𝑓𝑓𝑠𝑒𝑡)
4) Acelerômetro e DAQ:
Conectado aos terminais do acelerômetro, o INA118 promove uma amplificação
inicial do sinal por um fator de 9,091𝑉/𝑉 (𝑅𝐺 = 6,180𝑘Ω), tornando um sinal de
3,3Vpp em 30Vpp (o INA suporta alimentação de até ±18𝑉), que varia entre -13,35V
e 16,65V. Assim, novamente usando o circuito somador, e utilizando uma fonte de
tensão contínua (𝑣𝑜𝑓𝑓𝑠𝑒𝑡 = −1,65𝑉) adequa-se o sinal totalmente com o fator 2/3
do somador não inversor (30𝑉𝑝𝑝 ∙
2
3
= 20𝑉𝑝𝑝) e offset nulo.
12. Para um amp-op com uma taxa de inclinação (Slew Rate) 𝐒𝐑=𝟐𝑽/𝝁𝒔, qual é o máximo
ganho de tensão de malha fechada que pode ser utilizado quando o sinal de entrada varia de
0,5V em 10 us?
 R: Em 10𝜇𝑠 o amplificador utilizado consegue variar até 2
𝑉
𝜇𝑠
∙ 10 𝜇𝑠 = 20 𝑉. Assim, se
a entrada é limitada a uma variação de 0,5𝑉 e a saída está limitada a uma variação máxima de
20𝑉, temos 0,5𝑉 ∙ 𝐺 = 20𝑉, logo 𝐺 = 40𝑉/𝑉.
