08 - Desafio

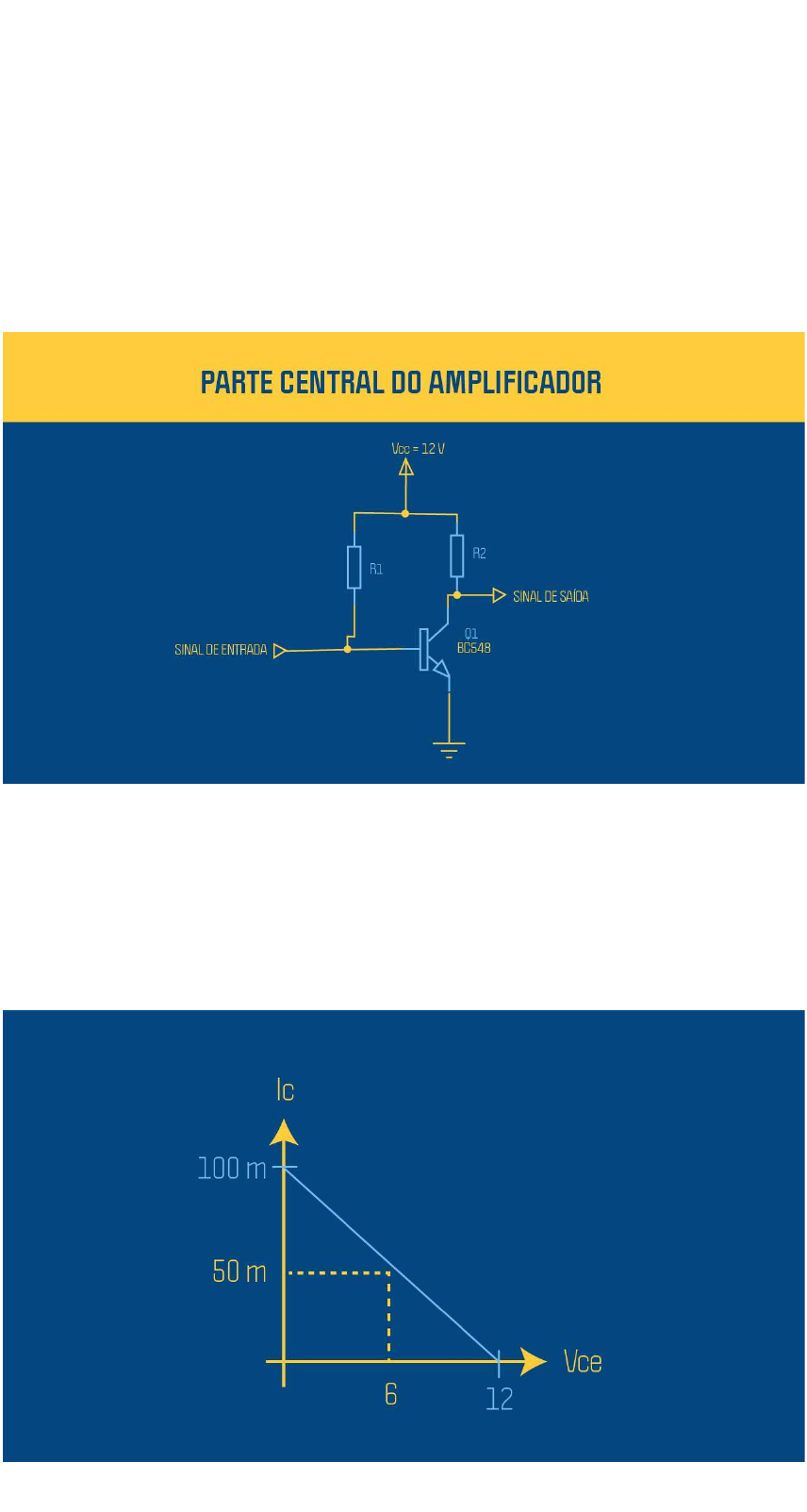

Para um transistor trabalhar como um amplificador, ele deve operar em sua região ativa. Para isso, sua polarização correta permitirá que isso aconteça — caso contrário, o sinal de saída pode ser comprometido. Uma empresa utiliza controladores com comunicação via rádio. Um dos sensores em função da distância do controlador gera muitas falhas ao enviar mensagens. Para solucionar o problema, está sendo projetado um amplificador de sinais para estender o sinal do sensor, para que o mesmo possa chegar ao controlador. Porém, para concluir o projeto do amplificador, é necessário polarizar o transistor, sendo utilizado o BC 548. Como você tem conhecimentos sobre o componente, foi delegada a você essa função. A parte central do amplificador em que está o transistor é apresentada a seguir. Como a tensão VCC é de 12 volts, para que o transistor seja polarizado no centro da reta de carga é necessário que a tensão VCE seja de 6 V. Analisando o datasheet do transistor, sabe-se que a máxima corrente de coletor que o mesmo pode trabalhar é de 100 mA, com isso determina-se a corrente de coletor no centro da reta de carga como sendo 50 mA. Considerando estas informações é possível determinar R2: Analisando a figura do datasheet, pode-se determinar a tensão VBE como sendo de 0,85 V. Na figura é possível verificar que para se ter uma corrente de 50 mA no coletor é necessária uma corrente de base de 0,2 mA (MOTOROLA SEMICONDUCTOR TECHNICAL LTDA, 1996). Com isso é possível determinar RB.

Um transistor deve operar em sua região ativa para funcionar como amplificador.
A polarização correta do transistor é essencial para o bom funcionamento do amplificador.
O projeto de um amplificador de sinais pode solucionar problemas de comunicação via rádio.
O BC 548 é um componente utilizado no projeto do amplificador de sinais.
A tensão VCE deve ser de 6 V para que o transistor seja polarizado no centro da reta de carga.
A corrente de coletor no centro da reta de carga é de 50 mA.
A corrente de base necessária para se ter uma corrente de coletor de 50 mA é de 0,2 mA.
É possível determinar o valor de RB a partir das informações fornecidas.
